Монтаж проводки в каркасном доме схема подключения.
ПРОЕКТ СОДЕРЖИТ СХЕМЫ И ЧЕРТЕЖИ:

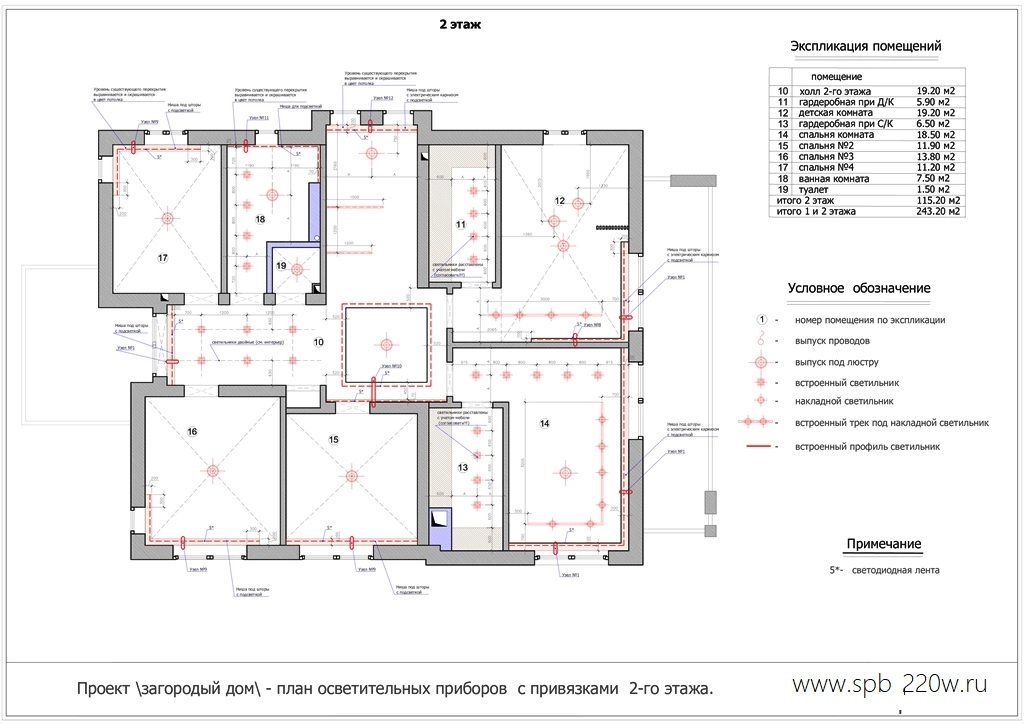

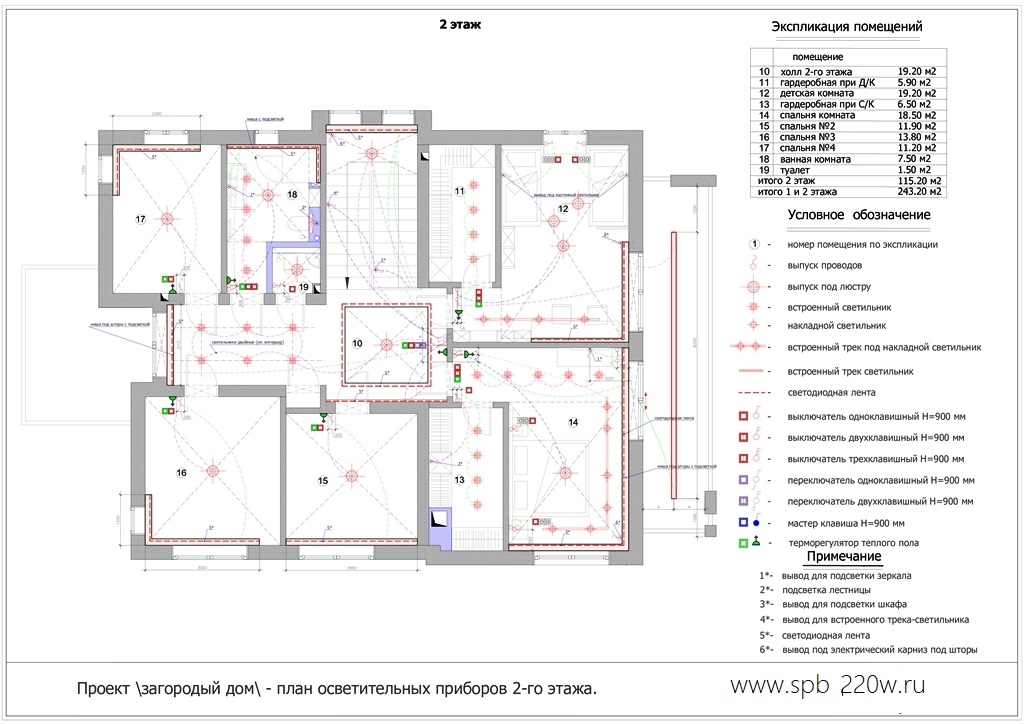

1. План осветительных приборов с привязками 1-го и 2-го этажа.

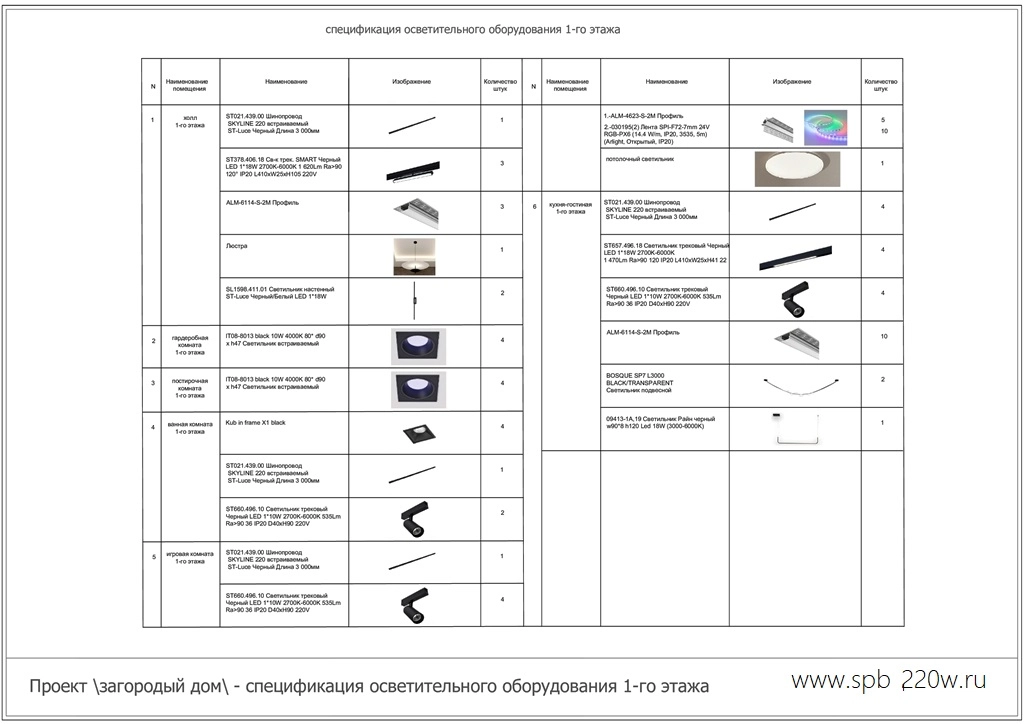

2. Спецификация осветительного оборудования 1-го этажа.

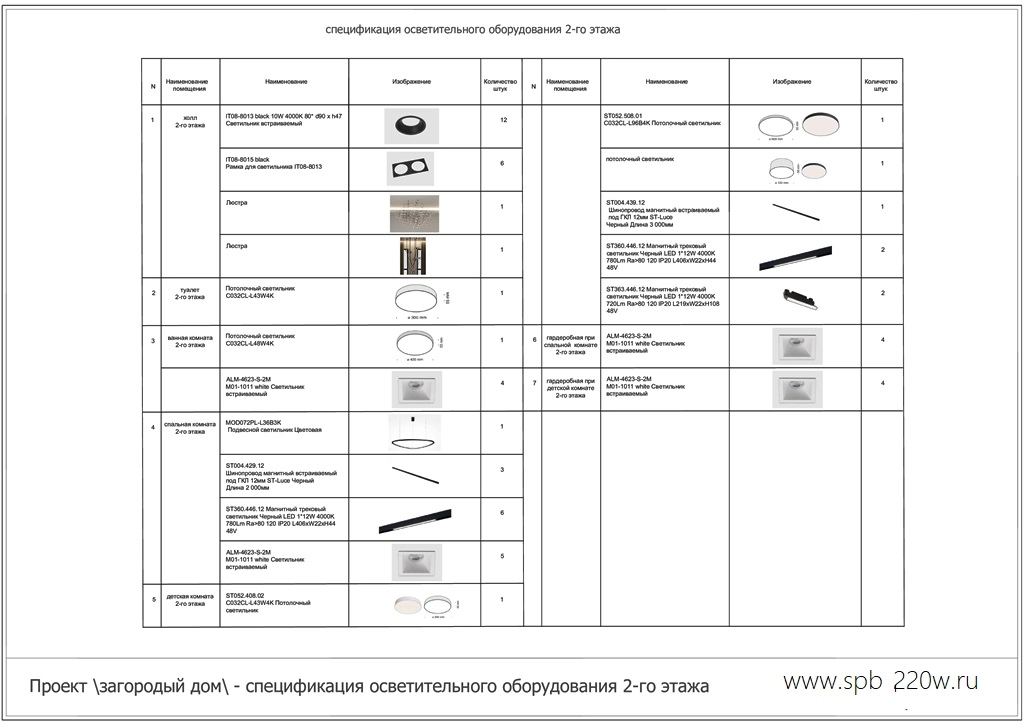

3. Спецификация осветительного оборудования 2-го этажа.

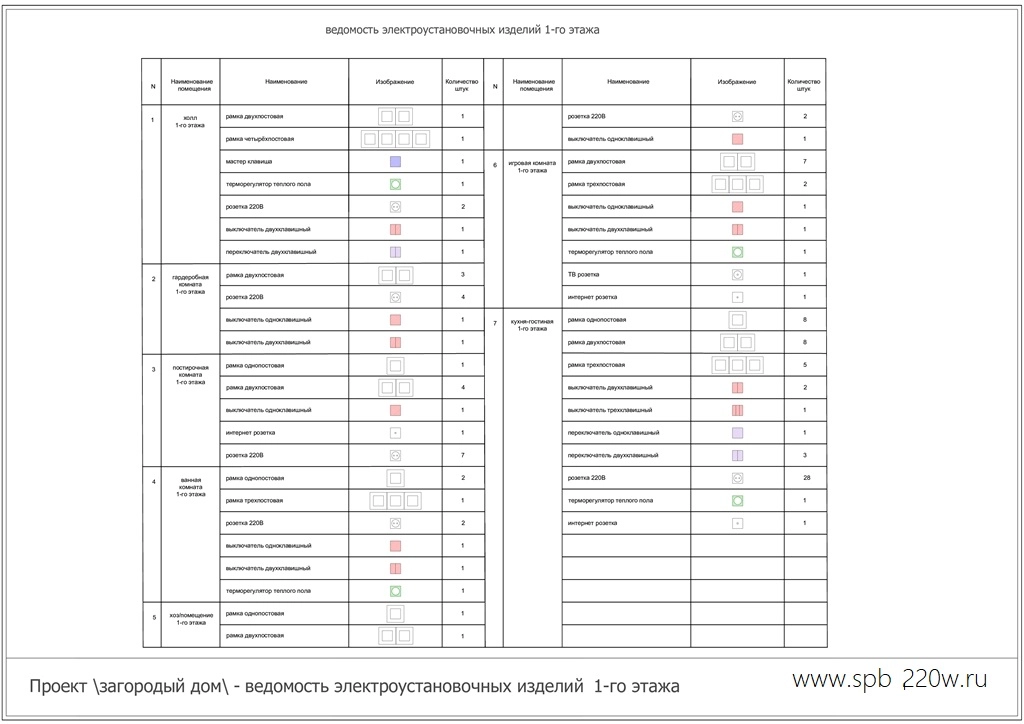

4. Ведомость электроустановочных изделий 1-го этажа.

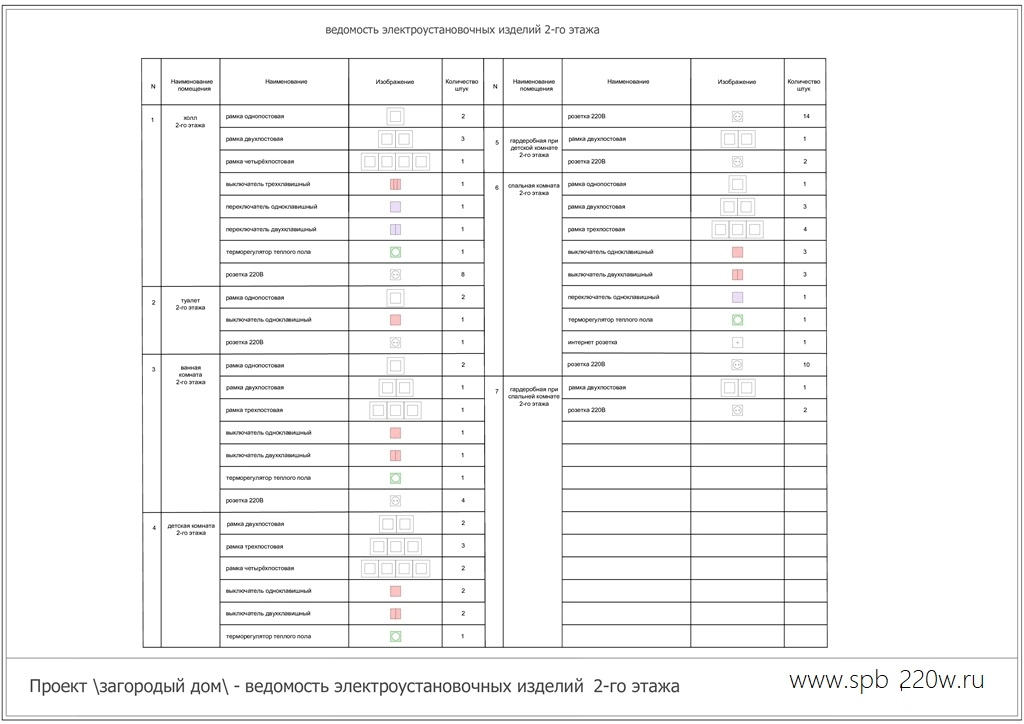

5. Ведомость электроустановочных изделий 2-го этажа.

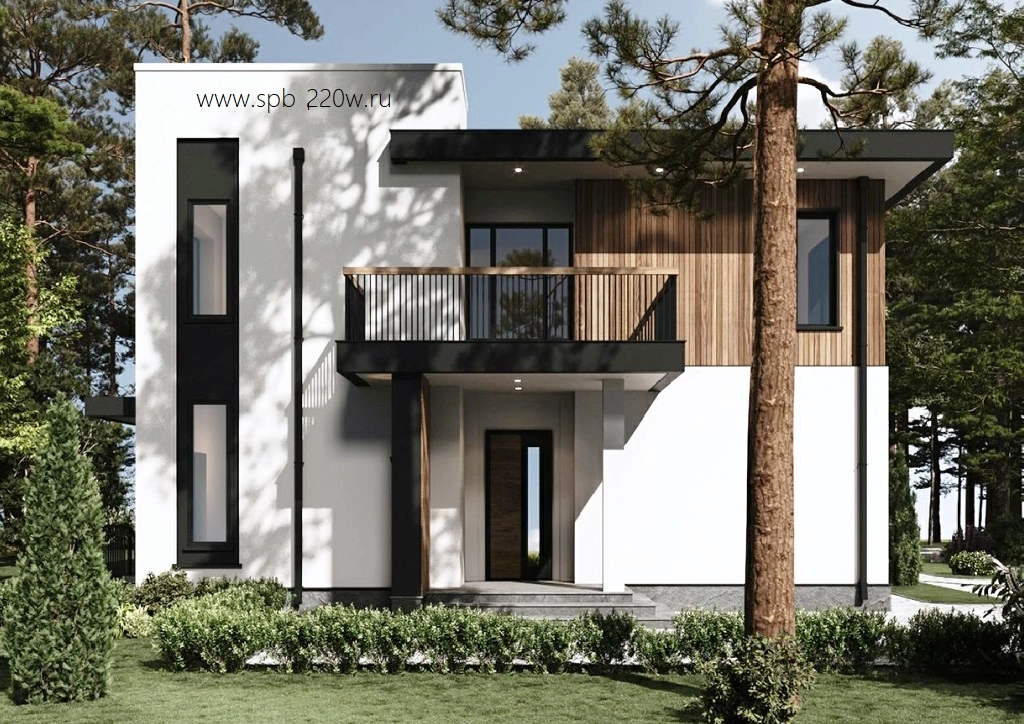

6. Внешний вид каркасного дома с парадного фасада.
Общая площадь дома по полу двух этажей : 243,4 м2.
Дом в современном стиле по каркасной технологии, с прокладкой электрических проводов скрытым способом (в перегогродках, в полах, под подвесными потолками, в наружных стенах через отверстия в несущих стойках.
Спецификация и наименование электрического (осветительного в том числе) оборудования общая.
- ST378.406.18 Св-к трек. SMART Черный LED 1*18W 2700K-6000K 1 620Lm Ra>90 120° IP20 L410xW25xH105 220V;
- SL1598.411.01 Светильник настенный ST-Luce Черный/Белый LED 1*18W;
- IT08-8013 black 10W 4000K 80* d90 x h47. Светильник встраиваемый ванная комната;
- Светильник трековый. Черный LED 1*10W 2700K-6000K 535Lm Ra>90 36 IP20 D40xH90 220V игровая комната 1-го этажа;
- Люстра SL1598.411.01. Светильник настенный ST-Luce. Черный/Белый LED 1*18W;
- Лента SPI-F72-7mm 24V RGB-PX6 (14.4 W/m, IP20, 3535, 5m)(Arlight, Открытый, IP20).
ПРИМЕЧАНИЯ:

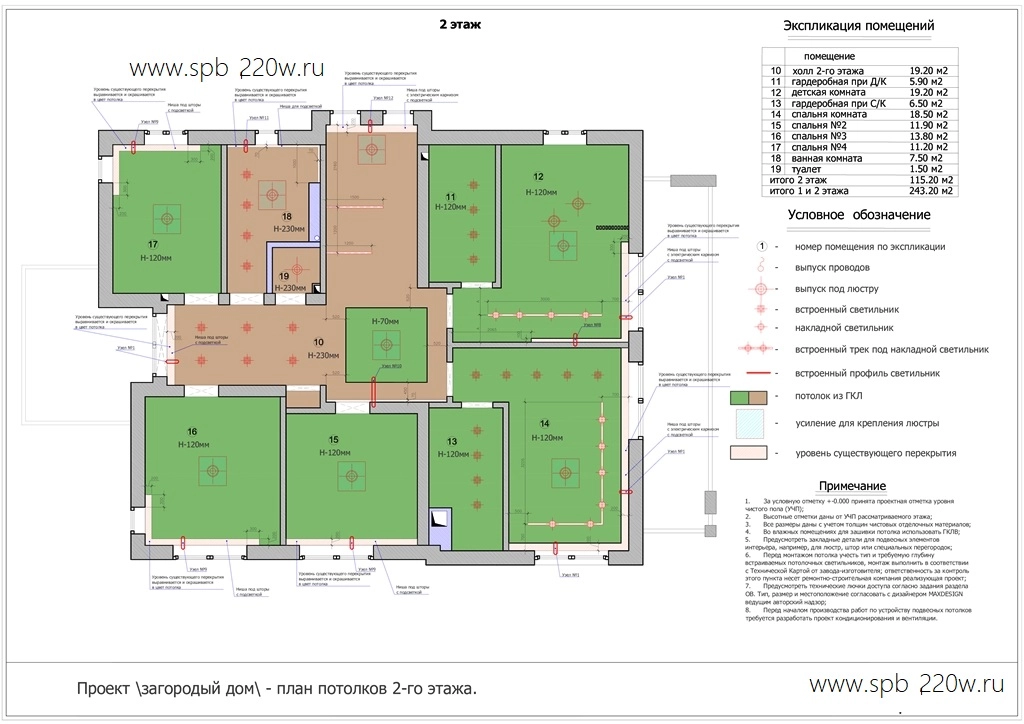

1. За условную отметку +-0.000 принята проектная отметка уровня чистого пола (УЧП);
2. Высотные отметки даны от УЧП рассматриваемого этажа;
3. Все размеры даны с учетом толщин чистовых отделочных материалов;
4. Во влажных помещениях для зашивки потолка использовать ГКЛВ;
5. Предусмотреть закладные детали для подвесных элементов;
интерьера, например, для люстр, штор или специальных перегородок;
6. Перед монтажом потолка учесть тип и требуемую глубину;
встраиваемых потолочных светильников, монтаж выполнить в соответствии с Технической Картой от завода-изготовителя;
7. Ответственность за контроль этого пункта несет ремонтно-строительная компания реализующая проект;
8. Предусмотреть технические лючки доступа согласно задания раздела ОВ. Тип, размер и местоположение согласовать с дизайнером MAXDESIGN ведущим авторский надзор;
9. Перед началом производства работ по устройству подвесных потолков требуется разработать проект кондиционирования и вентиляции.
Условное обозначение в проекте:
- выпуск проводов,
- выпуск под люстру,
- встроенный светильник,
- накладной светильник,
- встроенный трек под накладной светильник,
- встроенный профиль светильник,
- розетка(одинарная) н= 300 мм,
- розетка(двойная) н= 300 мм,
- розетка(тройная) н= 300 мм,
- тв розетка,
- выпуск проводов,
- терморегулятор теплого пола.
