Схема монтажа электропроводки в квартире, образец полного проекта.

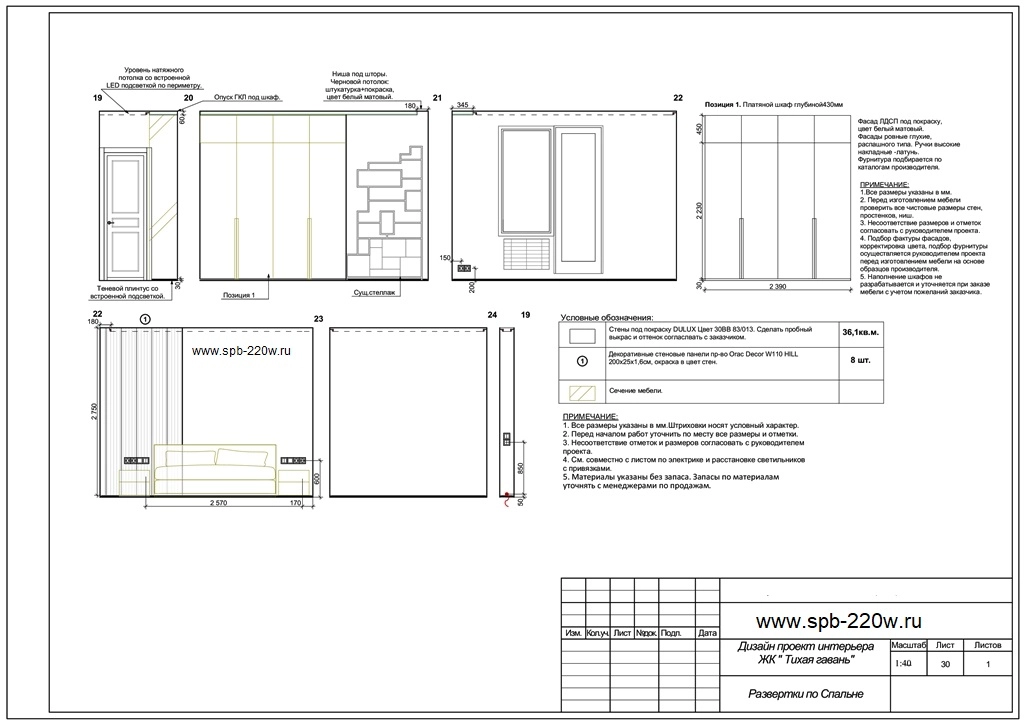

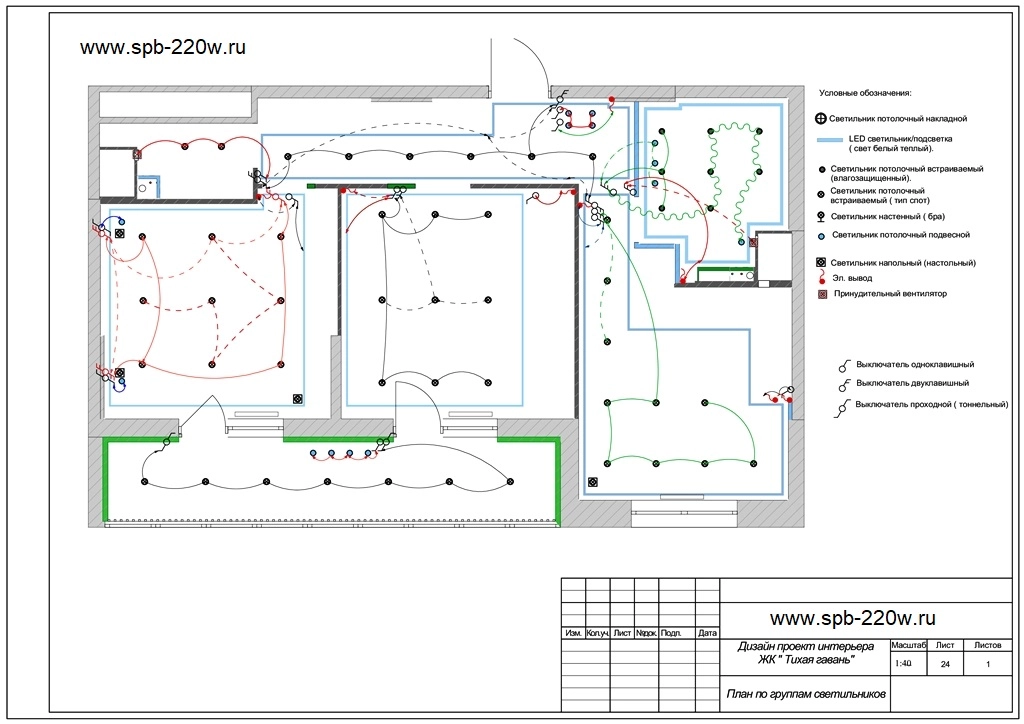

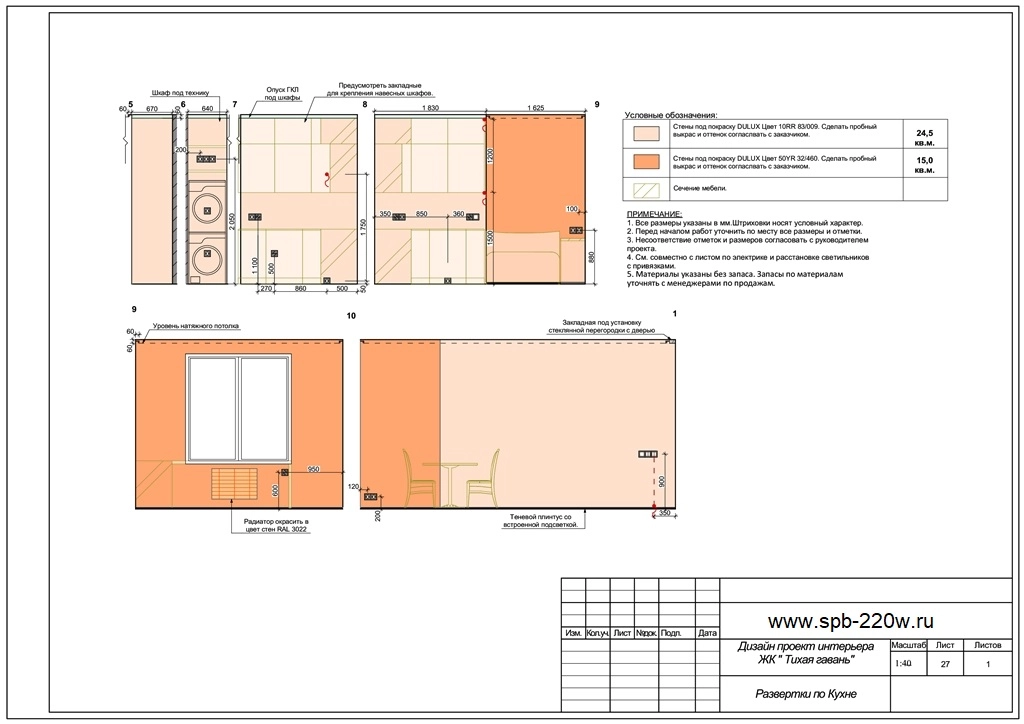

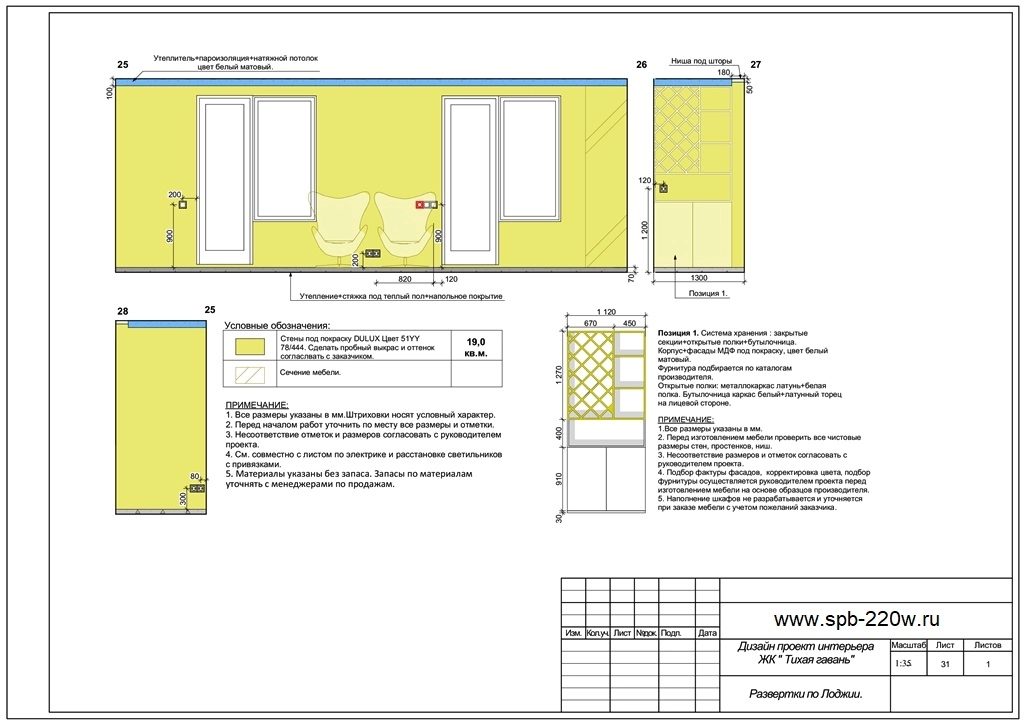

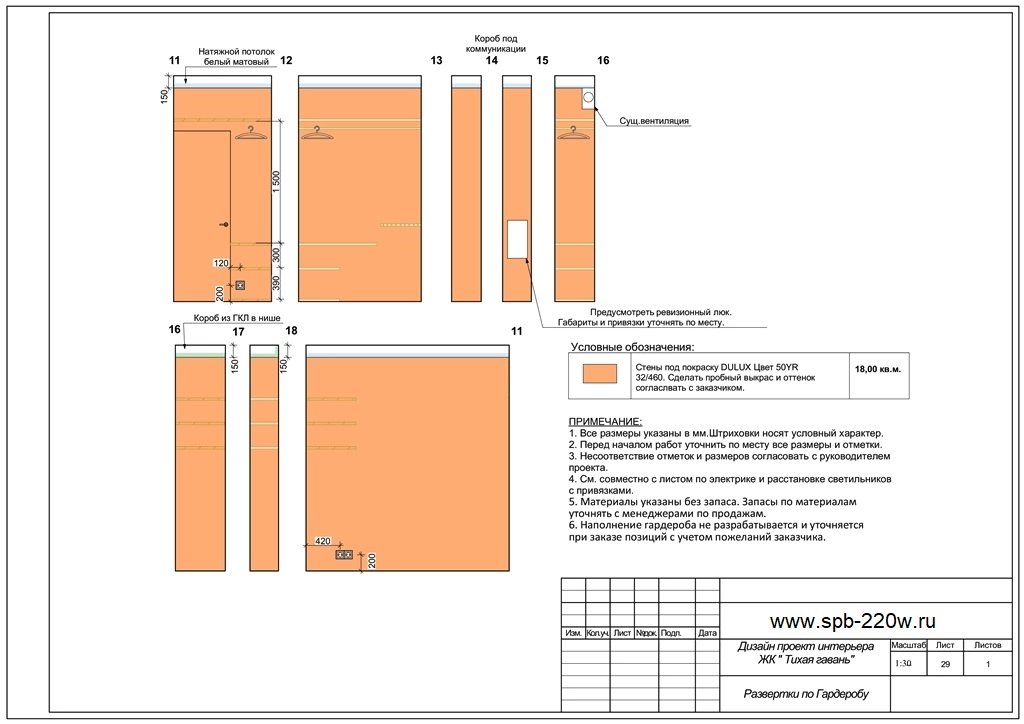

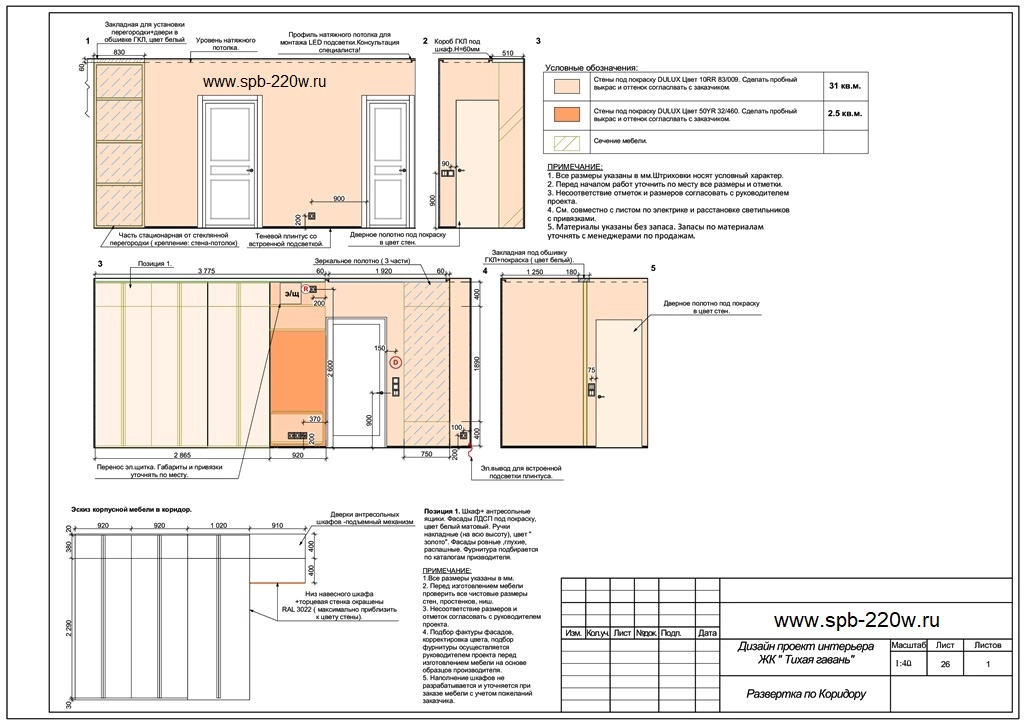

План освещения с привязками по группам светильников. Развертки стен с местом расположения и количество розеток по: кухне, лоджии, спальным комнатам, санузлу и ванной, гостиной, прихожей двухкомнатной квартиры.
ПРИМЕЧАНИЕ:
1. Расстояние розеток и выключателей у дверных проемов рассчитывать с припуском на наличник, т.е. центр розетки (выкл.) 200мм от проема ( кроме особо указанных). Привязка по центру розетки(выкл.).
2. Высота стандартных розеток 200 мм от чистового пола, пожелание заказчика. Высоты
нестандартных розеток указаны особо (пожелния заказчмка).
3. Высота стандартных выключателей 900 мм, кроме особо указанных.
4. Высота розеток и выключателей влагозащищенных в СУ и на кухне 1 100 мм.
(кроме особо указанных).
5. Светодиодные ленты подключаются к блокам питания. Учесть места скрытого монтажа блоков
питания (определить по месту).
6. Wi-Fi роутер установить в гардеробе при входе в коридоре.
7. Все размеры даны с учетом штукатурки 20 мм и плитки 30 мм.
8. В случае совпадения месторасположения розетки (внизу) и выкл. (наверху) совмещать их по
оси.
9. Данные листы рассматривать совместно с планом расстановки светильников и развертками по
стенам.
10. В ванной предусмотреть эл.вывод для подсветки зеркала, высоту уточнить по месту в
зависимости от модели освещения.
11. Для бытовой техники предусмотреть отдельную эл.проводку, согласно тех.требованиям по нагрузкам кВт.
12.Несоответствие размеров и отметок, инженеру по электромонтажу, необходимо согласовать с руководителем проекта.
Монтаж электрики выполненные нашей фирмой в частных домах (в каркасных, из бревна, из газобетона), в квартирах, офисах, производственных и жилых помещениях под ключ, примеры работ.
Наши цены на электромонтажные работы в частных домах с прокладкой электрических проводов и с установкой электро приборов:
- цена за точку от 500 рублей или от 900 руб/м.кв. площади загородного с открытой прокладкой проводов в гофре с наружной установкой розеток и выключателей;
- цена за точку 600 рублей или 1 000 руб/м.кв. площади дома с прокладкой электрического кабеля в пластиковых кабель каналах с установкой наружных розеток и выключателей;
- цена за точку 800 рублей или 1 200 руб/м.кв. площади коттеджа с прокладкой витого электрического провода (ретро проводка), с установкой ретро розеток и выключателей.
Что входит в стоимость электро «точки»? Электромонтажные работы из которой складывается "цена за точку" состоит:
монтаж розетки (одинарная, двойная или секция из 3-8 розеток) с подводкой электро проводов - точка;
монтаж выключателя (одинарный, двойной или тройной) с подводкой электро проводов - точка;
монтаж светильника (люстры, бра) с 1 и более лампочками с подводкой электрических проводов - точка;
монтаж распределительной коробки с распайкой проводов и с подводкой электрического провода - точка.
* Стоимость за м.кв. или за точку указана только за электромонтажные работы при объеме работ от 150 000 рублей. При выполнении электромонтажных работ на сумму от 250 000 рублей скидка от 15%, на сумму от 400 000 рублей скидка от 20% на монтажные работы.
