Монтаж электрики в деревянном доме из бревна, скрытая проводка.

---

Для электроснабжения в доме из бревна сделано 68 электро точек (розетки, выключатели, светильники, электроавтоматы, распаечные коробки). Дом площадью 280 м2.

Проекта для разводки элетрики в этом доме не было. Схемы мы нарисовали с заказчиком по месту, уже в построенном доме. По пожелинанию заказчику мы максимально сделали скрытый монтаж электрических проводов в потолке, в полах, перегородках каркасных (ванная комната и тамбур) и в бревне внутри.

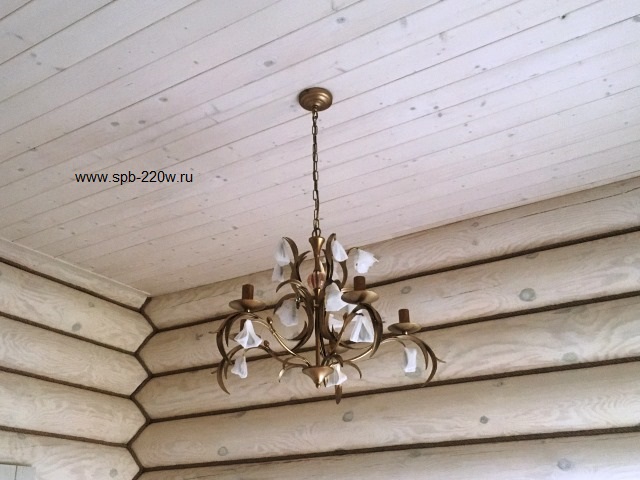

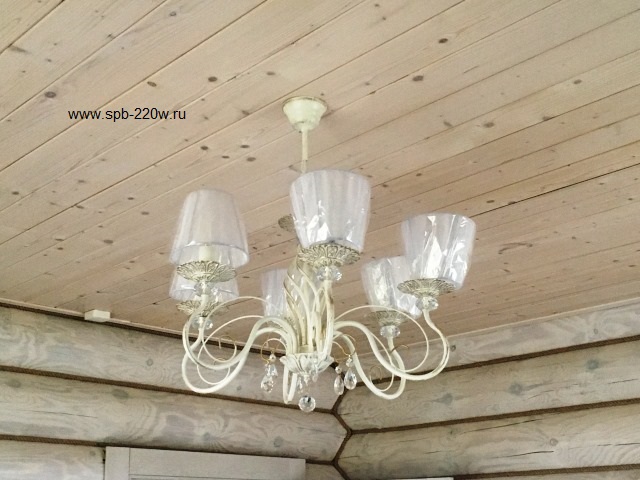

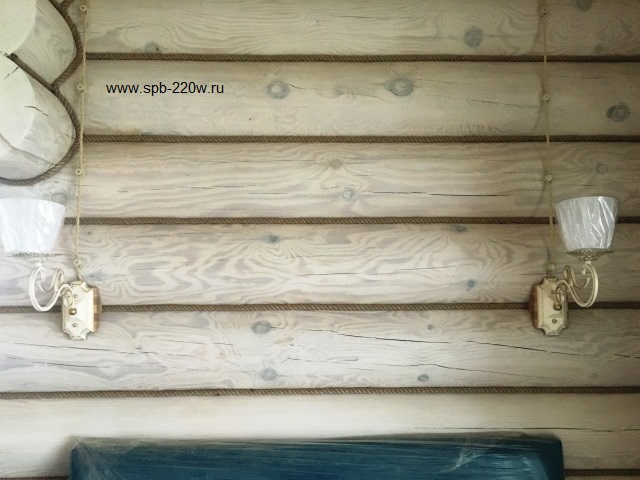

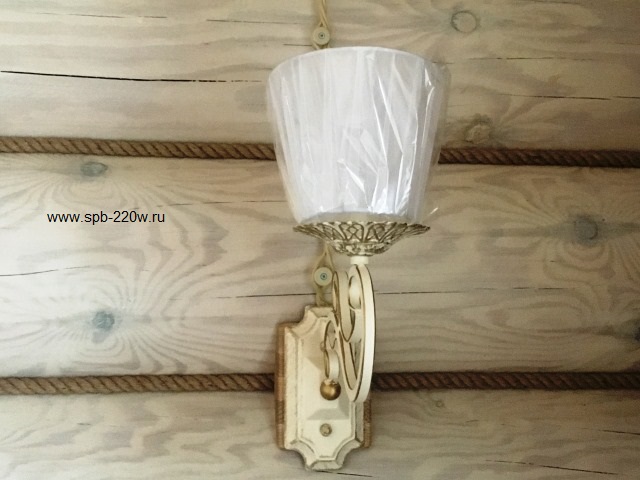

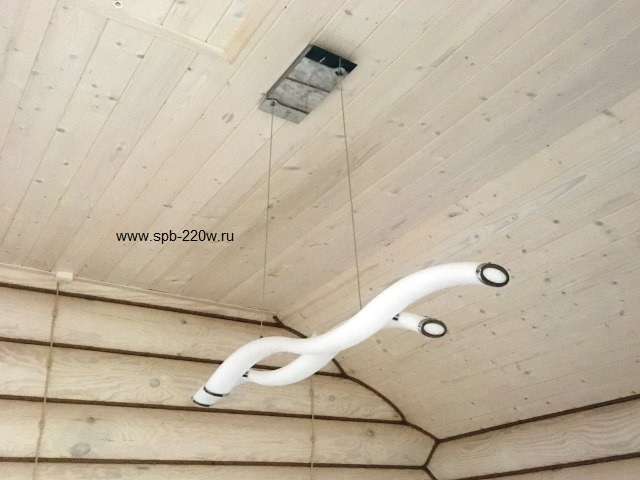

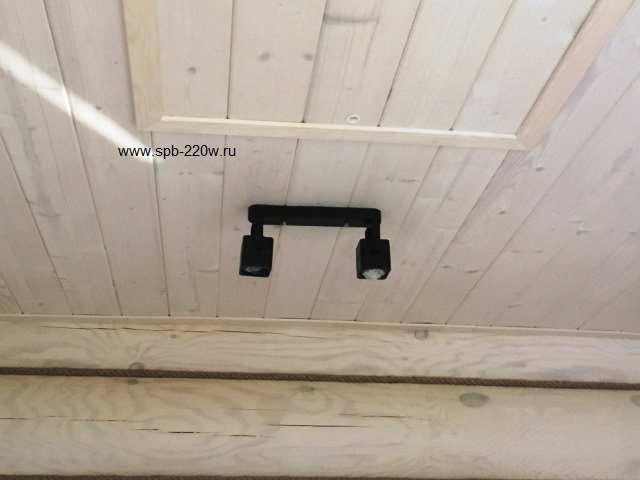

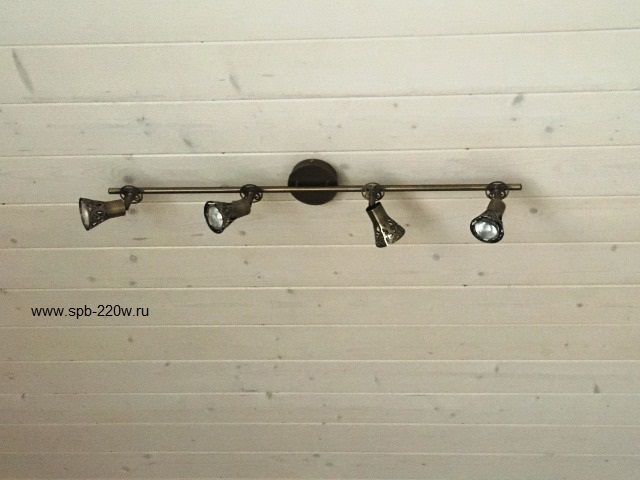

Осветительные приборы установлены в основном на потолке (кроме настенных бра соответственно), и проводка в гофре проложена по потолку под вагонкой. Само собой разумеющее, мы проложили провода, затем отделочники прибили вагонку и мы потом установили светильники.

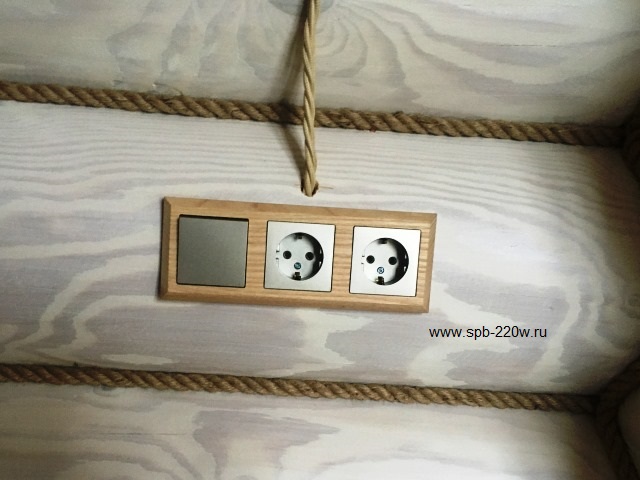

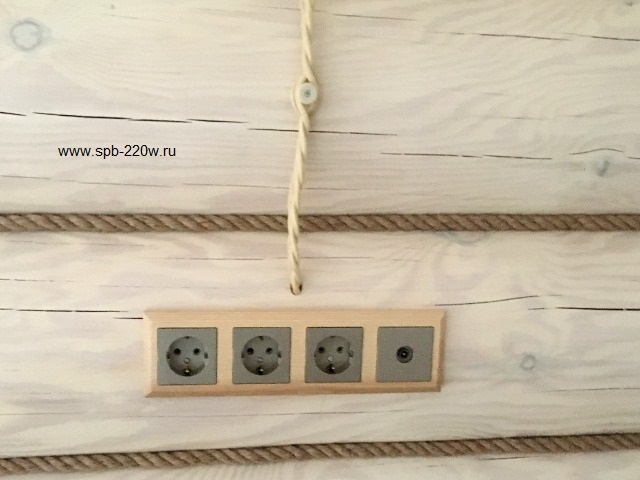

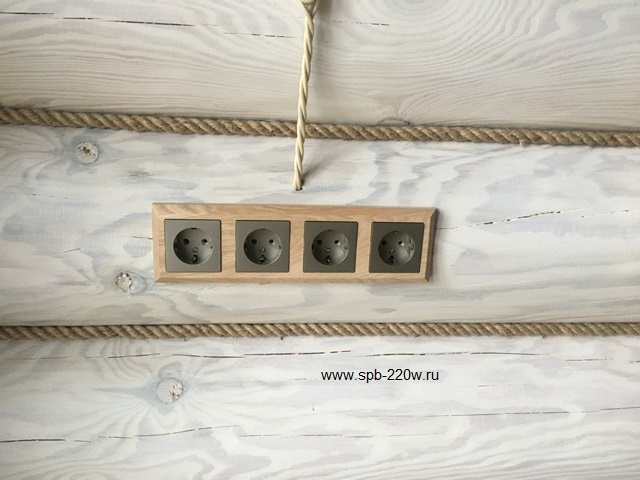

Как делается скрытая электрика в доме из бревна, лафета или бруса. В основном к выключателям провода подводятся через обсадные коробки в дверях. К розеткам под плинтусами или снаружи под лагами и обвязочным брусом прокладывается провод и наискок делается отверстие к месту где будет розетка.

Для такого способа (наружного) дырка просверливается сверлом по дереву 22-24 мм диаметром, (гофра 20 мм толщиной). Если какой то силовой кабель нужно проложить, то гофра будет больше по диаметру, соответственно и сверло нужно большего размера.

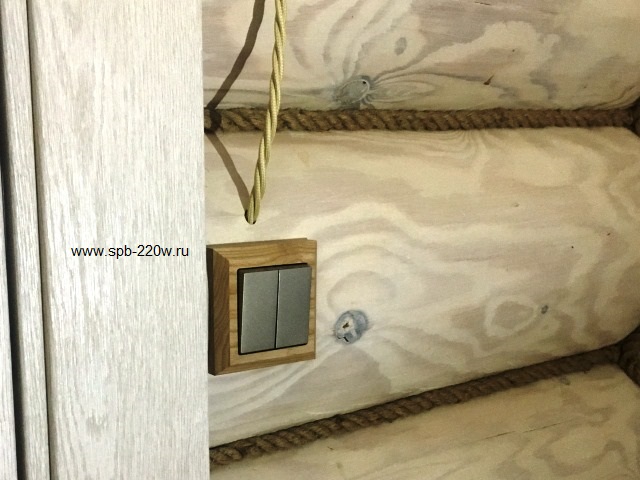

Что б провод к выключателю провести с потолка, мы обычно просверливаем отверстие сверху вниз к обсадочной коробке. В дорогих домах, обычно при проектировании продумыватся сразу элетроточки, и на производстве делаются в стационарных услових отверстия под проводку. И при сборке дома (клееный брус например), еще вставляютя пластиковые трубы, так как гофру зачастую просто не протянуть.

Это некоторые ньюнансы и технологии монтажа элетсрики в бренчатых и брусовых домах. Но всегда появляются разные подводные камни. Рекомендуем обращаться к профессионалам, ведь электрика в доме, серьезная штука. Это не вагонка которая расохлать треснула отавалилась....ее можно и новую потом поставить. А элетрика должна быть на 1000% безопасна!

Исходными данными для монтажа электрики в деревянном доме послужили:

1. Техническое задание заказчика.

2. Комплект архитектурных планов загородного дома.

3. Действующая нормативная документация.

Категория электроснабжения.

По степени надежности электропитания электроустановка здания в целом отнесена к III-й категории потребителей электроэнергии по СП 31-110-2003.

Основные технические решения.

Напряжение электроприёмников принято ~380/220В, частота 50Гц. Заземление всех металлических, нормально нетоковедущих частей и металлических корпусов осветительного оборудования выполняется путем соединения с защитной нулевой жилой питающего кабеля.

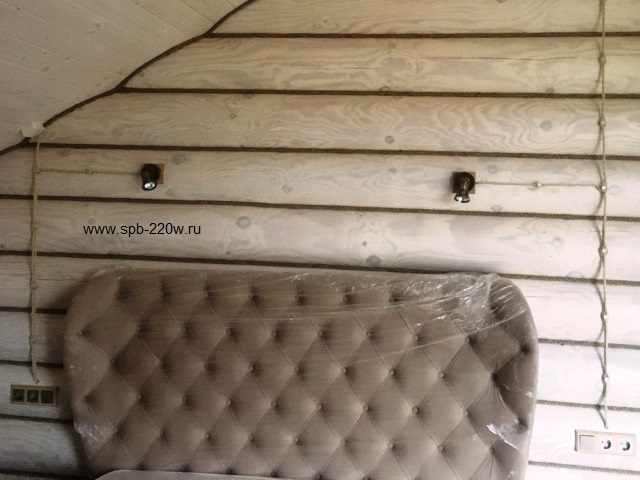

Распределительные и групповые сети выполняются кабелями и проводами с медными жилами с прокладкой скрыто в строительных конструкциях, в пластиковых трубах, а также, открыто, ретропроводами. Проходы через бревенчатые стены выполняются в металлических трубах.

Линии трёхфазных потребителей выполнены кабелями с пятью жилами, однофазных потребителей - кабелями с тремя жилами. Прокладка осуществляется кабелями марки ВВГнг-LS из полимерной композиции, не содержащей галогенов.

Коммутационная аппаратура выбрана с учётом требований ПУЭ к допустимым длительным токам для кабелей и проводов. Выбор сечения кабелей произведён из условий обеспечения допустимой потери напряжения, предельно допустимого нагрева и селективности работы защитной аппаратуры.

Нулевой защитный и нулевой рабочий проводники разделены.

К шине выравнивания потенциалов находящейся в шкафу ЩС присоединены все заземляющие и зануляющие проводники от используемой аппаратуры, также объединена с главной заземляющей шиной здания проводом ПВ3 1х16 и участвует в общей системе уравнивания потенциалов.

Заземление выполнено по радиальной схеме без шлейфа до блоков розеток и арматуры светильников.

Для управления освещением фасада здания, применяется система, основанная на передачи радиосигналов на частоте 868МГц и дистанцией работы до 200м. Производство компании Elco (Чехия).

Для максимального использования функций системы RF Control используется пульт дистанционного управления с дисплеем RF Pilot, Компактный 4-х канальный брелок RF Key/B, Беспроводные одна (RFWB-20/G) и двух (RFWB-40/G) клавишные выключатели расположенные внутри здания.

Для усиления и передачи сигнала применяться радиочастотный повторитель RFRP-20. Для получения сигналов и выполнение команд используются приемник RFSA-61M в 1-модульном исполнении монтируемый на DIN рейку в шкаф ЩС.

Подходы к зданию оборудованы датчиками движения, позволяющими включать в темное время суток, подсветку ступеней и входных дверей автоматически при приближении.

Электроосвещение(ЭО). Проектирование и монтаж электрики произведен в соответствии с нормами ПУЭ;, СНиП 23-05-95. Нормируемая освещенность принята по СанПиН 2.2.1/2.1.1.1278-03.

Управление освещением предусмотрено местное - индивидуальными выключателями освещения (одинарными и двойными). В групповых сетях освещения использован силовой кабель ВВГнг-LS 3х1,5 и ретроповода.

Во всех помещениях искусственное освещение осуществляется различными видами ламп. Расчет освещенности осуществлялся согласно дизайн проекта.

Монтаж кабельных линий.

Монтаж кабельных линий выполнен в соответствии с требованиями ОСТН-600-93.

Проектом предусмотрен монтаж кабельных линий в гофрированной трубе из самозатухающего ПВХ и пластиковых лотках, с соблюдением минимальных радиусов изгиба кабелей в соответствии с ТУ производителей и ретропроводкой открытого типа.

Прокладка кабельных линий между этажами осуществляются по межэтажным кабельным переходам.

Организация и ведение электромонтажных работ.

Монтаж проектируемого оборудования вести в соответствии с данным проектом, а также:

- СНиП 12-03-2001, "Безопасность труда в строительстве. Часть 1. Общие требования.";
- СНиП 12-04-02, "Безопасность труда в строительстве. Часть 2. Строительное производство.";
- Правилами устройства электроустановок, изд. 7;
- Правилами технической эксплуатации электроустановок потребителей;
- Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ- 016-2001, РД-153-34.0-03.150-00).

Монтаж кабельной сети выполнен в соответствии с требованиями руководящих документов, с учетом допустимого сближения с кабельными линиями первичной сети электропитания.

При установке оборудования мы руководствовались требованиями и рекомендациями по размещению оборудования и предусмотрена возможность свободного доступа технического персонала для обслуживания.

Подключение оборудования производилось в строгом соответствии со схемами и требованиями технической документации на изделия входящие в систему.

Стоимость разводки электрики любого объекта зависит от площади помещения, количества точек электропотребления и состава подключаемого электрооборудования. Так же на стоимость монтажа электрики влияет и каким образом будет проведена проводка.

Например в кирпичном или в доме из пенобетона, методом штробления или открытым способом. В деревянном доме (в каркасном, в доме из бруса, в доме из бревна) в кабель каналах нужно развести проводку или сделать внутреннюю.

Например скрытую проводку делаем в домах (прокладываем электрические провода в гофре под полом или потолком, в перегородках или в стенах каркасного дома и т. д.), скрытую проводку делаем в металлической гофре или в пластиковой гофре, это тоже влияет на стоимость.

---

Примеры выполненных работ по разводке электрики в частных домах (бревно, брус, газобетон, каркасный, кирпичный), в квартрах и нежилых помещениях (офис, ресторан, кафе, магазин), нашей фирмой в Ленинградской области и городе Санкт-Петербурге.

---
