Проект электроснабжения в Бизнес Центре.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
на электромонтажные работы по ремонту помещений 4, 5, 6 этажей, 1 корпуса БЦ (Бизнес Центра).
1. Основание для производства работ:

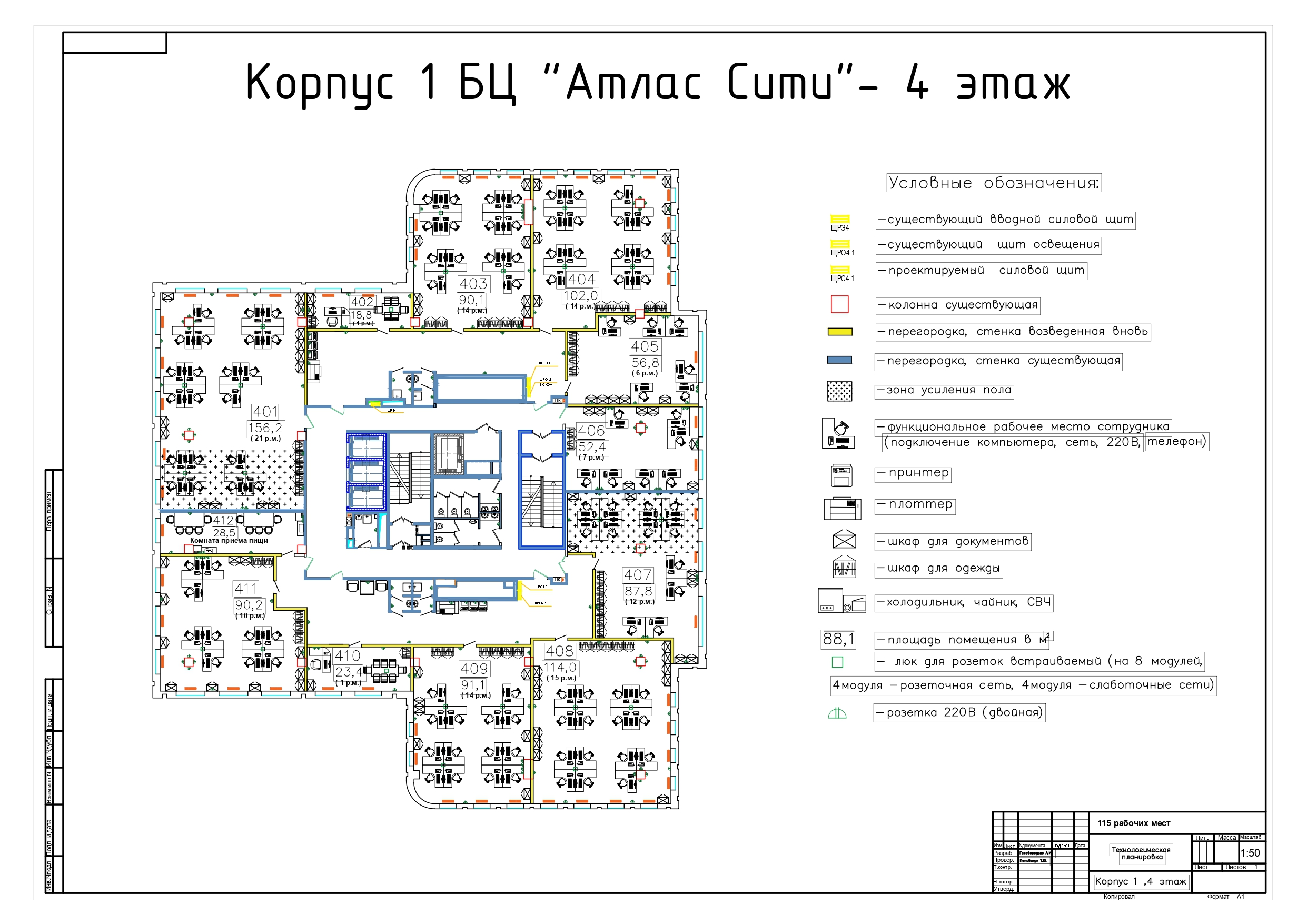

1. Типовая технологическая планировка БЦ.
2. План электроснабжения БЦ.
3. Настоящее техническое задание.
2. Состав, содержание, объем строительно-монтажных работ:
1. Для подключения электроприемников БЦ «Атлас-Сити», корпус 1, типовые этажи 4, 5, 6 установить новые силовые распределительные щиты. Количество, тип, марку устанавливаемой коммутационной аппаратуры, а также места установки щитов согласовать с Заказчиком.
2. Электроснабжение новых силовых щитов осуществить от существующих этажных ЩРЭ. Кабельные линии проложить по существующим кабельным лоткам с демонтажем и последующим монтажом потолка.
3. Для электроснабжения электроприемников использовать кабели марки ВВГнг-LS. Кабельные линии проложить открыто в гибких гофрированных ПВХ трубах по полу. В местах пересечения с энергокоммуникациями предусмотреть установку кабельных лотков. Подъемы к выключателям и розеткам выполнить скрыто во вновь возводимых перегородках, открыто в кабель-каналах на существующих колоннах, а также внутри внутрипольных боксов. Для подключения рабочих мест, установить розетки в указанных на технологической планировке местах. Тип, марку монтируемого оборудования согласовать с Заказчиком.
4. Произвести разделение освещения по помещениям, согласно технологической планировке, с учетом вновь возводимых перегородок. Произвести демонтаж существующих светильников перед устройством потолка типа «Армстронг», с последующим их монтажом и подключением в потолке. Общее освещение помещений должно быть равномерным, при этом освещенность должна быть не менее 300лк, цветовая температура от 3500К до 5000К. Места установки выключателей освещения согласовать с Заказчиком.
5. Перенести светильники аварийного освещения учитывая технологическую планировку, места переноса согласовать с Заказчиком.
3. Требования к производству работ:
1. Работы выполнить с соблюдением действующих норм и правил, с учётом требований противопожарных, санитарно-гигиенических, экологических, техники безопасности и других норм, действующих на территории Российской Федерации, а также в установленные Заказчиком сроки.
2. Оперативный контроль и приемку выполненных работ осуществляет представитель Заказчика.
3. Приёмку работ осуществить в соответствии с настоящим Договором.
4. Памятка к производству работ:
1. Все лотки, короба, металлорукав, включая в ПВХ оболочке без сертификата изоляции и другие вновь монтируемые металлические конструкции должны быть заземлены.
2. В местах заземления должны быть нанесены соответствующие опознавательные знаки.
3. Подключение светильников, имеющие короткие заводские выводы, осуществлять в распределительных коробках с помощью клемм WAGO (ГОСТ Р 50571.5.52-2011, п. 526.5. Соединения проводников (не только оконечные, но также и промежуточные соединения) должны быть выполнены в корпусах, например в соединительных коробках, распределительных шкафах, или в оборудовании, если производитель обеспечил пространство с этой целью. В оборудовании должны быть предусмотрены устройства для соединения проводников или место для установки устройства соединения. Наконечники проводников должны быть размещены в оболочке).
4. Распределительные коробки для подключения светильников выбирать исходя из количества соединений в них, с учетом запаса свободного места не менее 25% на коробку.
5. Распределительные коробки для подключения светильников устанавливать в свободном доступе для дальнейшего обслуживания.
6. Проходы небронированных кабелей, защищенных и незащищенных проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, или в коробах, или проемах, а через сгораемые – в отрезках стальных труб (ПУЭ 2.1.58, СНиП 3.05.06-85, п. 3.18. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки.
Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой из несгораемого материала.
Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия)). В общем, кабельные проходки через стены должны отвечать следующим требованиям:
• кабельная проходка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации;
• при монтаже кабельной проходки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.
7. Все вновь монтируемые провода, кабельные линии должны иметь маркировку в начале и конце лотков и коробов, в проходах через стены и конструкции при входе и выходе, а также в местах подключения их к электрооборудованию (источник, направление, диспетчерское наименование). Бирки для маркировки следует применять из пластмассы и должны быть закреплены на кабелях нейлоновыми стяжками.
8. Все вновь монтируемые розетки должны быть подписаны (класс напряжения, щит, группа).
9. По окончании работ все распределительные силовые щиты должны быть укомплектованы актуальными однолинейными принципиальными схемами.
5. Перечень документов, передаваемых Исполнителем Заказчику при сдаче-приемке выполненных работ:
1. Акт технической готовности.
2. Акты освидетельствования скрытых работ.
3. Протоколы приемосдаточных испытаний.
4. Паспорта, сертификаты соответствия на применяемые материалы.
5. Приказ об ответственном лице.
6. Исполнительные чертежи (схемы, планы).
7. Исполнительные чертежи (схемы, планы) в электронном редактируемом виде.
