Проект электрики квартиры.

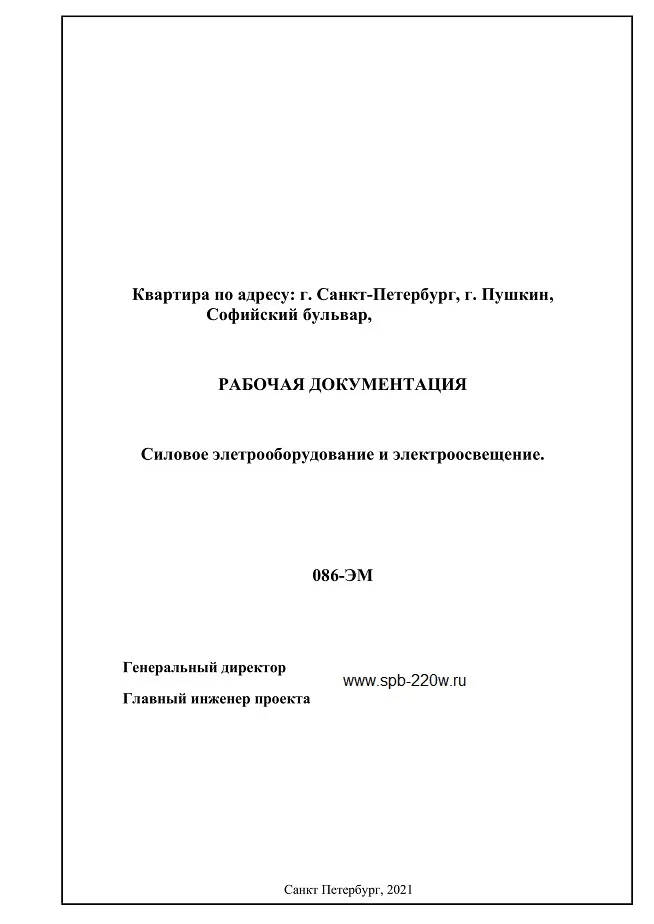

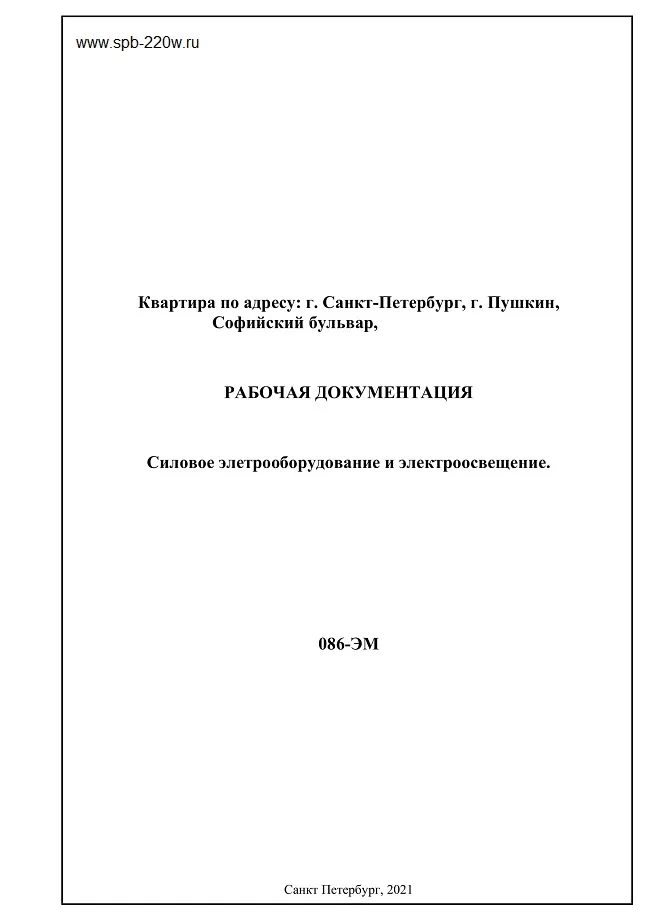

Рабочая документация. Силовое элетрооборудование и электроосвещение.

проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры проект электрики квартиры

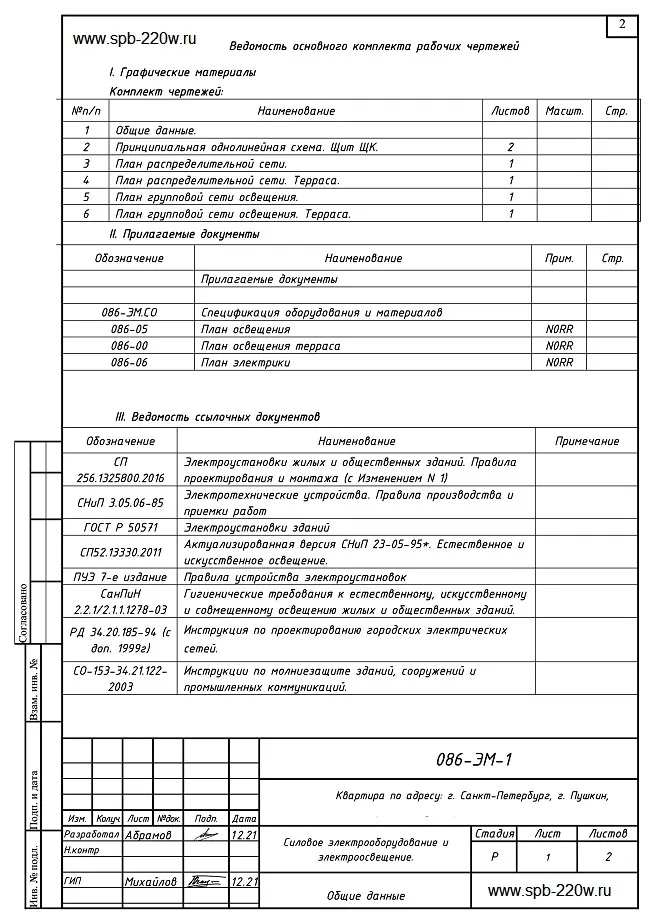

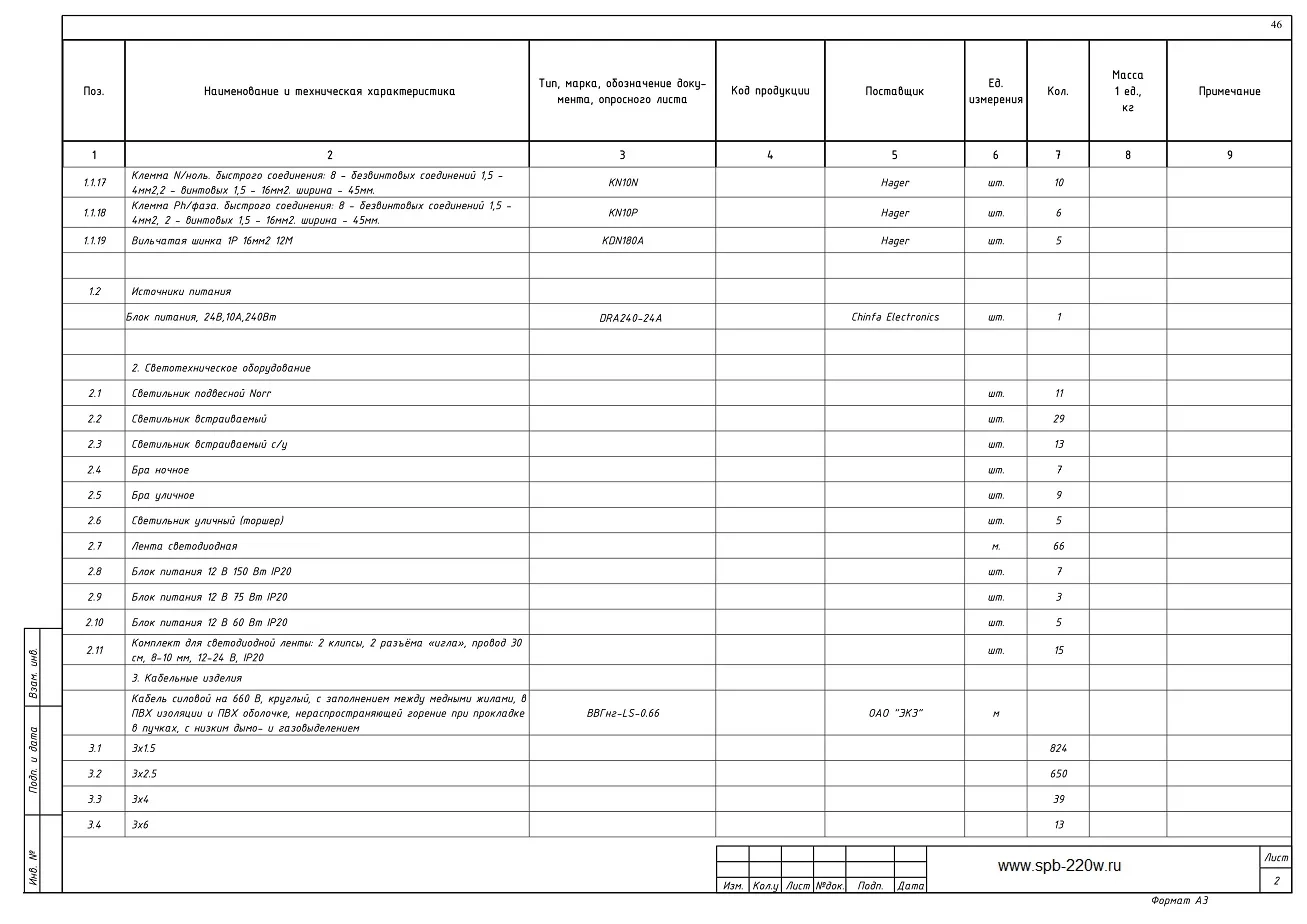

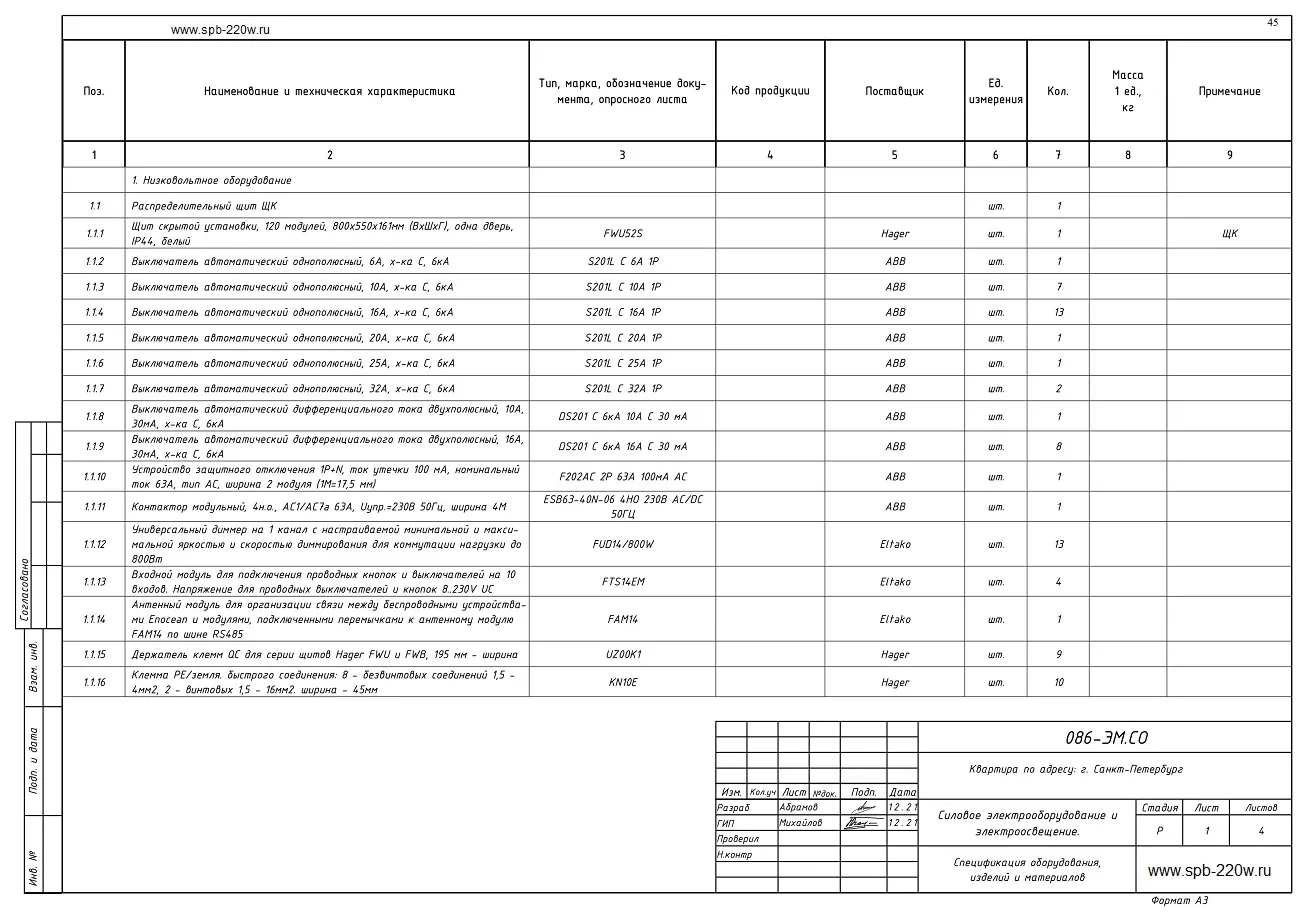

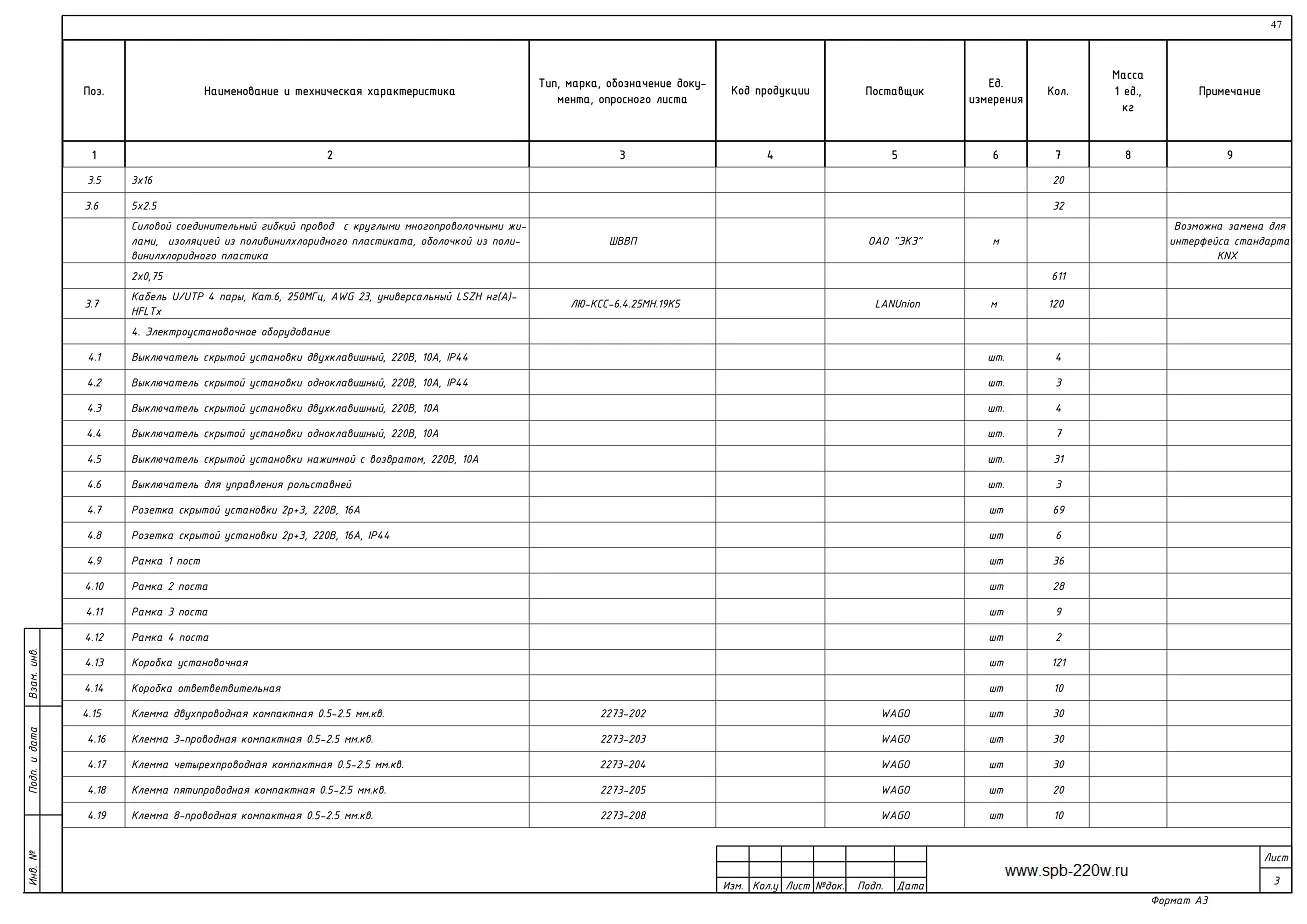

Ведомость основного комплекта рабочих чертежей для разводки электрики в квартире 168 м2 площади:

1. Общие данные.

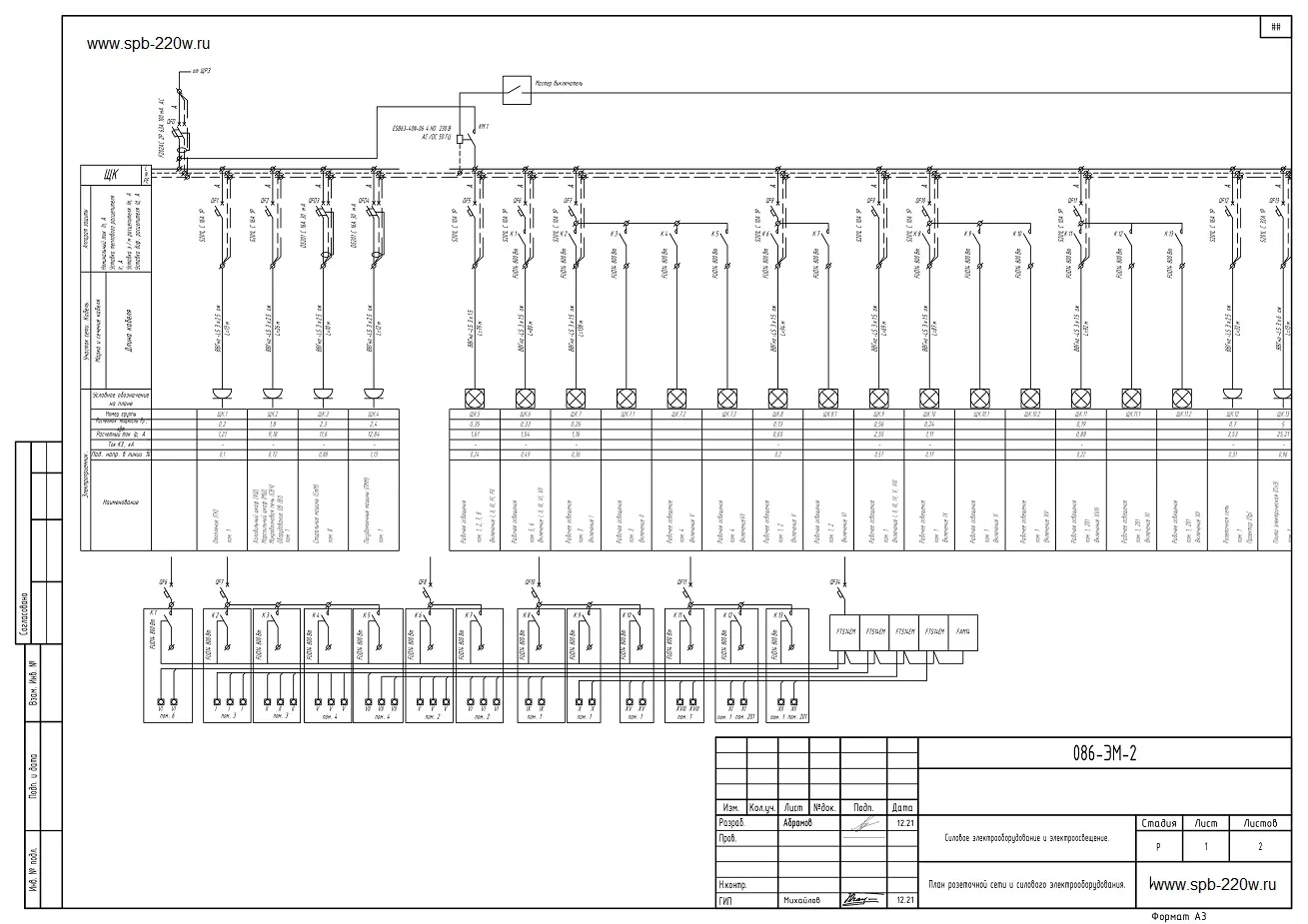

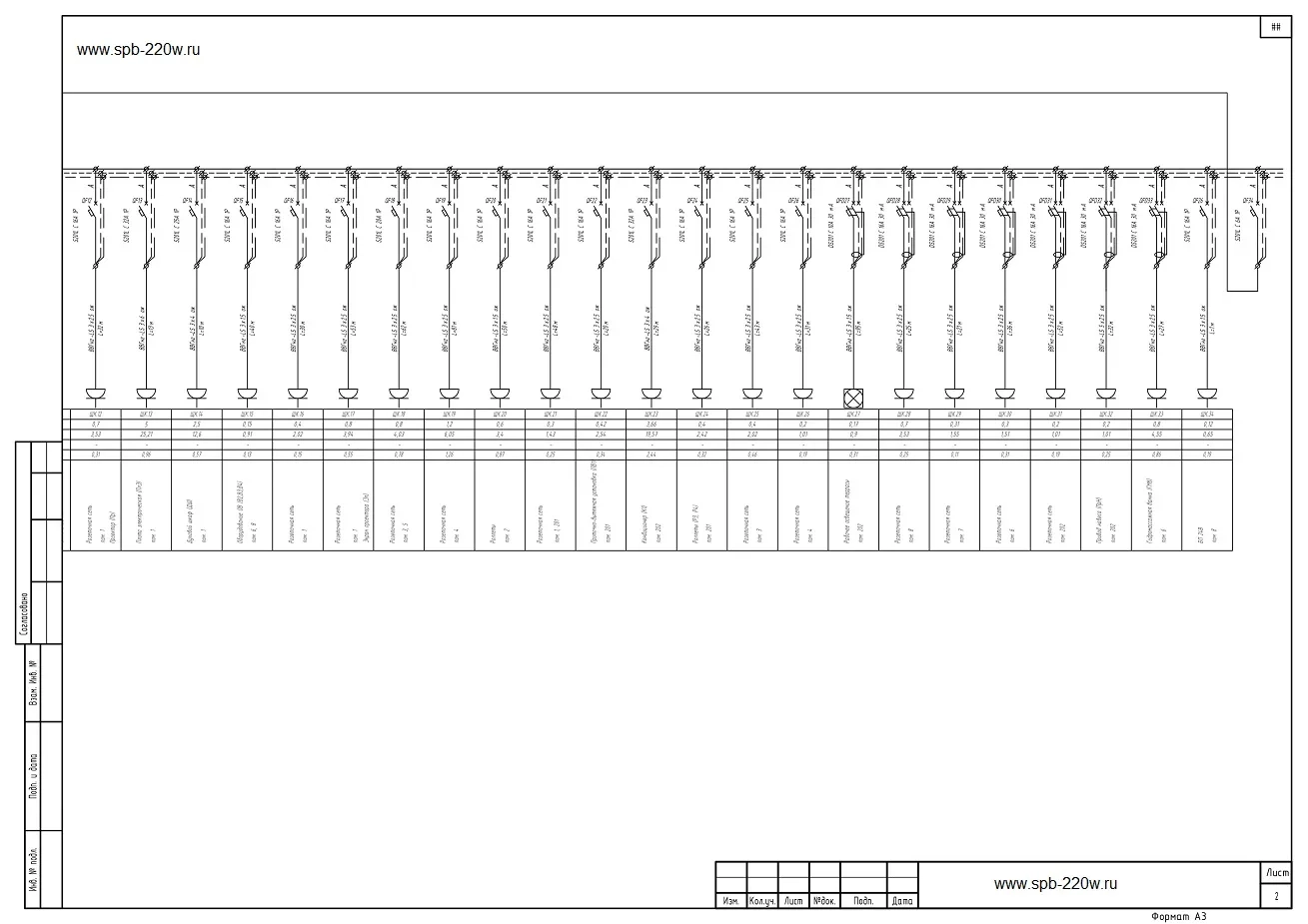

2. Принципиальная однолинейная схема. Щит ЩК.

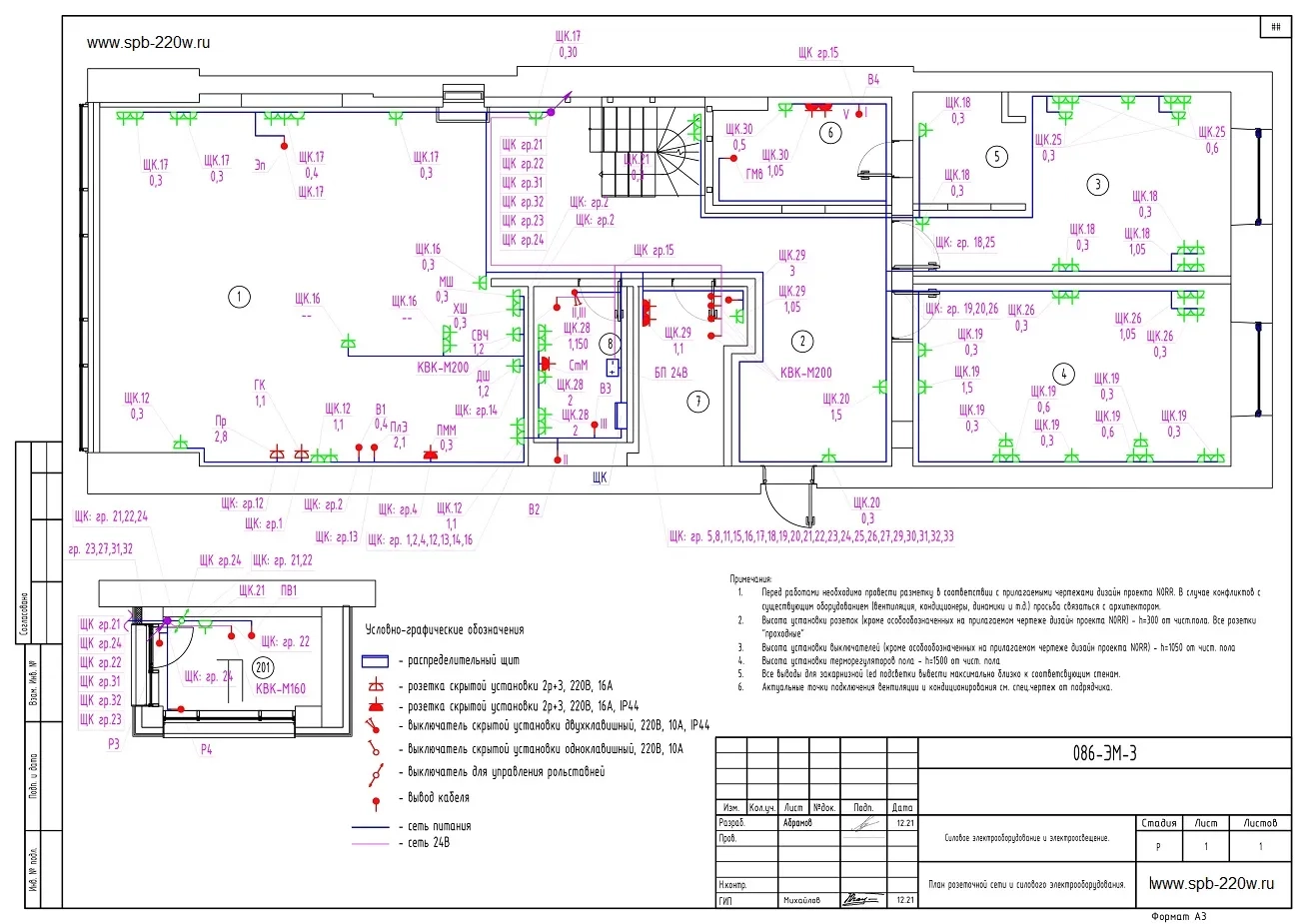

3. План распределительной сети.

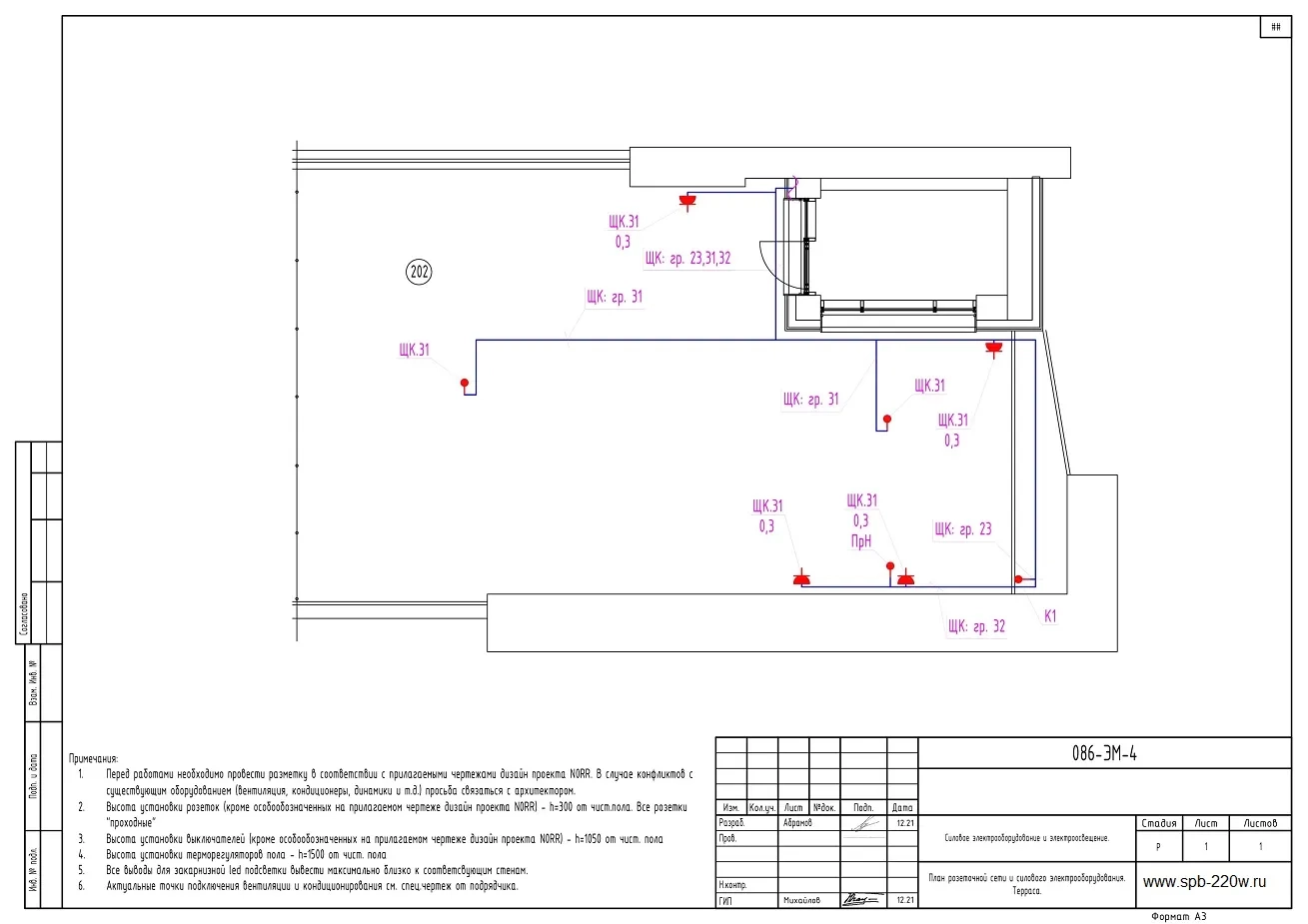

4. План распределительной сети. Терраса.

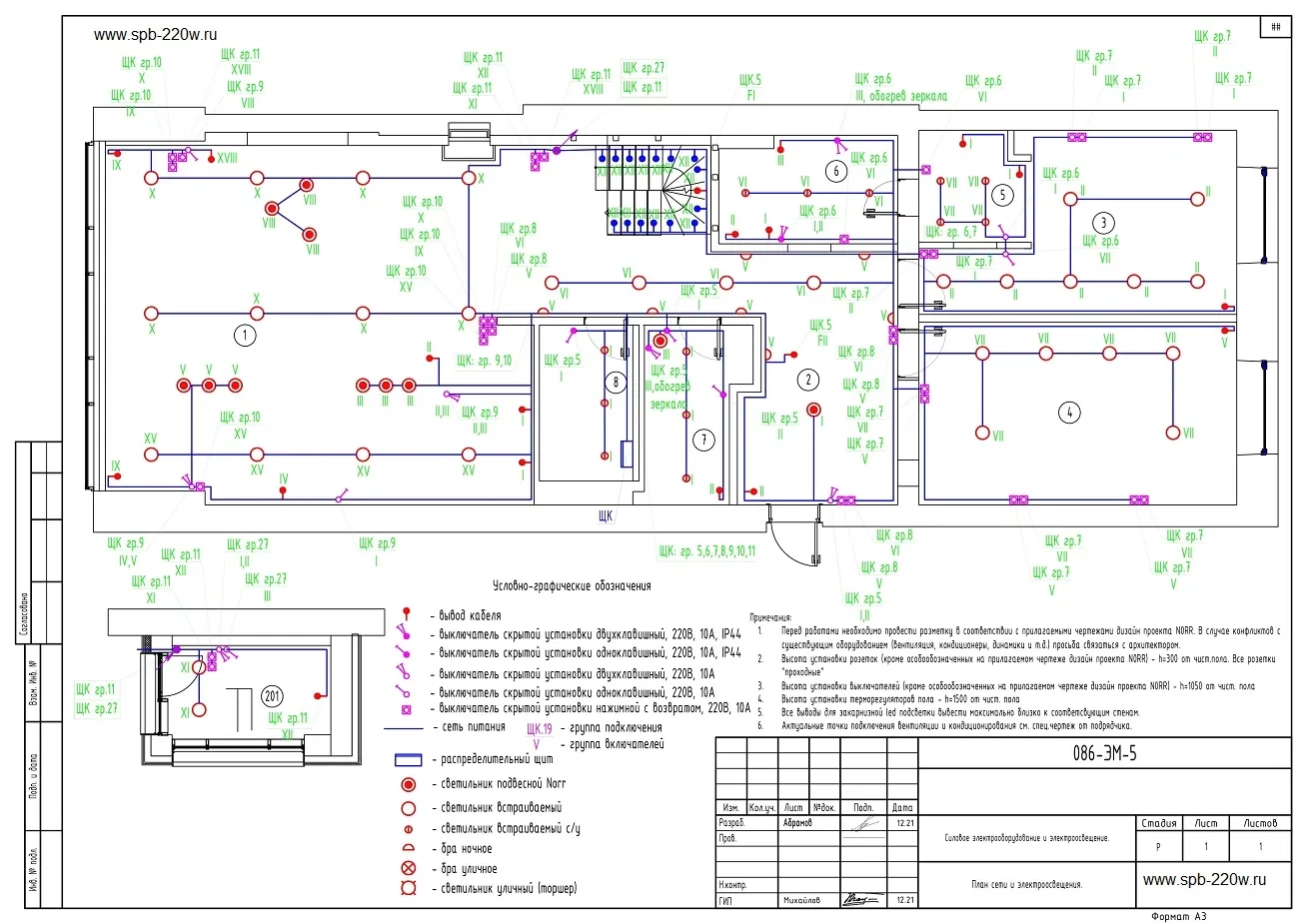

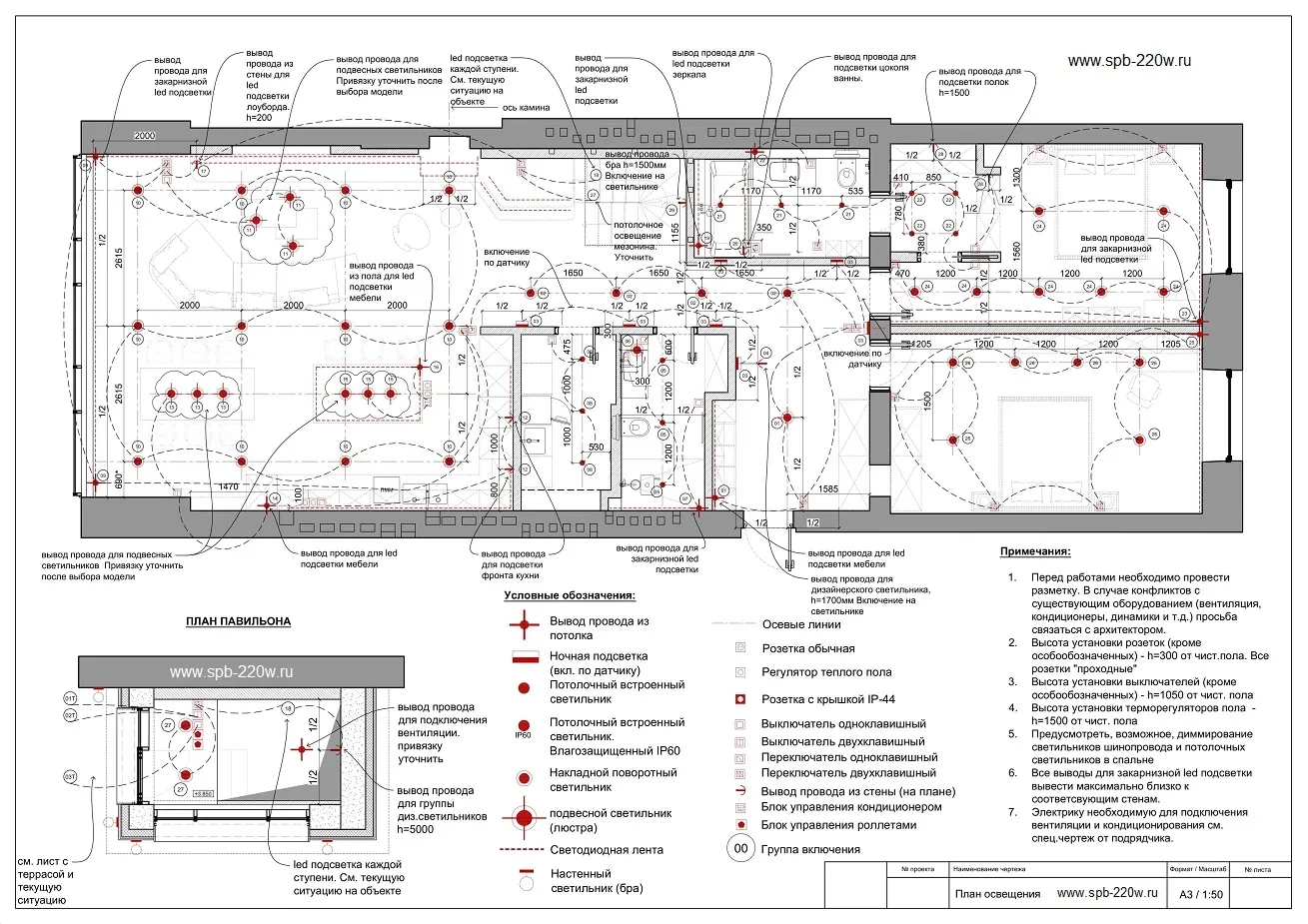

5. План групповой сети освещения.

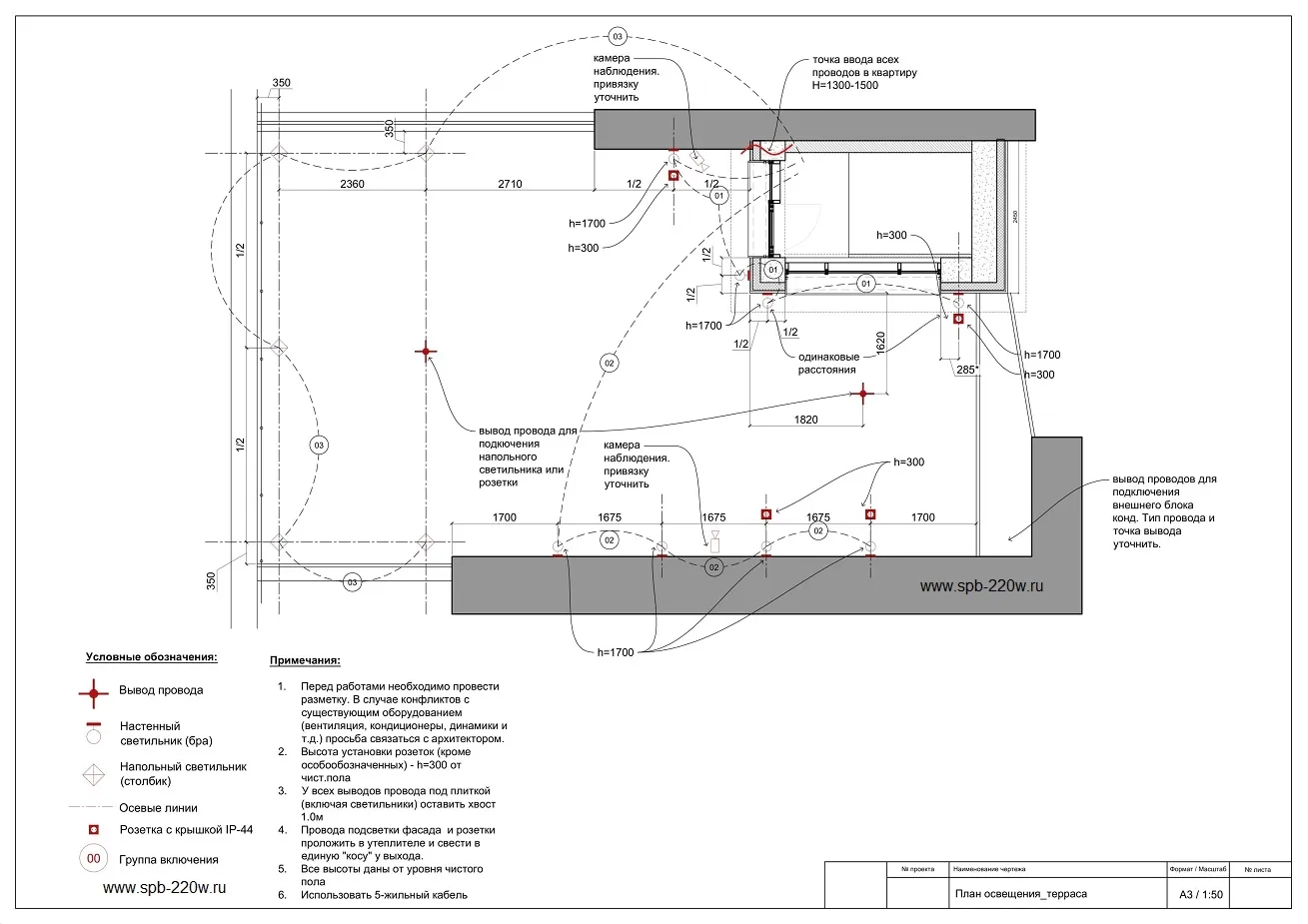

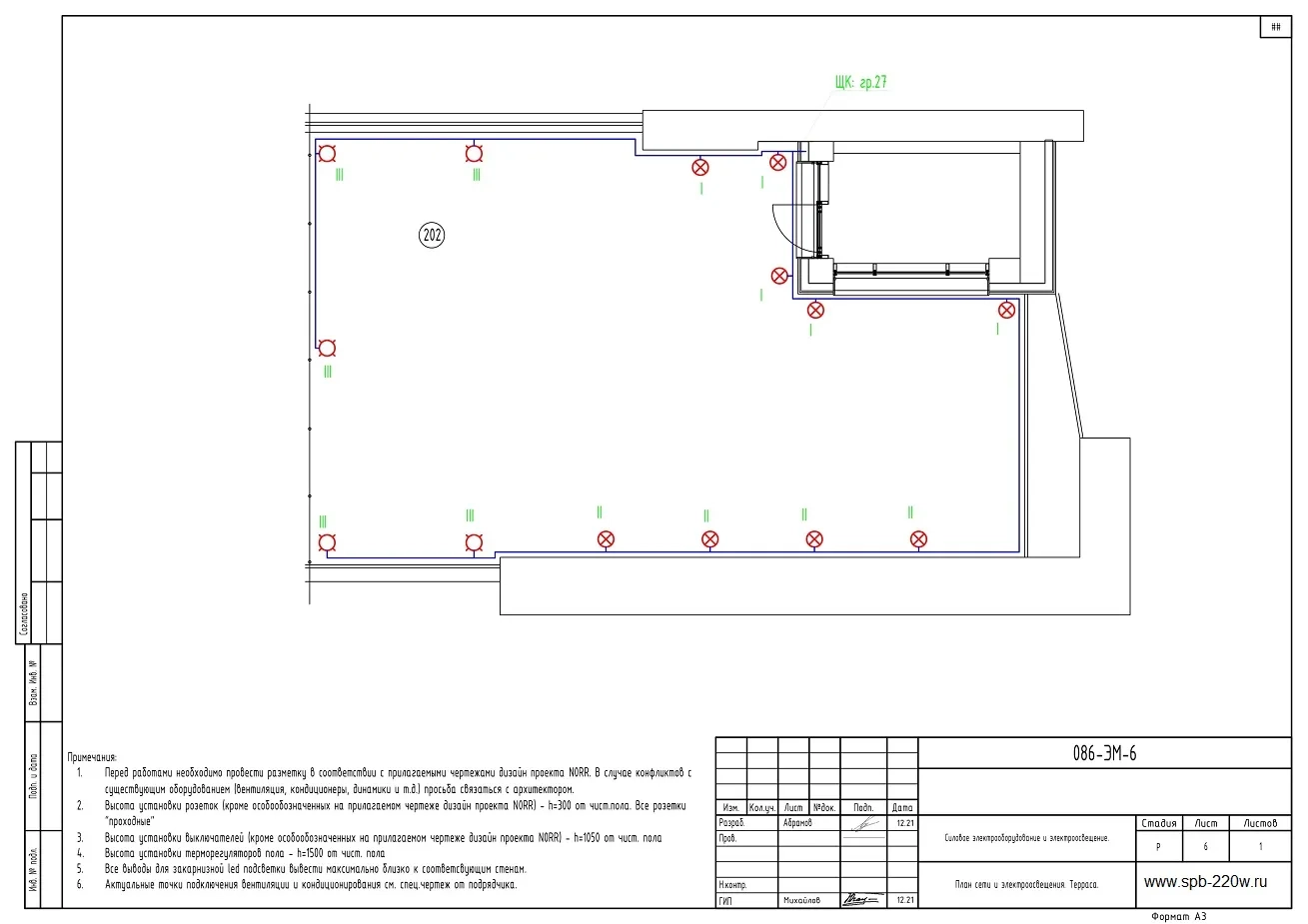

6. План групповой сети освещения. Терраса.

Нормативные и ссылочные документы:

РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений.

СНиП 2.01.53-84 Световая маскировка населенных пунктов и объектов народного хозяйства.

СП6.13130-2013 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности.

ГОСТ Р 53315-2009 Кабельные изделия. Требования пожарной безопасности.

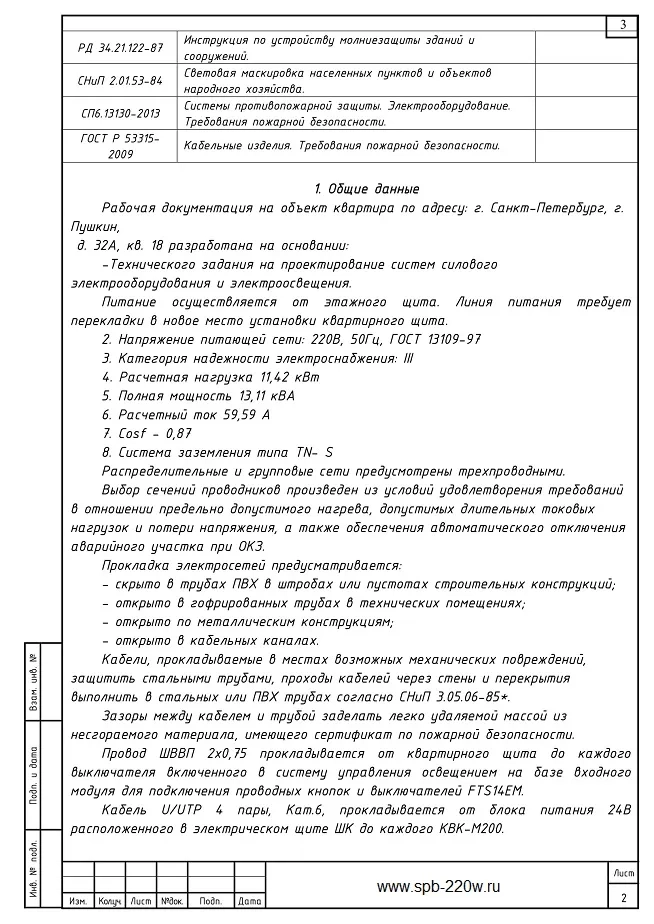

Общие данные для технического задания на проектирование систем силового электрооборудования и электроосвещения.

1. Питание осуществляется от этажного щита. Линия питания требует перекладки в новое место установки квартирного щита.

2. Напряжение питающей сети: 220В, 50Гц, ГОСТ 13109-97.

3. Категория надежности электроснабжения: III.

4. Расчетная нагрузка 11,42 кВт.

5. Полная мощность 13,11 кВА.

6. Расчетный ток 59,59 А .

7. Cosf - 0,87.

8. Система заземления типа TN- S.

Распределительные и групповые сети предусмотрены трехпроводными. Выбор сечений проводников произведен из условий удовлетворения требований в отношении предельно допустимого нагрева, допустимых длительных токовых нагрузок и потери напряжения, а также обеспечения автоматического отключения аварийного участка при ОКЗ.

Прокладка электросетей предусматривается:

- скрыто в трубах ПВХ в штробах или пустотах строительных конструкций;

- открыто в гофрированных трубах в технических помещениях;

- открыто по металлическим конструкциям;

- открыто в кабельных каналах.

Кабели, прокладываемые в местах возможных механических повреждений, защитить стальными трубами, проходы кабелей через стены и перекрытия выполнить в стальных или ПВХ трубах согласно СНиП 3.05.06-85*.

Зазоры между кабелем и трубой заделать легко удаляемой массой из несгораемого материала, имеющего сертификат по пожарной безопасности.

Провод ШВВП 2х0,75 прокладывается от квартирного щита до каждого выключателя включенного в систему управления освещением на базе входного модуля для подключения проводных кнопок и выключателей FTS14EM.

Кабель U/UTP 4 пары, Кат.6, прокладывается от блока питания 24В расположенного в электрическом щите ШК до каждого КВК-М200.

Примечания:

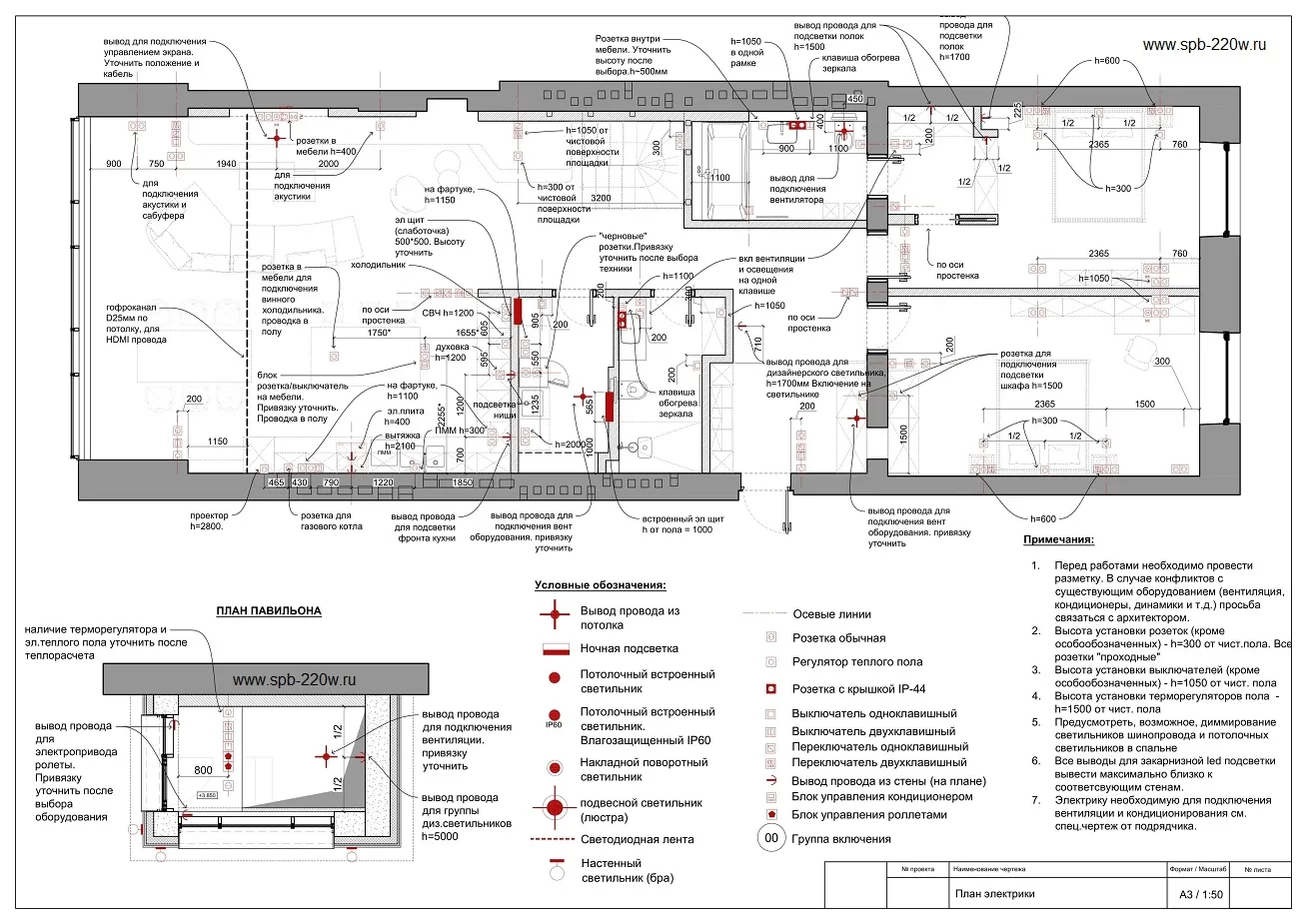

1. Перед работами необходимо провести разметку в соответствии с прилагаемыми чертежами дизайн проекта N0RR. В случае конфликтов с существующим оборудованием (вентиляция, кондиционеры, динамики и т.д.) просьба связаться с архитектором.

2. Высота установки розеток (кроме особообозначенных на прилагаемом чертеже дизайн проекта N0RR) - h=300 от чист.пола. Все розетки "проходные"

3. Высота установки выключателей (кроме особообозначенных на прилагаемом чертеже дизайн проекта N0RR) - h=1050 от чист. пола

4. Высота установки терморегуляторов пола - h=1500 от чист. пола.

5. Все выводы для закарнизной led подсветки вывести максимально близко к соответсвующим стенам. 6. Актуальные точки подключения вентиляции и кондиционирования см. спец.чертеж от подрядчика.

Электромонтажные работы выполнены нашей фирмой согласно разработанных проектов по нормативам и гостам.
