Прокладка электрики в помещениях офиса, магазина, ресторана - планы, чертежи.

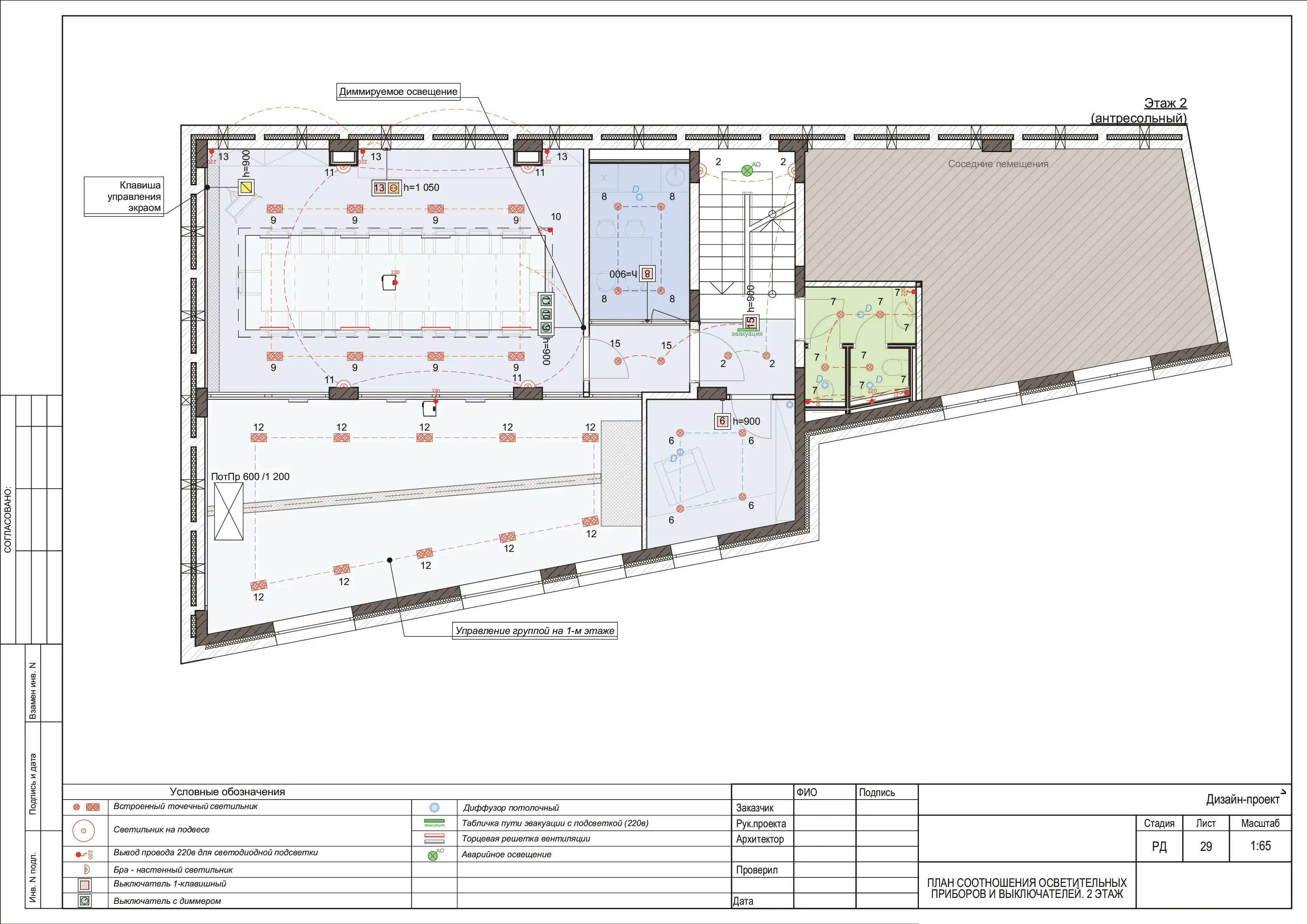

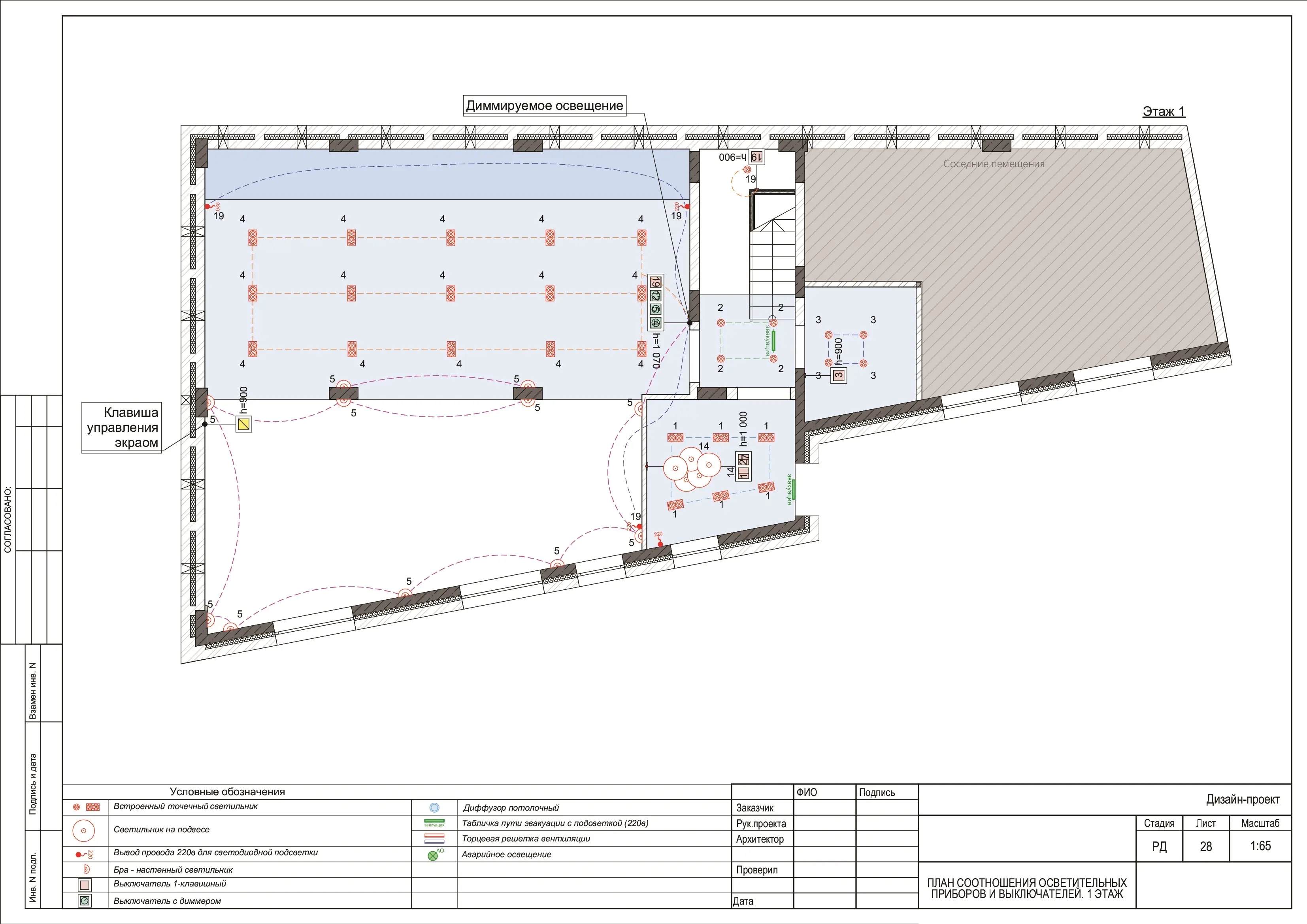

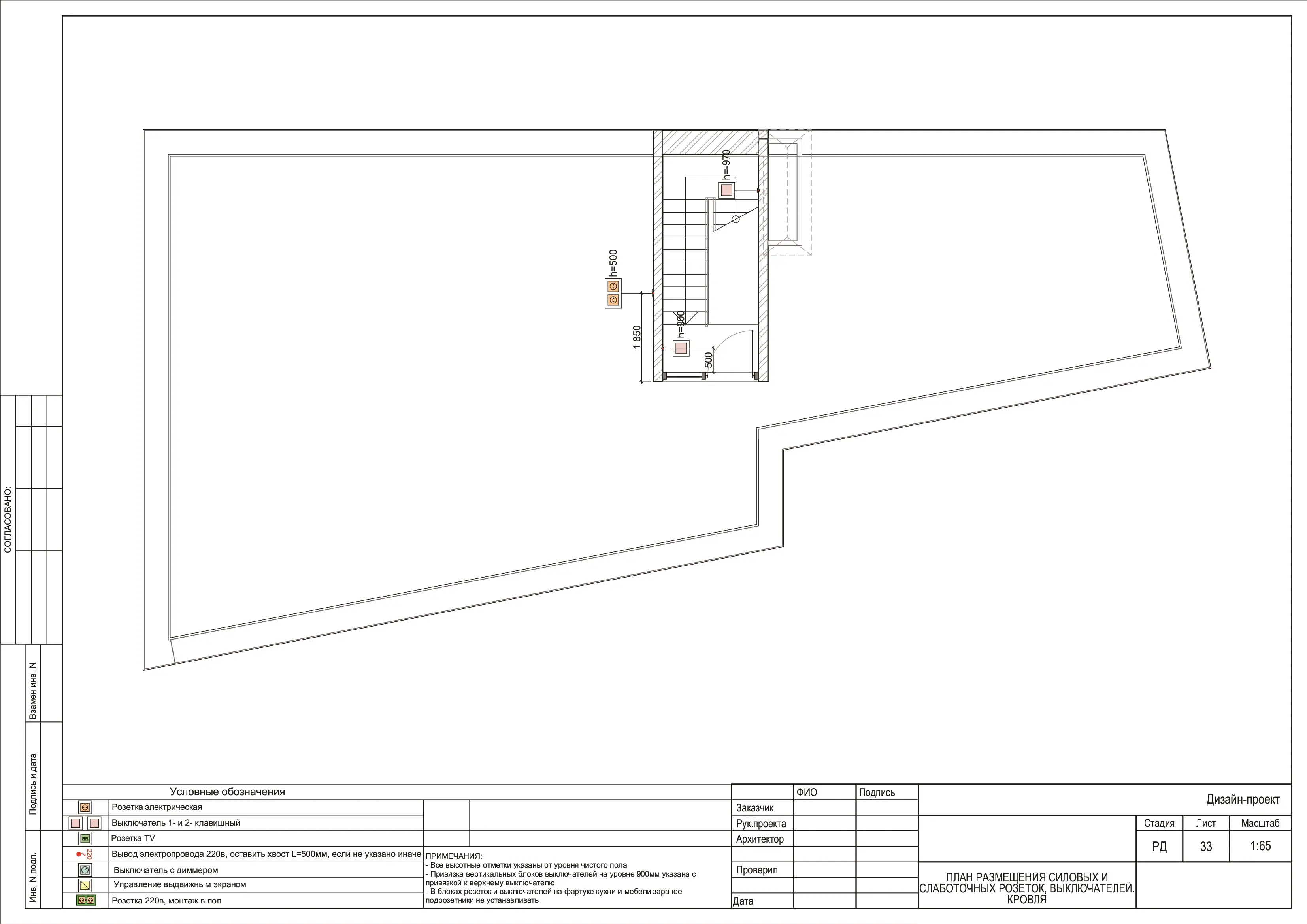

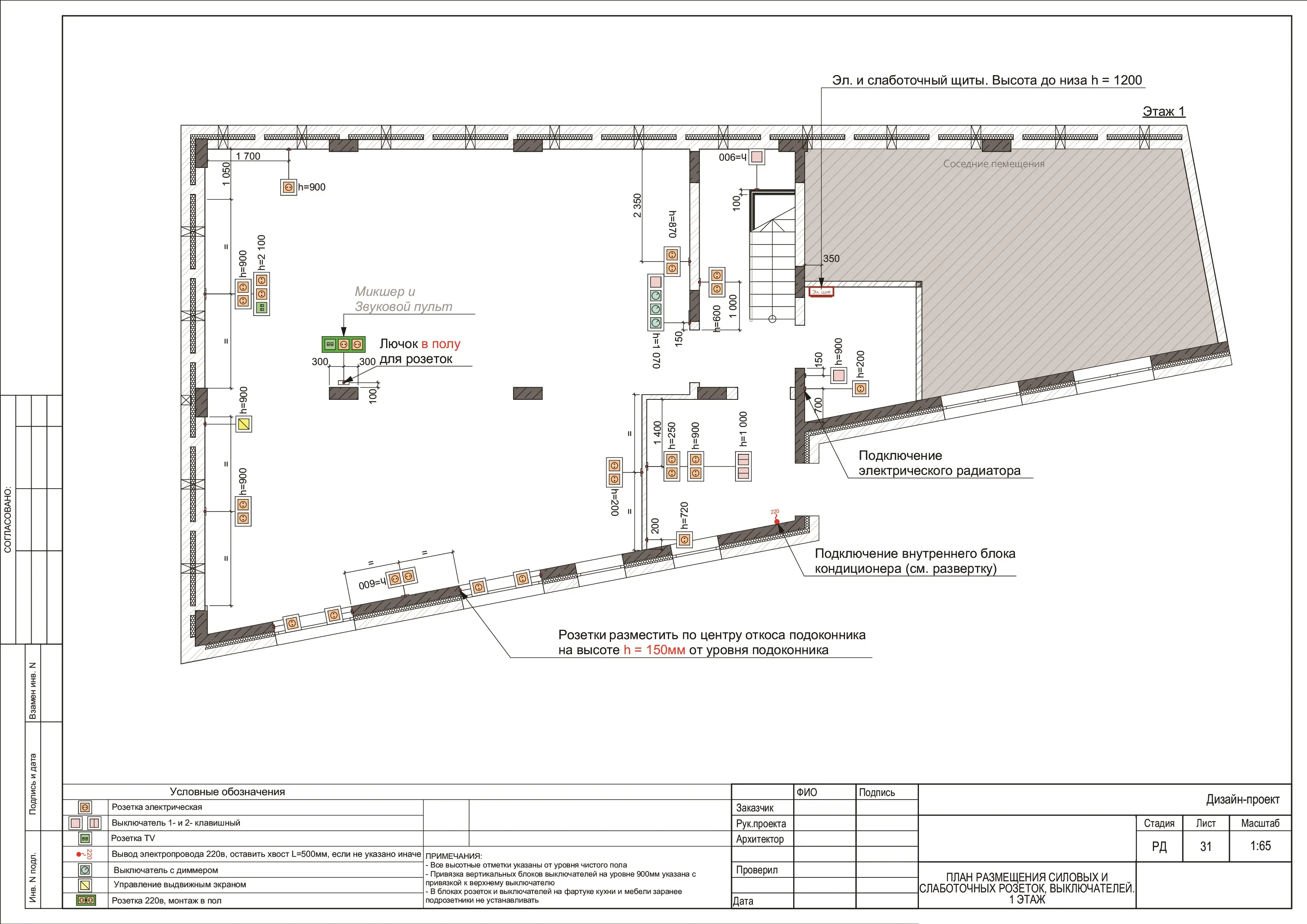

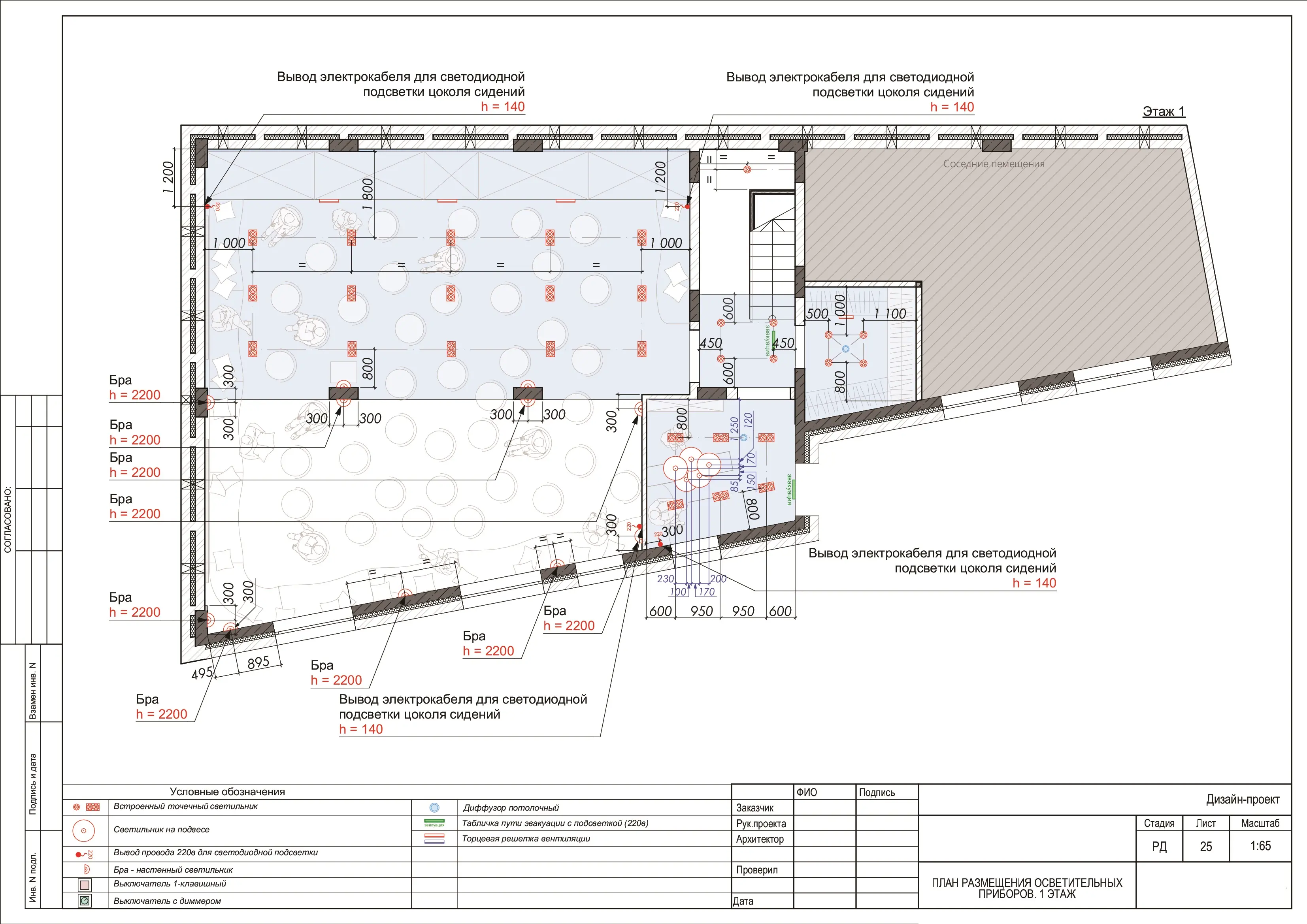

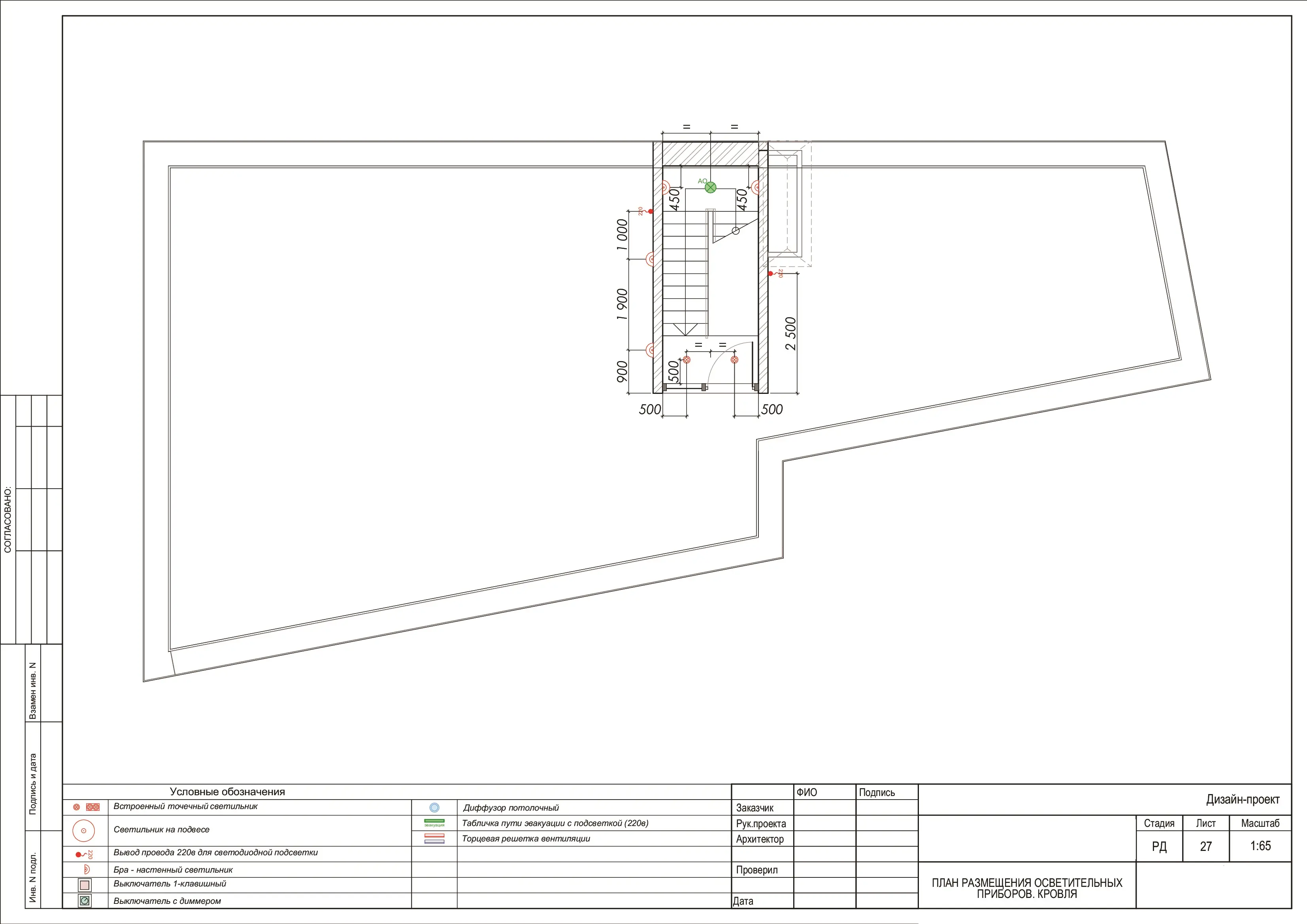

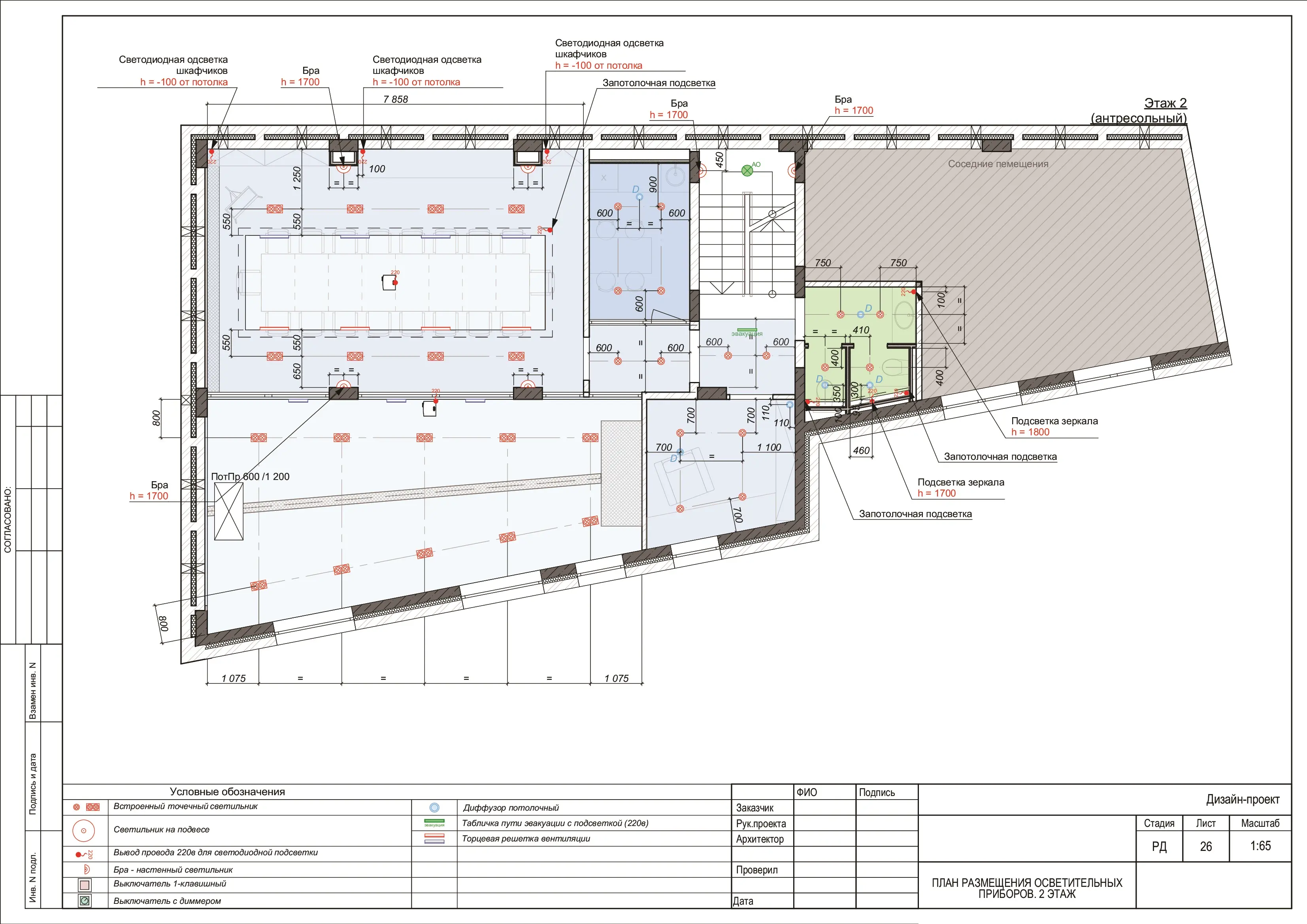

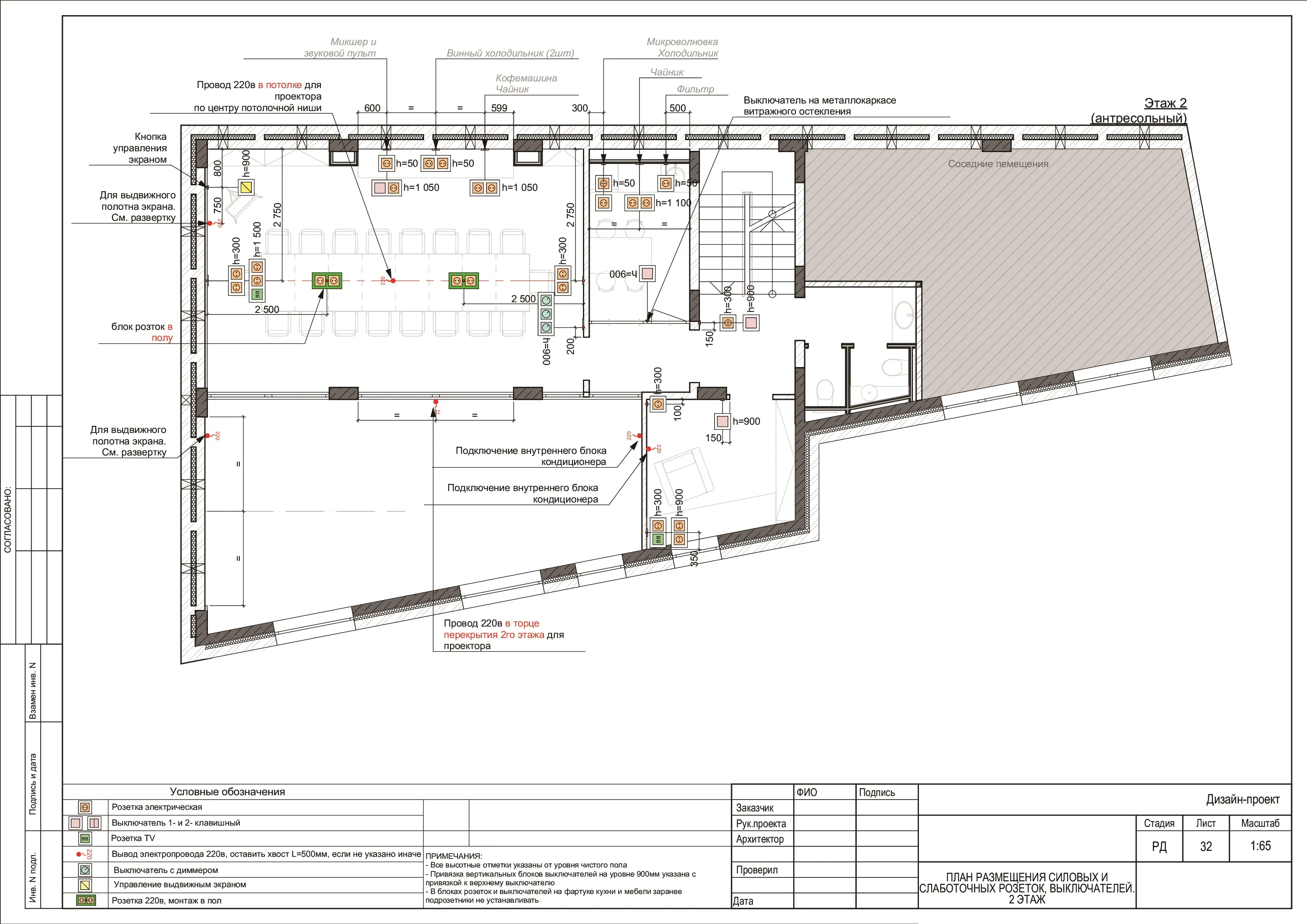

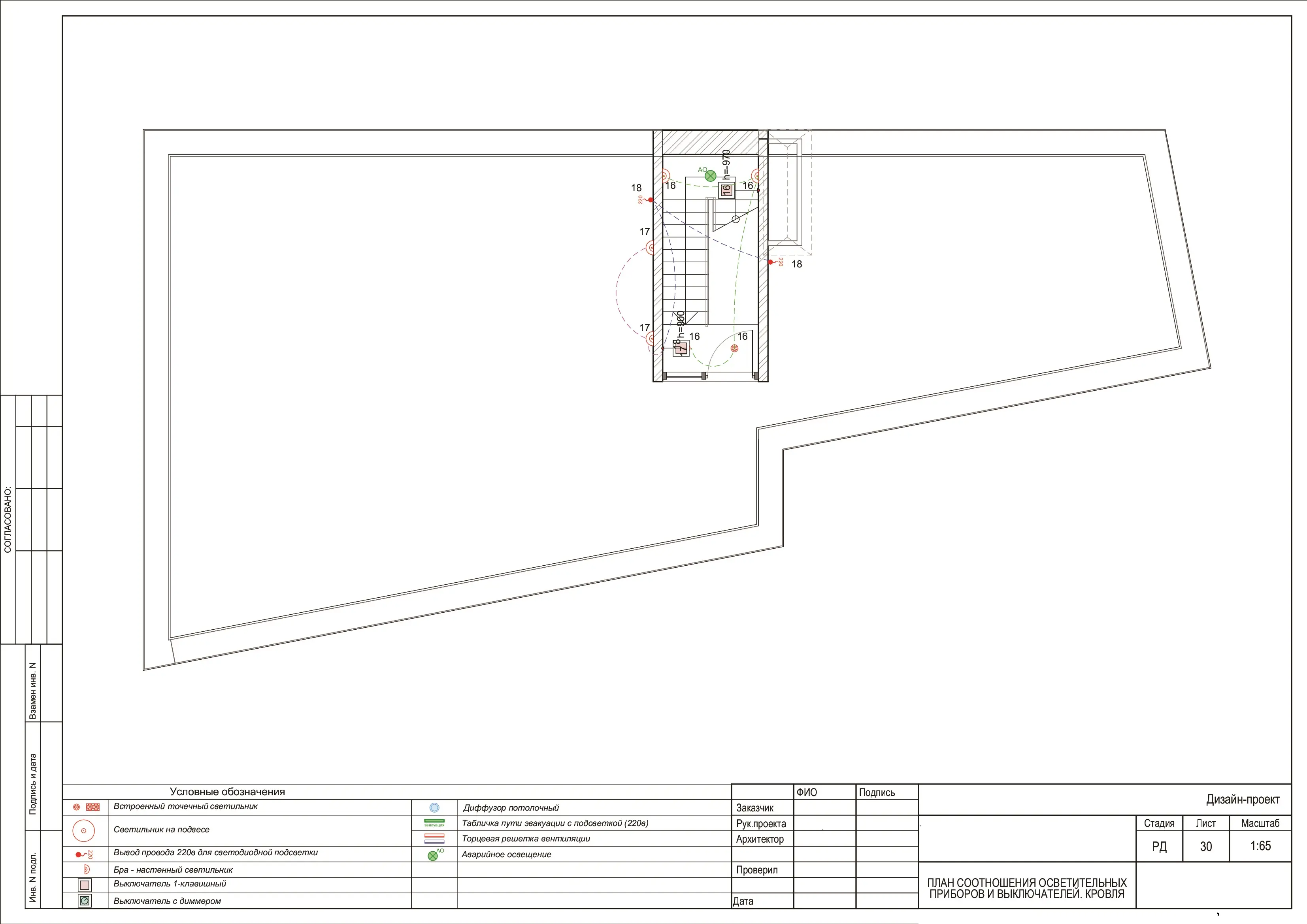

Проект содержит: схемы размещения осветительных приборов 1, 2 этажа и кровли; планы соотношения осветитетельного оборудования и выключателей поэтажно; точки размещения силовых и слаботочных розеток, выключателей.
ОБОЗНАЧЕНИЯ И ПОЯСНЕНИЯ:
Вывод электрокабеля для светодиодной подсветки цоколя сидений h = 140.
Вывод провода 220в для светодиодной подсветки.
Бра - настенный светильник.
Встроенный точечный светильник.
Светильник на подвесе.
Выключатель 1-клавишный.
Выключатель с диммером.
Диффузор потолочный.
Табличка пути эвакуации с подсветкой (220вольт).
Торцевая решетка вентиляции.
Вывод электропровода 220в, оставить хвост L=500мм, если не указано иначе.
ПРИМЕЧАНИЯ:
- Все высотные отметки указаны от уровня чистого пола.
- Привязка вертикальных блоков выключателей на уровне 900мм указана с
привязкой к верхнему выключателю.
- В блоках розеток и выключателей на фартуке кухни и мебели заранее
подрозетники не устанавливать.
