Создание системы комплексной безопасности, проект с описанием и нормативами.
На чертежах проекта: система периметральной охранной сигнализации и телевизионного наблюдения; программно-аппаратный комплекс; система контроля и управления доступом на КПП; охранное освещение и схема бесперебойного питания; пример разработки и создание системы передачи данных.
1. Исходные данные:
- Архитектурно-строительные чертежи объекта с привязкой к мемтности.
- Техническое задание с нормативами и требованиями безопастности.

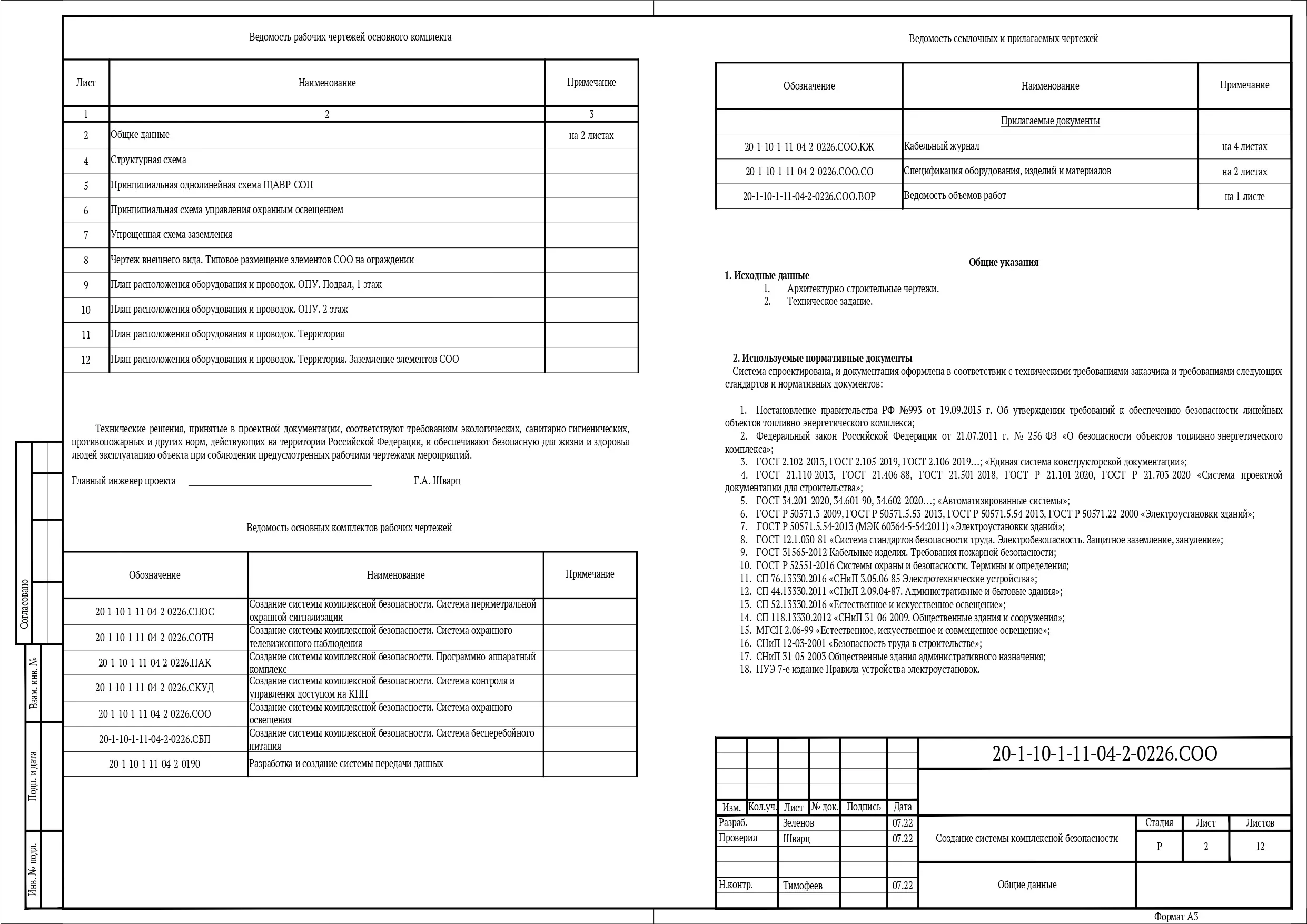

2. Используемые нормативные документы:
Система спроектирована, и документация оформлена в соответствии с техническими требованиями заказчика и требованиями следующих стандартов и нормативных документов:
1. Постановление правительства РФ №993 от 19.09.2015 г. Об утверждении требований к обеспечению безопасности линейных
объектов топливно-энергетического комплекса;
2. Федеральный закон Российской Федерации от 21.07.2011 г. № 256-ФЗ «О безопасности объектов топливно-энергетического комплекса»;
3. ГОСТ 2.102-2013, ГОСТ 2.105-2019, ГОСТ 2.106-2019…; «Единая система конструкторской документации»;
4. ГОСТ 21.110-2013, ГОСТ 21.406-88, ГОСТ 21.501-2018, ГОСТ Р 21.101-2020, ГОСТ Р 21.703-2020 «Система проектной документации для строительства»;
5. ГОСТ 34.201-2020, 34.601-90, 34.602-2020…; «Автоматизированные системы»;
6. ГОСТ Р 50571.3-2009, ГОСТ Р 50571.5.53-2013, ГОСТ Р 50571.5.54-2013, ГОСТ Р 50571.22-2000 «Электроустановки зданий»;
7. ГОСТ Р 50571.5.54-2013 (МЭК 60364-5-54:2011) «Электроустановки зданий»;
8. ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление»;
9. ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности;
10. ГОСТ Р 52551-2016 Системы охраны и безопасности. Термины и определения;
11. СП 76.13330.2016 «СНиП 3.05.06-85 Электротехнические устройства»;
12. СП 44.13330.2011 «СНиП 2.09.04-87. Административные и бытовые здания»;
13. СП 52.13330.2016 «Естественное и искусственное освещение»;
14. СП 118.13330.2012 «СНиП 31-06-2009. Общественные здания и сооружения»;
15. МГСН 2.06-99 «Естественное, искусственное и совмещенное освещение»;
16. СНиП 12-03-2001 «Безопасность труда в строительстве»;
17. СНиП 31-05-2003 Общественные здания административного назначения;
18. ПУЭ 7-е издание Правила устройства электроустановок.

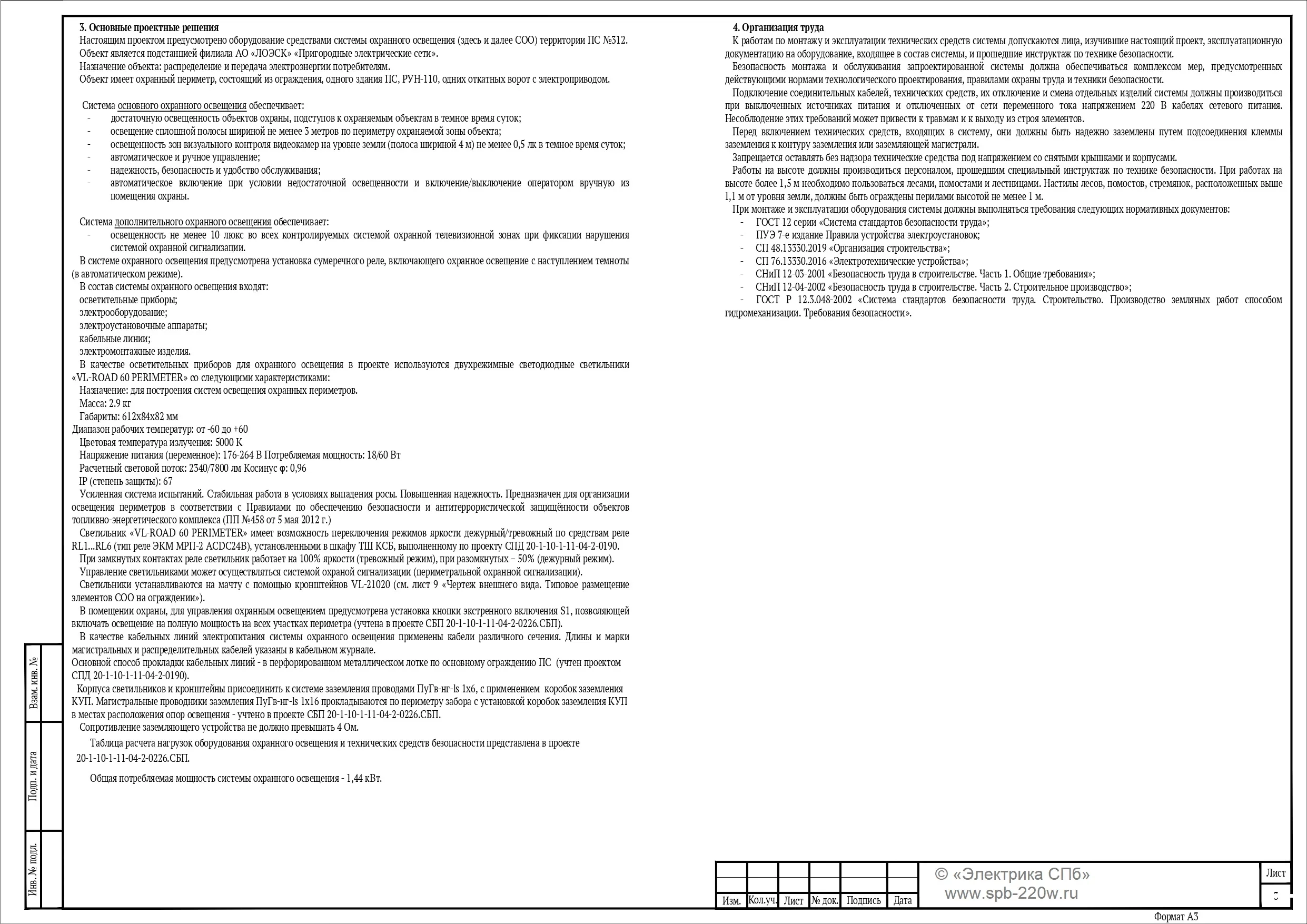

3. Основные проектные решения:

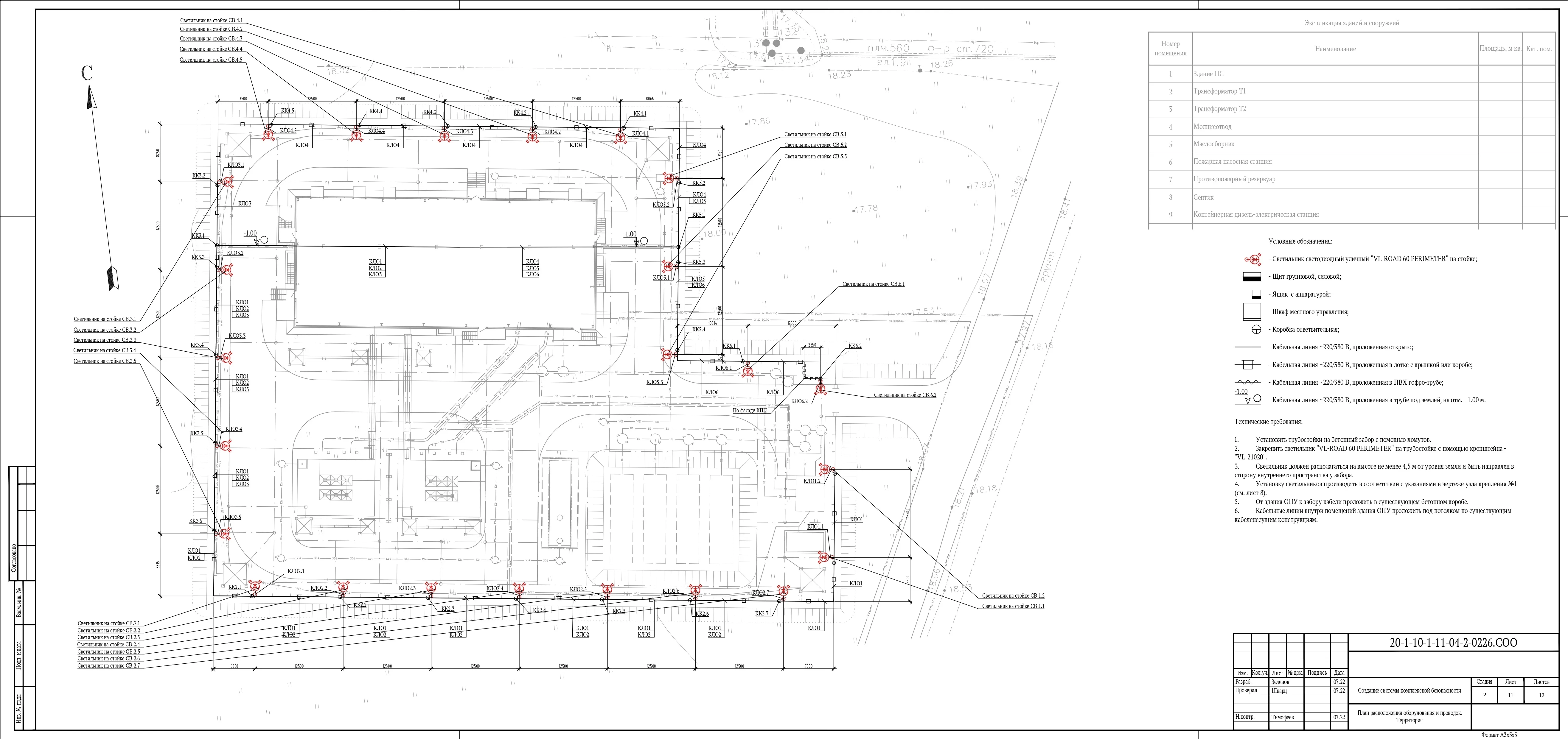

Настоящим проектом предусмотрено оборудование средствами системы охранного освещения (здесь и далее СОО) территории ПС №312.
Объект является подстанцией филиала АО «ЛОЭСК» «Пригородные электрические сети».
Назначение объекта: распределение и передача электроэнергии потребителям.
Объект имеет охранный периметр, состоящий из ограждения, одного здания ПС, РУН-110, одних откатных ворот с электроприводом. Система основного охранного освещения обеспечивает:
- достаточную освещенность объектов охраны, подступов к охраняемым объектам в темное время суток;
- освещение сплошной полосы шириной не менее 3 метров по периметру охраняемой зоны объекта;
- освещенность зон визуального контроля видеокамер на уровне земли (полоса шириной 4 м) не менее 0,5 лк в темное время суток;
- автоматическое и ручное управление; - надежность, безопасность и удобство обслуживания;
- автоматическое включение при условии недостаточной освещенности и включение/выключение оператором вручную из помещения охраны.
Система дополнительного охранного освещения обеспечивает:
- освещенность не менее 10 люкс во всех контролируемых системой охранной телевизионной зонах при фиксации нарушения
системой охранной сигнализации.
В системе охранного освещения предусмотрена установка сумеречного реле, включающего охранное освещение с наступлением темноты
(в автоматическом режиме).

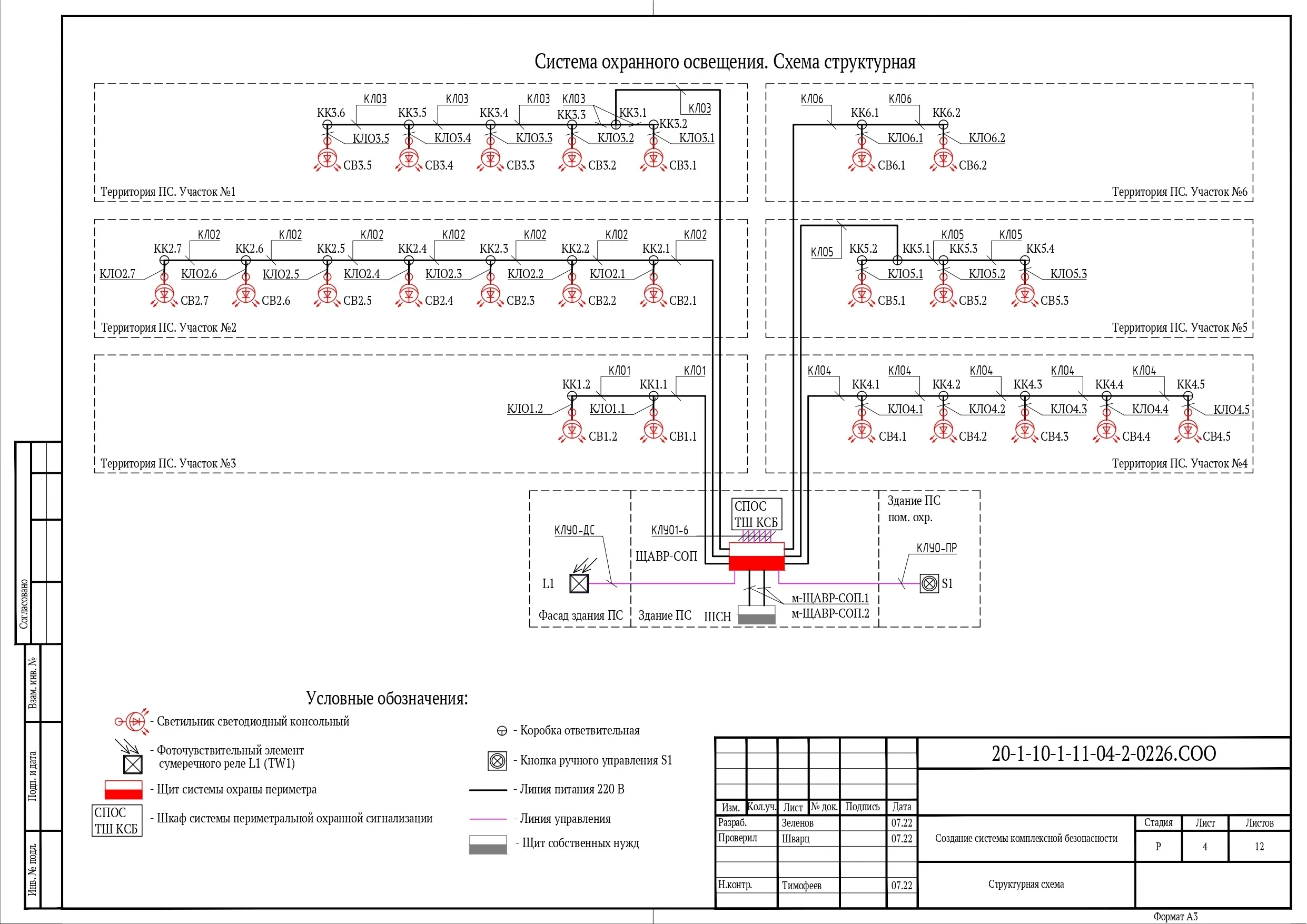

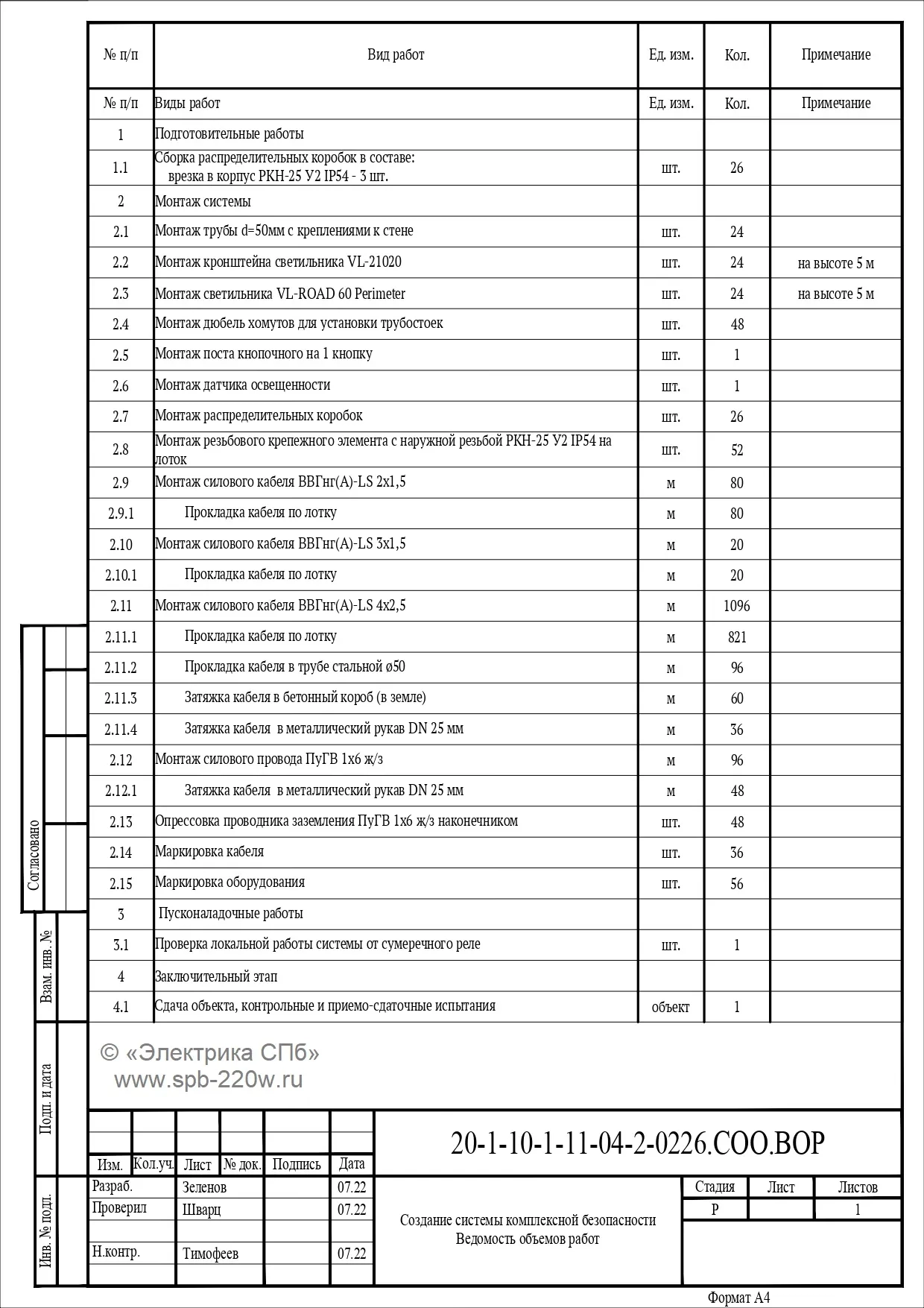

В состав системы охранного освещения входят:
осветительные приборы; электрооборудование; электроустановочные аппараты; кабельные линии; электромонтажные изделия.

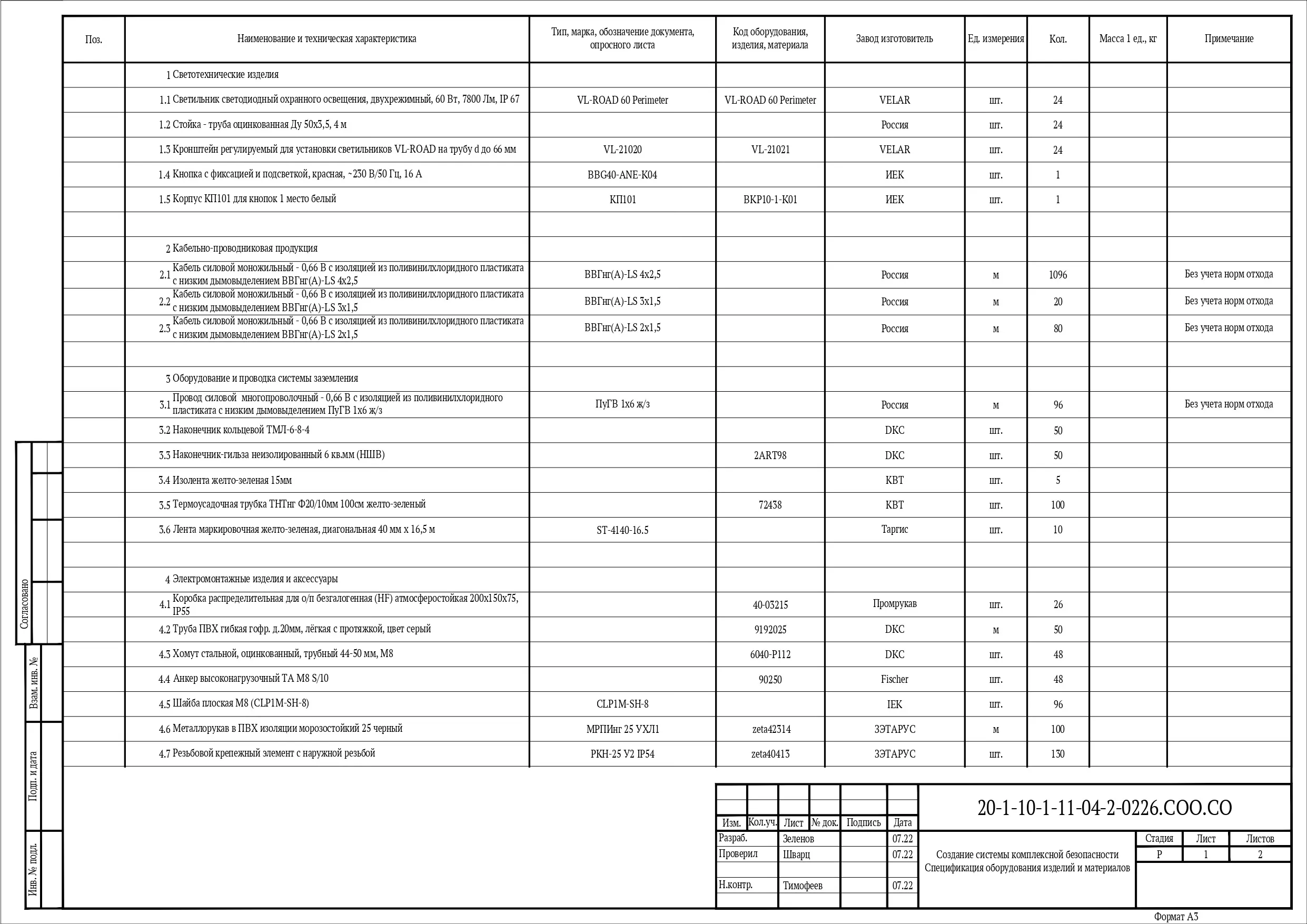

В качестве осветительных приборов для охранного освещения в проекте используются двухрежимные светодиодные светильники
«VL-ROAD 60 PERIMETER» со следующими характеристиками:
Назначение: для построения систем освещения охранных периметров. Масса: 2.9 кг Габариты: 612х84х82 мм. Диапазон рабочих температур: от -60 до +60. Цветовая температура излучения: 5000 K. Напряжение питания (переменное): 176-264 В. Потребляемая мощность: 18/60 Вт. Расчетный световой поток: 2340/7800 лм Косинус ?: 0,96 IP (степень защиты): 67.
Усиленная система испытаний. Стабильная работа в условиях выпадения росы. Повышенная надежность. Предназначен для организации
освещения периметров в соответствии с Правилами по обеспечению безопасности и антитеррористической защищённости объектов
топливно-энергетического комплекса (ПП №458 от 5 мая 2012 г.)

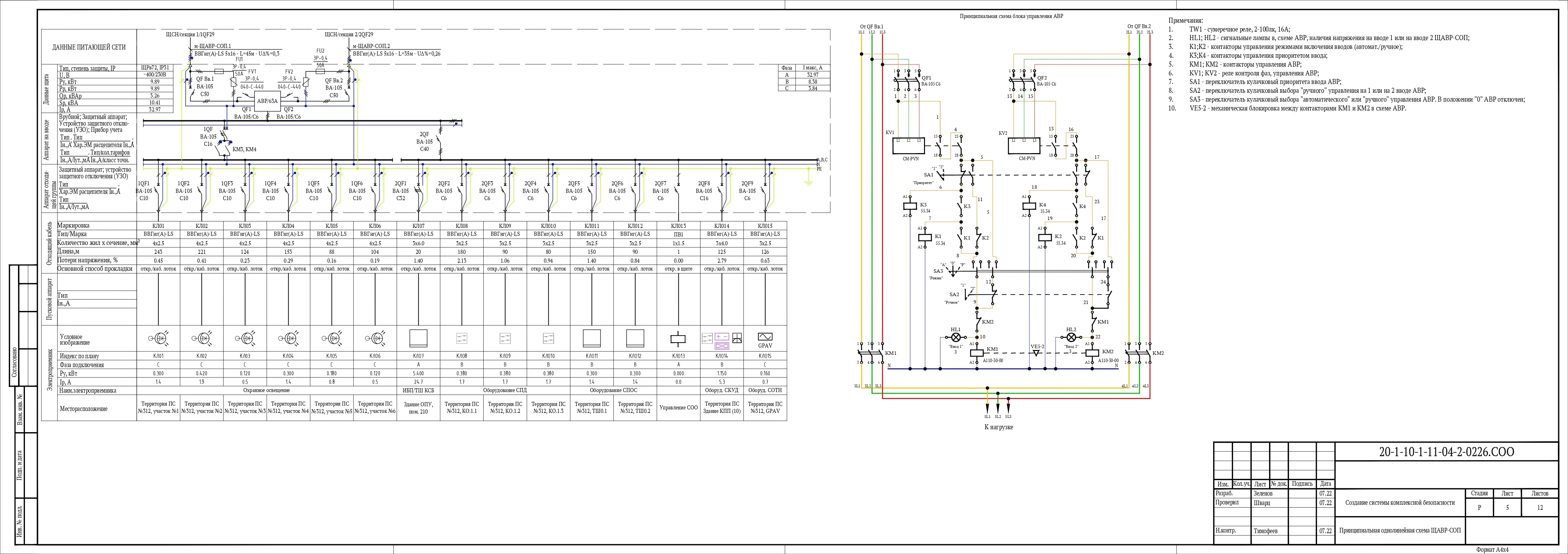

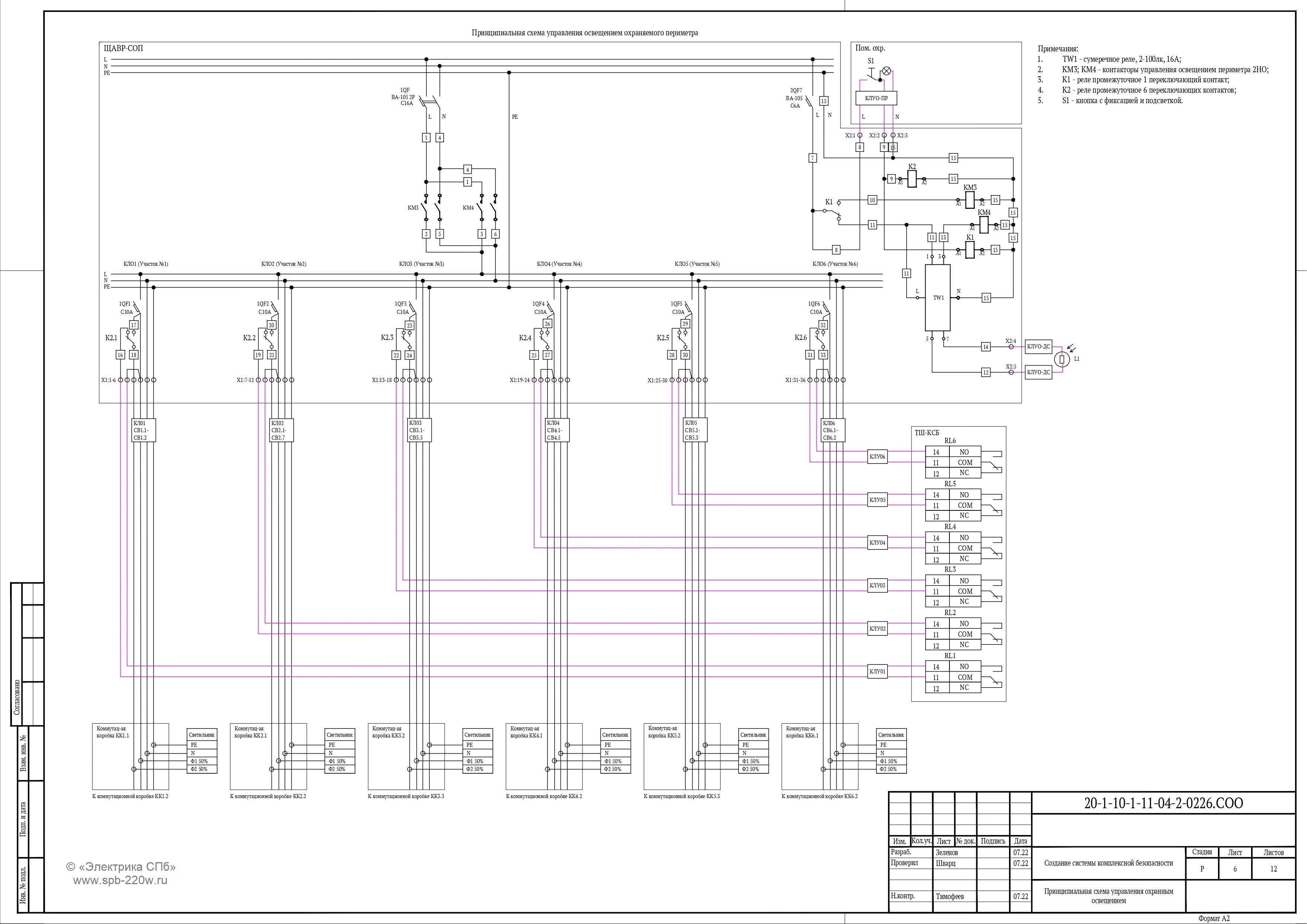

Светильник «VL-ROAD 60 PERIMETER» имеет возможность переключения режимов яркости дежурный/тревожный по средствам реле
RL1...RL6 (тип реле ЭКМ МРП-2 ACDC24В), установленными в шкафу ТШ КСБ, выполненному по проекту СПД 20-1-10-1-11-04-2-0190.
При замкнутых контактах реле светильник работает на 100% яркости (тревожный режим), при разомкнутых – 50% (дежурный режим).
Управление светильниками может осуществляться системой охраной сигнализации (периметральной охранной сигнализации).

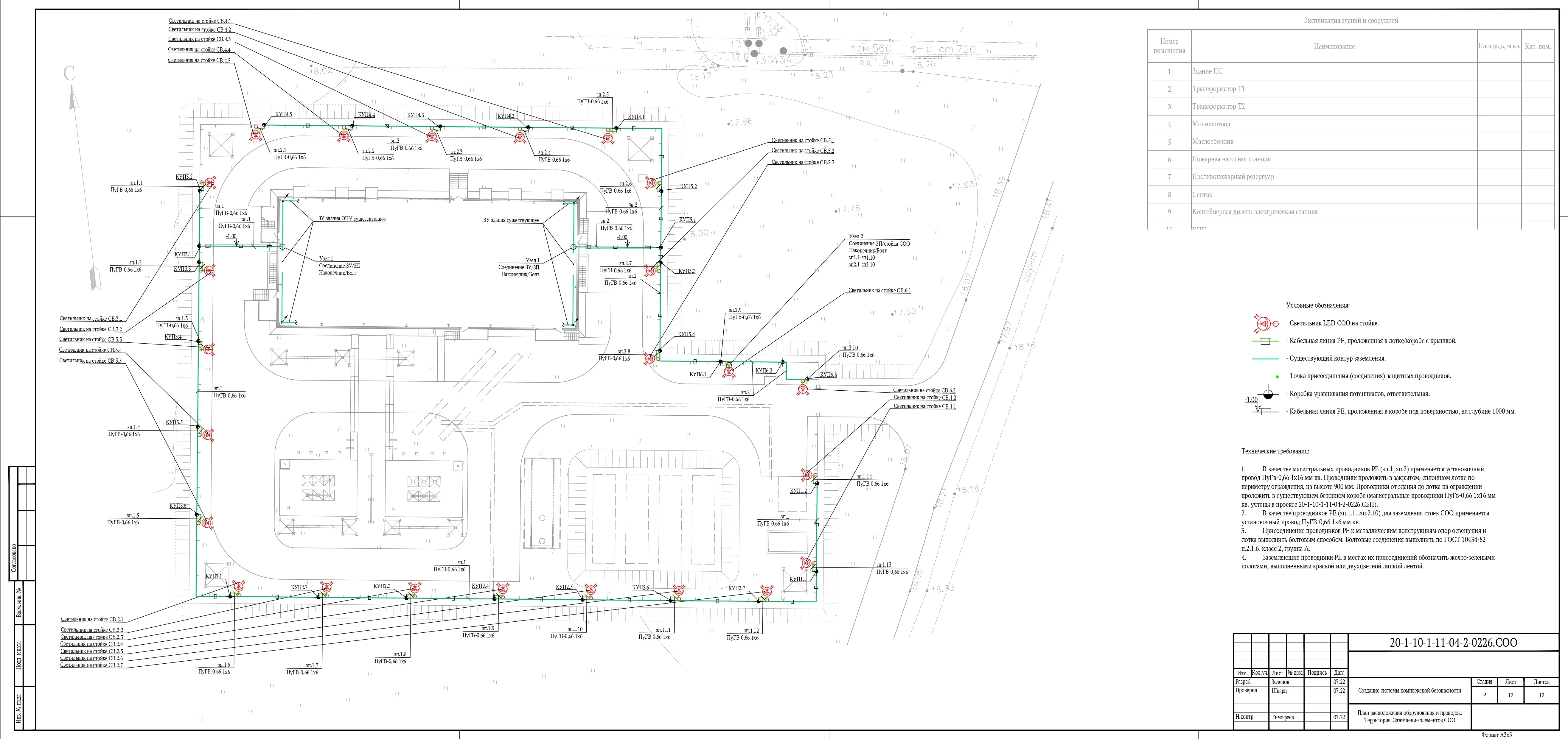

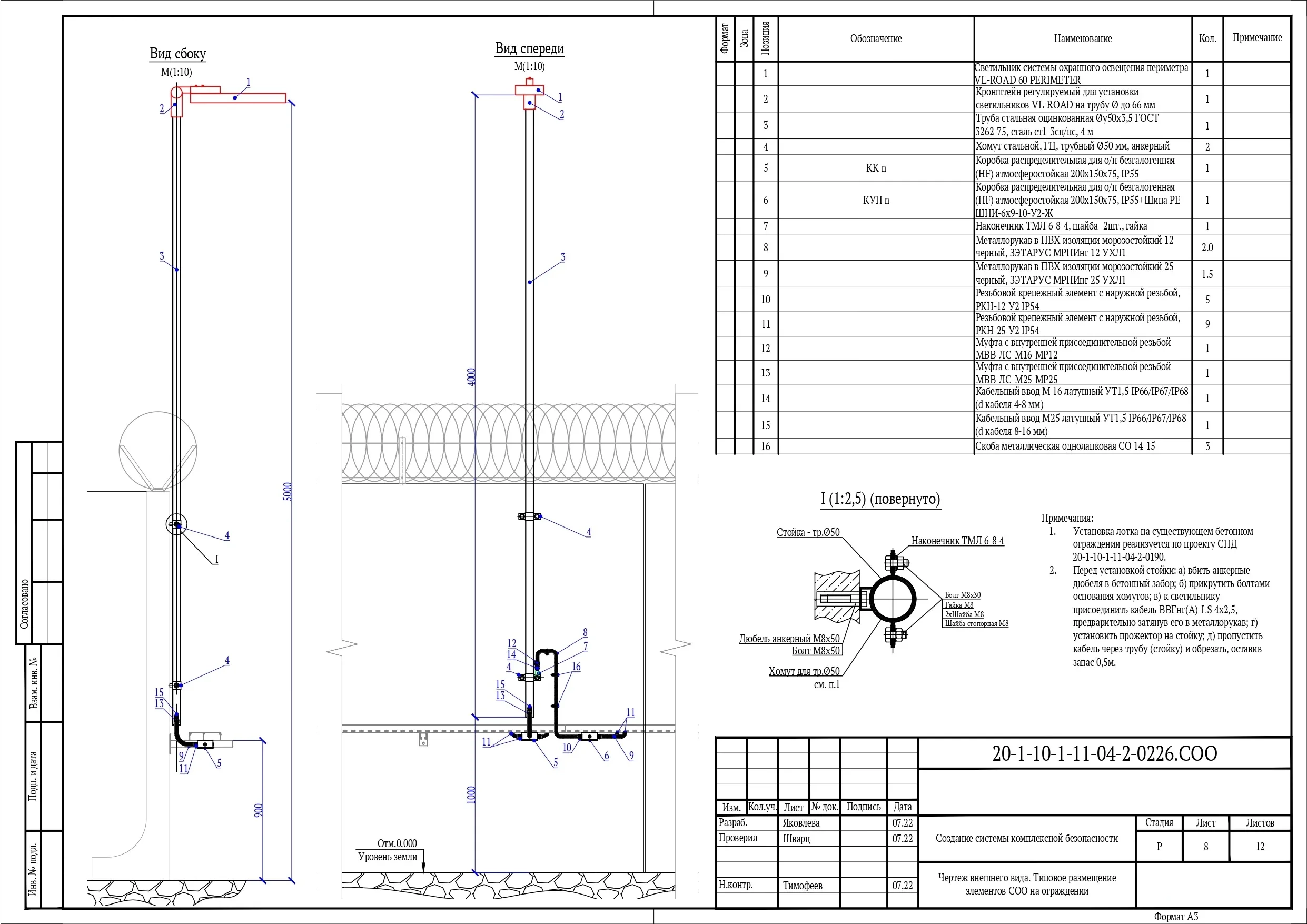

Светильники устанавливаются на мачту с помощью кронштейнов VL-21020 (см. лист 9 «Чертеж внешнего вида. Типовое размещение
элементов СОО на ограждении»).

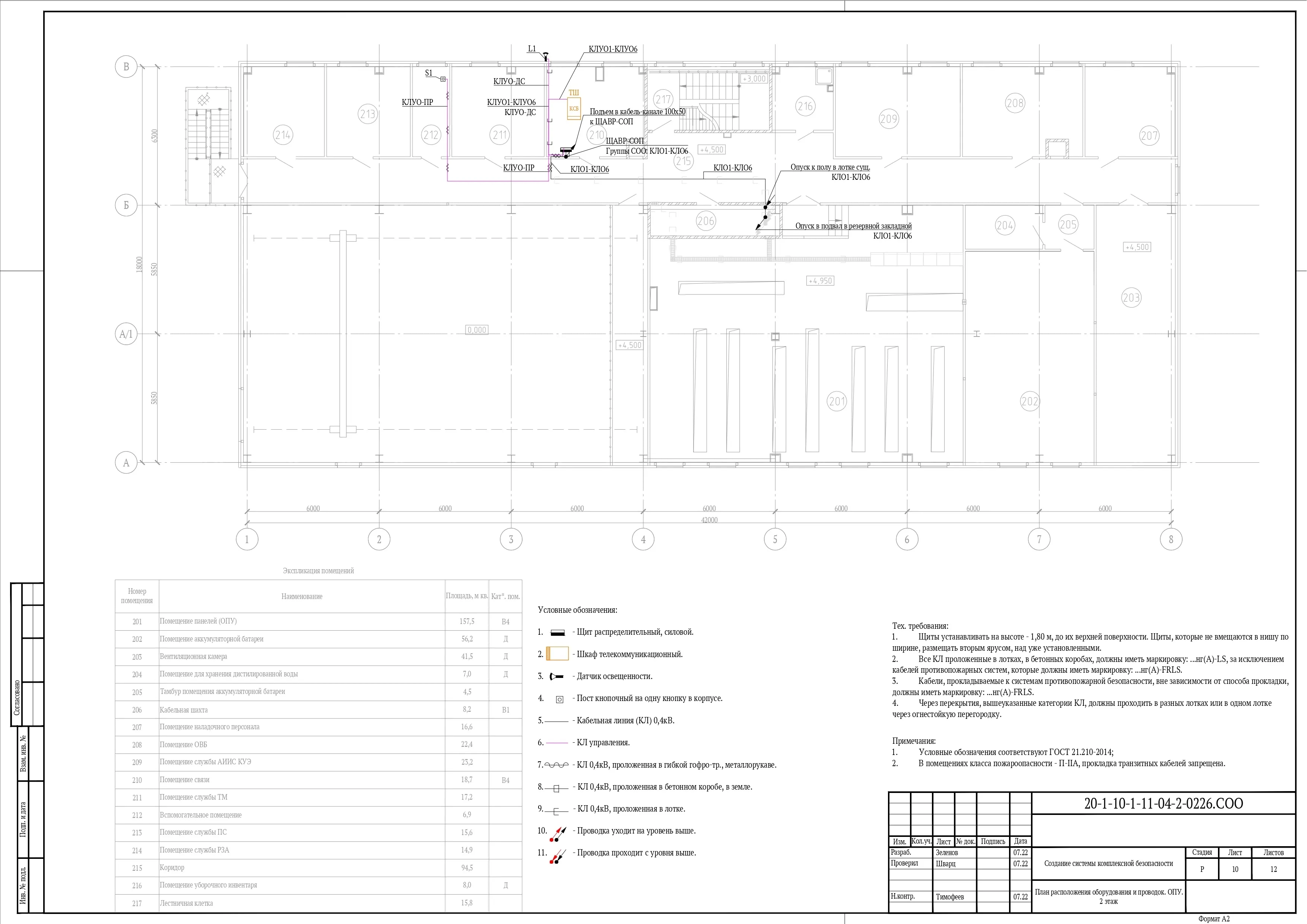

В помещении охраны, для управления охранным освещением предусмотрена установка кнопки экстренного включения S1, позволяющей включать освещение на полную мощность на всех участках периметра (учтена в проекте СБП 20-1-10-1-11-04-2-0226.СБП).

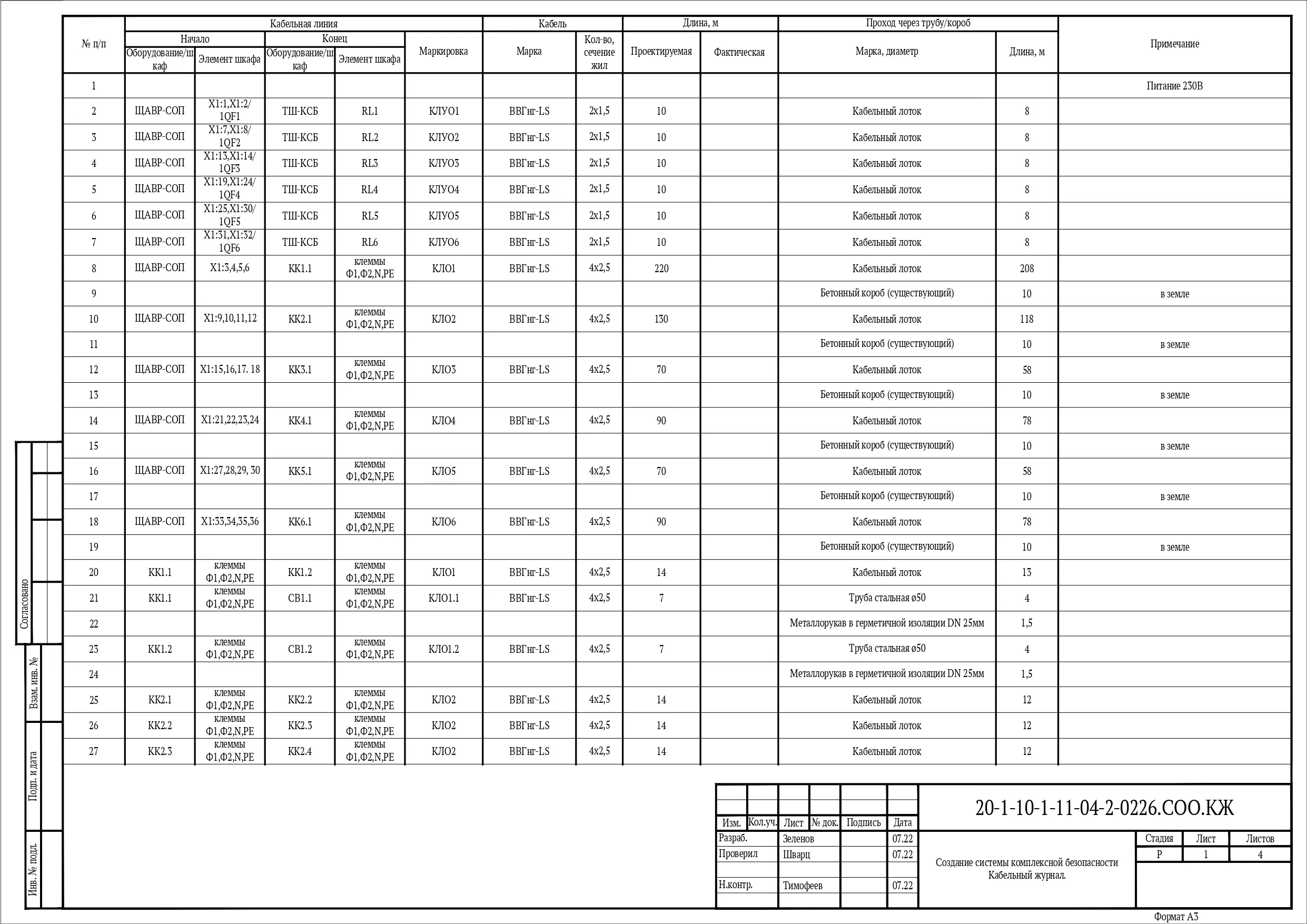

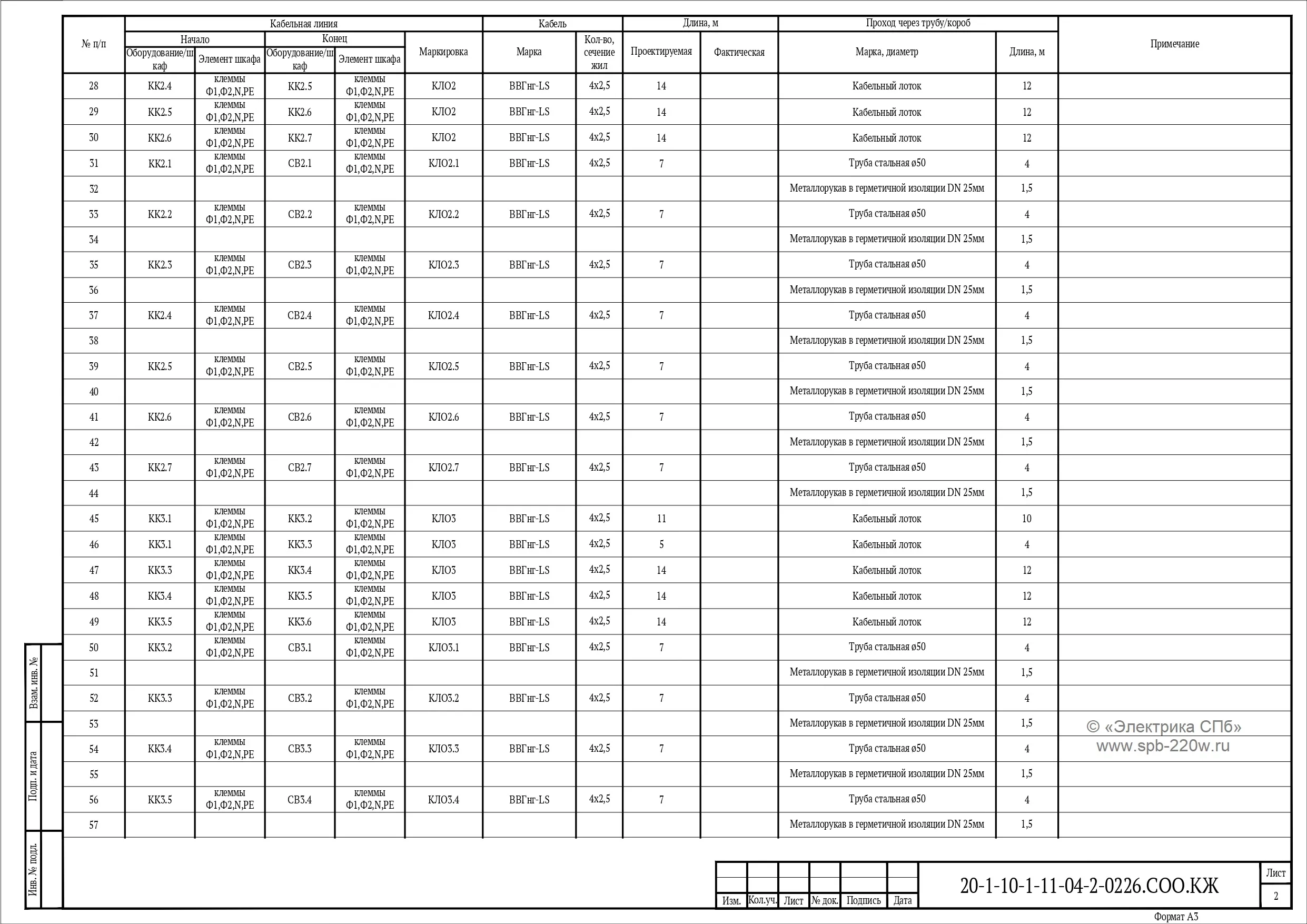

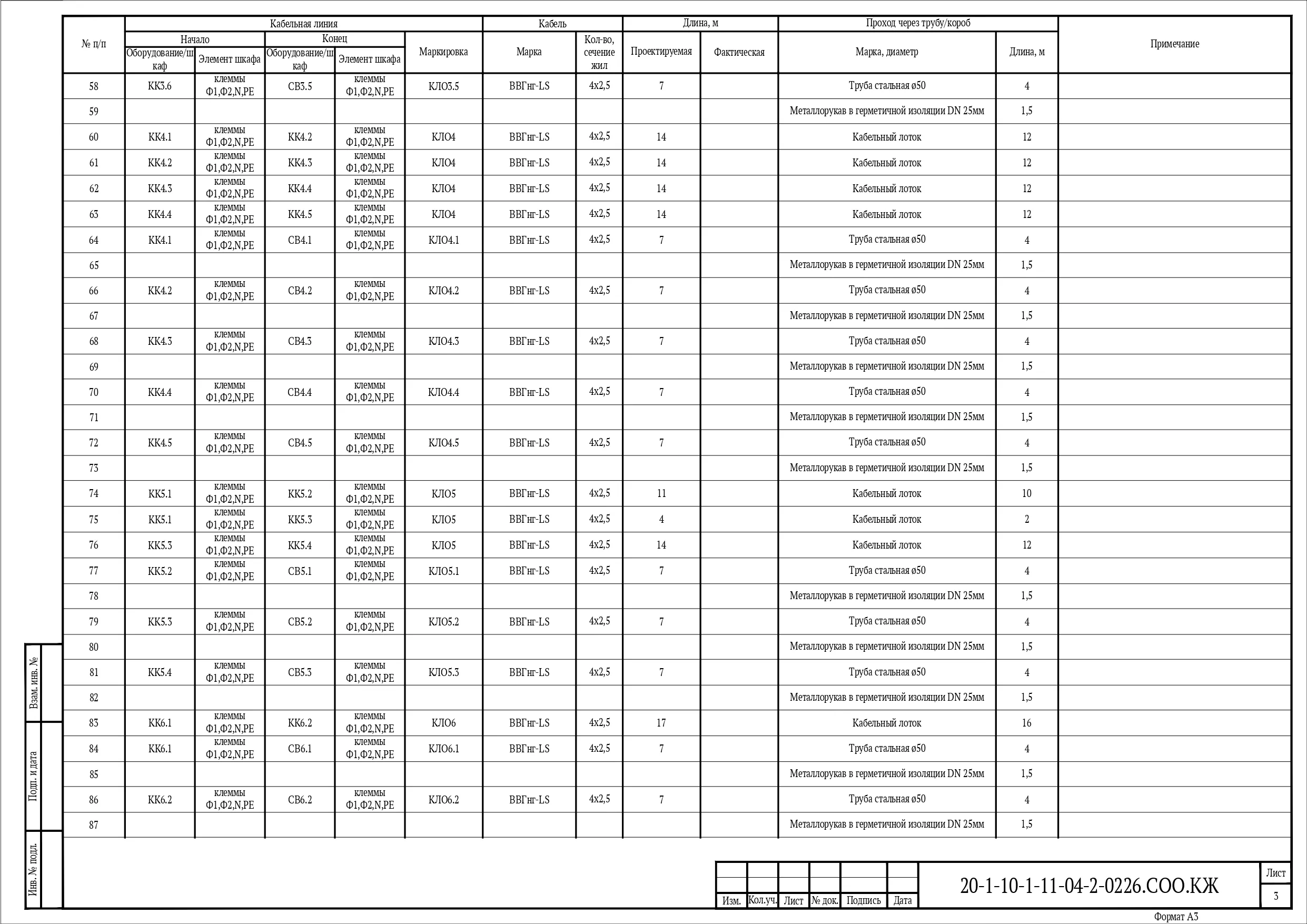

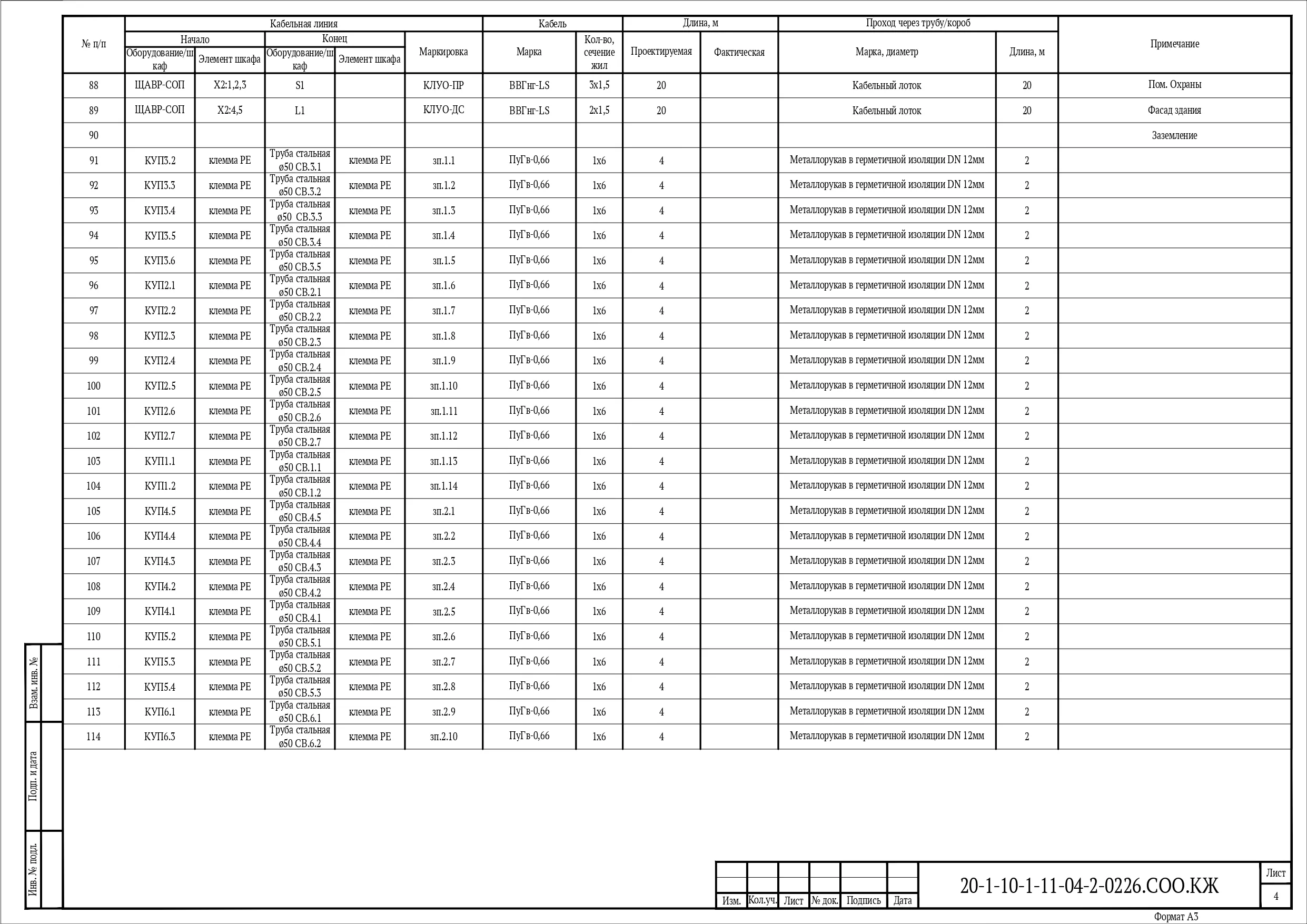

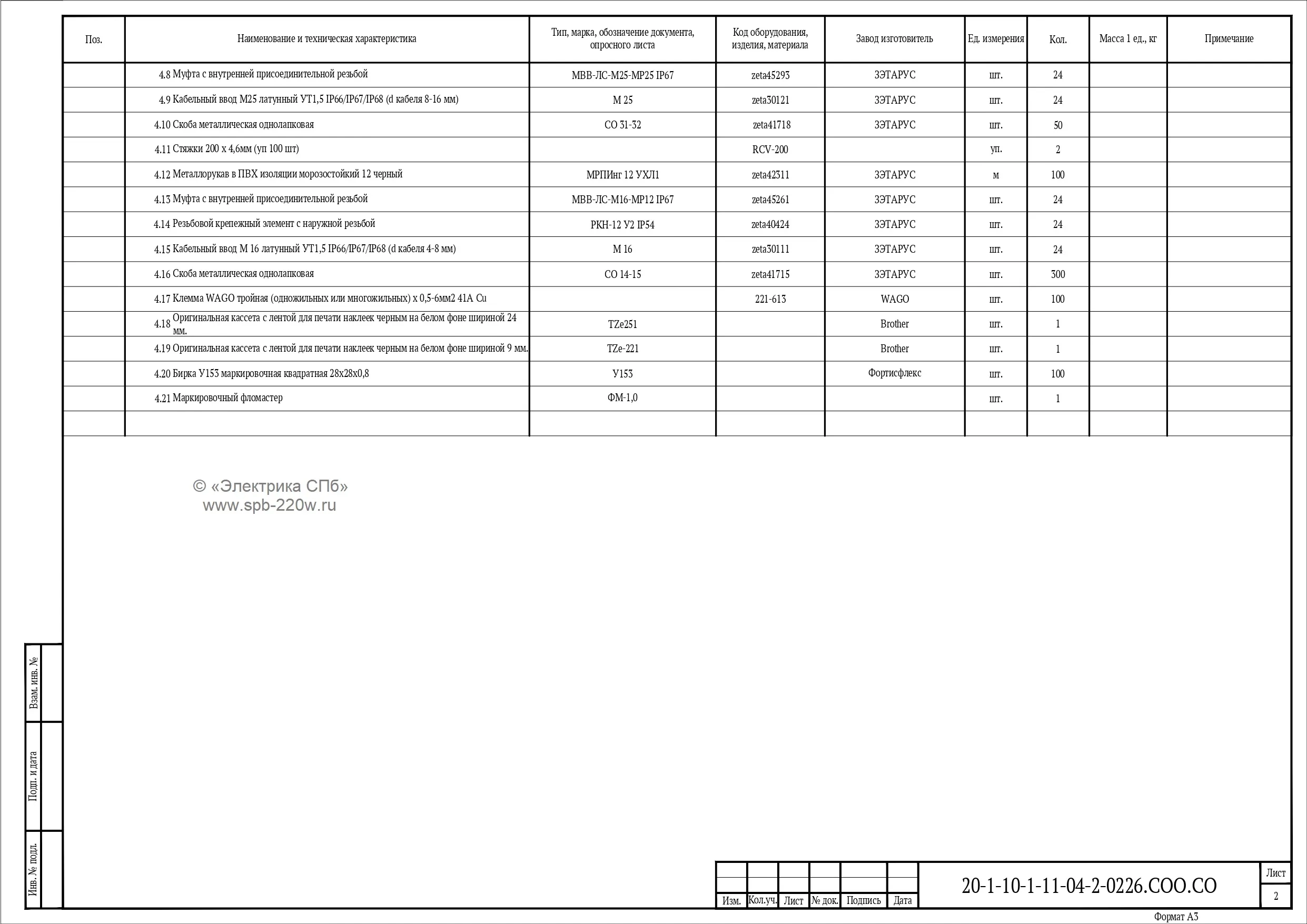

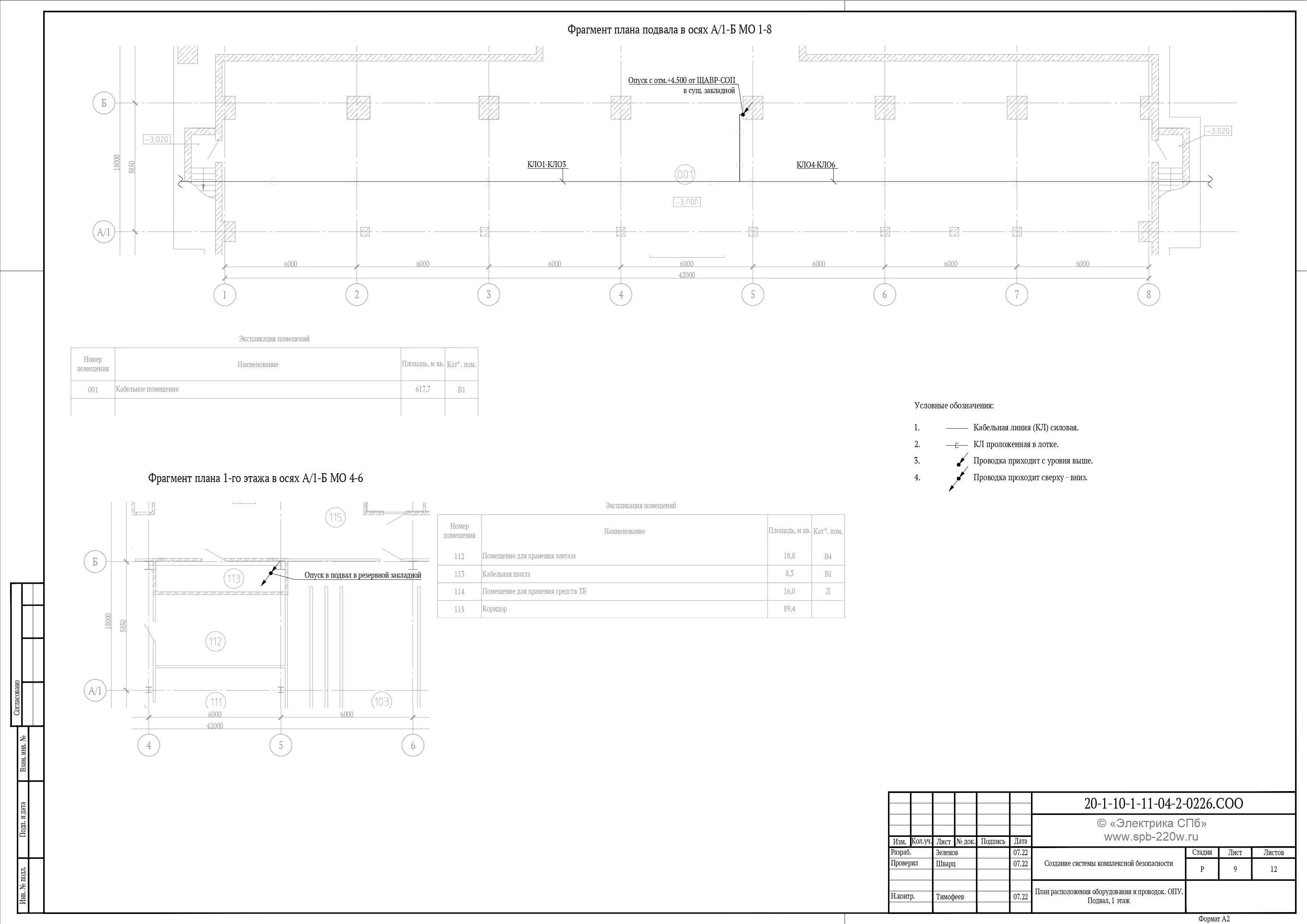

В качестве кабельных линий электропитания системы охранного освещения применены кабели различного сечения. Длины и марки
магистральных и распределительных кабелей указаны в кабельном журнале. Основной способ прокладки кабельных линий - в перфорированном металлическом лотке по основному ограждению ПС (учтен проектом СПД 20-1-10-1-11-04-2-0190).

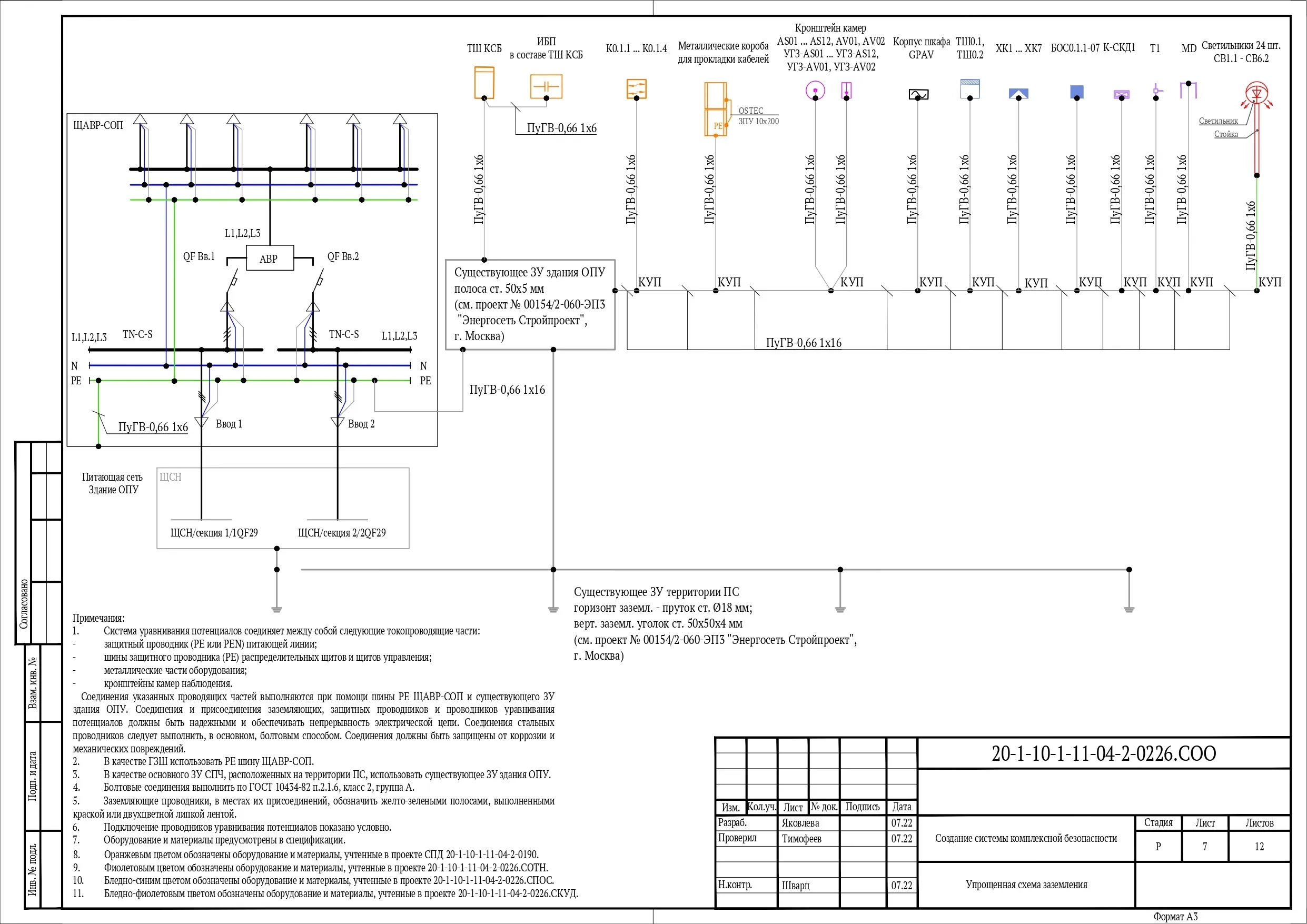

Корпуса светильников и кронштейны присоединить к системе заземления проводами ПуГв-нг-ls 1х6, с применением коробок заземления
КУП. Магистральные проводники заземления ПуГв-нг-ls 1х16 прокладываются по периметру забора с установкой коробок заземления КУП
в местах расположения опор освещения - учтено в проекте СБП 20-1-10-1-11-04-2-0226.СБП.
Сопротивление заземляющего устройства не должно превышать 4 Ом.
Таблица расчета нагрузок оборудования охранного освещения и технических средств безопасности представлена в проекте 20-1-10-1-11-04-2-0226.СБП. Общая потребляемая мощность системы охранного освещения - 1,44 кВт.
4. Организация труда:
К работам по монтажу и эксплуатации технических средств системы допускаются лица, изучившие настоящий проект, эксплуатационную
документацию на оборудование, входящее в состав системы, и прошедшие инструктаж по технике безопасности.
Безопасность монтажа и обслуживания запроектированной системы должна обеспечиваться комплексом мер, предусмотренных
действующими нормами технологического проектирования, правилами охраны труда и техники безопасности.
Подключение соединительных кабелей, технических средств, их отключение и смена отдельных изделий системы должны производиться
при выключенных источниках питания и отключенных от сети переменного тока напряжением 220 В кабелях сетевого питания.
Несоблюдение этих требований может привести к травмам и к выходу из строя элементов. Перед включением технических средств, входящих в систему, они должны быть надежно заземлены путем подсоединения клеммы
заземления к контуру заземления или заземляющей магистрали.
Запрещается оставлять без надзора технические средства под напряжением со снятыми крышками и корпусами. Работы на высоте должны производиться персоналом, прошедшим специальный инструктаж по технике безопасности. При работах на
высоте более 1,5 м необходимо пользоваться лесами, помостами и лестницами. Настилы лесов, помостов, стремянок, расположенных выше 1,1 м от уровня земли, должны быть ограждены перилами высотой не менее 1 м.
При монтаже и эксплуатации оборудования системы должны выполняться требования следующих нормативных документов:
- ГОСТ 12 серии «Система стандартов безопасности труда»;
- ПУЭ 7-е издание Правила устройства электроустановок;
- СП 48.13330.2019 «Организация строительства»;
- СП 76.13330.2016 «Электротехнические устройства»;
- СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;
- СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»;
- ГОСТ Р 12.3.048-2002 «Система стандартов безопасности труда. Строительство. Производство земляных работ способом
гидромеханизации. Требования безопасности».
