Электрика в доме из бруса 236м2, проект разводки.
Для элнктроснабжения в деревянном доме согласно чертежей должно быть 70 электро точек (28 розеток, 22 выключателя, 2 светильников (бра и точечных светильников), 24 распаечные коробки.

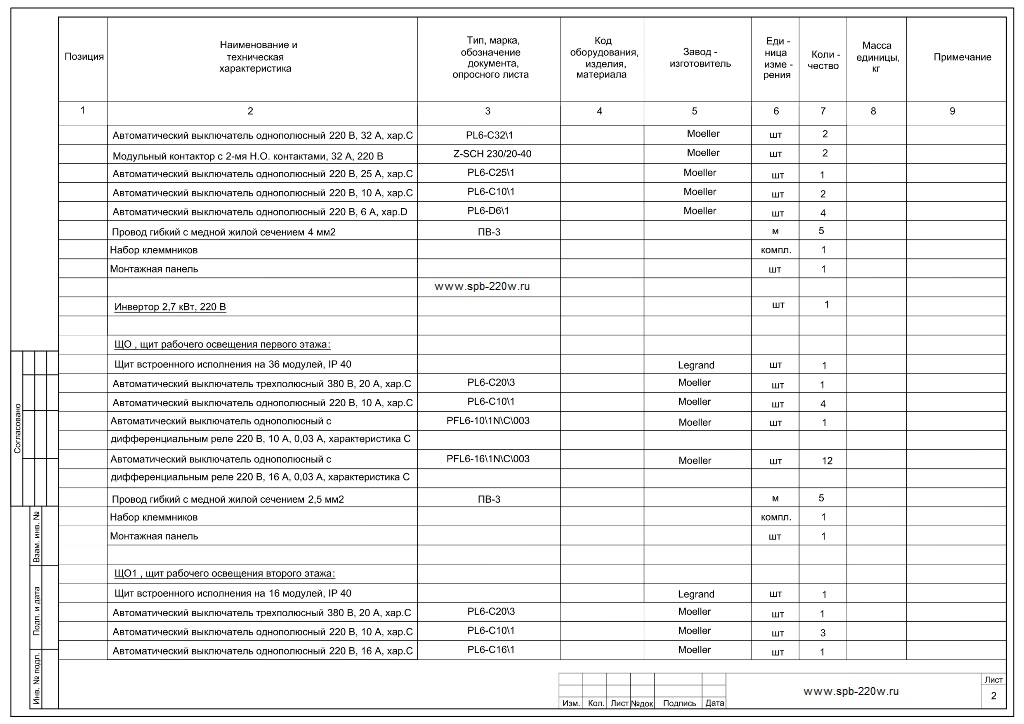

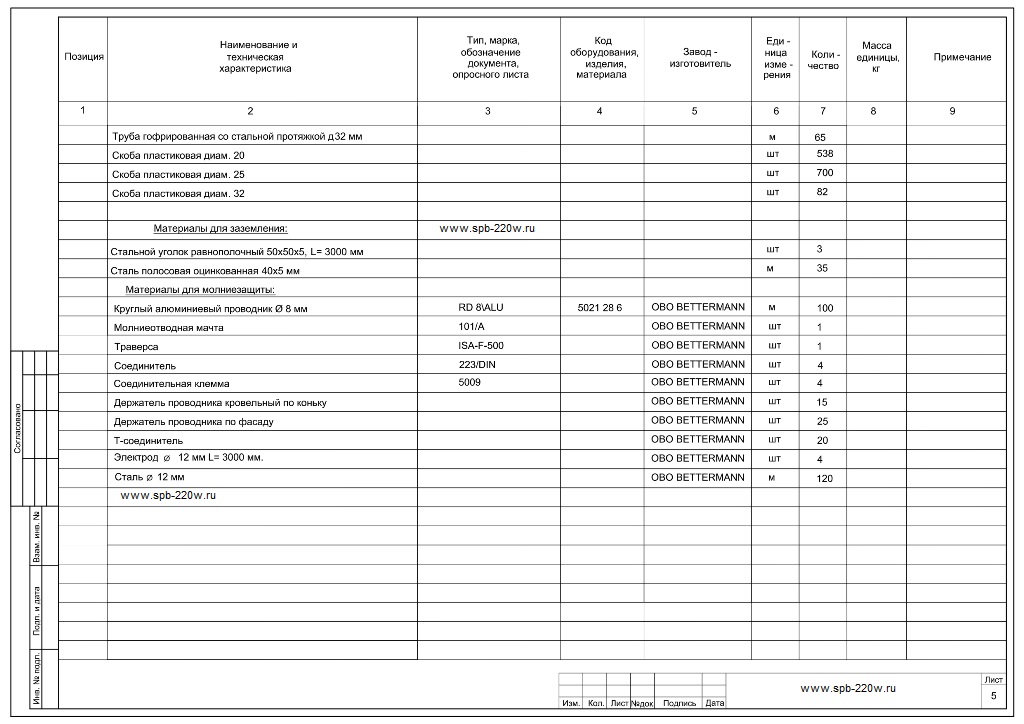

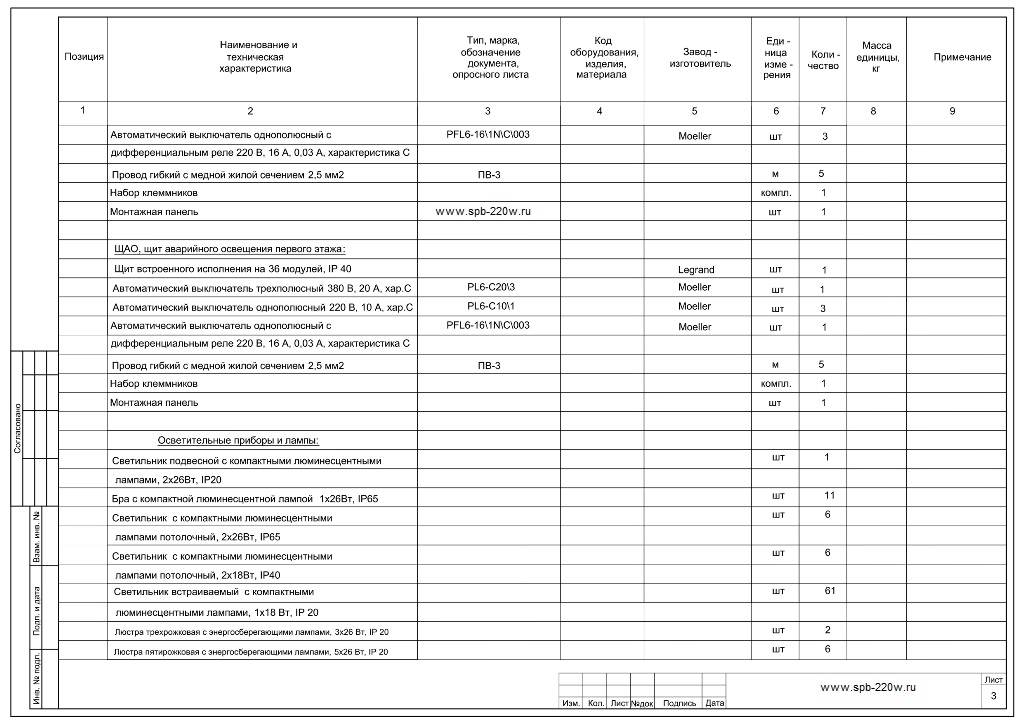

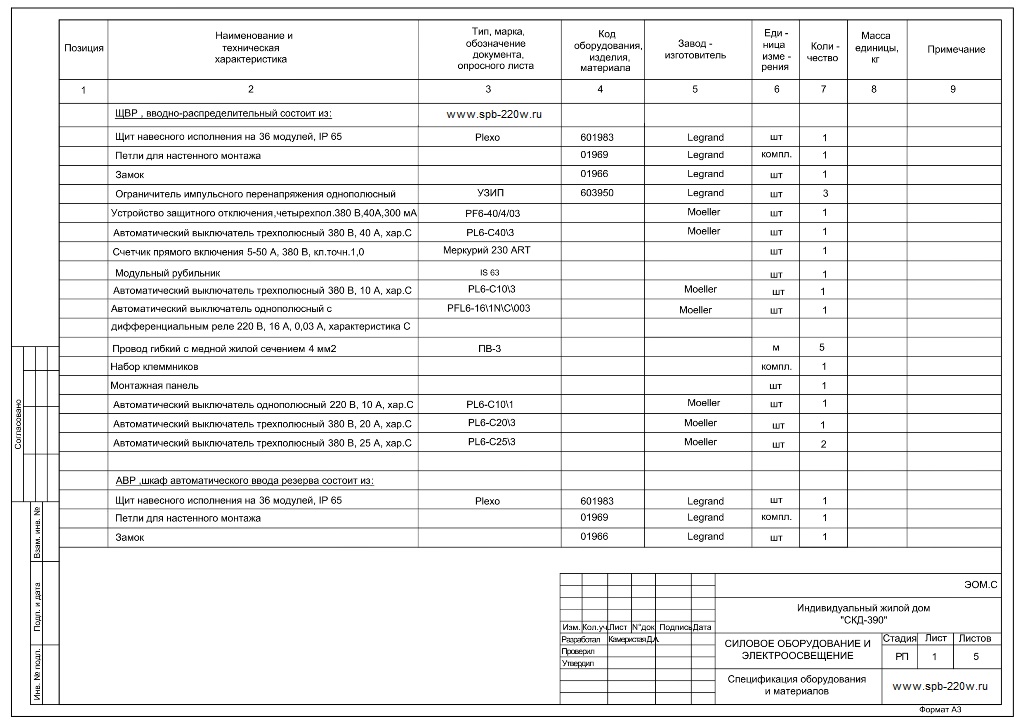

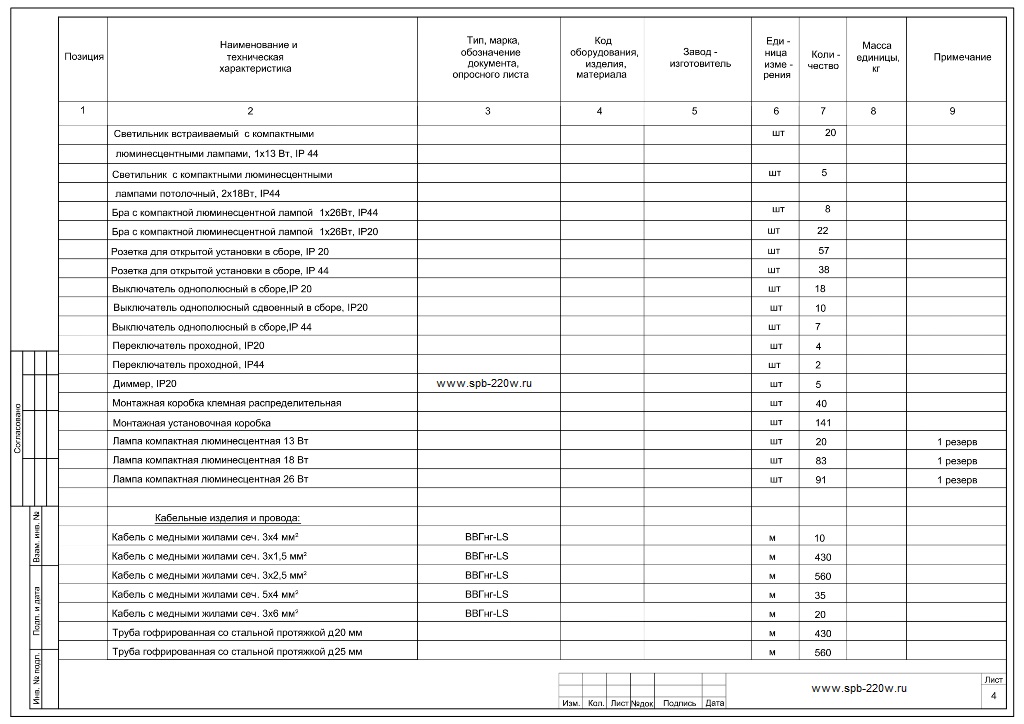

На фото показана разводка электрики в деревянном доме из бруса 236 м. кв. общей площади. Вы можете бесплатно скачать полный проект электромонтажных работ с расположением розеток и их количеством, со спецификация оборудования, изделий и материалов. Данный проект подойдет для дома из газобетона, кирпичного, дома из сип панелей или каркасного. Соответственно если подходит планировка и метраж.

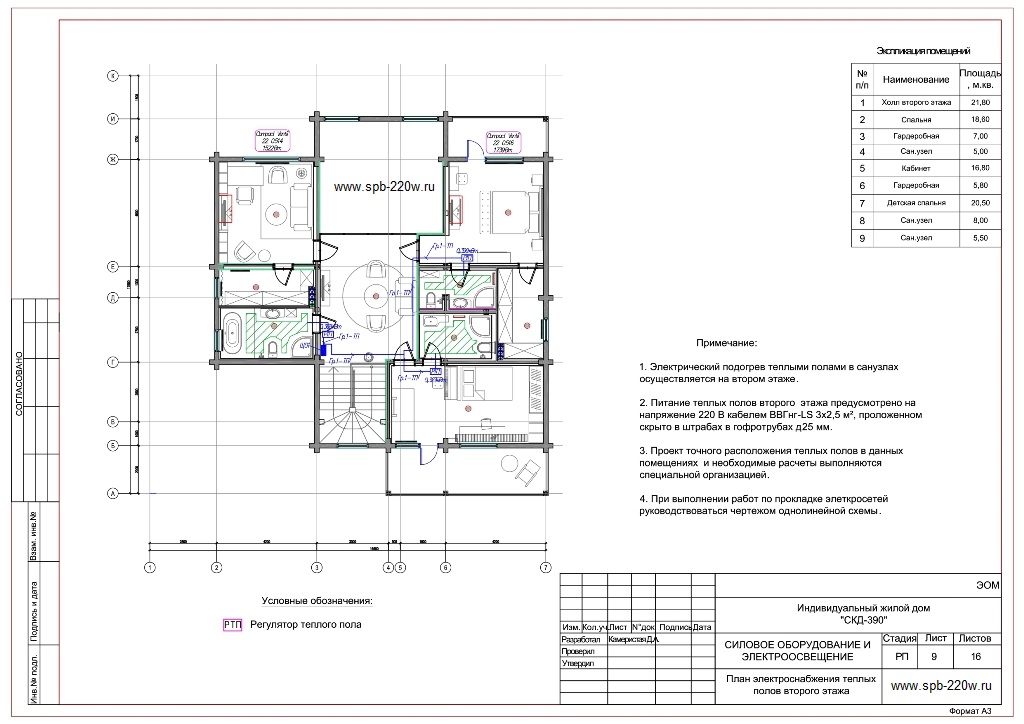

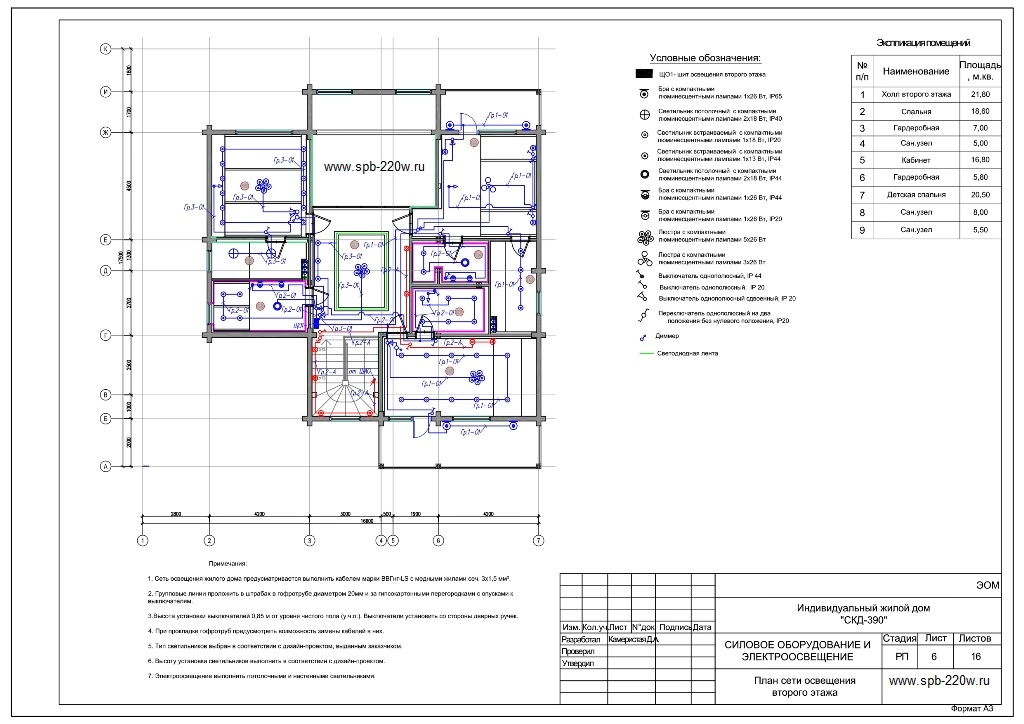

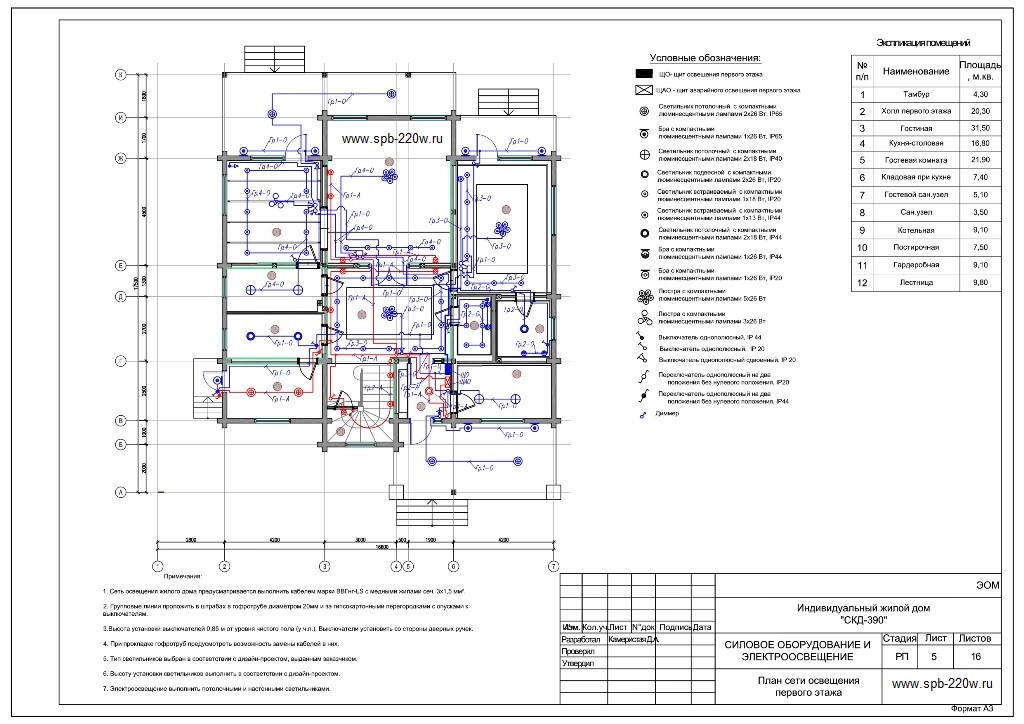

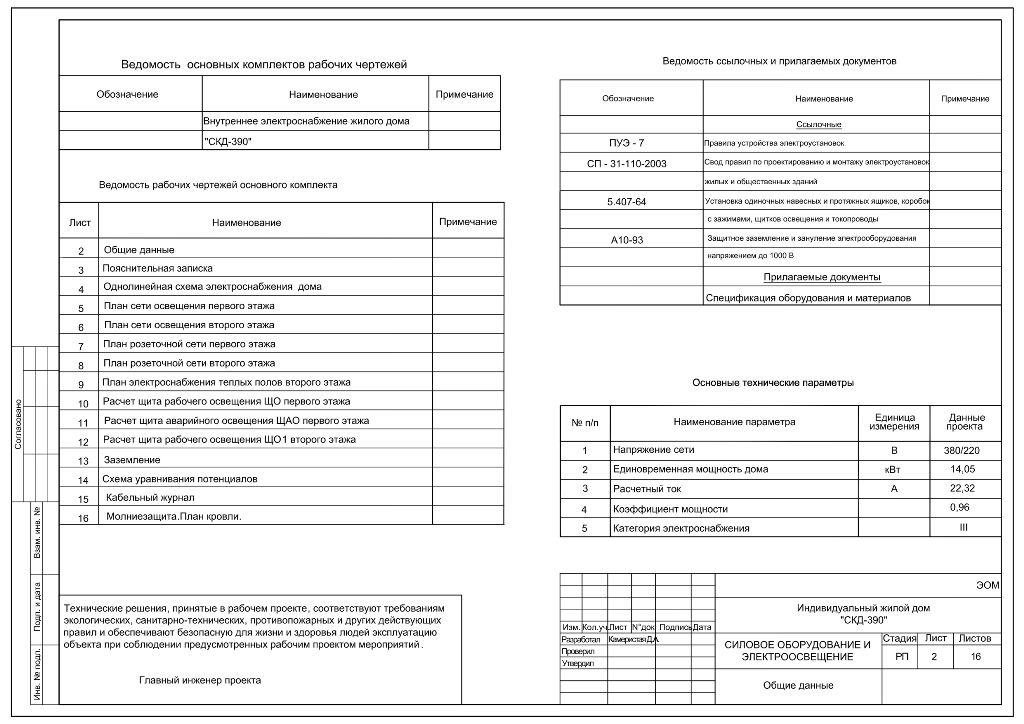

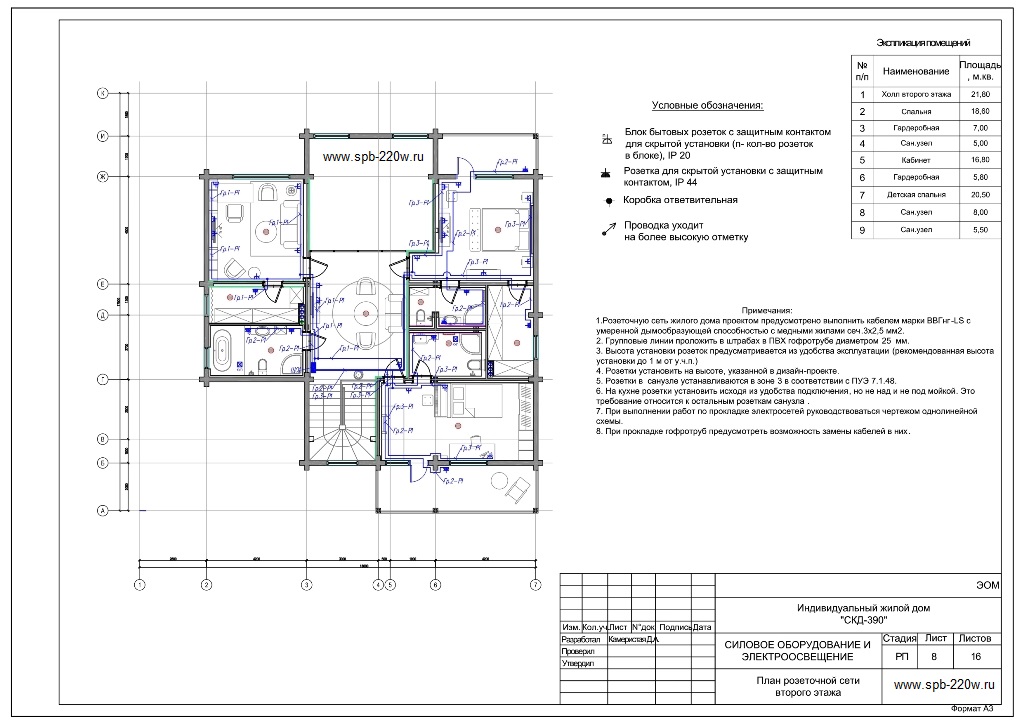

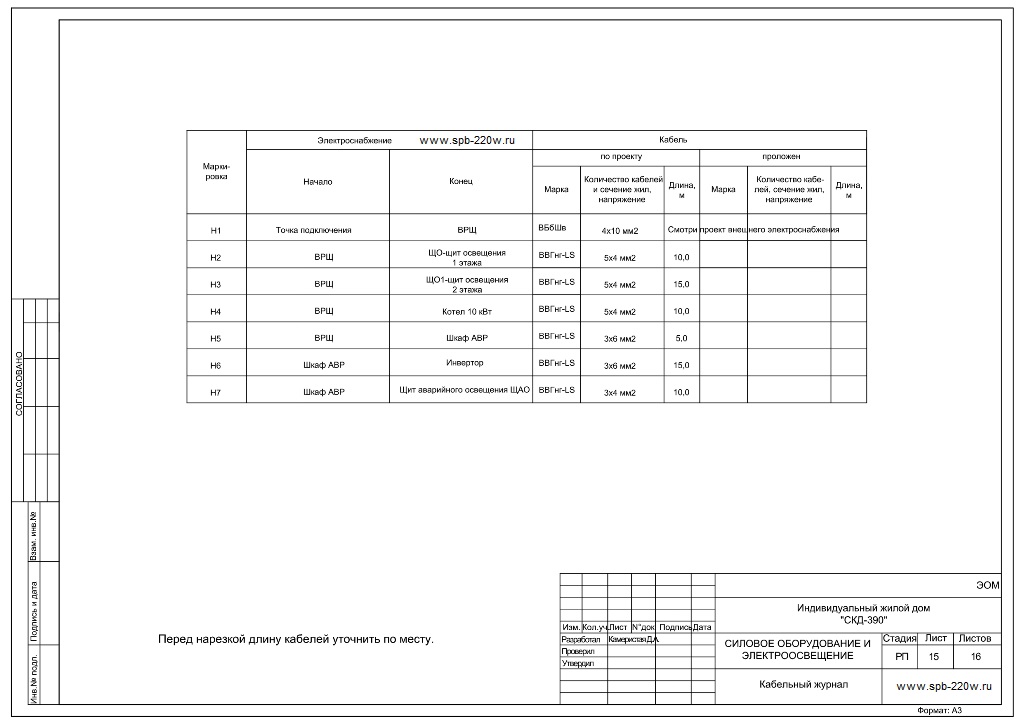

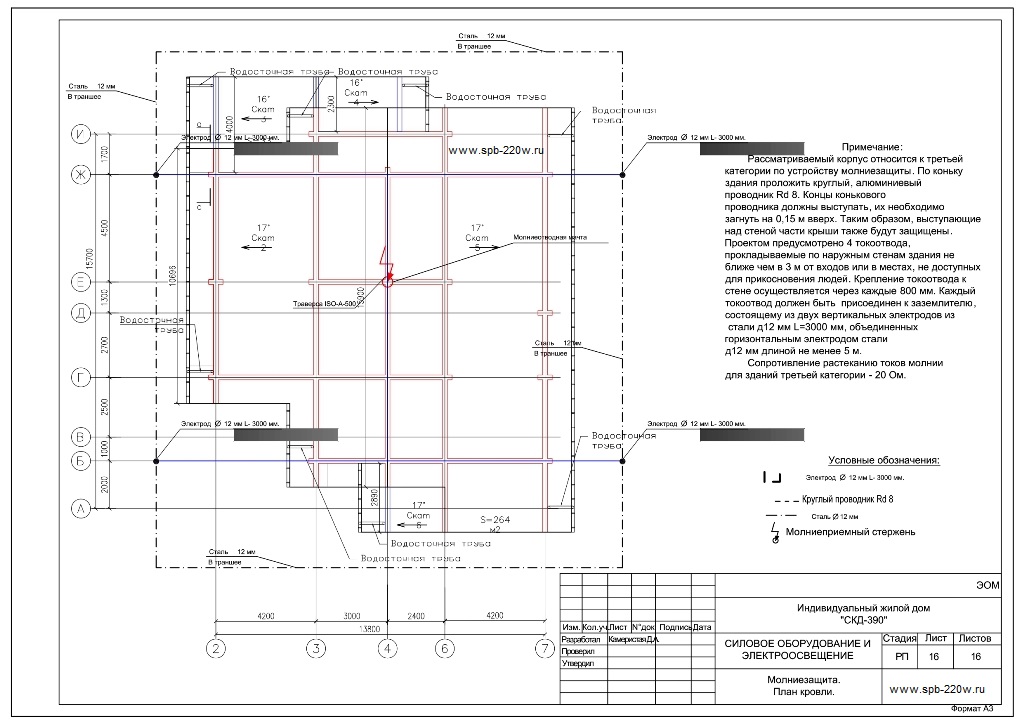

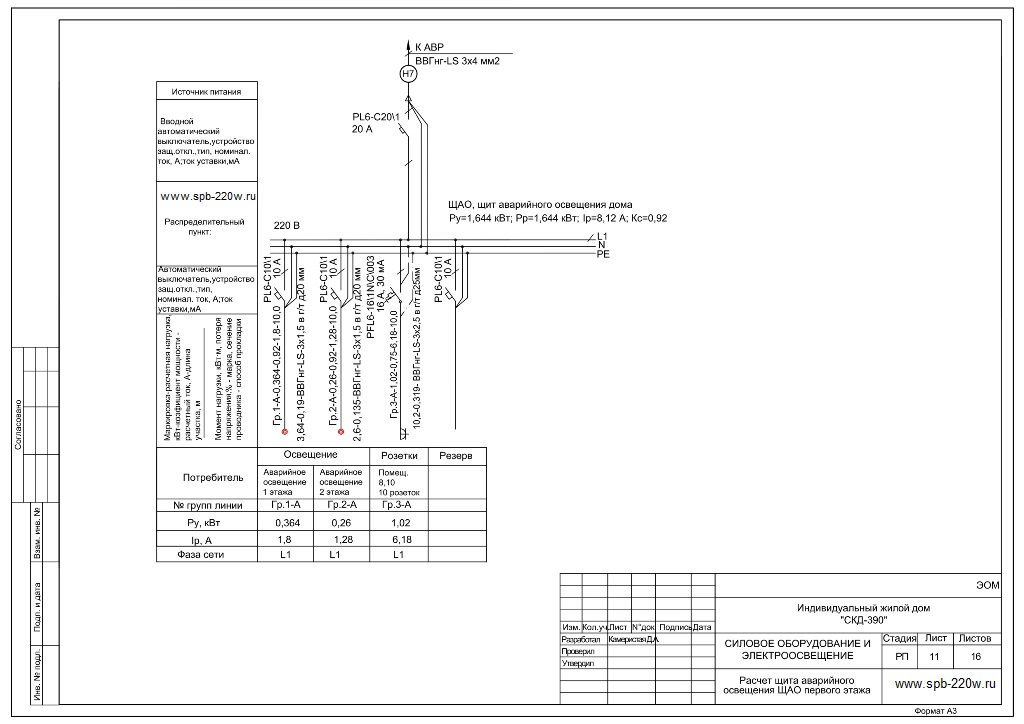

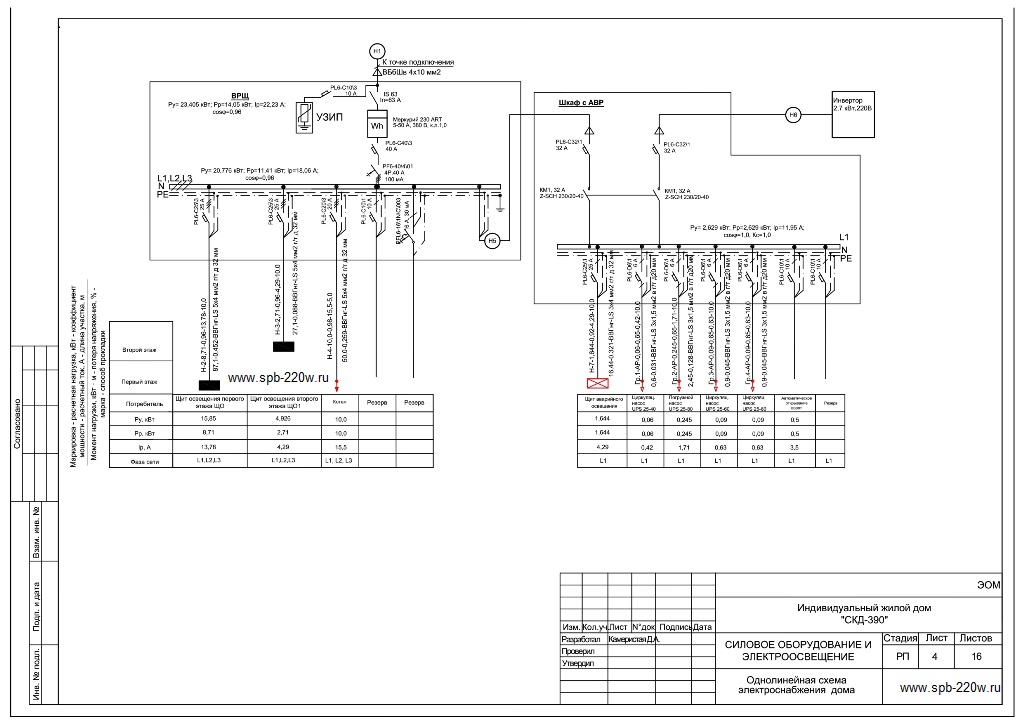

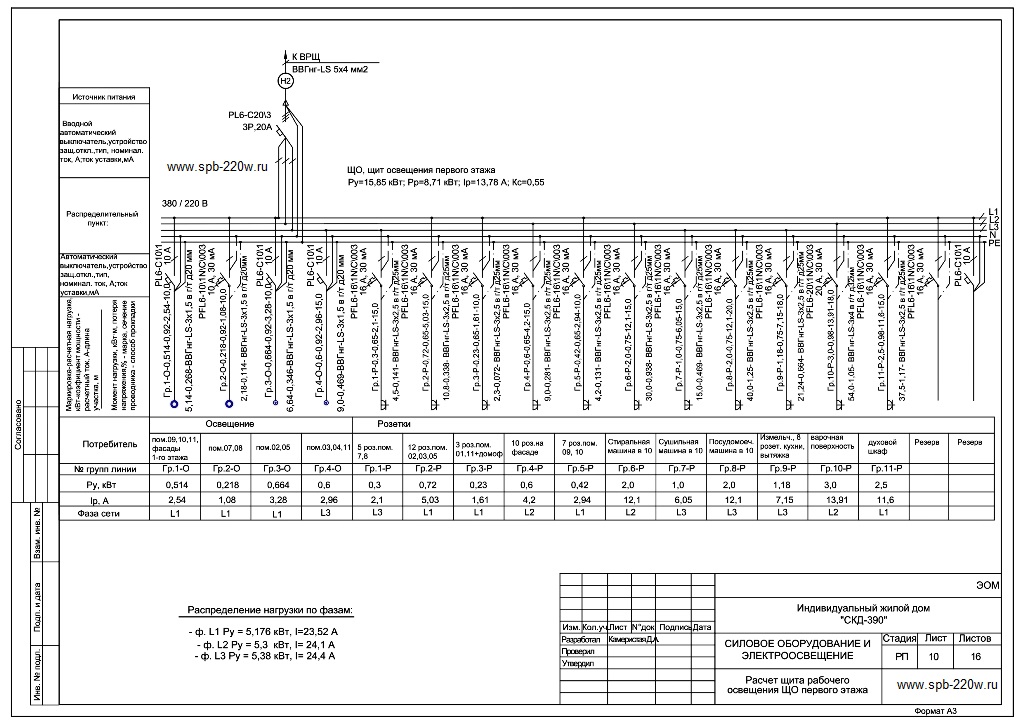

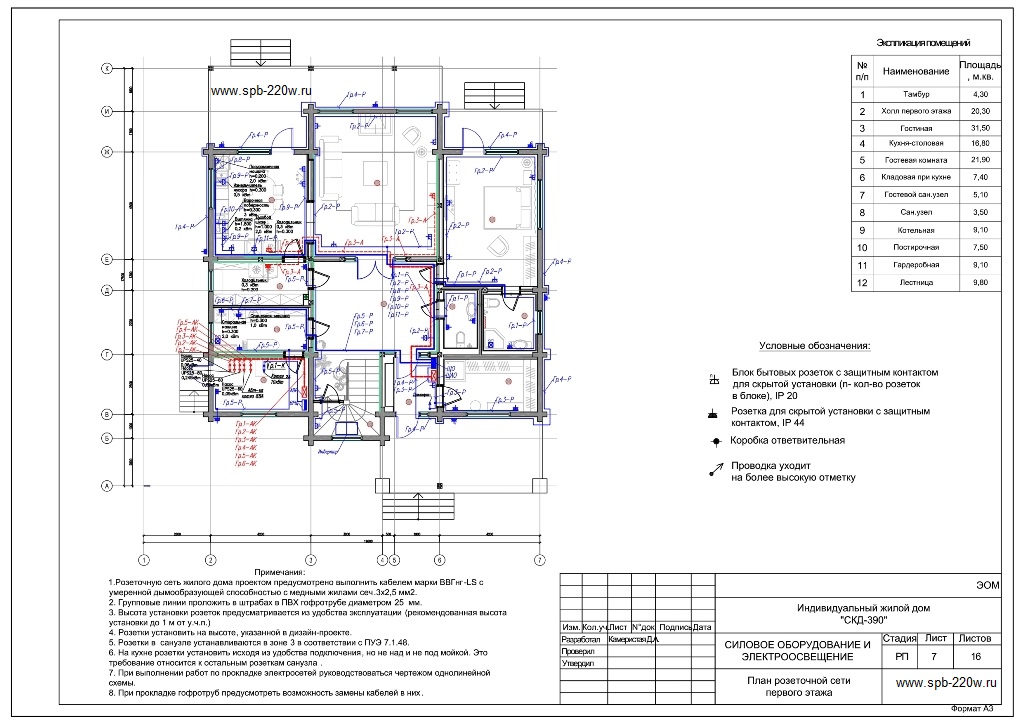

Проект содержит: Общие данные. Пояснительная записка. Однолинейная схема электроснабжения дома. План сети освещения первого этажа. План сети освещения второго этажа. План розеточной сети первого этажа. План розеточной сети второго этажа. Расчет щита рабочего освещения ЩО первого этажа. Расчет щита аварийного освещения ЩАО первого этажа. Расчет щита рабочего освещения Щ01 второго этажа. Проект заземления. Схема уравнивания потенциалов. Кабельный журнал. Молниезащита. План кровли дома.
Технические решения, принятые в рабочем проекте, соответствуют требованиям экологических, санитарно-технических, противопожарных и других действующих правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочим проектом мероприятий.
Ссылочные документы и нормативы: ПУЭ-7 Правила устройства электроустановок; СП -31-110-2003 Свод правил по проектированию и монтажу электроустановок жилых и общественных зданий; 5.407-64 Установка одиночных навесных и протяжных ящиков, коробов с зажимами, щитков освещения и токопроводы; А10-93 Защитное заземление и зануление электрооборудования напряжением до 1000 В.

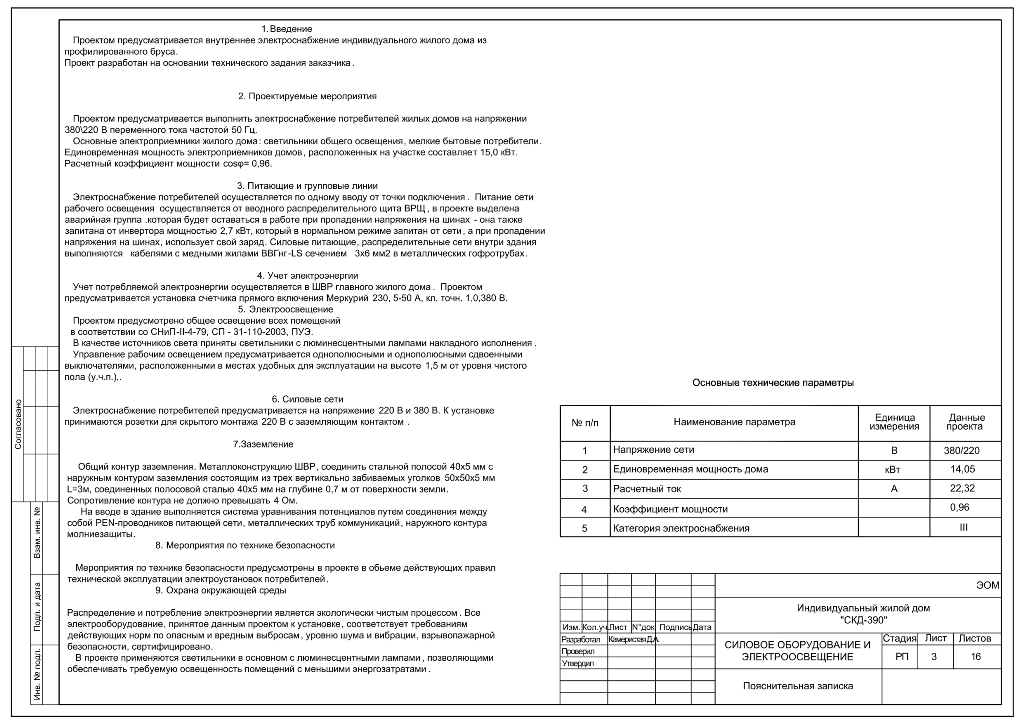

1. Введение.
Проектом предусматривается внутреннее электроснабжение индивидуального жилого дома из профилированного бруса.
Проект разработан на основании технического задания заказчика.
2. Проектируемые мероприятия.
Проектом предусматривается выполнить электроснабжение потребителей жилых домов на напряжении 380\220 В переменного тока частотой 50 Гц.
Основные электроприемники жилого дома: светильники общего освещения, мелкие бытовые потребители. Единовременная мощность электроприемников домов, расположенных на участке составляет 15,0 кВт. Расчетный коэффициент мощности созф= 0,96.
3. Питающие и групповые линии.
Электроснабжение потребителей осуществляется по одному вводу от точки подключения. Питание сети рабочего освещения осуществляется от вводного распределительного щита ВРЩ, в проекте выделена аварийная группа, которая будет оставаться в работе при пропадании напряжения на шинах - она также запитана от инвертора мощностью 2,7 кВт, который в нормальном режиме запитан от сети, а при пропадании напряжения на шинах, использует свой заряд.
Силовые питающие, распределительные сети внутри здания выполняются кабелями с медными жилами ВВГнг сечением 3x6 мм2 в металлических гофротрубах.
4. Учет электроэнергии.
Учет потребляемой электроэнергии осуществляется в ШВР главного жилого дома. Проектом предусматривается установка счетчика прямого включения Меркурий 230, 5-50 А, кл. точн. 1,0,380 В.
5. Электроосвещение дома.
Проектом предусмотрено общее освещение всех помещений в соответствии со СНиП-И-4-79, СП - 31-110-2003, ПУЭ.
В качестве источников света приняты светильники с люминесцентными лампами накладного исполнения .
Управление рабочим освещением предусматривается однополюсными и однополюсными сдвоенными выключателями, расположенными в местах удобных для эксплуатации на высоте 1,5 м от уровня чистого пола.
6. Силовые сети.
Электроснабжение потребителей предусматривается на напряжение 220 В и 380 В. К установке принимаются розетки для скрытого монтажа 220 В с заземляющим контактом.

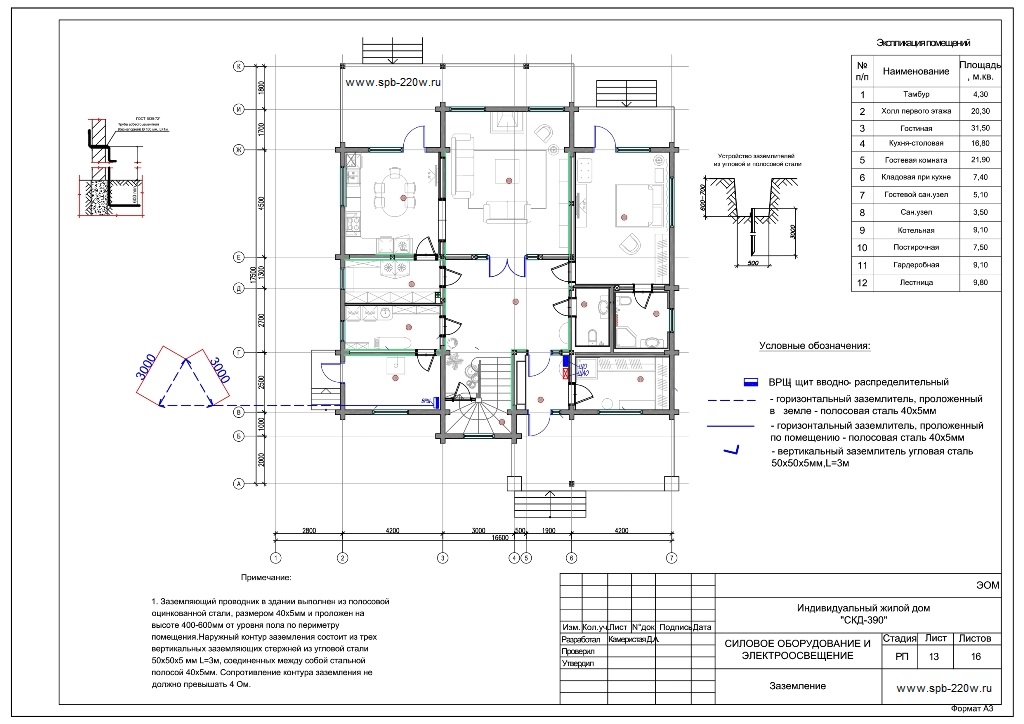

7. Заземление.
Общий контур заземления. Металлоконструкцию ШВР, соединить стальной полосой 40x5 мм с наружным контуром заземления состоящим из трех вертикально забиваемых уголков 50x50x5 мм на 3м, соединенных полосовой сталью 40x5 мм на глубине 0,7 м от поверхности земли. Сопротивление контура не должно превышать 4 Ом.
На вводе в здание выполняется система уравнивания потенциалов путем соединения между собой РЕЫ-проводников питающей сети, металлических труб коммуникаций, наружного контура молниезащиты.
8. Мероприятия по технике безопасности.
Мероприятия по технике безопасности предусмотрены в проекте в объеме действующих правил технической эксплуатации электроустановок потребителей.
9. Охрана окружающей среды.
Распределение и потребление электроэнергии является экологически чистым процессом . Все электрооборудование, принятое данным проектом к установке, соответствует требованиям действующих норм по опасным и вредным выбросам, уровню шума и вибрации, взрывопожарной безопасности, сертифицировано.
В проекте применяются светильники в основном с люминесцентными лампами , позволяющими обеспечивать требуемую освещенность помещений с меньшими энергозатратами.
