Электрика в доме 174 м. кв.

Для прокладки (монтажа) электрических сетей в частном доме предусмотрено 68 электрических точек, это розетки, выключатели, светильники, распаечные коробки.

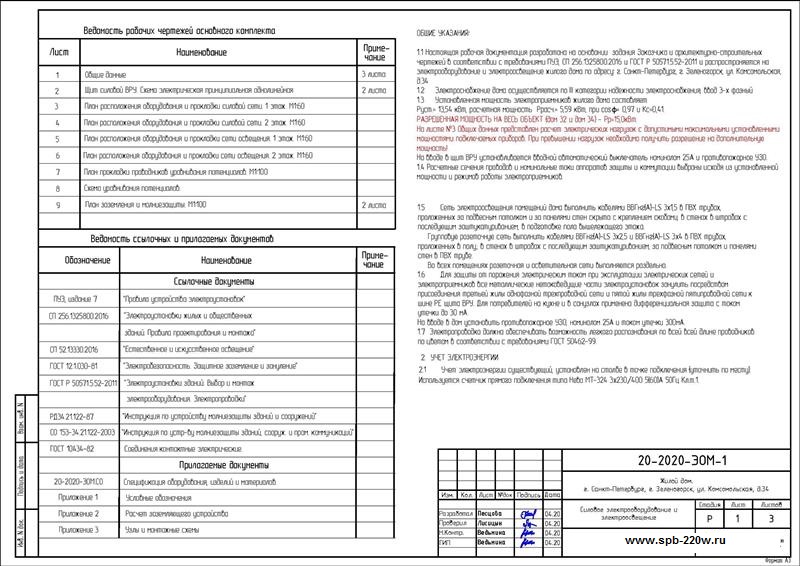

ОБЩИЕ УКАЗАНИЯ:

1.1 Настоящая рабочая документация разработана на основании задания Заказчика и архитектурно-строительных чертежей. Проект разработан в соответствии с требованиями ПУЗ, СП 256.1325800.2016 и ГОСТ Р 50571.5.52-2011 и распространяется на электрооборудование и электроосвещение жилого дома 174 м2.

1.2 Электроснабжение дома осуществляется по III категории безопасности электроснабжение, ввод электричества в дом делается 3-х фазный на 15 кВт мощности.

1.3 Установленная мощность электроприемников жилого дома составляет Руст.= 13,54 кВт, расчетная мощность Ррасч.= 5,59 кВт, при соф= 0,97 и Кс=0,4. РАЗРЕШЕННАЯ МОЩНОСТЬ НА ВЕСЬ ОБЪЕКТ (дом 174 м2) - Ррасч.=15кВт.

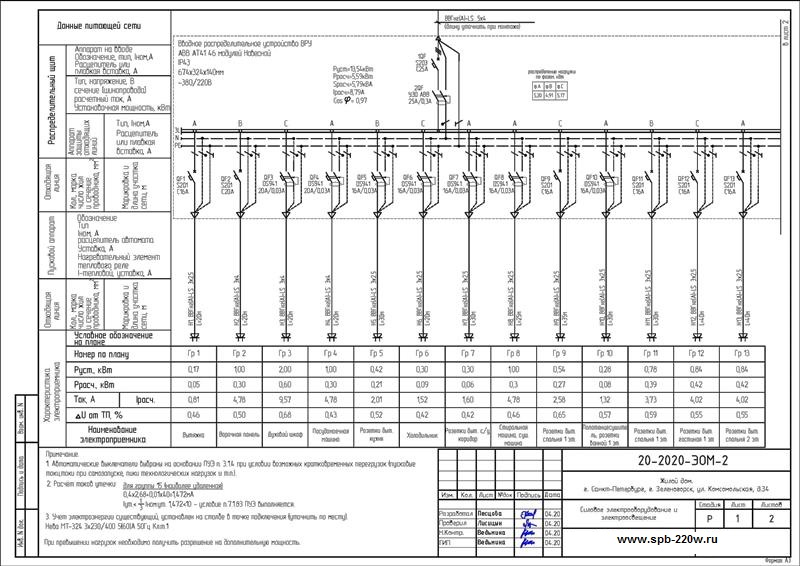

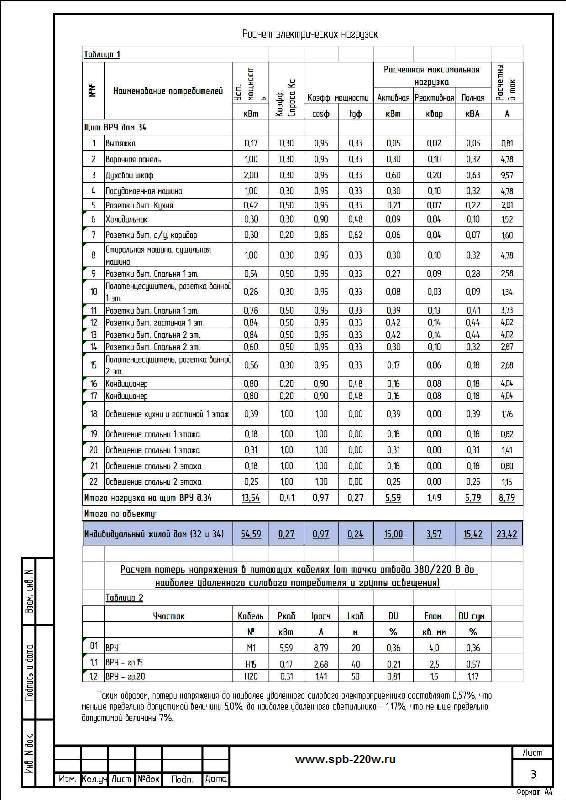

На листе №3 Общих данных предоставлен расчет электрических нагрузок с допустимыми максимальными установленными мощностями подключаемых приборов. При превышении нагрузок необходимо получить разрешение но дополнительную мощность.
На вводе в щит ВРУ устанавливается вводной автоматический выключатель номиналом 25А и противопожарное УЗО.

1.4 Расчетные сечения проводов и номинальные токи аппаратов защиты и коммутации выбраны исходя из установленной мощности и режимов роботы электроприемников.

1.5 Сеть электроосвещения помещений дома выполнить кобелями ВВГнг(А)-15 3x1,5 в ПВХ трубах, проложенных под подвесным потолком и по панелями стен скрыто с креплением скобами. В стенах прокладка электро проводов делается в штробах с последующим заштукатуриванием.
Групповую розеточную сеть выполнить кобелями ВВГнг(А) 3x2,5 и ВВГнг(А) 3x4 в ПВХ трубах, проложенных в полу, в стенах в штробах с последующим заштукатуриванием, под подвесным потолком и панелями стен в ПВХ трубе.
Во всех помещениях розеточная и осветительная часть сети выполняются раздельно.

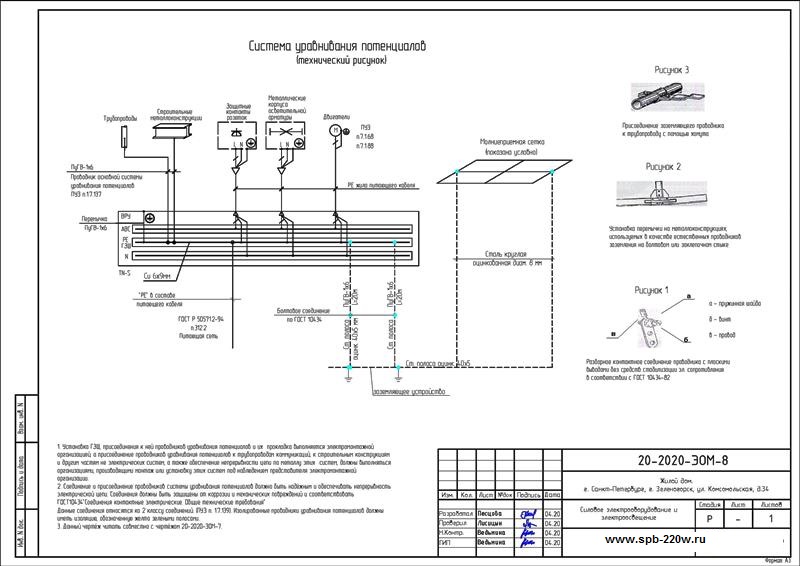

1.6 Для защиты от поражения электрическим током при эксплуатации электрических сетей и электроприемников все металлические нетоковедущие части электроустановок занулить посредством присоединения третьей жилы однофазной трехпроводной сети и пятой жилы трехфазной пятипроводной сети к шине РЕ щита ВРУ.
Для потребителей на кухне и в санузлах применено дифференциальная защита с током утечки до 30 мА. На вводе в дом установить противопожарное УЗО, номиналом 25А и током утечки 30 мА.

1.7 Электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам в соответствии с требованиями ГОСТ 50462-99.

2. УЧЕТ ЭЛЕКТРОЭНЕРГИИ.

2.1 Учет электроэнергии существующий, установлен но столбе в точке подключения (уточнить по месту). Используется счетчик прямого подключения типа Нева МТ-324 3x230/400 5(60)А 50Гц Кл.т.1.

Проект электромонтажа разработан на основании технического задания заказчика, согласно архитектурно-строительных чертежей загородного дома, и в соответствии дизайн-проекта и действующих нормативных документов.

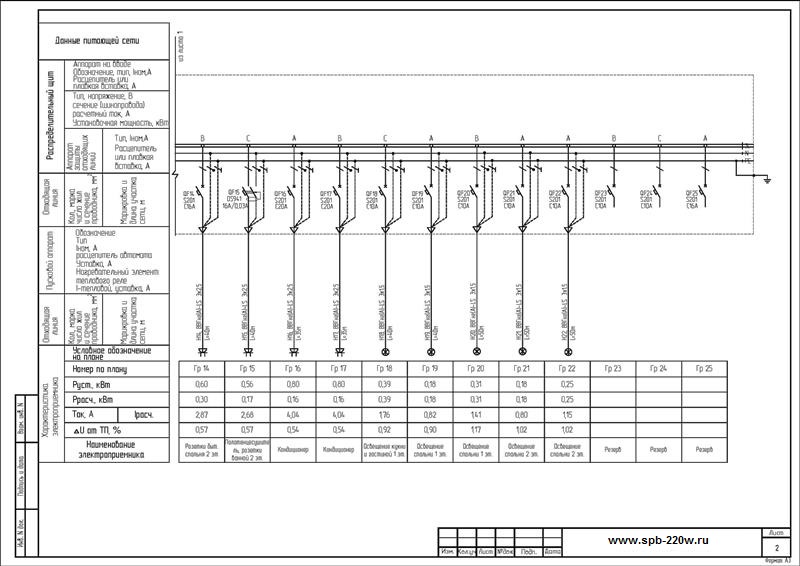

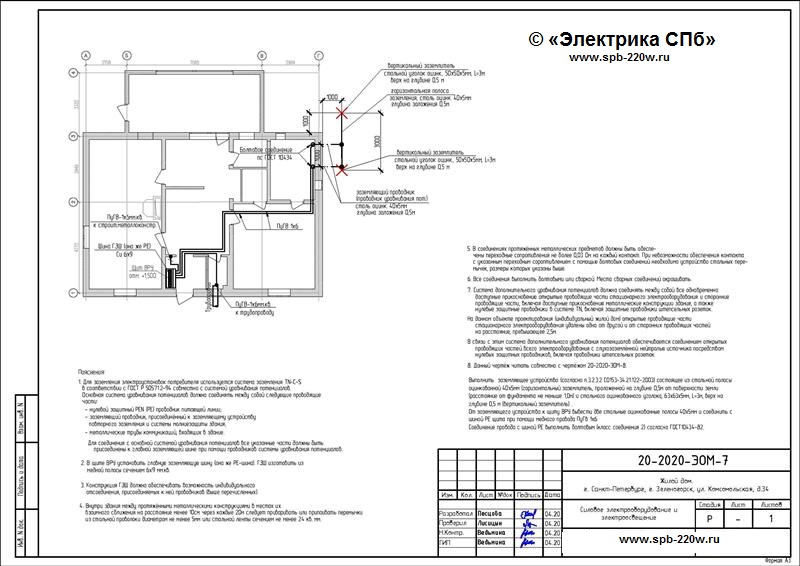

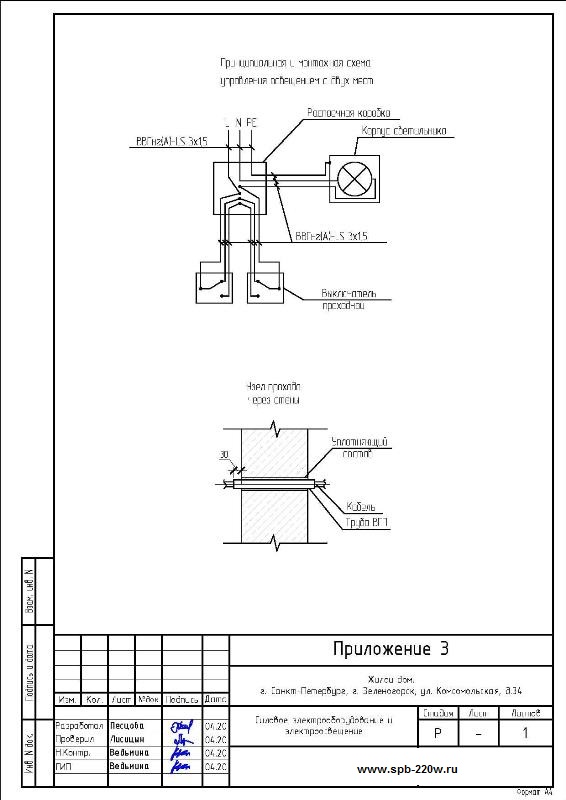

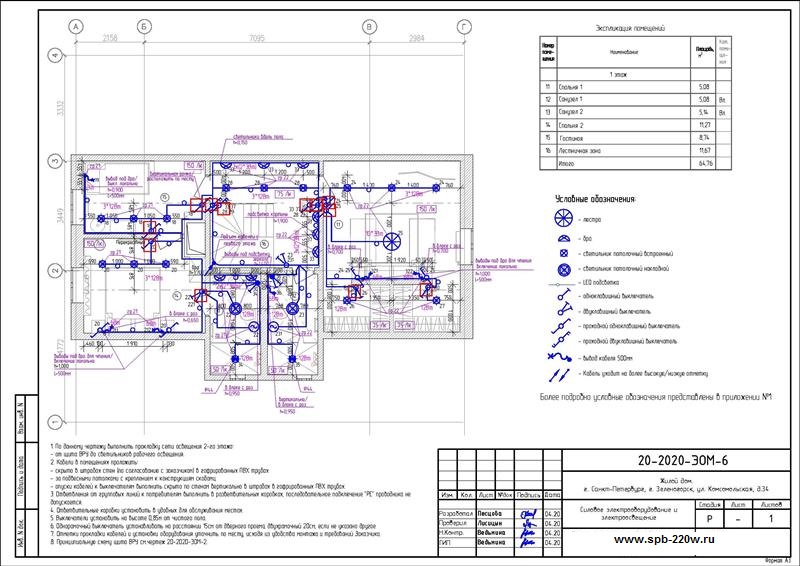

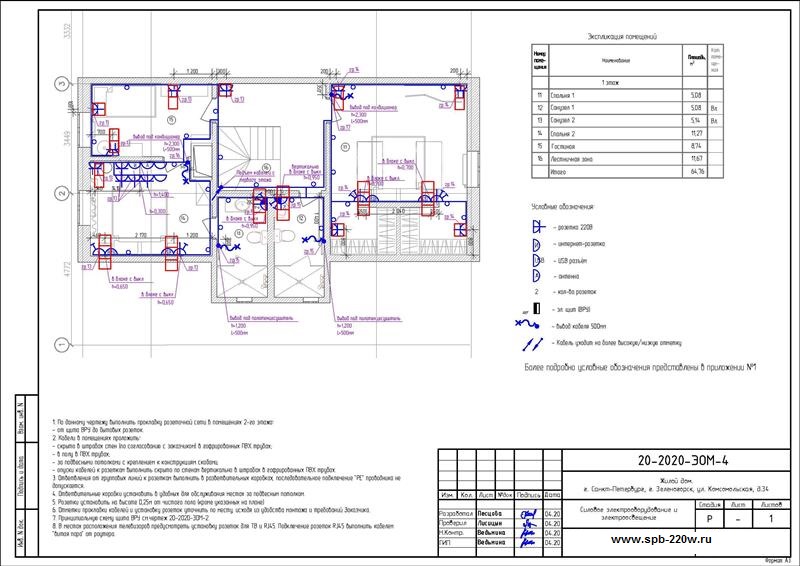

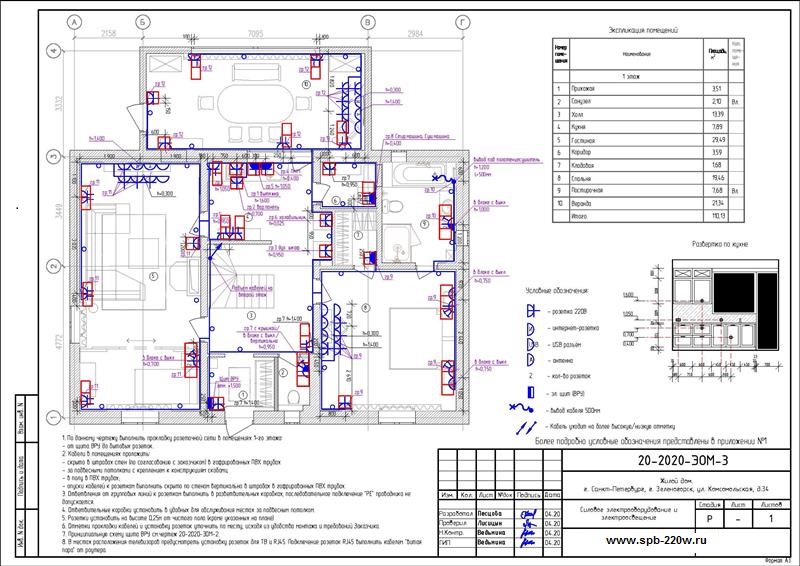

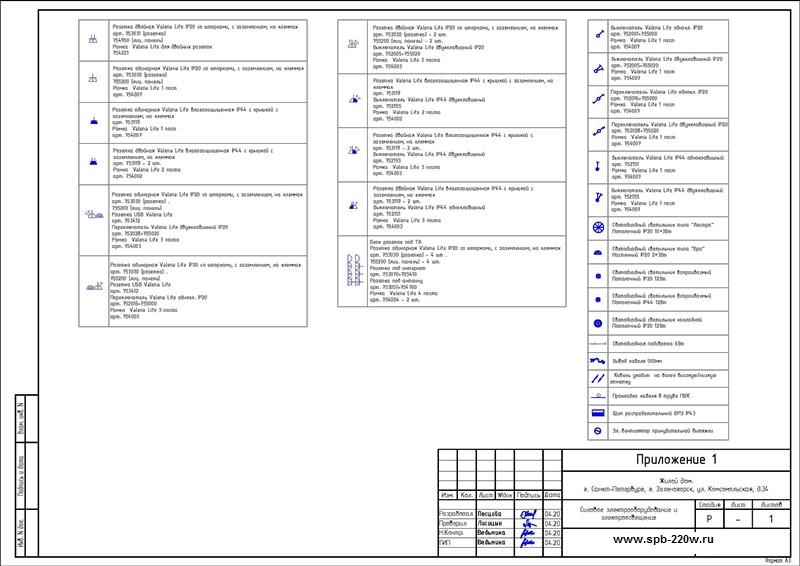

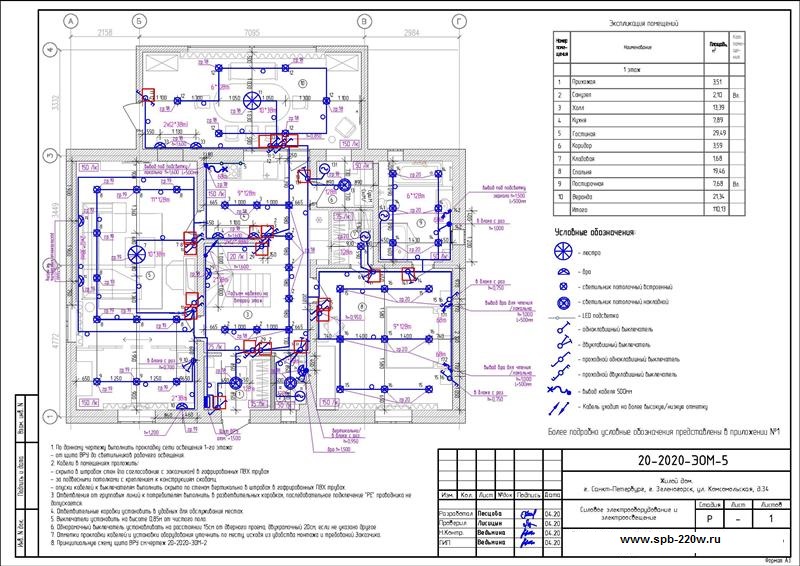

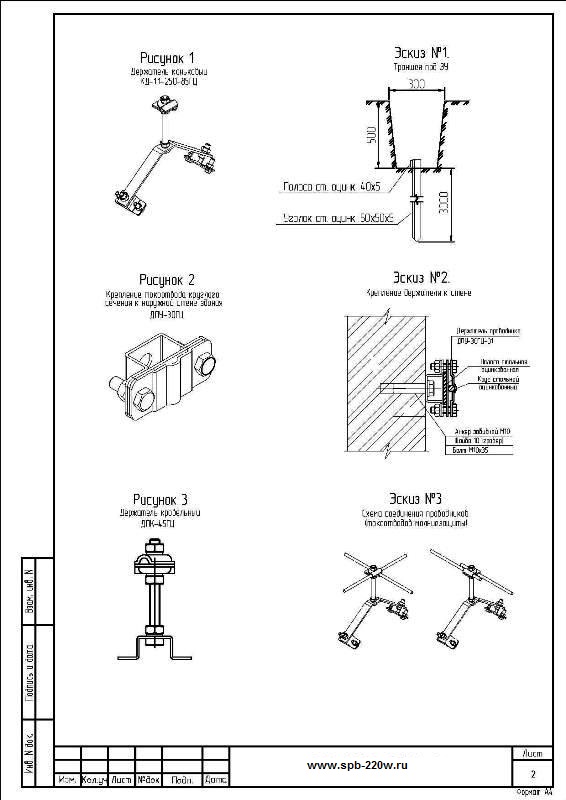

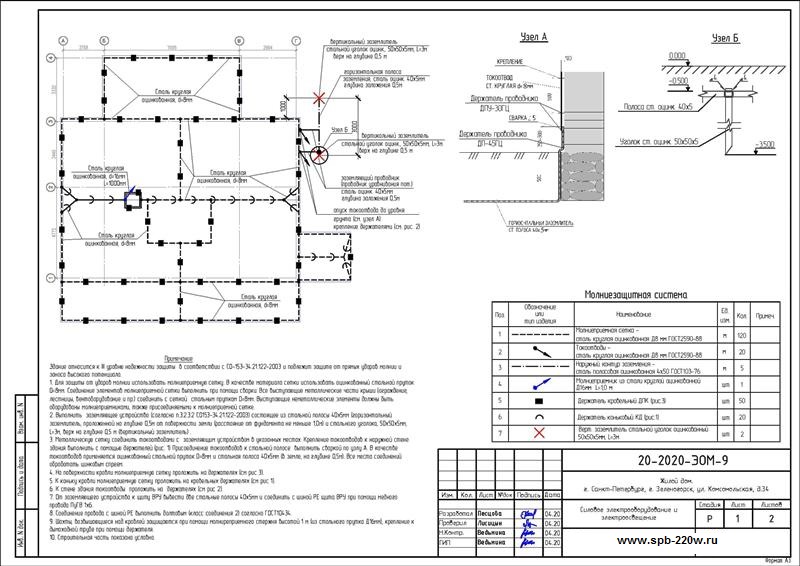

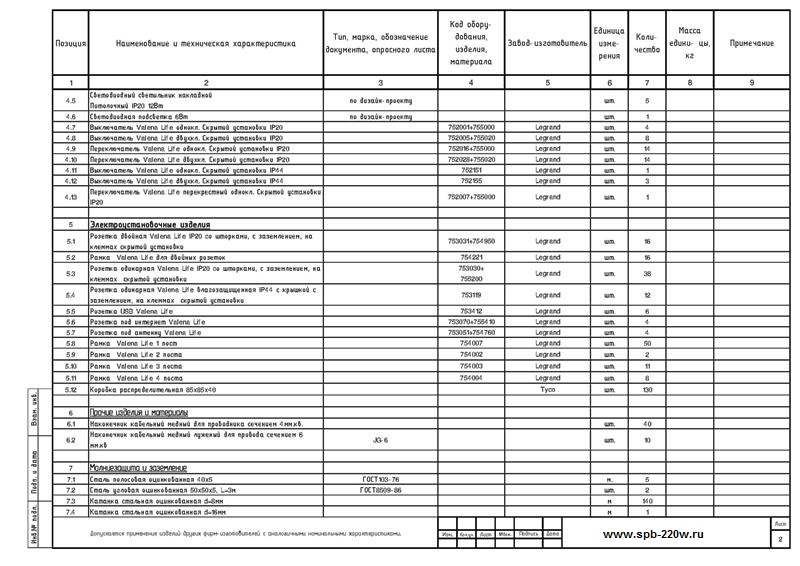

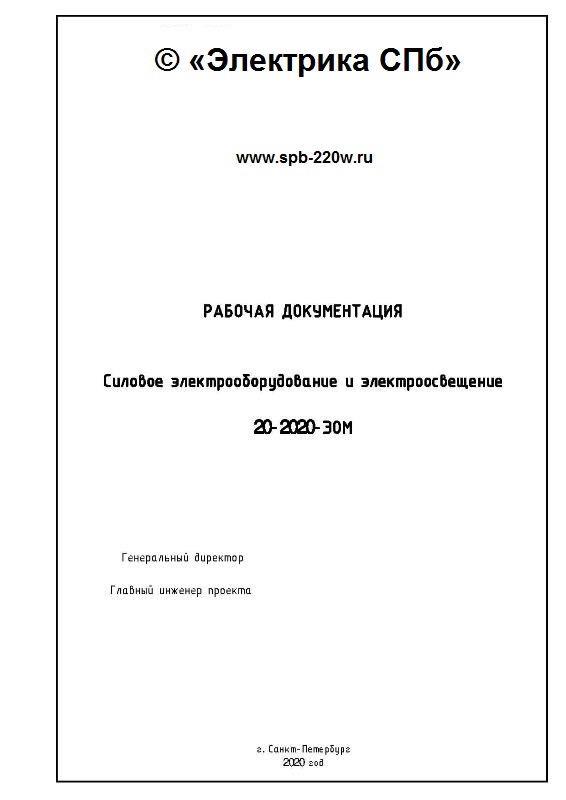

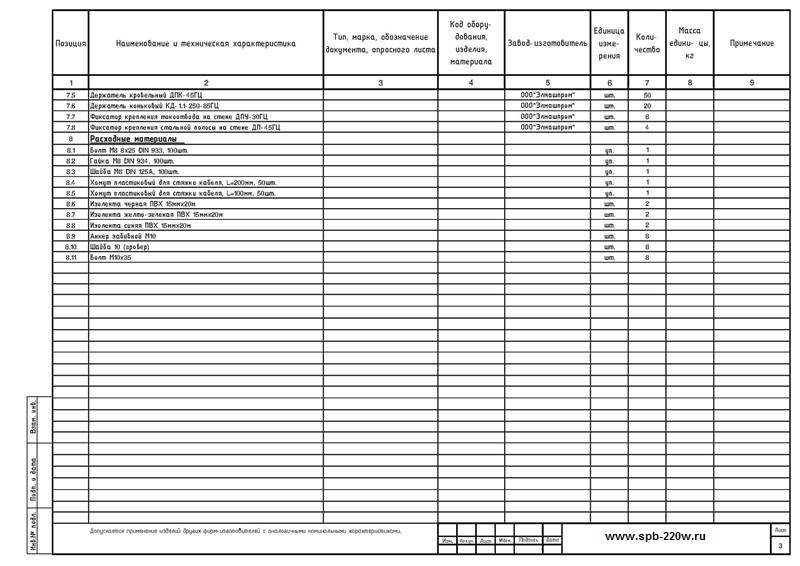

Схемы и чертежи проекта для прокладки электрики в загородном доме 174 м. кв.

проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв.

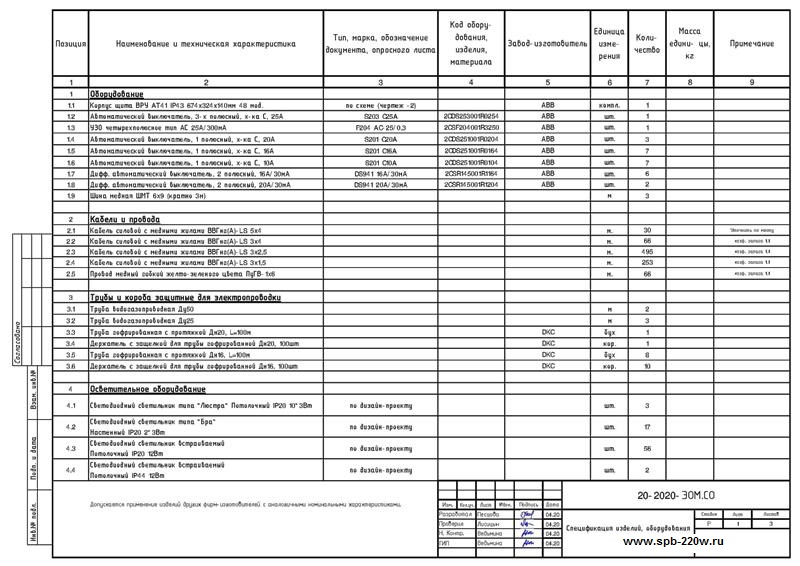

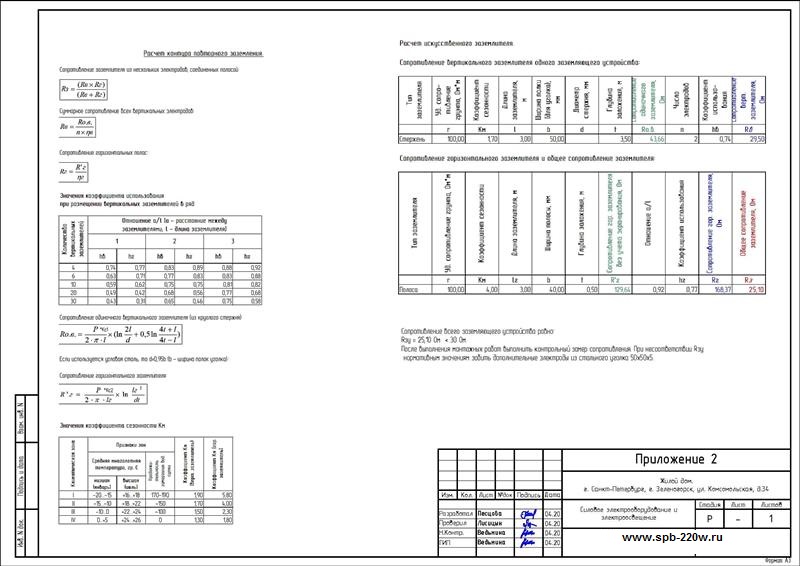

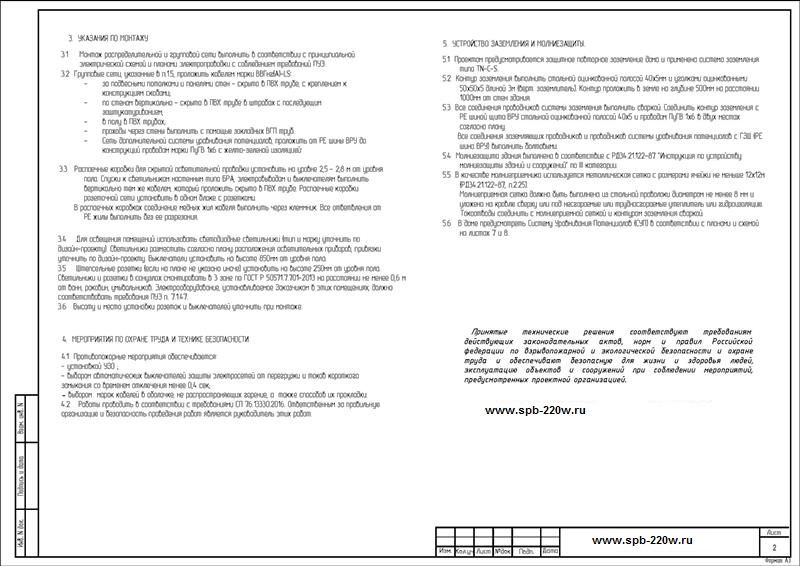

Техническое описание и нормативные документы проекта монтажа электрики в доме 174 м. кв.

проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв. проект электрики для дома 174 м. кв.
На странице нашего сайта мы разместили типичный проект для разводки электрики в загородном доме. По таким проектам мы делаем прокладку (разводку, подключение, монтаж) электрики в : каркасных домах, в домах из пенобетона (газоблоков, газобетона), кирпича, в деревянных домах из бруса или бревна, из сип панелей и других строительных материалов.

Для такой схемы разводки электрических проводов мы отдельно рассчитываем нагрузки на провода и соответственно собираем электрический шкаф с необходимым количеством электрических автоматов и узо.

Так же отдельно делаются расчеты по нагрузкам на электрическую сеть и подбираются электро автоматы с правильными техническими характеристиками (10, 16, 25 ампер).


Ваше Имя:

Телефон:


Наши работы по разводке электрики в загородных домах построенных из газобетона, кирпича, каркасные.

электрика в доме из пеноблоков
Электрика сделана в доме из пеноблоков 300 м. кв. подробнее
электромонтаж в деревянном доме из бруса
Электромонтаж в доме из бруса 150 м. кв. сделан под ключ подробнее

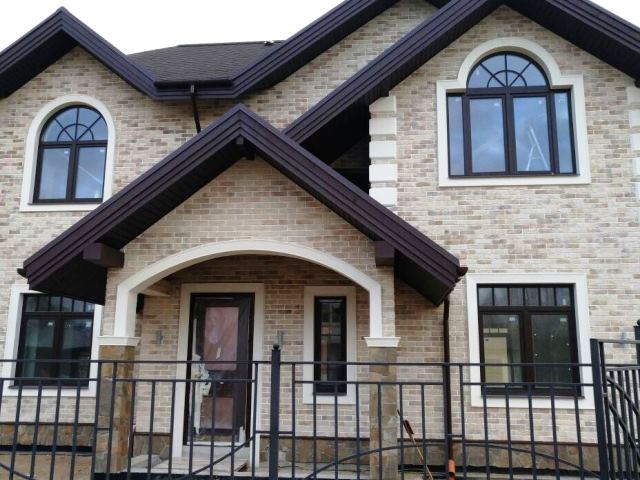

монтаж электрики в доме 280 м. кв. из пенобетона
