Электрика в пентхаусе.
Для прокладки электрики и ее подключения к электрическому оборудованию в пентхаусе предусмотрено 244 электро точек.
Настоящий проект Выполнен на основании технического задания Заказчика, В соответствии с действующими в настоящее время на территории РФ нормативно - техническими документами по электроустановкам жилых и общественных зданий.

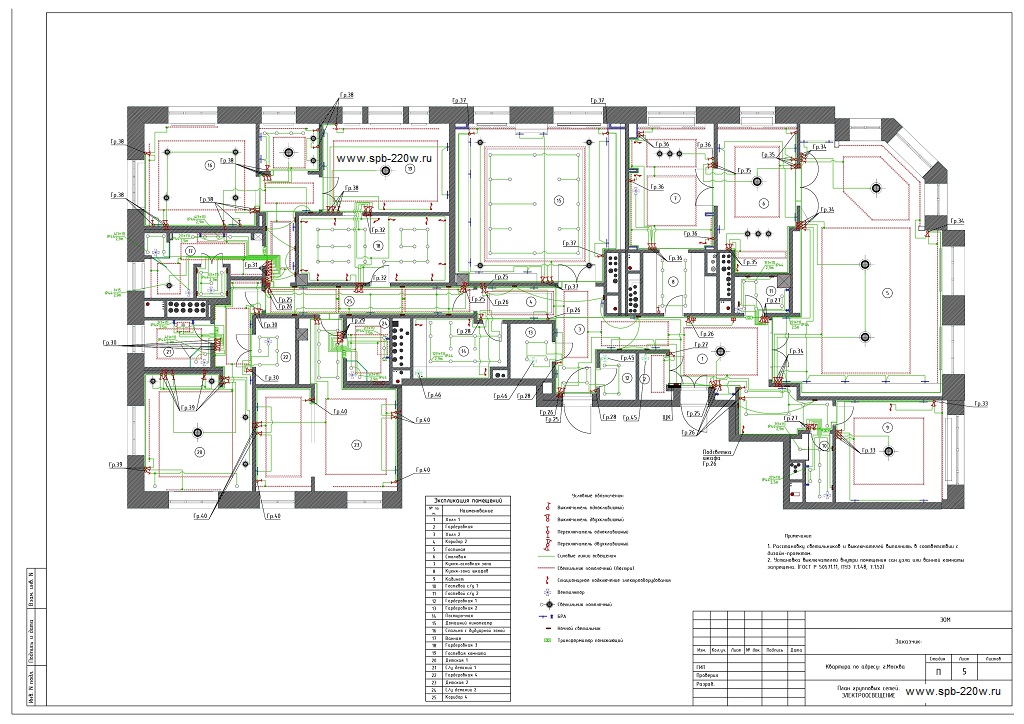

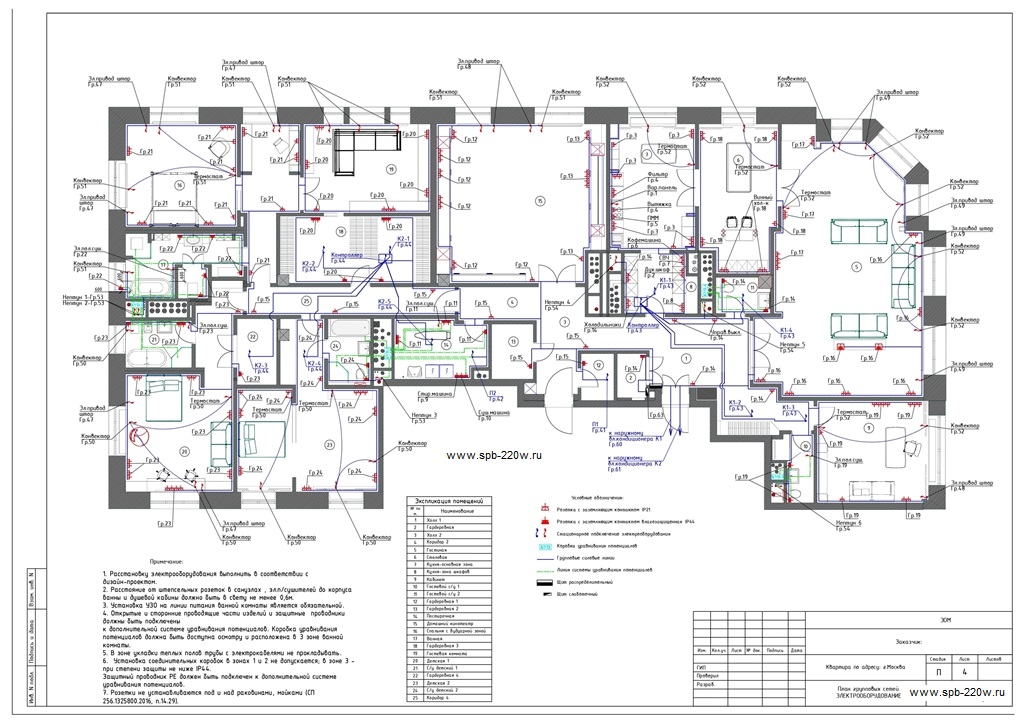

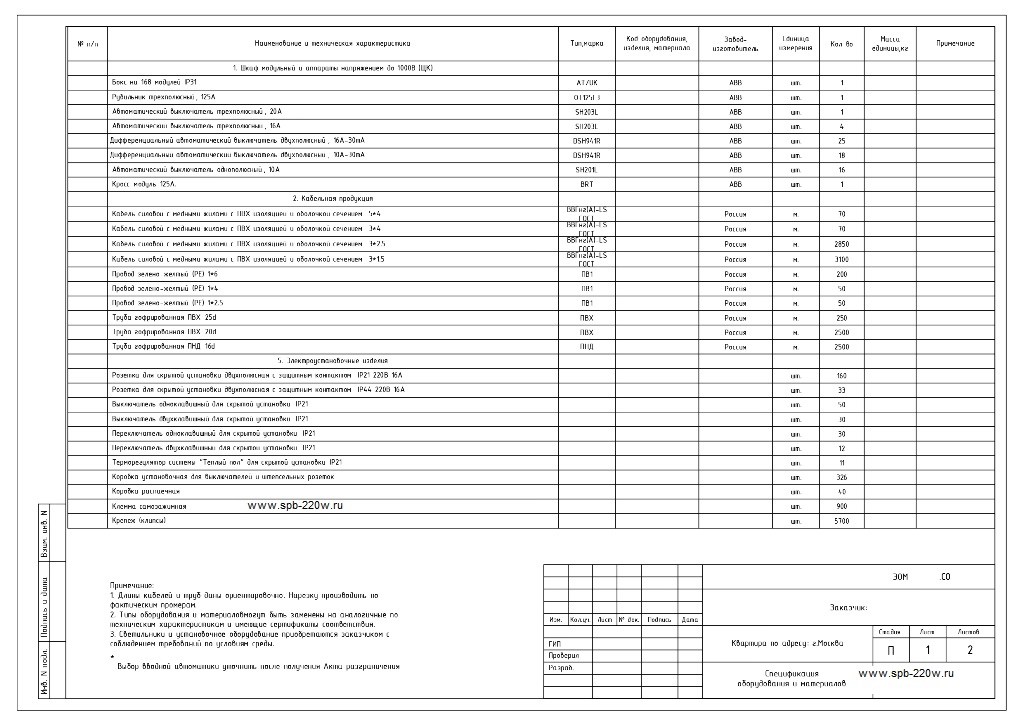

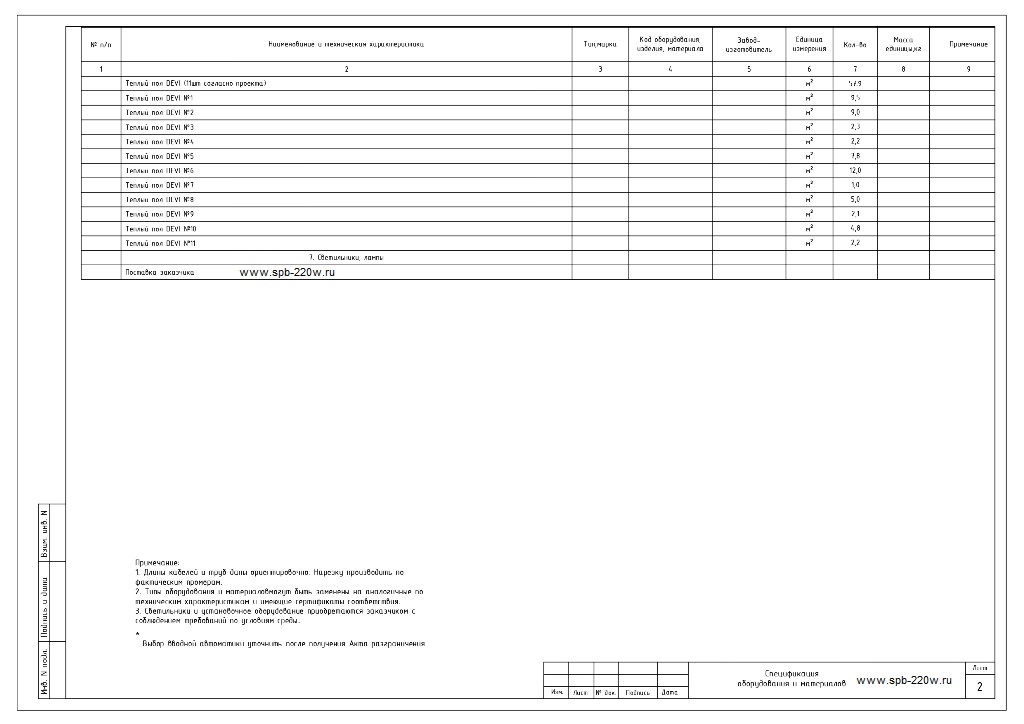

Чертежи и схемы прокладки электрических проводов, нагрузки на провода, виды и к-во эл. автоматов.

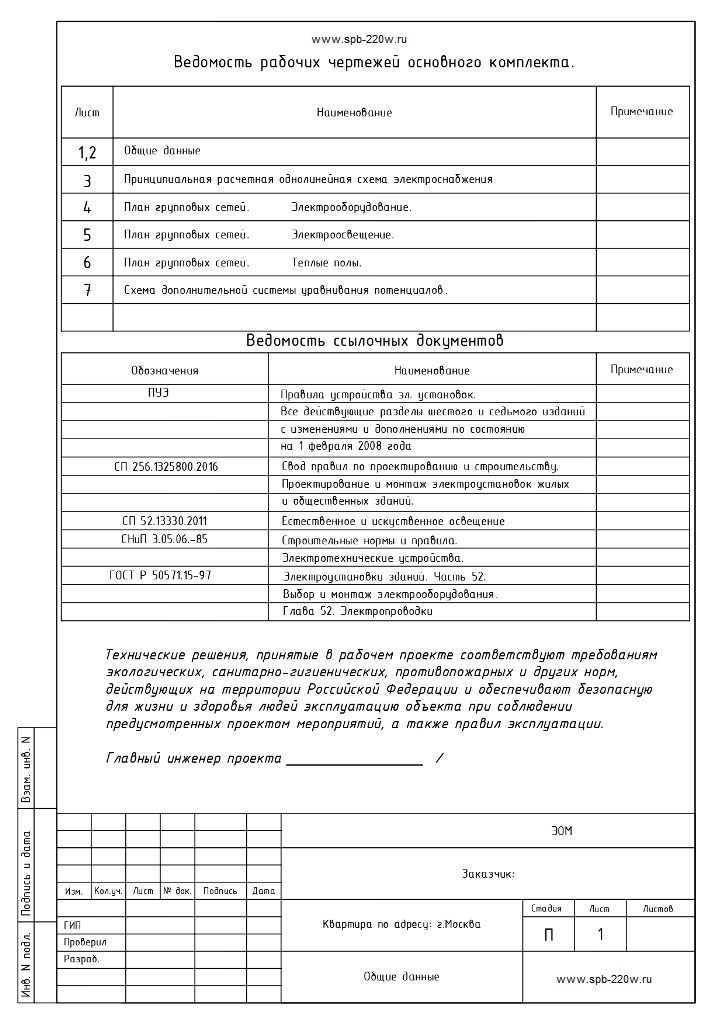

Нормативные документы, противопожарные нормативы, техническое задание, ссылочные и СНИп документы.

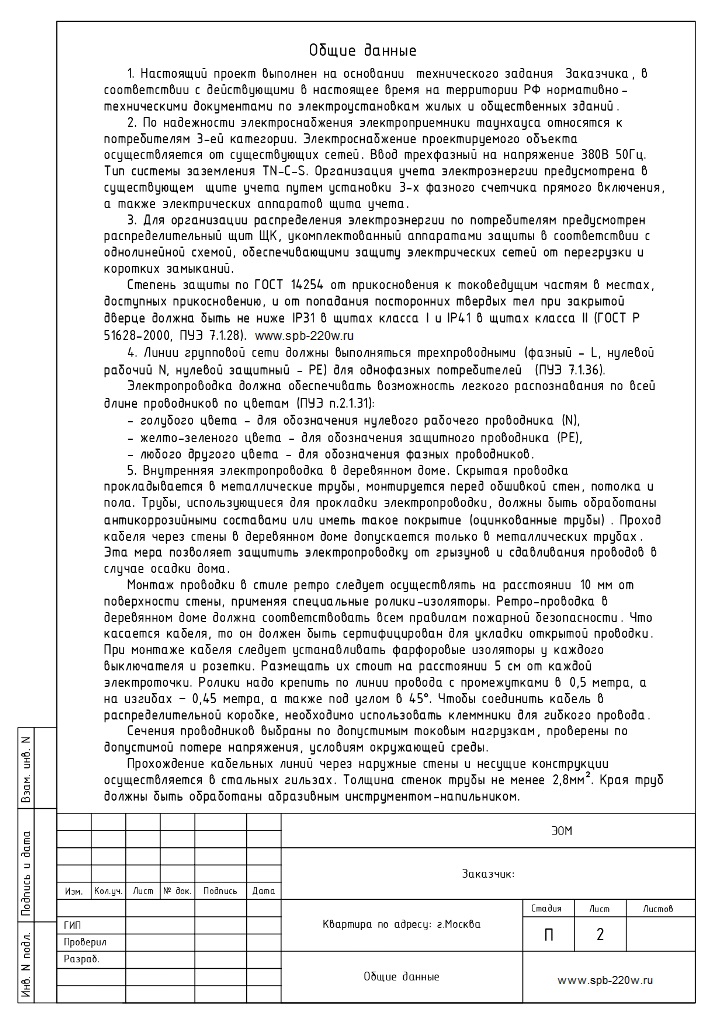

Общие данные проекта.
1. Настоящий проект Выполнен на основании технического задания Заказчика, В соответствии с действующими В настоящее Время на территории РФ нормативно - техническими документами по электроустановкам жилых и общественных зданий.
2. По надежности электроснабжения электроприемники таунхауса относятся к потребителям 3-ей категории. Электроснабжение проектируемого объекта осуществляется от существующих сетей. Ввод трехфазный на напряжение 380В БОГц. Тип системы заземления ТИ-С-Б.
Организация учета электроэнергии предусмотрена В существующем щите учета путем установки 3-х фазного счетчика прямого включения, а также электрических аппаратов щита учета.

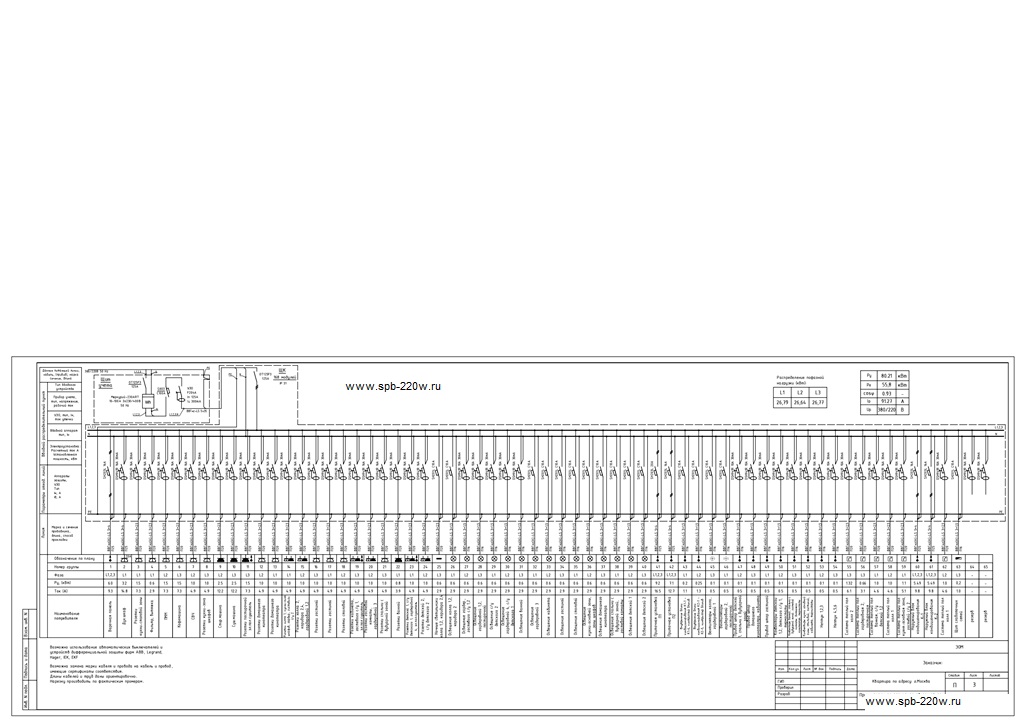

3. Для организации распределения электроэнергии по потребителям предусмотрен распределительный щит ЩК, укомплектованный аппаратами защиты в соответствии с однолинейной схемой, обеспечивающими защиту электрических сетей от перегрузки и коротких замыканий.
Степень защиты по ГОСТ А254 от прикосновения к токоведущим частям в местах, доступных прикосновению, и от попадания посторонних твердых тел при закрытой дверце должна быть не ниже 1Р31 в щитах класса I и 1Р41 в щитах класса II (ГОСТ Р 51628-2000, ПУЗ 7.1.28).
4. Линии групповой сети должны Выполняться трехпроводными (фазный - I., нулевой рабочий N. нулевой защитный - РЕ) для однофазных потребителей (ПУЗ 7.1.36).
Электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам (ПУЗ п.2.1.31):
- голубого цвета - для обозначения нулевого рабочего проводника (N1),
- желто-зеленого цвета - для обозначения защитного проводника (РЕ),
- любого другого цвета - для обозначения фазных проводников.
5. Внутренняя электропроводка в стенах из газобетона. Скрытая проводка прокладывается в потолках, в перегогодках и стенах, монтируется перед обшивкой ГКЛ (гипскартоном) в пластиковой гофре или в металлических трубах. Трубы из металла, использующиеся для прокладки электропроводки, должны быть обработаны антикоррозийными составами или иметь такое покрытие (оцинкованные трубы).
Проход кабеля через стены в деревянных межэтажных перекрытиях дома допускается только в металлических трубах. Эта мера позволяет защитить электропроводку от грызунов и сдавливания проводов в случае осадки дома.
Сечения проводников Выбраны по допустимым токовым нагрузкам, проверены по допустимой потере напряжения, условиям окружающей среды.
Прохождение кабельных линий через наружные стены и несущие конструкции осуществляется в стальных гильзах. Толщина стенок трубы не менее 2,8 мм2. Края труб должны быть обработаны абразивным инструментом-напильником.

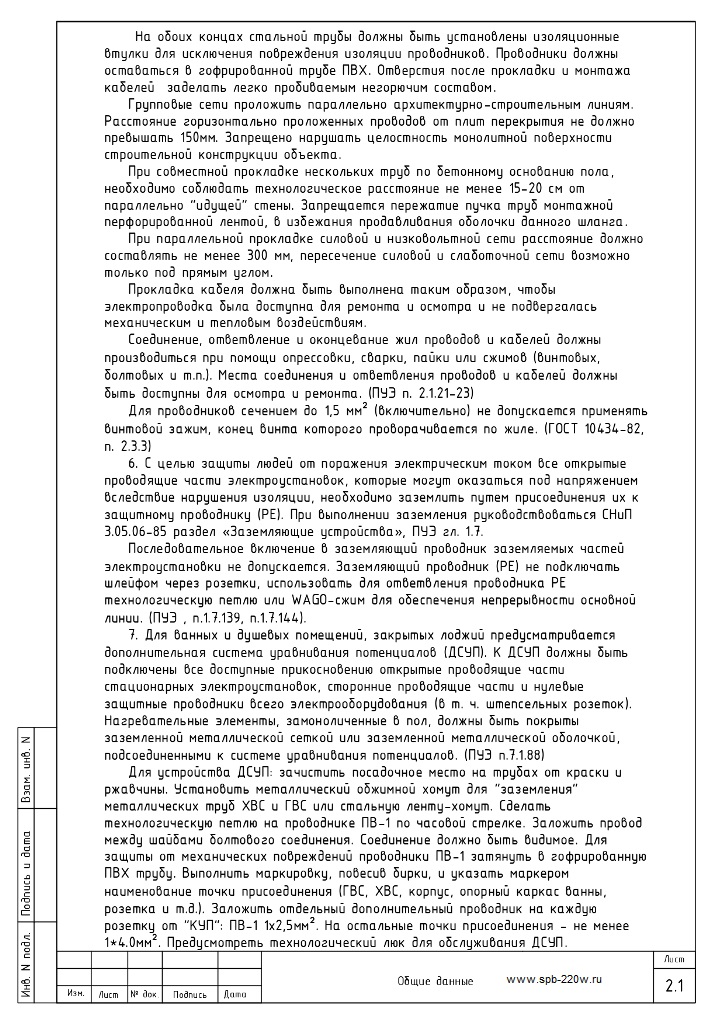

На обоих концах стальной трубы должны быть установлены изоляционные втулки бля исключения повреждения изоляции проводников. Проводники должны оставаться в гофрированной трубе ПВХ. Отверстия после прокладки и монтажа кабелей заделать легко пробиваемым негорючим составом.
Групповые сети проложить параллельно архитектурно-строительным линиям. Расстояние горизонтально проложенных провобов от плит перекрытия не должно превышать 150мм. Запрещено нарушать целостность монолитной поверхности строительной конструкции объекта.
При совместной прокладке нескольких труб по бетонному основанию пола, необходимо соблюдать технологическое расстояние не менее 15-20 см от параллельно "идущей" стены. Запрещается пережатие пучка труб монтажной перфорированной лентой, в избежания продавливания оболочки банного шланга.
При параллельной прокладке силовой и низковольтной сети расстояние должно составлять не менее 300 мм, пересечение силовой и слаботочной сети возможно только под прямым углом.
Прокладка кабеля должна быть выполнена таким образом, чтобы электропроводка была доступна для ремонта и осмотра и не подвергалась механическим и тепловым воздействиям.
Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.). Места соединения и ответвления проборов и кабелей должны быть доступны для осмотра и ремонта. (ПУЗ п. 2.1.21-23)
Для проводников сечением бо 1,5 мм2 (включительно) не допускается применять винтовой зажим, конец винта которого проворачивается по жиле. (ГОСТ 10АЗА-82, п. 2.3.3).
6. С целью защиты людей от поражения электрическим током все открытые проводящие части электроустановок, которые могут оказаться под напряжением вследствие нарушения изоляции, необходимо заземлить путем присоединения их к защитному проводнику (РЕ). При выполнении заземления руководствоваться СНиП 3.05.06-85 раздел «Заземляющие устройства», ПУЗ гл. 1.7.
Последовательное включение в заземляющий проводник заземляемых частей электроустановки не допускается. Заземляющий проводник (РЕ) не подключать шлейфом через розетки, использовать для ответвления проводника РЕ технологическую петлю или МАО-сжим для обеспечения непрерывности основной линии. (ПУЗ , п.1.7.139, п.1.7.144).

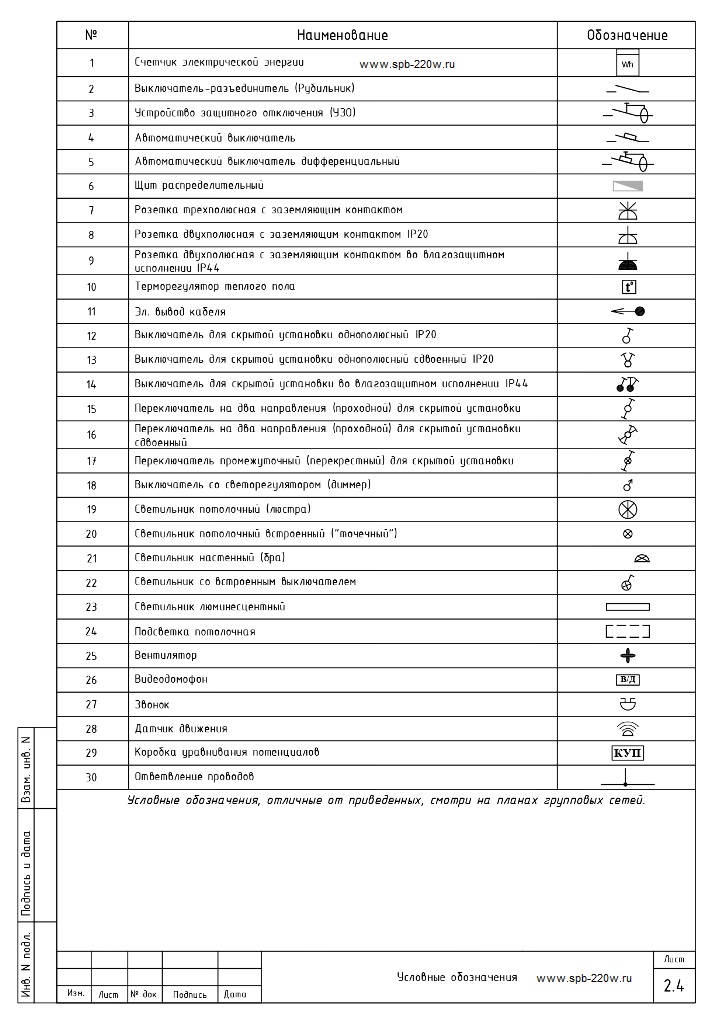

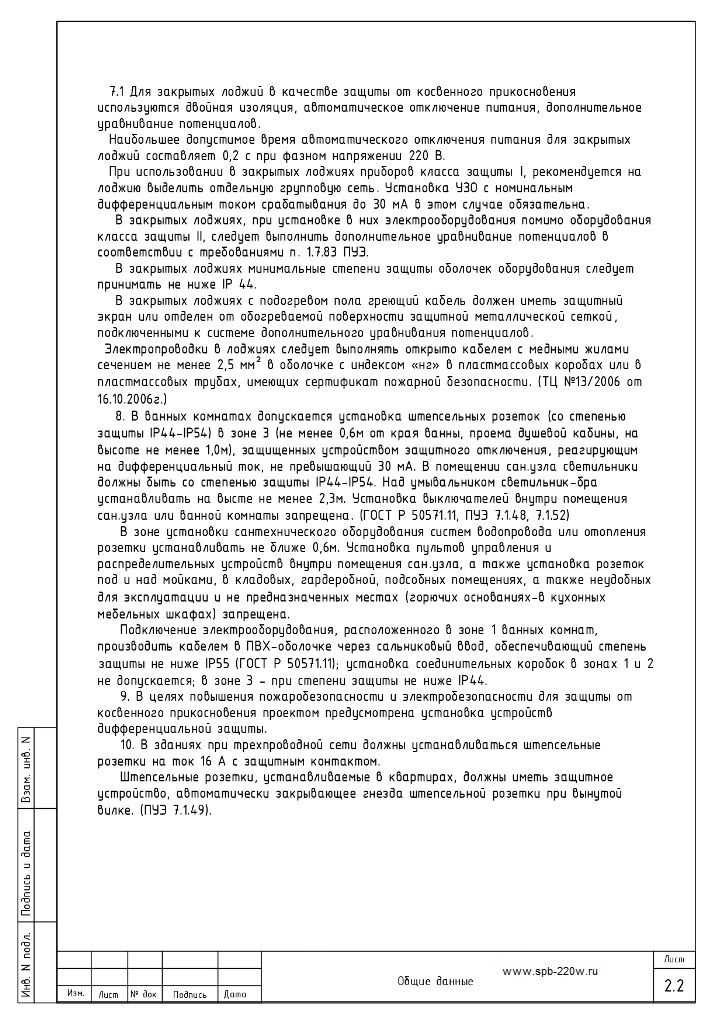

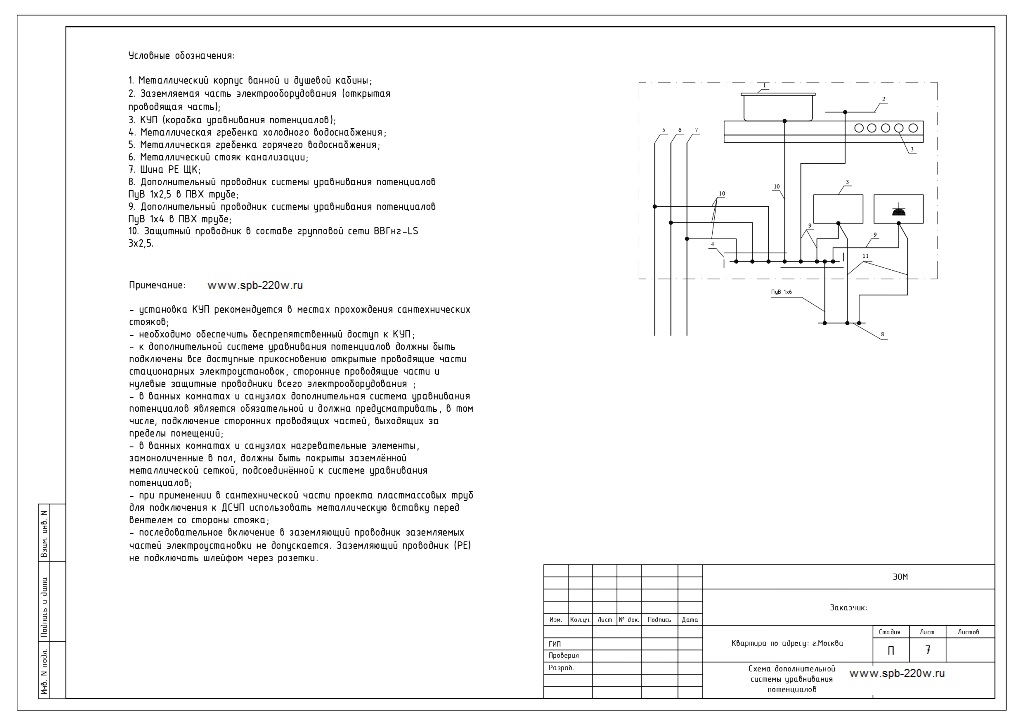

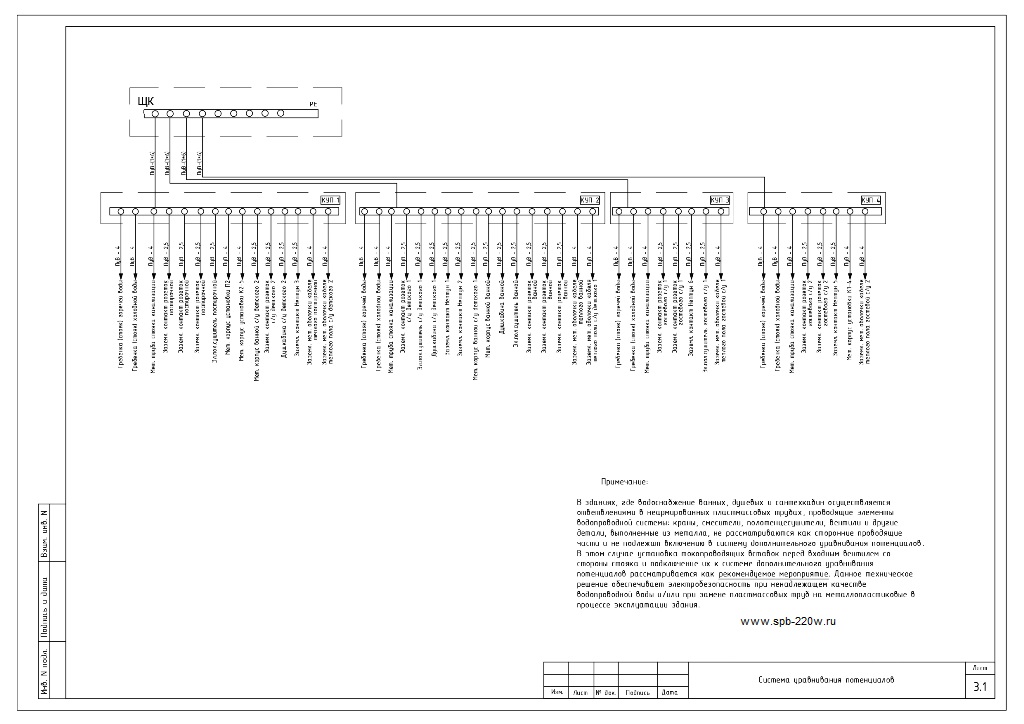

7. Для ванных и душевых помещений, закрытых лоджий предусматривается дополнительная система уравнивания потенциалов (ДСУП). К ДСУП должны быть подключены все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в т. ч. штепсельных розеток).

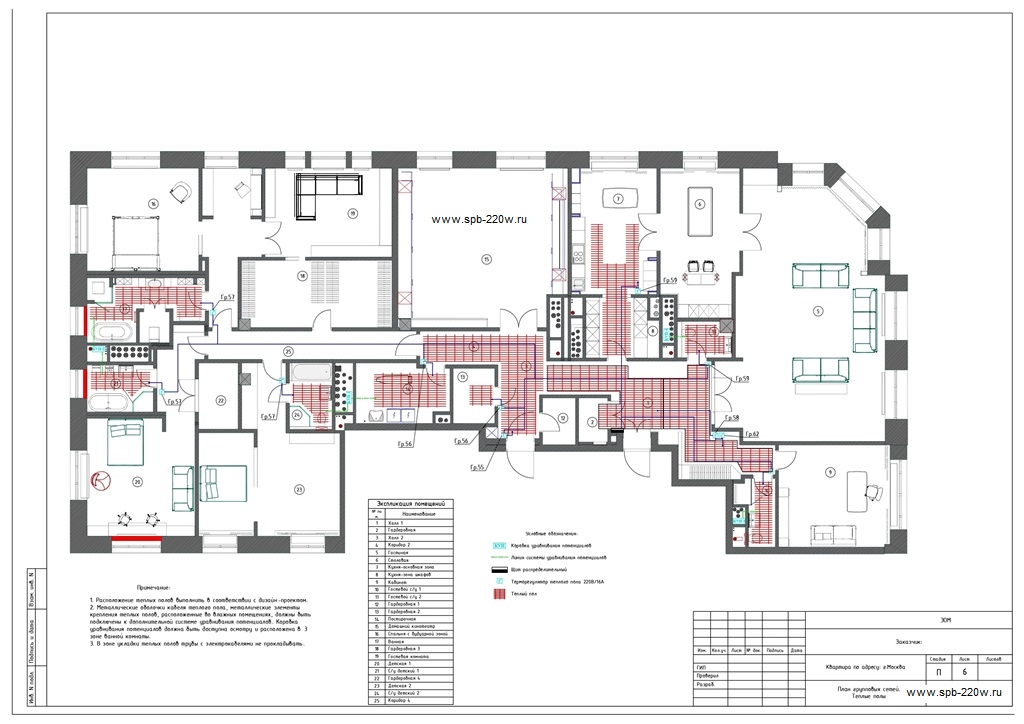

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, присоединенными к системе уравнивания потенциалов. (ПУЗ п.7.1.88)
Для устройства ДСУП: зачистить посадочное место на трубах от краски и ржавчины. Установить металлический обжимной хомут для "заземления" металлических труб ХВС и ГВС или стальную ленту-хомут. Сделать технологическую петлю на проводнике ПВ-1 по часовой стрелке.
Заложить провод между шайбами болтового соединения. Соединение должно быть видимое. Для защиты от механических повреждений проводники ПВ-1 затянуть в гофрированную ПВХ трубу. Выполнить маркировку, повесив бирки, и указать маркером наименование точки присоединения (ГВС, ХВС, корпус, опорный каркас ванны, розетка и т.б.).
Заложить отдельный дополнительный проводник на каждую розетку от "КУП": ПВ-1 1x2,5мм2. На остальные точки присоединения - не менее 1*А.0мм2, Предусмотреть технологический люк для обслуживания ДСУП.

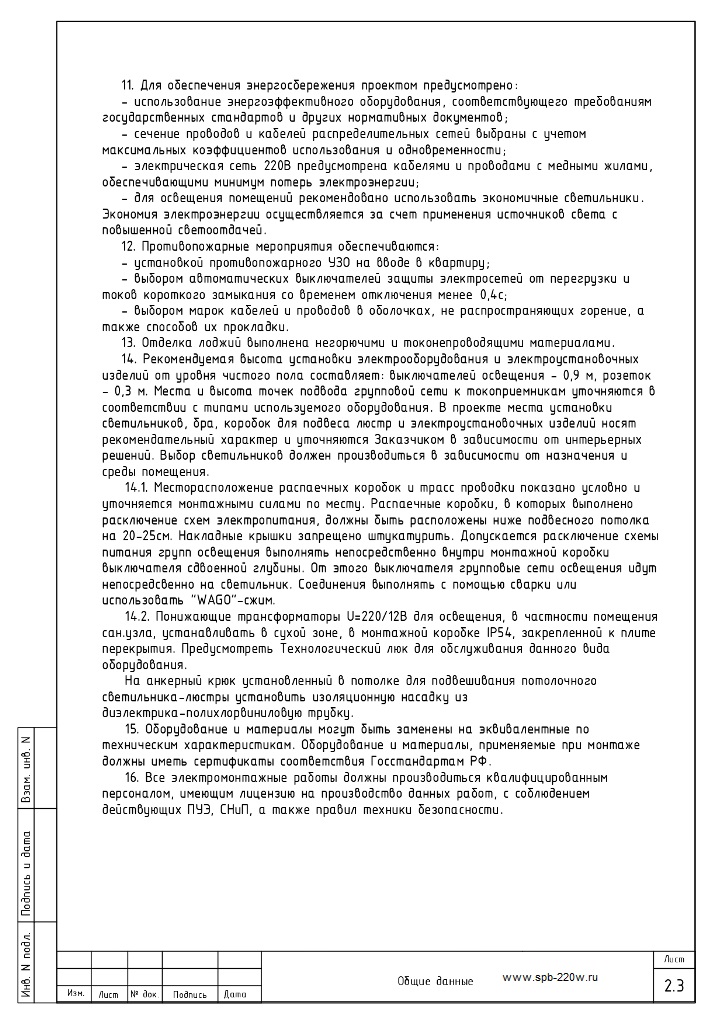

8. Для обеспечения энергосбережения проектом предусмотрено:
- использование энергоэффективного оборудования, соответствующего требованиям государственных стандартов и других нормативных документов;
- сечение проводов и кабелей распределительных сетей выбраны с учетом максимальных коэффициентов использования и одновременности;
- электрическая сеть 220В предусмотрена кабелями и проводами с медными жилами, обеспечивающими минимум потерь электроэнергии;
- для освещения помещений рекомендовано использовать экономичные светильники. Экономия электроэнергии осуществляется за счет применения источников света с повышенной светоотдачей.
9. Противопожарные мероприятия обеспечиваются:
- установкой противопожарного УЗО на вводе в пентхаус;
- выбором автоматических выключателей защиты электросетей от перегрузки и токов короткого замыкания со временем отключения менее 0Ас;
- выбором марок кабелей и проводов в оболочках, не распространяющих горение, а также способов их прокладки.
10. Отделка лоджий выполнена негорючими и токонепроводящими материалами.
11. Рекомендуемая высота установки электрооборудования и электроустановочных изделий от уровня чистого пола составляет: выключателей освещения - 0,9 м, розеток - 0,3 м. Места и высота точек подвода групповой сети к токоприемникам уточняются в соответствии с типами используемого оборудования.
В проекте места установки светильников, бра, коробок для подвеса люстр и электроустановочных изделий носят рекомендательный характер и уточняются Заказчиком в зависимости от интерьерных решений. Выбор светильников должен производиться в зависимости от назначения и среды помещения.
12. Месторасположение распаечных коробок и трасс проводки показано условно и уточняется монтажными силами по месту. Распаечные коробки, в которых выполнено расключение схем электропитания, должны быть расположены ниже подвесного потолка на 20-25см. Накладные крышки запрещено штукатурить.
Допускается расключение схемы питания групп освещения выполнять непосредственно внутри монтажной коробки выключателя сдвоенной глубины. От этого выключателя групповые сети освещения идут непосредственно на светильник. Соединения выполнять с помощью сварки или использовать "А00"-сжим.
13. Понижающие трансформаторы 220/12В для освещения, в частности помещения сан.узла, устанавливать в сухой зоне, в монтажной коробке 1Р54, закрепленной к плите перекрытия. Предусмотреть Технологический люк для обслуживания данного вида оборудования.
На анкерный крюк установленный в потолке для подвешивания потолочного светильника-люстры установить изоляционную насадку из диэлектрика-полихлорвиниловую трубку.
14. Оборудование и материалы могут быть заменены на эквивалентные по техническим характеристикам. Оборудование и материалы, применяемые при монтаже должны иметь сертификаты соответствия Госстандартом РФ.
15. Все электромонтажные работы должны производиться квалифицированным персоналом, имеющим лицензию на производство данных работ, с соблюдением действующих ПУЗ, СНиП, а также правил техники безопасности.
