Монтаж электрики в новой квартире, проект.
Чертежи и схемы разводки элетрики для квартиры в новостройке.

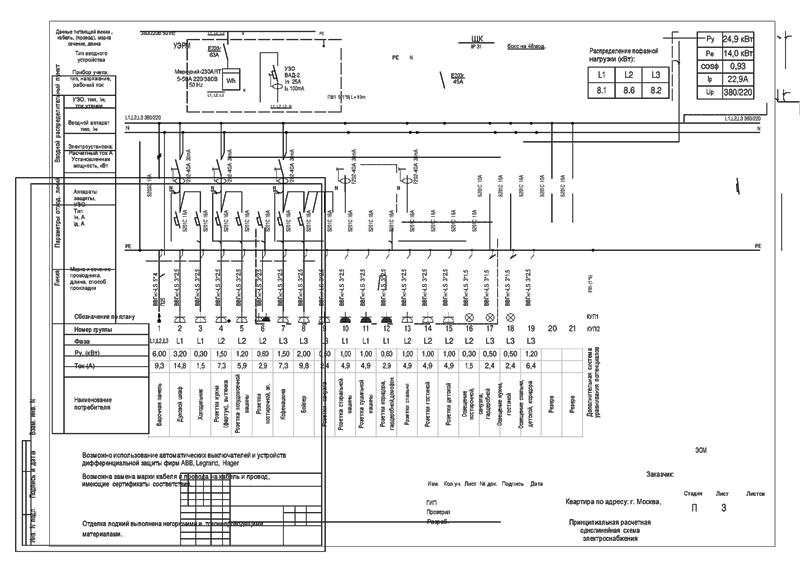

Проект содержит: Принципиальная расчетная однолинейная схема электроснабжения. План групповых сетей (электрооборудование). План групповых сетей (электроосвещение). Схема дополнительной системы уравнивания потенциалов.
Проект разводки и подключения электрики в трехкомнатной квартире, основные чертежи для розеток и освещения.

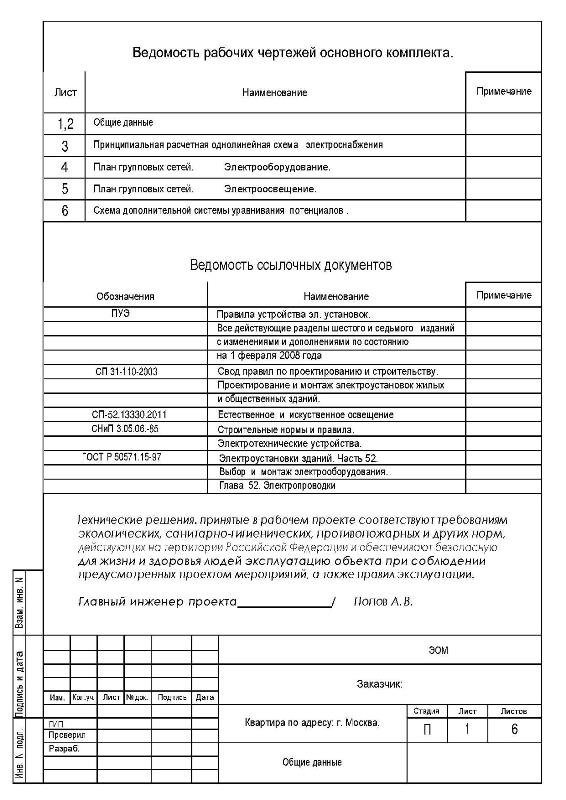

Ведомость ссылочных и прилагаемых документов: Обозначение; Наименование; Примечание; Нормативные требования.
Нормативные, ссылочные, Гост и СНиП, документы и рекомендации для проекта разводки электрики в 3-комнатной квартире.

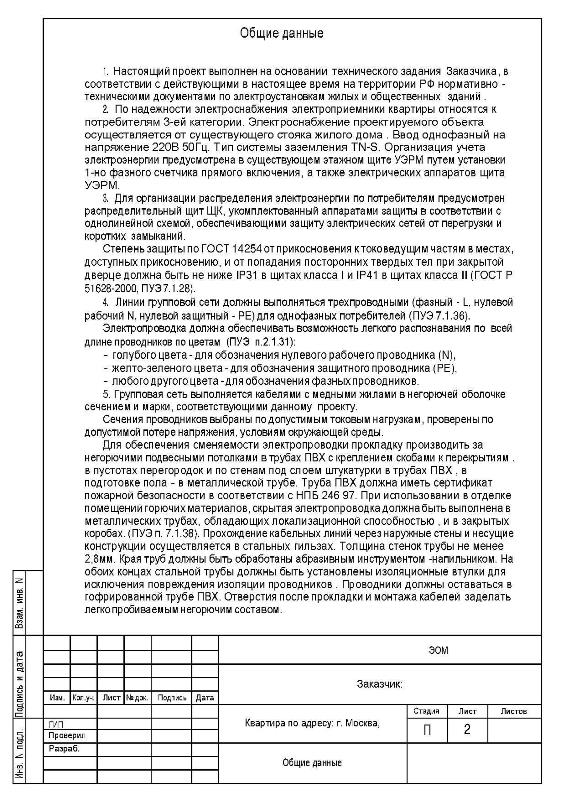

1. Настоящий проект выполнен на основании технического задания Заказчика , в
соответствии с действующими в настоящее время на территории РФ нормативно -
техническими документами по электроустановкам жилых и общественных зданий .
2. По надежности электроснабжения электроприемники квартиры относятся к
потребителям 3-ей категории. Электроснабжение проектируемого объекта
осуществляется от существующего стояка жилого дома .
Ввод однофазный на
напряжение 220В 50Гц. Тип системы заземления TN-S. Организация учета
электроэнергии предусмотрена в существующем этажном щите УЭРМ путем установки
1-но фазного счетчика прямого включения, а также электрических аппаратов щита
УЭРМ.
3. Для организации распределения электроэнергии по потребителям предусмотрен
распределительный щит ЩК, укомплектованный аппаратами защиты в соответствии с
однолинейной схемой, обеспечивающими защиту электрических сетей от перегрузки и
коротких замыканий.
Степень защиты по ГОСТ 14254 от прикосновения к токоведущим частям в местах ,
доступных прикосновению, и от попадания посторонних твердых тел при закрытой
дверце должна быть не ниже IP31 в щитах класса I и IP41 в щитах класса II (ГОСТ Р
51628-2000, ПУЭ 7.1.28).
4. Линии групповой сети должны выполняться трехпроводными (фазный - L, нулевой
рабочий N, нулевой защитный - РЕ) для однофазных потребителей (ПУЭ 7.1.36).
Электропроводка должна обеспечивать возможность легкого распознавания по всей
длине проводников по цветам (ПУЭ п.2.1.31):
- голубого цвета - для обозначения нулевого рабочего проводника (N),
- желто-зеленого цвета - для обозначения защитного проводника (РЕ),
- любого другого цвета - для обозначения фазных проводников.
5. Групповая сеть выполняется кабелями с медными жилами в негорючей оболочке
сечением и марки, соответствующими данному проекту.
Сечения проводников выбраны по допустимым токовым нагрузкам , проверены по
допустимой потере напряжения, условиям окружающей среды.
Для обеспечения сменяемости электропроводки прокладку производить за
негорючими подвесными потолками в трубах ПВХ с креплением скобами к перекрытиям ,
в пустотах перегородок и по стенам под слоем штукатурки в трубах ПВХ , в
подготовке пола - в металлической трубе. Труба ПВХ должна иметь сертификат
пожарной безопасности в соответствии с НПБ 246 97.
При использовании в отделке
помещений горючих материалов, скрытая электропроводка должна быть выполнена в
металлических трубах, обладающих локализационной способностью , и в закрытых
коробах. (ПУЭ п. 7.1.38). Прохождение кабельных линий через наружные стены и несущие
конструкции осуществляется в стальных гильзах.
Толщина стенок трубы не менее
2,8мм. Края труб должны быть обработаны абразивным инструментом -напильником. На
обоих концах стальной трубы должны быть установлены изоляционные втулки для
исключения повреждения изоляции проводников.
Проводники должны оставаться в
гофрированной трубе ПВХ. Отверстия после прокладки и монтажа кабелей заделать
легко пробиваемым негорючим составом.
Групповые сети проложить параллельно архитектурно-строительным линиям.
Расстояние горизонтально проложенных проводов от плит перекрытия не должно
превышать 150 мм. Запрещено нарушать целостность монолитной поверхности
строительной конструкции объекта.

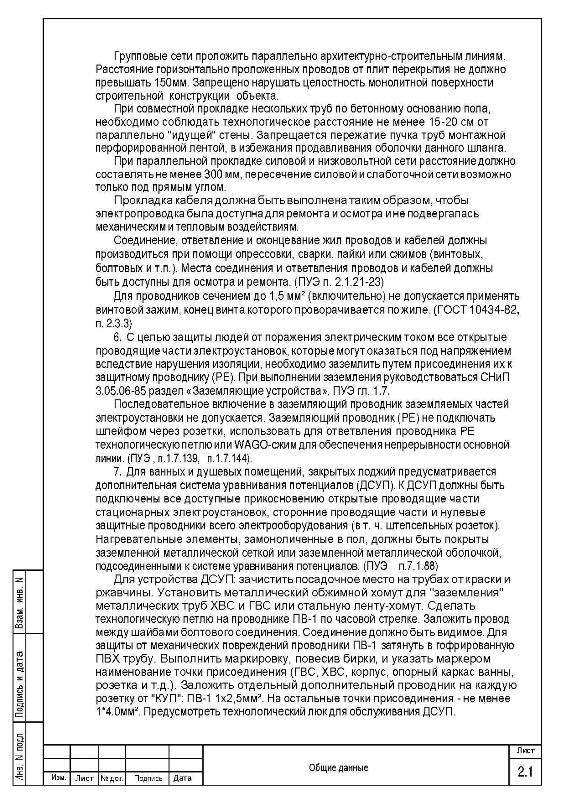

При совместной прокладке нескольких труб по бетонному основанию пола,
необходимо соблюдать технологическое расстояние не менее 15-20 см от
параллельно "идущей" стены. Запрещается пережатие пучка труб монтажной
перфорированной лентой, в избежания продавливания оболочки данного шланга.
При параллельной прокладке силовой и низковольтной сети расстояние должно
составлять не менее 300 мм, пересечение силовой и слаботочной сети возможно
только под прямым углом.
Прокладка кабеля должна быть выполнена таким образом, чтобы
электропроводка была доступна для ремонта и осмотра и не подвергалась
механическим и тепловым воздействиям.
Соединение, ответвление и оконцевание жил проводов и кабелей должны
производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых,
болтовых и т.п.).
Места соединения и ответвления проводов и кабелей должны
быть доступны для осмотра и ремонта. (ПУЭ п. 2.1.21-23)
Для проводников сечением до 1,5 мм? (включительно) не допускается применять
винтовой зажим, конец винта которого проворачивается по жиле. (ГОСТ 10434-82,
п. 2.3.3)
6. С целью защиты людей от поражения электрическим током все открытые
проводящие части электроустановок, которые могут оказаться под напряжением
вследствие нарушения изоляции, необходимо заземлить путем присоединения их к
защитному проводнику (РЕ). При выполнении заземления руководствоваться СНиП
3.05.06-85 раздел «Заземляющие устройства», ПУЭ гл. 1.7.
Последовательное включение в заземляющий проводник заземляемых частей
электроустановки не допускается. Заземляющий проводник (РЕ) не подключать
шлейфом через розетки, использовать для ответвления проводника РЕ
технологическую петлю или WAGO-сжим для обеспечения непрерывности основной
линии. (ПУЭ , п.1.7.139, п.1.7.144).

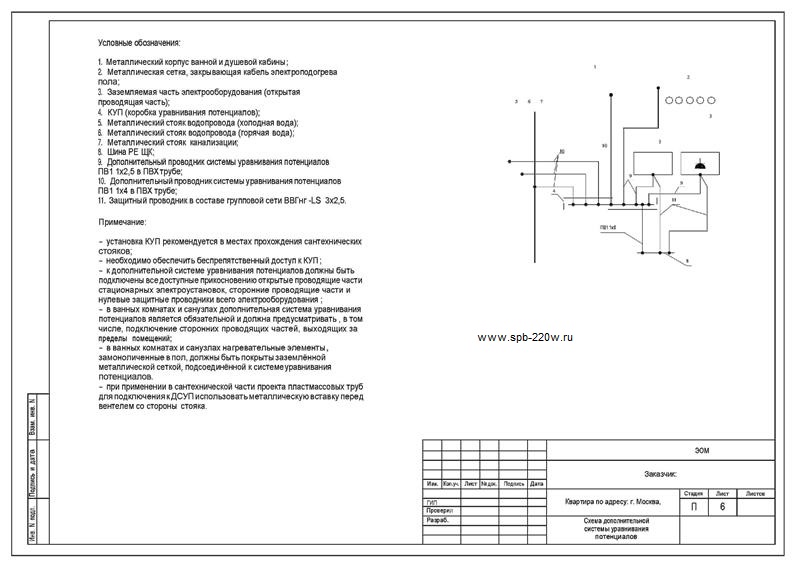

7. Для ванных и душевых помещений, закрытых лоджий предусматривается
дополнительная система уравнивания потенциалов (ДСУП). К ДСУП должны быть
подключены все доступные прикосновению открытые проводящие части
стационарных электроустановок, сторонние проводящие части и нулевые
защитные проводники всего электрооборудования (в т. ч. штепсельных розеток).
Нагревательные элементы, замоноличенные в пол, должны быть покрыты
заземленной металлической сеткой или заземленной металлической оболочкой,
подсоединенными к системе уравнивания потенциалов. (ПУЭ п.7.1.88)

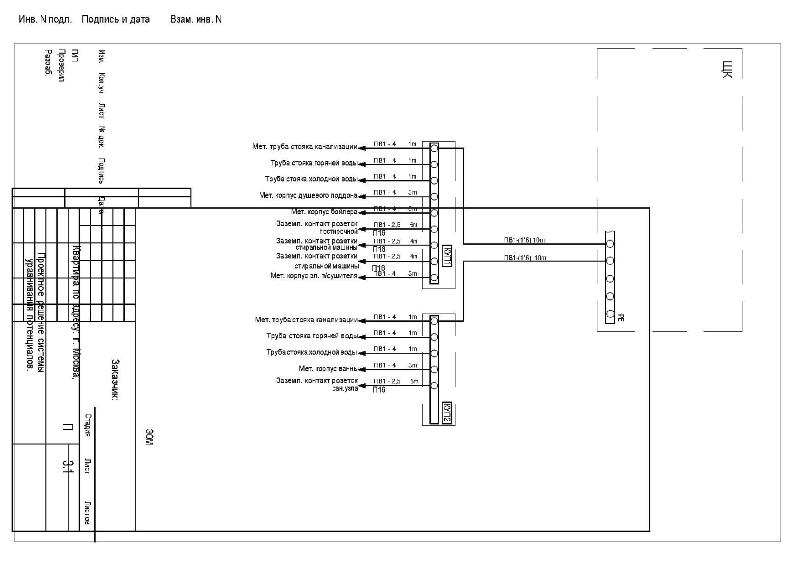

Для устройства ДСУП: зачистить посадочное место на трубах от краски и
ржавчины.
Установить металлический обжимной хомут для "заземления"
металлических труб ХВС и ГВС или стальную ленту-хомут. Сделать
технологическую петлю на проводнике ПВ-1 по часовой стрелке.
Заложить провод
между шайбами болтового соединения. Соединение должно быть видимое. Для
защиты от механических повреждений проводники ПВ-1 затянуть в гофрированную
ПВХ трубу.
Выполнить маркировку, повесив бирки, и указать маркером
наименование точки присоединения (ГВС, ХВС, корпус, опорный каркас ванны,
розетка и т.д.). Заложить отдельный дополнительный проводник на каждую
розетку от "КУП": ПВ-1 1х2,5мм?.
остальные точки присоединения - не менее
1*4.0мм?. Предусмотреть технологический люк для обслуживания ДСУП.

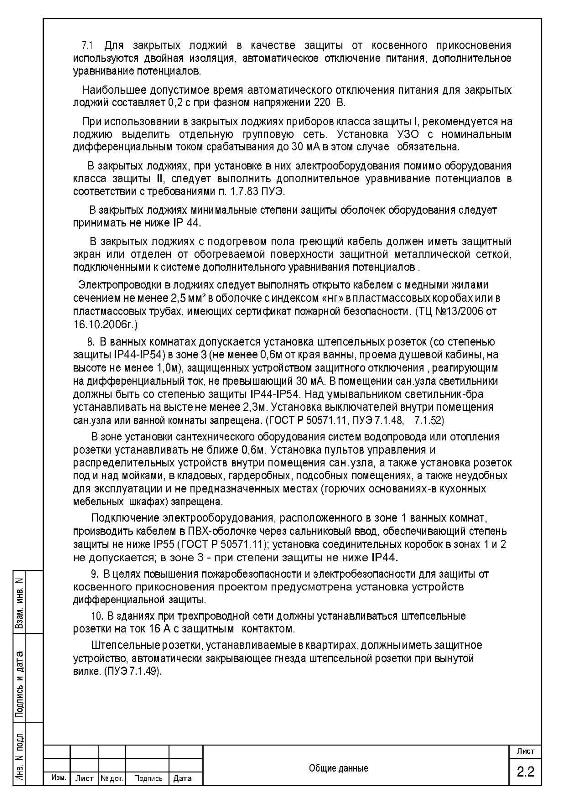

7.1 Для закрытых лоджий в качестве защиты от косвенного прикосновения
используются двойная изоляция, автоматическое отключение питания, дополнительное
уравнивание потенциалов.
Наибольшее допустимое время автоматического отключения питания для закрытых
лоджий составляет 0,2 с при фазном напряжении 220 В.
При использовании в закрытых лоджиях приборов класса защиты I, рекомендуется на
лоджию выделить отдельную групповую сеть. Установка УЗО с номинальным
дифференциальным током срабатывания до 30 мА в этом случае обязательна.
В закрытых лоджиях, при установке в них электрооборудования помимо оборудования
класса защиты II, следует выполнить дополнительное уравнивание потенциалов в
соответствии с требованиями п. 1.7.83 ПУЭ.
В закрытых лоджиях минимальные степени защиты оболочек оборудования следует
принимать не ниже IP 44.
В закрытых лоджиях с подогревом пола греющий кабель должен иметь защитный
экран или отделен от обогреваемой поверхности защитной металлической сеткой,
подключенными к системе дополнительного уравнивания потенциалов .
Электропроводки в лоджиях следует выполнять открыто кабелем с медными жилами
сечением не менее 2,5 мм? в оболочке с индексом «нг» в пластмассовых коробах или в
пластмассовых трубах, имеющих сертификат пожарной безопасности. (ТЦ №13/2006 от
16.10.2006г.)
8. В ванных комнатах допускается установка штепсельных розеток (со степенью
защиты IP44-IP54) в зоне 3 (не менее 0,6м от края ванны, проема душевой кабины, на
высоте не менее 1,0м), защищенных устройством защитного отключения , реагирующим
на дифференциальный ток, не превышающий 30 мА. В помещении сан.узла светильники
должны быть со степенью защиты IP44-IP54.
Над умывальником светильник-бра
устанавливать на высте не менее 2,3м. Установка выключателей внутри помещения
сан.узла или ванной комнаты запрещена. (ГОСТ Р 50571.11, ПУЭ 7.1.48, 7.1.52)
В зоне установки сантехнического оборудования систем водопровода или отопления
розетки устанавливать не ближе 0,6м.
Установка пультов управления и
распределительных устройств внутри помещения сан .узла, а также установка розеток
под и над мойками, в кладовых, гардеробных, подсобных помещениях, а также неудобных
для эксплуатации и не предназначенных местах (горючих основаниях-в кухонных
мебельных шкафах) запрещена.
Подключение электрооборудования, расположенного в зоне 1 ванных комнат,
производить кабелем в ПВХ-оболочке через сальниковый ввод, обеспечивающий степень
защиты не ниже IP55 (ГОСТ Р 50571.11); установка соединительных коробок в зонах 1 и 2
не допускается; в зоне 3 - при степени защиты не ниже IP44.
9. В целях повышения пожаробезопасности и электробезопасности для защиты от
косвенного прикосновения проектом предусмотрена установка устройств
дифференциальной защиты.
10. В зданиях при трехпроводной сети должны устанавливаться штепсельные
розетки на ток 16 А с защитным контактом.
Штепсельные розетки, устанавливаемые в квартирах, должны иметь защитное
устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой
вилке. (ПУЭ 7.1.49).

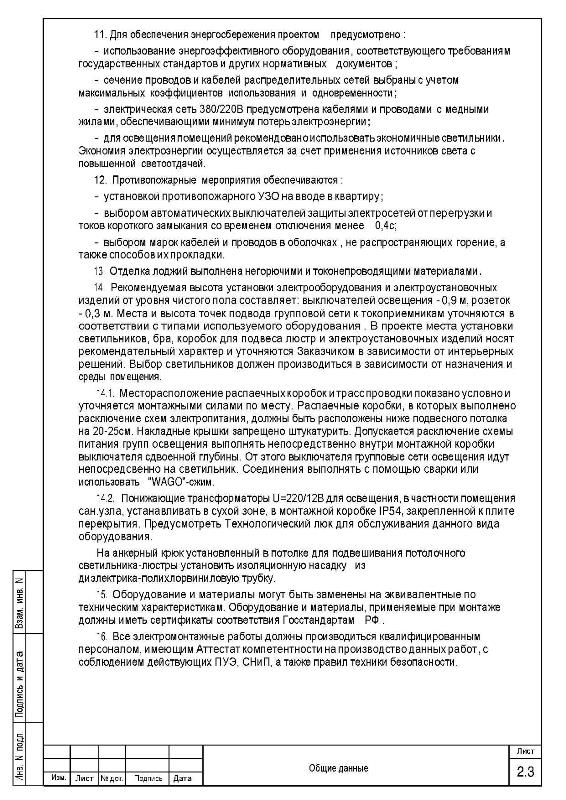

11. Для обеспечения энергосбережения проектом предусмотрено :
- использование энергоэффективного оборудования , соответствующего требованиям
государственных стандартов и других нормативных документов ;
- сечение проводов и кабелей распределительных сетей выбраны с учетом
максимальных коэффициентов использования и одновременности ;
- электрическая сеть 380/220В предусмотрена кабелями и проводами с медными
жилами, обеспечивающими минимум потерь электроэнергии ;
- для освещения помещений рекомендовано использовать экономичные светильники .
Экономия электроэнергии осуществляется за счет применения источников света с
повышенной светоотдачей.
12. Противопожарные мероприятия обеспечиваются :
- установкой противопожарного УЗО на вводе в квартиру ;
- выбором автоматических выключателей защиты электросетей от перегрузки и
токов короткого замыкания со временем отключения менее 0,4с;
- выбором марок кабелей и проводов в оболочках , не распространяющих горение, а
также способов их прокладки.
13. Отделка лоджий выполнена негорючими и токонепроводящими материалами.
14. Рекомендуемая высота установки электрооборудования и электроустановочных
изделий от уровня чистого пола составляет: выключателей освещения - 0,9 м, розеток
- 0,3 м.
Места и высота точек подвода групповой сети к токоприемникам уточняются в
соответствии с типами используемого оборудования . В проекте места установки
светильников, бра, коробок для подвеса люстр и электроустановочных изделий носят
рекомендательный характер и уточняются Заказчиком в зависимости от интерьерных
решений. Выбор светильников должен производиться в зависимости от назначения и
среды помещения.
14.1. Месторасположение распаечных коробок и трасс проводки показано условно и
уточняется монтажными силами по месту. Распаечные коробки, в которых выполнено
расключение схем электропитания, должны быть расположены ниже подвесного потолка
на 20-25см. Накладные крышки запрещено штукатурить.
Допускается расключение схемы
питания групп освещения выполнять непосредственно внутри монтажной коробки
выключателя сдвоенной глубины. От этого выключателя групповые сети освещения идут
непосредсвенно на светильник. Соединения выполнять с помощью сварки или
использовать "WAGO"-сжим.
14.2. Понижающие трансформаторы U=220/12В для освещения, в частности помещения
сан.узла, устанавливать в сухой зоне, в монтажной коробке IP54, закрепленной к плите
перекрытия. Предусмотреть Технологический люк для обслуживания данного вида
оборудования.
На анкерный крюк установленный в потолке для подвешивания потолочного
светильника-люстры установить изоляционную насадку из
диэлектрика-полихлорвиниловую трубку.
15. Оборудование и материалы могут быть заменены на эквивалентные по
техническим характеристикам. Оборудование и материалы, применяемые при монтаже
должны иметь сертификаты соответствия Госстандартам РФ .
16. Все электромонтажные работы должны производиться квалифицированным
персоналом, имеющим Аттестат компетентности на производство данных работ , с
соблюдением действующих ПУЭ, СНиП, а также правил техники безопасности.
Стоимость электромонтажных работ в квартирах, офисах и других помещениях с разводкой проводов и установкой электрических приборов:
- 300 руб/м.кв. площади квартиры с открытой прокладкой проводов в гофре (без штробления) и с наружной установкой розеток и выключателей;
- 600 руб/м.кв. площади квартиры со штроблением в стенах (перегородках) из кирпича, пенобетона или газоблоков, с прокладкой проводов в штробу и с установкой внутренних розеток и выключателей;
- 800 руб/м.кв. площади квартиры со штроблением в стенах (в бетонных полах, в потолке из бетонных плит) из монолитного бетона, с прокладкой проводов в штробу и с установкой внутренних розеток и выключателей.

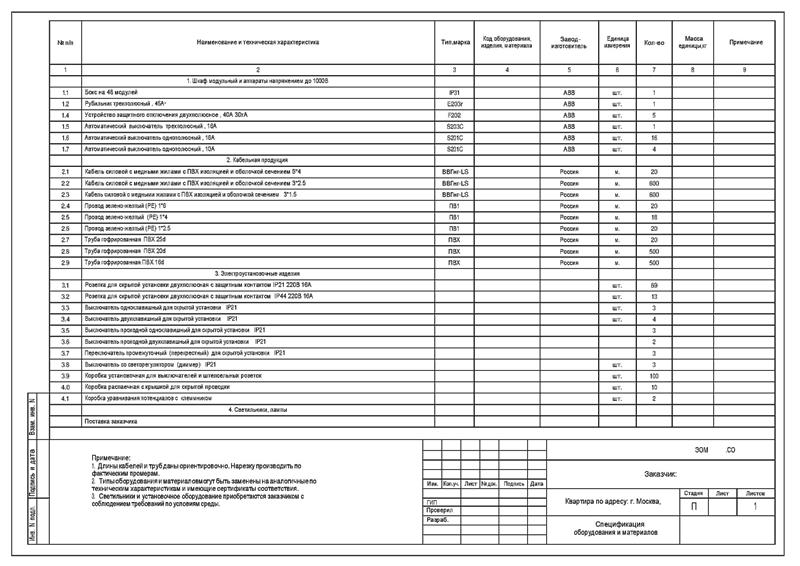

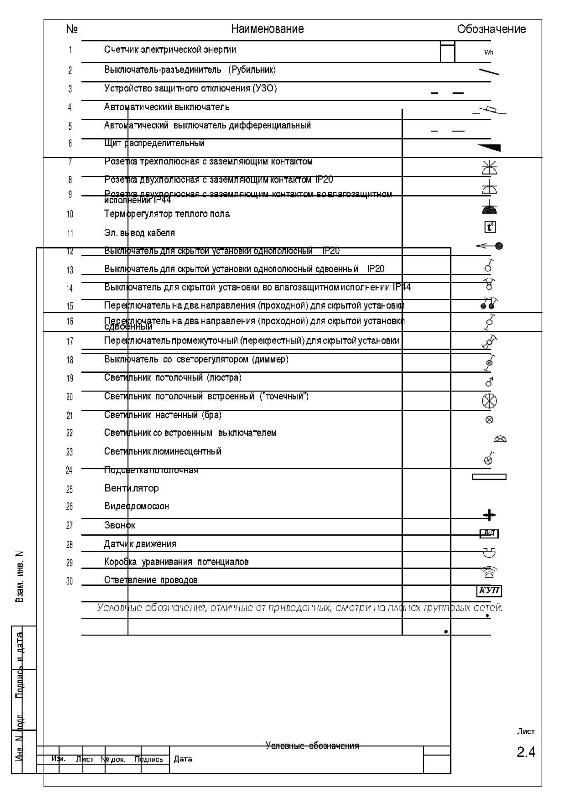

Если Вам нужно сделать проект электрики, то присылайте планировку квартиры, мы сделаем Вам основной проект по электрике и смету с количеством проводов, стоимости материала и электромонтажных работ.
