Каркасный дом электрика под ключ.
Проект разводки электрики разработан для каркасного дома 120 м2 общей площади 2 этажей.

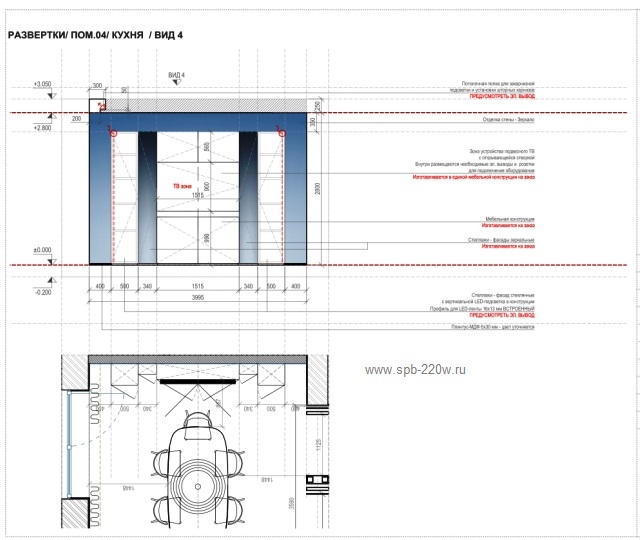

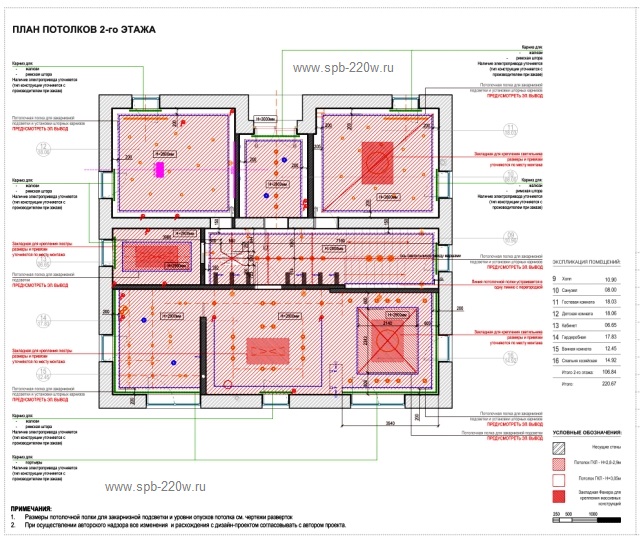

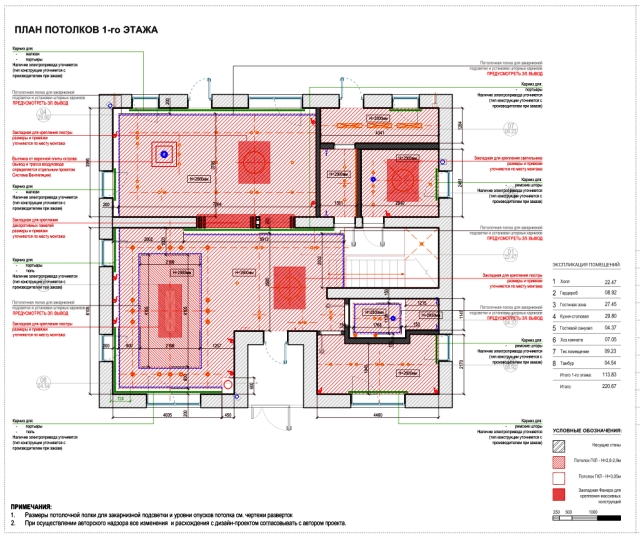

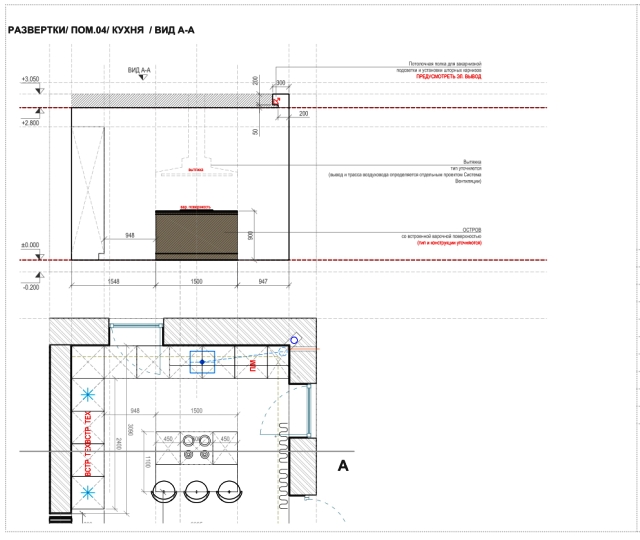

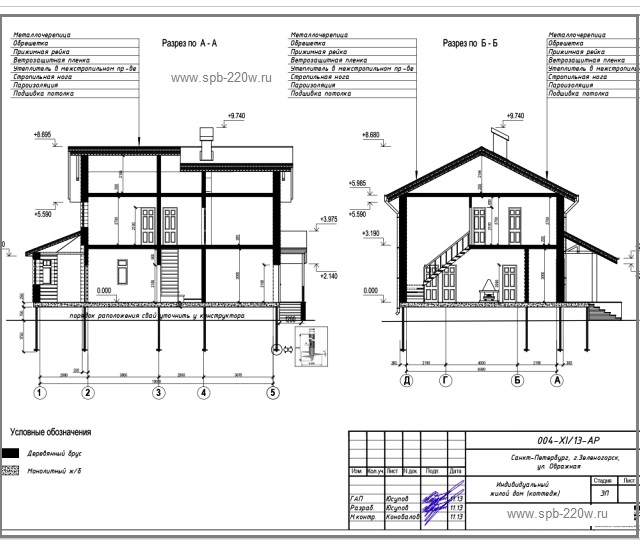

Проект разводки электрики в каркасном доме, чертежи и схемы.
Назначение и основные показатели:
Здание отдельно стоящее, двухэтажное, жилое (каркасный дом).
Состав разрабатываемой документации:
В соответствии с требованиями Постановления Правительства Российской Федерации от 16.02.2008 № 87 (в редакции от апреля 2018г) «О составе разделовпроектной документации и требованиях к их содержанию».
Требования к разрабатываемой проектно-сметной документации: Проектно-сметная документация разрабатывается в соответствии с существующими Основными требованиями к проектной и рабочей документации(СПДС), Строительными нормами и правилами( СНиП), а также другими нормативными документами в области строительства и проектирования, действующими на территории РФ.
Границы проектирования:
-Ввод на участок от распределительного щита КК6;
- Кабель от КК6 до стабилизаторов заложить с запасом до 20 кВт на жилой (каркасный) дом;
- Перенос стабилизаторов 39 и 35 домов к верхнему левому углу участка, за проектируемую пристройку (см. прилагаемые чертежи), перенос и прокладка сетей;
- Внутреннее электроснабжение, электроосвещение.
Стабилизатор напряжения:
- Запроектировать устройство стабилизации напряжения для электрических потребителей с щитом байпаса;
- Стабилизатор для 35 дома на жилой дом и гаражный комплекс;
- Два стабилизатора на 39 дом : 1-на жилое здание с учетом потребляемой мощности + 20%, 2-на пристраиваемый спа-комплекс с учетом потребляемой мощности + 20%;
- Получить перечень электрических нагрузок для подключения к линии сетевого
стабилизатора из таблицы нагрузок.
Таблица нагрузок: - Рассчитать таблицу электрических нагрузок дома:
1-Основного существующего здания.
2-Пристраиваемого спа-комплекса и зимнего сада.
3-Придомового освещения (предварительно).
Электрический распределительный щит:
- Запроектировать эл. распр. щит с необходимым количеством исходящих автоматических выключателей;
- Общая мощность-25 кВт,
- Произвести расчет необходимой мощности для разводки по этажам (предварительные данные: развод по этажам - по 5 кВт с отсечкой тока на 7 кВт).
- При проектировании ВРУ предусмотреть резервные автоматические выключатели в количестве 10% от установленных;
- При проектировании ВРУ предусмотреть свободное резервное место для установки эл. модульного оборудования в количестве 25% от установленного.
- ВРУ разместить в гардеробе первого этажа.
- Согласовать расположение дополнительных поэтажных щитов, шахты для прокладки стояков, расп. трасс кабелей (внутри каркасного дома).
Безопасность эл. сети и защита от поражения эл. током:
- Для защиты электроприемников, расположенных в помещениях с влажной средой, а также розеток, предназначенных для включения переносного оборудования, предусмотреть установку устройств защитного отключения (УЗО);
- Запроектировать контур заземления; - Запроектировать систему молниезащиты с отдельным контуром заземления; - Запроектировать систему уравнивания потенциалов и ДУП(? при необходимости).
Электрическая распределительная сеть:
-Распределительную сеть выполнить с минимальным количеством соединительных коробок. Все электрические распределительные щиты, розетки, светильники, нагрузки инженерных систем подключать к ВРУ отдельными кабельными линиями.
- Прокладка кабельных линий между этажами должны быть реализованы в доступных кабельных каналах (шахтах) с доступом для обслуживания и возможностью прокладки новых линий(тайные лючки);

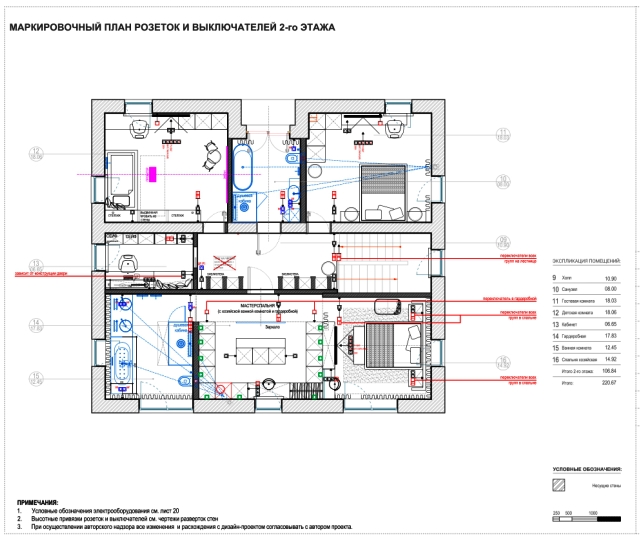

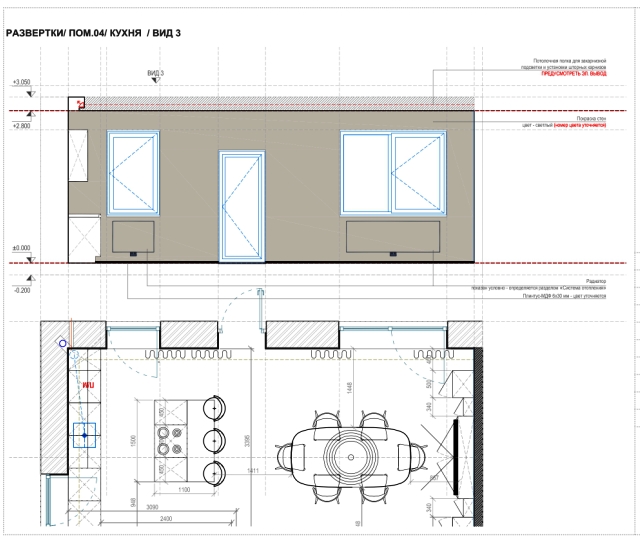

- Распределительные коробки на каждое помещение(розетки/освещение) должны быть доступны и спрятаны в пот. ящики, интегрированные в интерьер. В каждом помещении -1 коробка-розетки, 1 коробка-освещение.

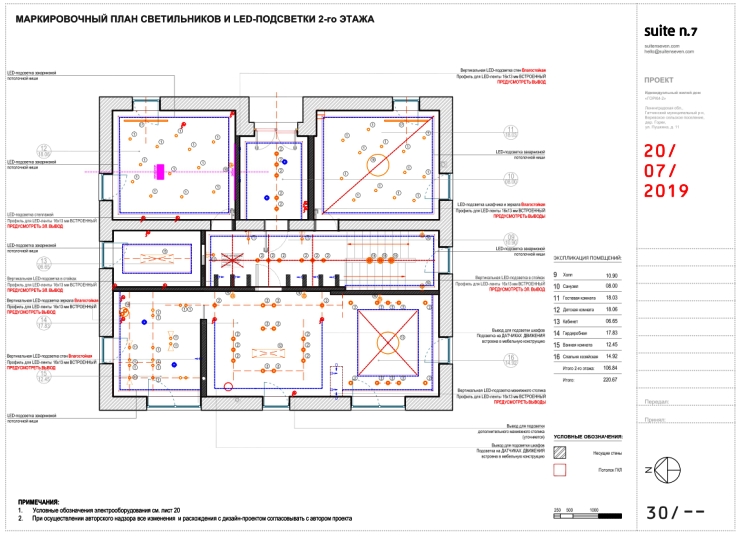

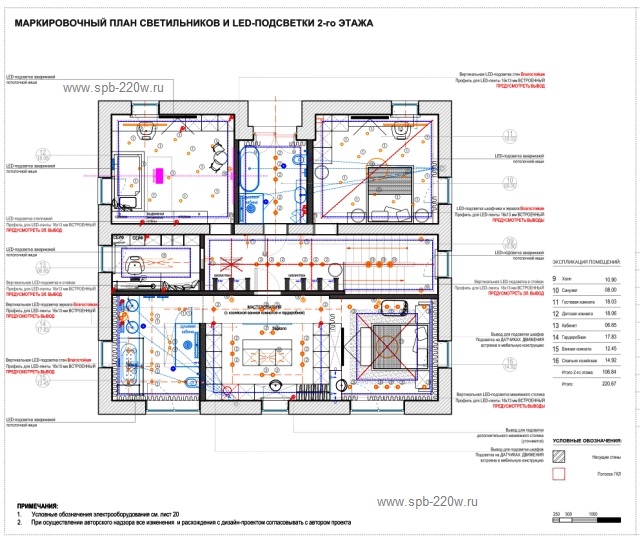

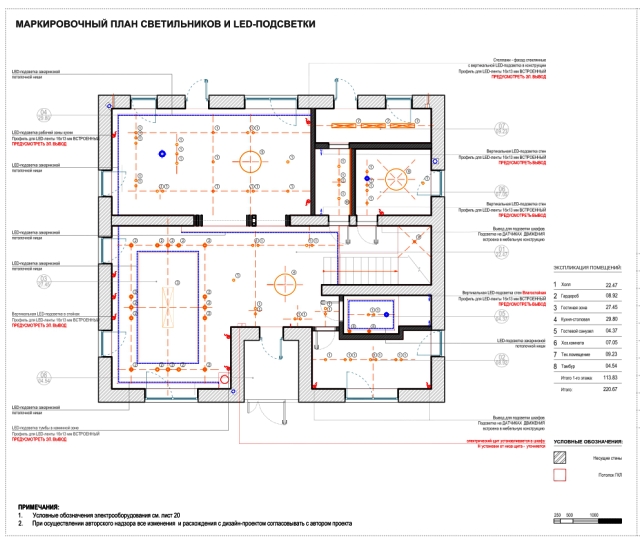

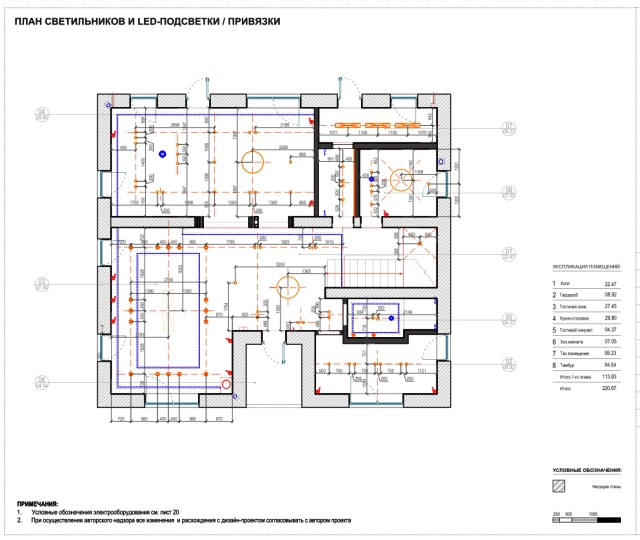

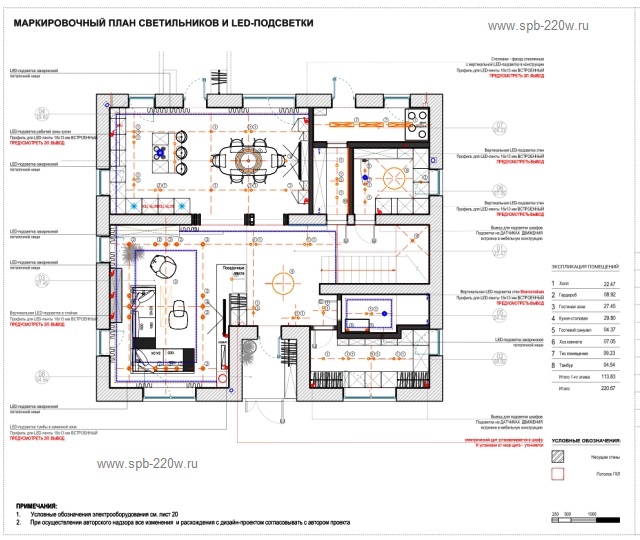

Автоматизация освещения:
- Выключение всего внутреннего освещения в доме с одного места в прихожей (1.7);
- Включение освещения по датчику присутствия, выключение освещения по выдержкам таймера по межэтажной лестнице и коридору 2-го этажа.
- Выключение освещения по всему этажу(отдельно на 1 и 2 каркасного дома) на выходе с этажа и/или в спальне по второму этажу.
- Предусмотреть вывод к ландшафтному освещению, домофону, въездным вовротам.
Исходные данные, предоставляемые на электроснабжение с указанием лимита эл. мощности Заказчиком:
- ТУ на подключение эл. мощности, акт технологического подключения или договор;
- Градостроительный план участка; - Поэтажные планы здания в формате DWG и PDF;
- Планы с подключаемым инженерным оборудованием с указанием мощности, расстановкой розеток, светильников, выключателей (согласно разработанного дизайн проекта каркасного дома).
Проектные решения:
- Все проектные решения, схемы расположения ГРЩ, распределительных щитов, электроустановочных изделий, сетей освещения и прочего электрооборудования утверждает Заказчик на основании предложенных Подрядчиком вариантов с учетом норм ПУЭ и пр. нормативных актов.
Сдача работ по разработке проекта разводки электрики в каркасном жилом 2 этажном доме 120 м2:
Подрядчик передает Заказчику проект на твердом носителе (бумага) в 2-х экземплярах, а так же на электронном носителе в формате PDF и в измеряемых электронных форматах (DWG, DOC, EXEL). Графический материал в формате DWG AUTOCAD должен быть представлен не ниже версии 2006 года без объединения этих форматов.
Сроки выполнения работ по разработке проекта:
Начало выполнения работ по настоящему Договору в течение одного дня с момента подписания Договора. Необходимая информационная документация должна быть передана Подрядчику до подписания Договора. Срок выполнения (продолжительность работ) по Договору: __ рабочих дней.
