Электрика в доме и з газобетонных блоков, проект электроснабжения.

схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона схемы разводки электрики в доме из газобетона

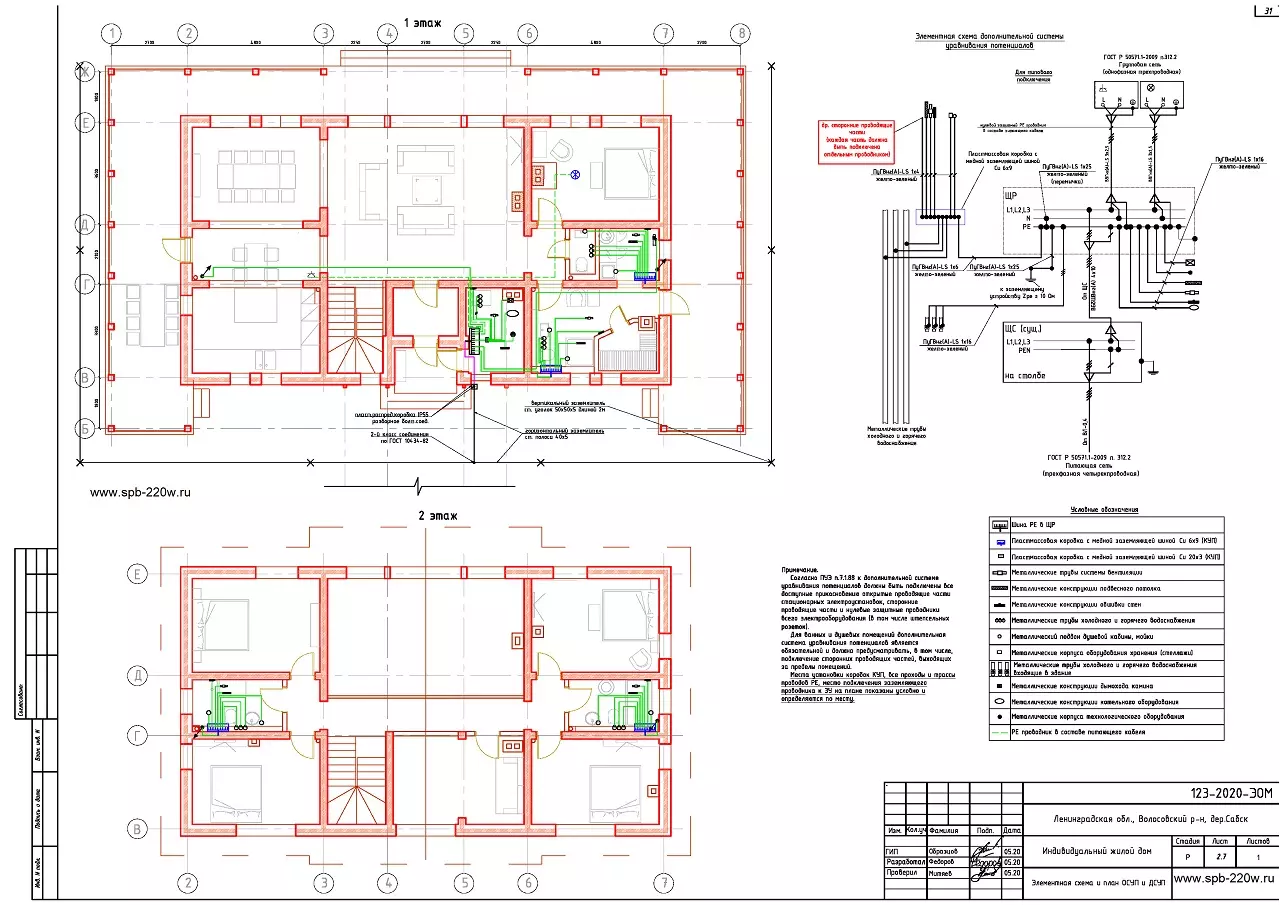

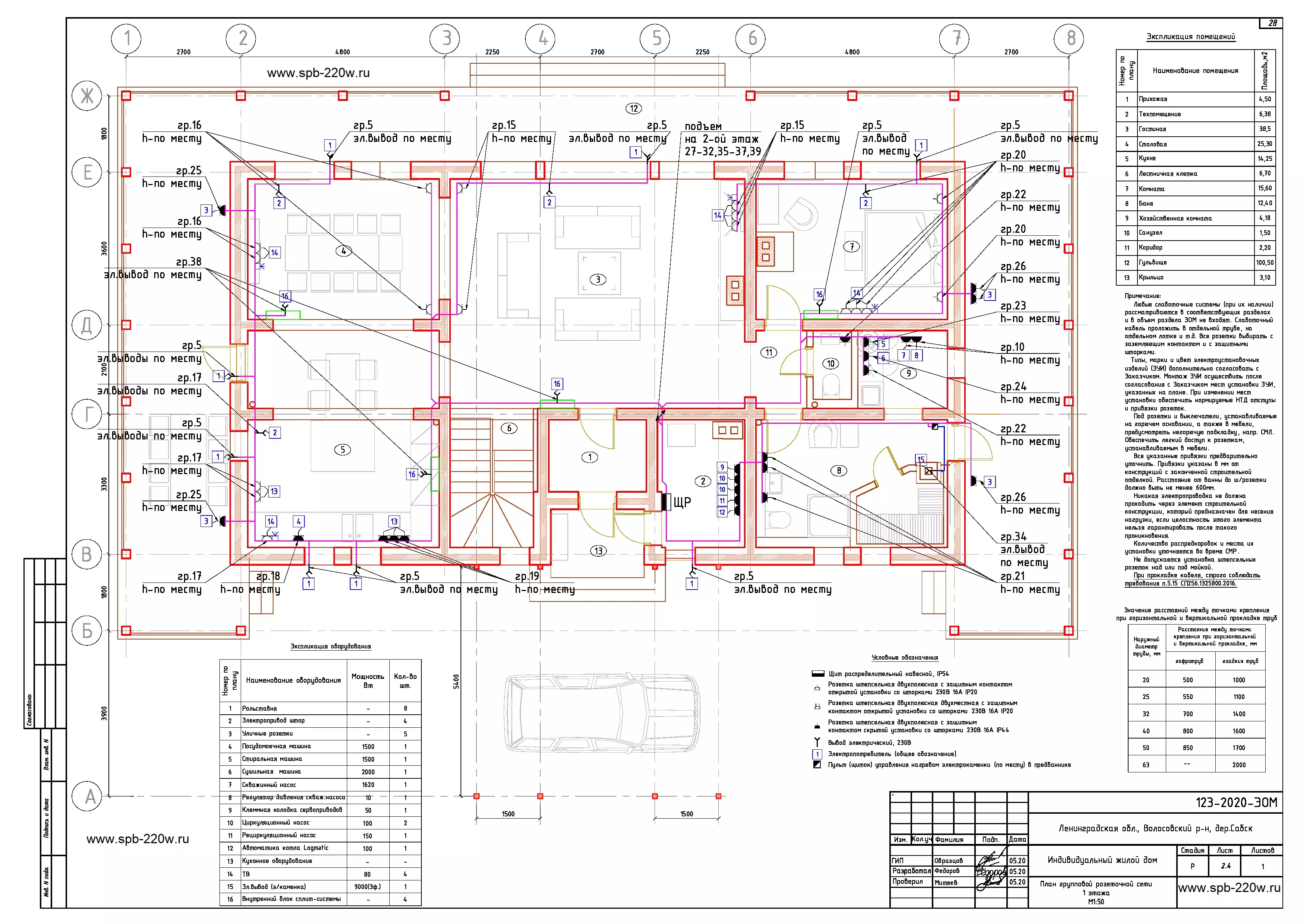

Здесь мы разместили полный проект прокладки и подключения электрики для дома из газобетона 290 м2. На схемах указаны электрические точки (розетки, светильники, выключатели, люстры и т. д.).

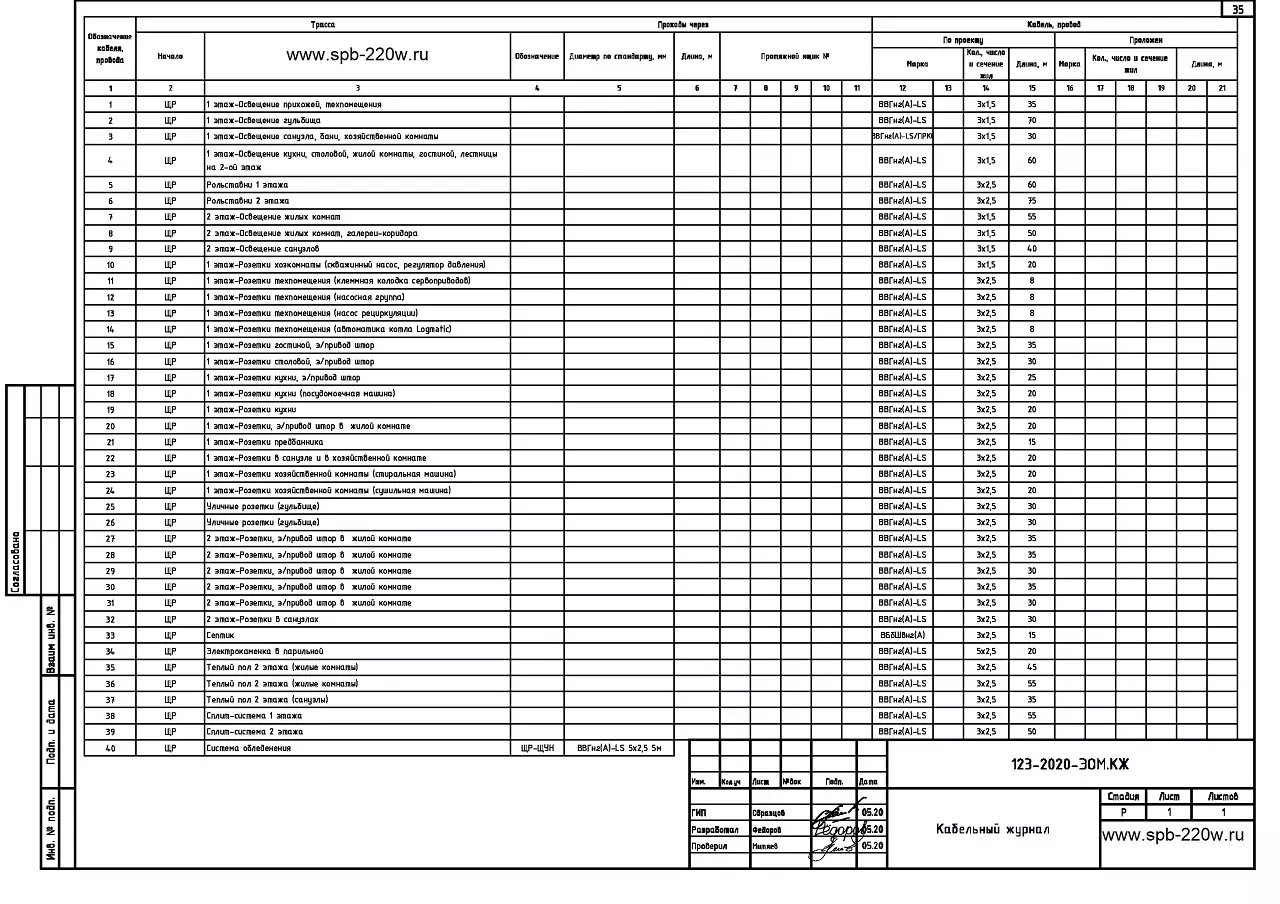

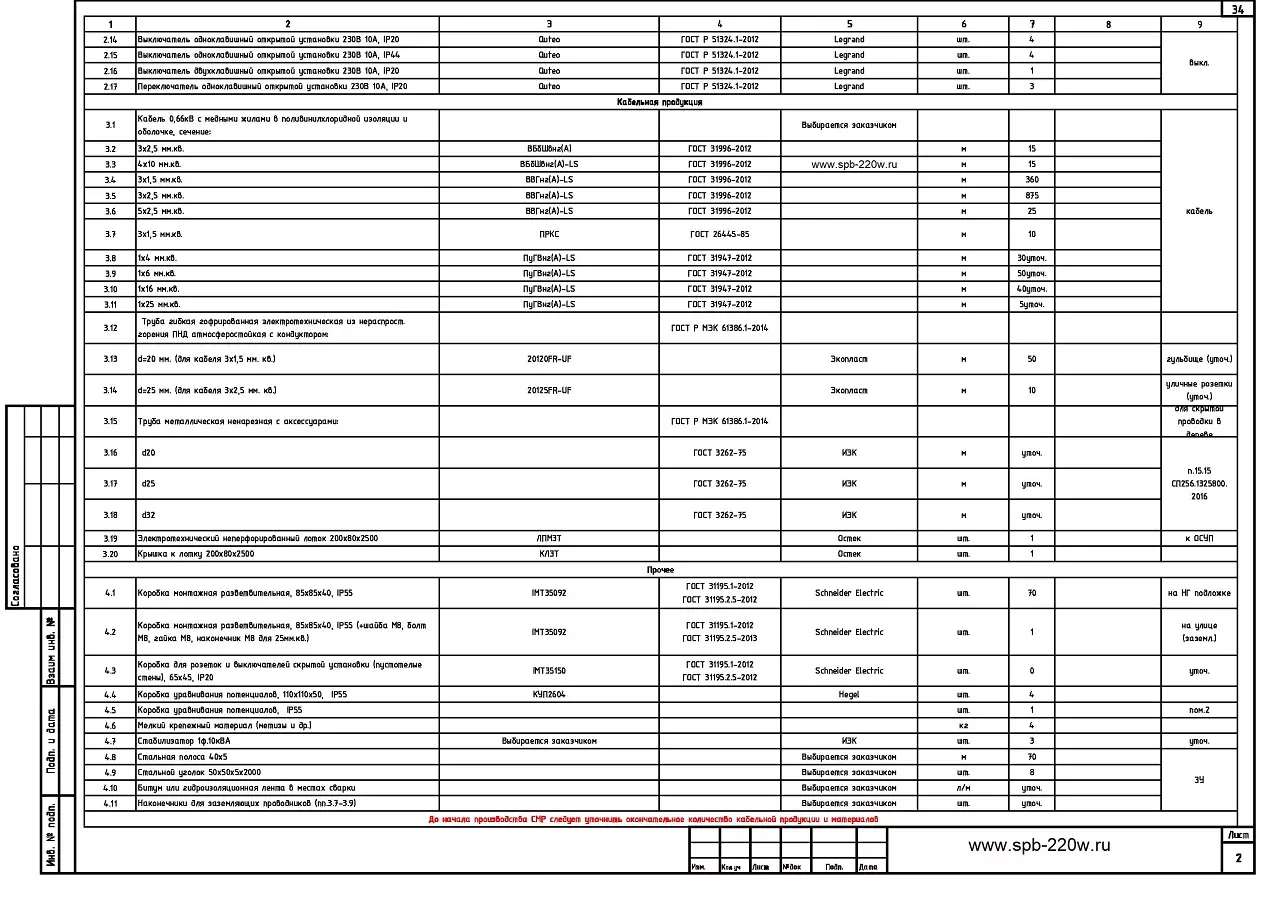

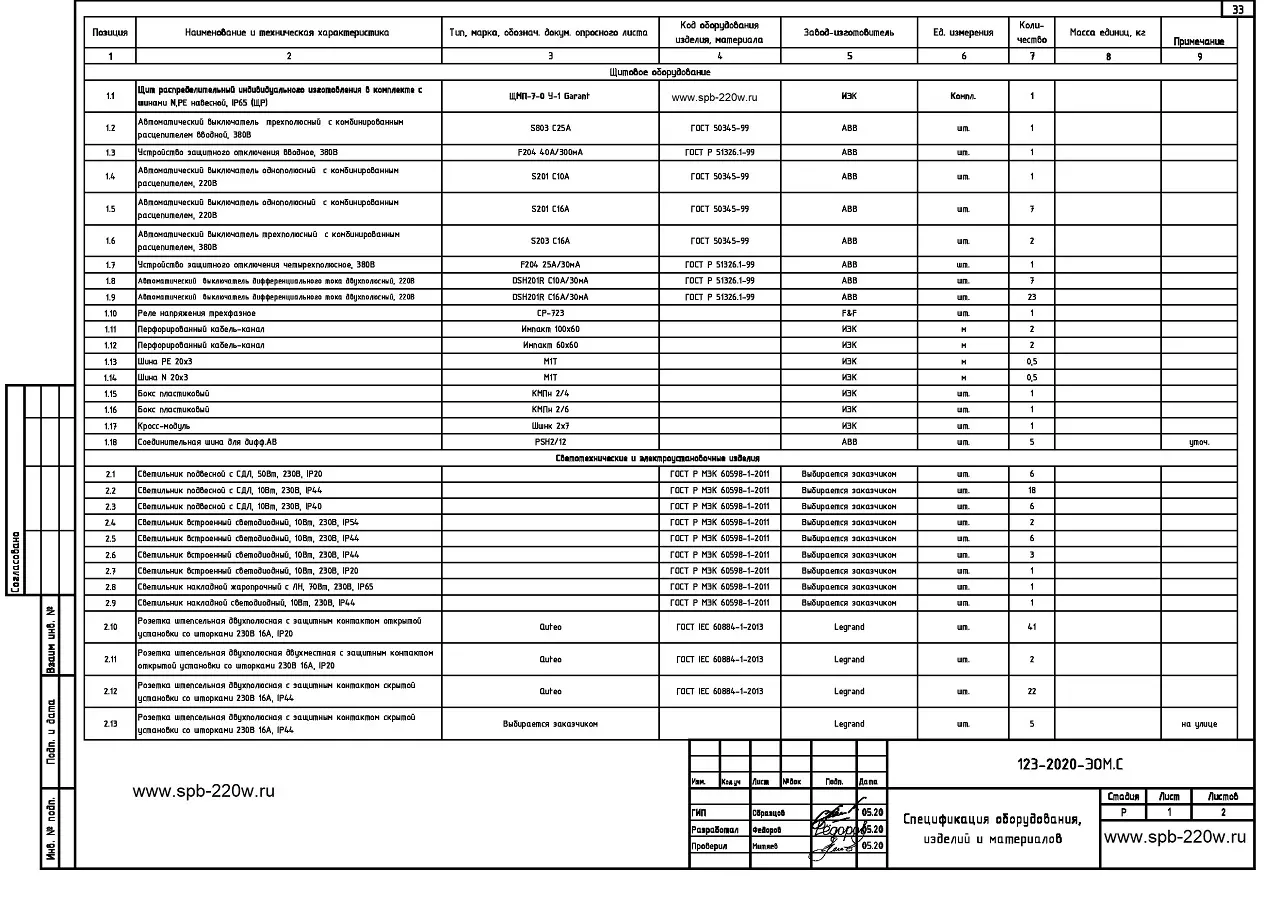

С нормативными документами Вы можете ознакомиться и скачать бесплатно » » » на другой странице нашего сайта. В таблице указаны расчеты по количеству и наименование небходимого электрического провода, электро автоматов, установочных коробок, пластиковой гофры.

Стоимость разводки электрики в доме из газобетона согласно чертежей составляет 1 240 рублей за м2 площади дома. Сам дом порядка 290 м2 х 1 240 руб. = 359 000 рублей. В стоимость входят все электромонтажные работы и материалы (без розеток, выключателей, люстр, бра, точечных и накладных светильников).

Общие данные проекта разработанного для разводки электрических проводов и подключения электрических приборов для частного дома из газобетона общей площадью 290 м2.

В настоящем проекте разработаны решения по электроснабжению, электрическому освещению и силовому электрооборудованию (в соответствии с ГОСТ 30331.1-2013) объекта:

Проект разработан на основании следующих исходных данных:
- архитектурного плана объекта и дизайнерских решений;
- технического задания Заказчика согласованный с дизайнером.

Проект разработан в соответствии с нормативными документами, представленными в ведомости ссылочных документов.

По категории надежности электроснабжения объекта По категории надежности электроснабжения объекта и надежности электроснабжения объекта III(третья) в соответствии с техническими условиями выданными заказчиком.

Электроснабжение объекта осуществляется от щита ЩС Электроснабжение кабелем марки ВБбШвнг(A)-LS 4х10мм.

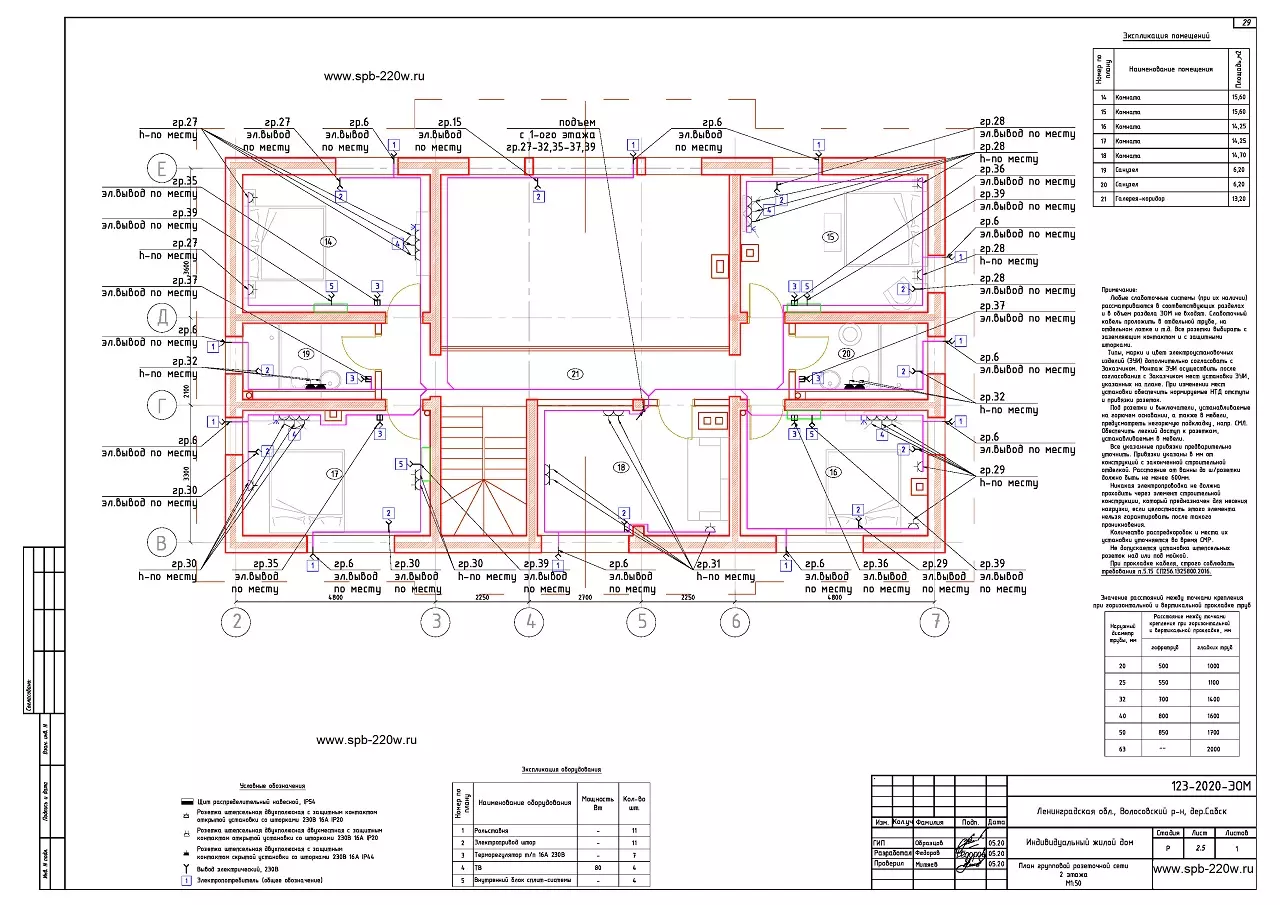

Групповую розеточную сеть выполнить трехпроводной д Групповую розеточную сеть ля однофазных электроприемников и пятипроводной – для трехфазных.

Способ прокладки электрики в доме из газобетона:

скрыто - в перегородках (если имеется) из гипсокартона в гофротрубе ПВХ нераспространяющей горение, в конструкции здания в металлической трубе обладающей локализационной способностью;

открыто – в гофротрубе ПВХ нераспространяющей горение, в настенном пластиковом кабель-канале из самозатухающего пластиката, сертифицированных по ГОСТ Р 53313-2009. Розетки выбрать с защитным контактом и с защитными шторками.

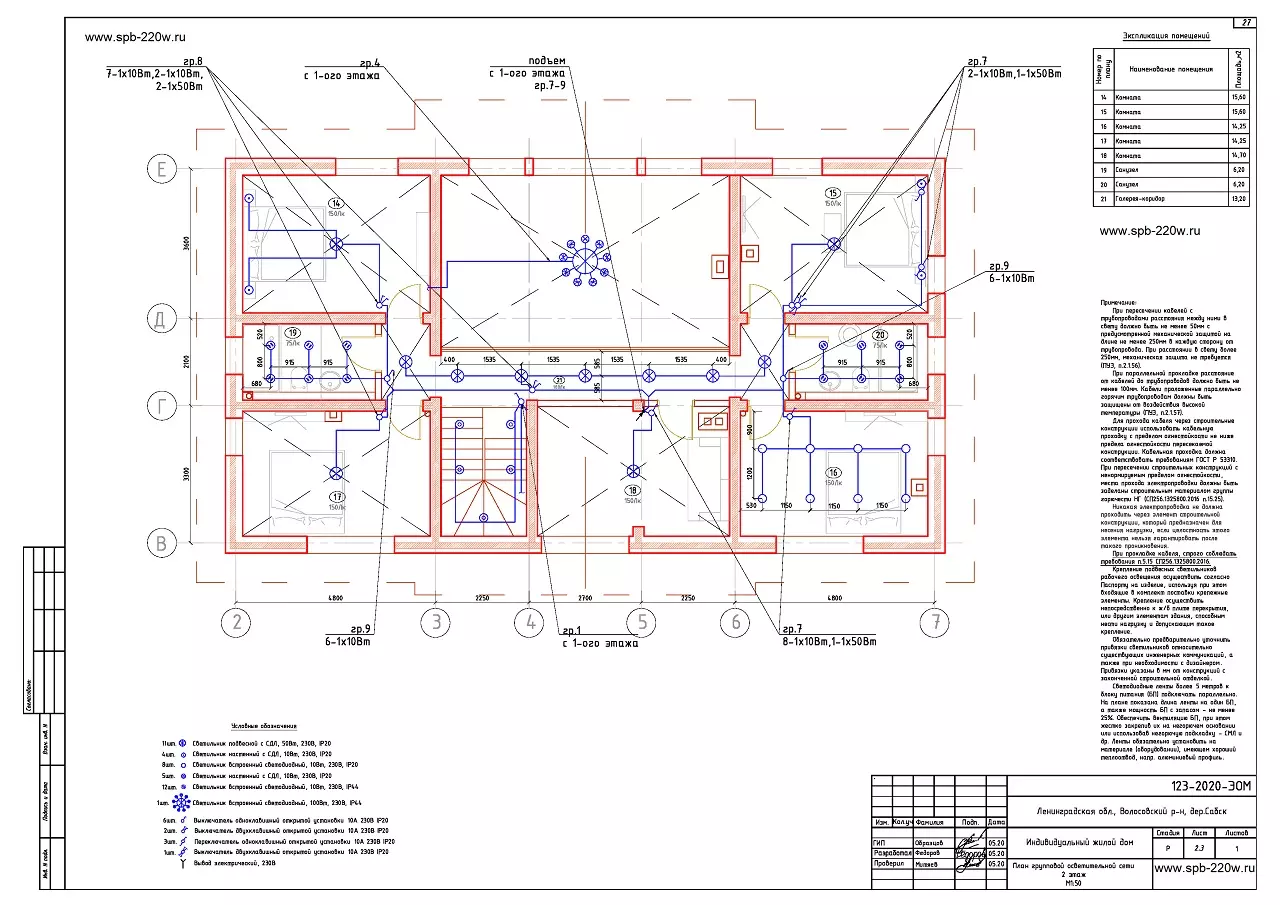

Групповую осветительную сеть выполнить трехпроводно. Способ прокладки: скрыто - в перегородках (если имеется) из гипсокартона в гофротрубе ПВХ нераспространяющей горение, в конструкции здания в металлической трубе обладающей локализационной способностью, открыто:

– в гофротрубе ПВХ нераспространяющей горение, в настенном пластиковом кабель-канале из самозатухающего пластиката, сертифицированных по ГОСТ Р 53313-2009.

Проектом предусматриваются следующие виды освещения: рабочее. Выбор величины освещенности, качественных показателей освещения, типов светильников выполнен в соответствии с требованиями СП 52.13330.2016 «Естественное и искусственное освещение».

Напряжение сетей рабочего и аварийного эвакуационного освещения – 400/230В. Источники света приняты на напряжение 230В.

Рабочее освещение абочее освещение объекта предусматривается во всех помещениях и выполняется светодиодными светильниками. Управление освещением осуществлять выключателями, расположенными согласно плану прокладки групповой осветительной сети.

Степень защиты светильников соответствует условиям окружающей среды. Устанавливаемые светильники должны быть сертифицированы (ГОСТ 60598-1) для условий эксплуатации в Российской Федерации и иметь соответствующие степени защиты (IP).

Монтажные указания по производству электромонтажных работ в частном доме построенного из газобетона (газобетонных блоков или пенобетона).

1. Для ввода, учета и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания отходящих линий установить распределительный щит ЩР.

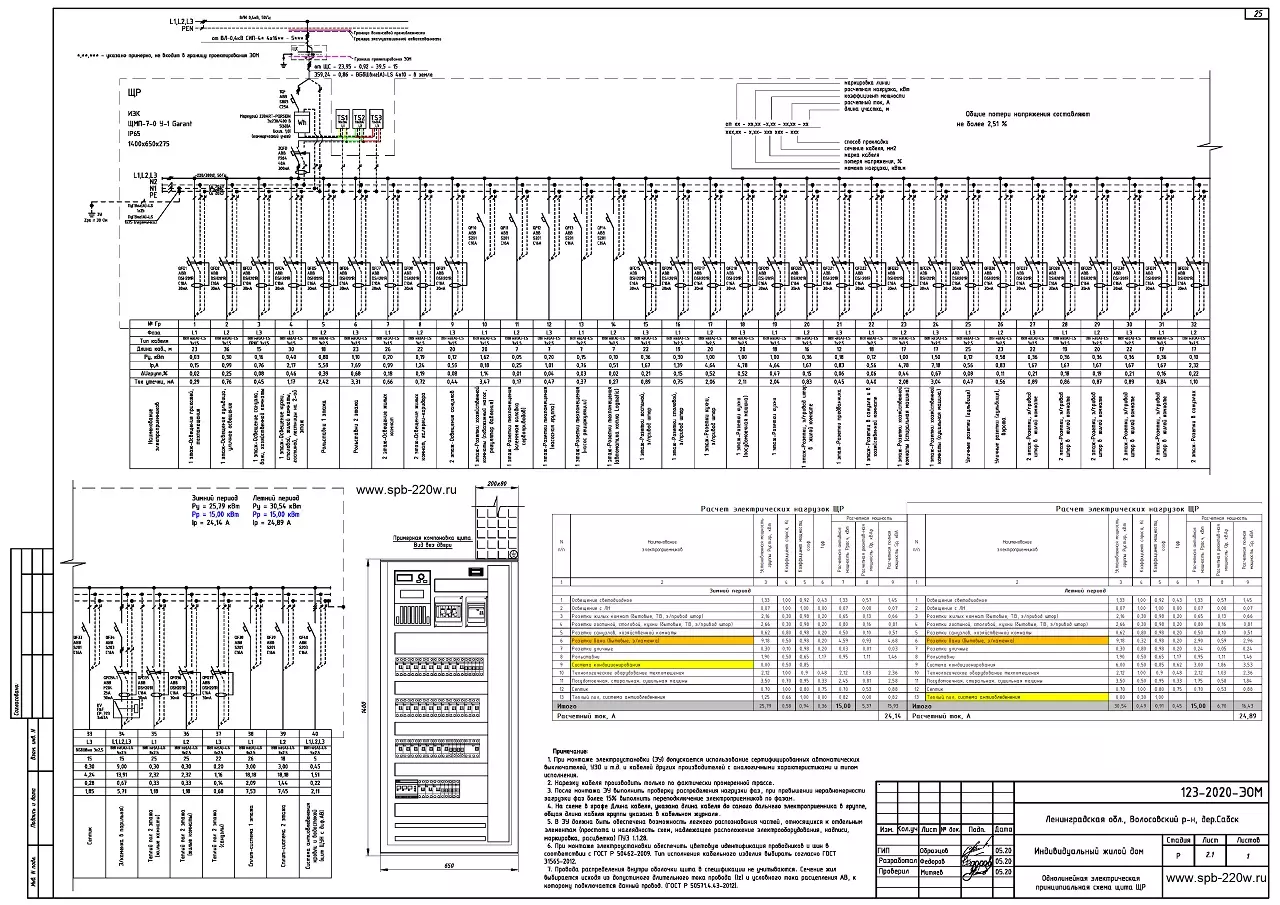

2. Электроснабжение в доме из газобетона осуществить согласно однолинейной схеме щита ЩР.

3. Защиту электропроводов от перегрузок и токов короткого замыкания обеспечить при помощи автоматических выключателей марки АВВ (или аналогичных сертифицированных автоматических выключателей) с защитной характеристикой типа "С" и номинальным током 16А (для групповых линий розеточной сети) и 10А (для групповых линий осветительной сети).

4. Нулевую рабочую шину N щита (ЩР) изолировать от корпуса щита. Нулевую защитную шину РЕ щита (ЩР) присоединить к корпусу щита.

5. Групповые сети выполнить сменяемыми (в соответствии с ПУЭ п.п. 7.1.37, 7.1.38) кабелем ВВГнг(А)-LS (в соответствии с ГОСТ 31565-2012 таб.2 и СП256.1325800.2016 п.15.3) . Сечение кабелей сетей освещения принять не менее 1,5 мм2 (ВВГнг(А)-LS 3х1,5), для розеточных сетей принять не менее 2,5 мм2 (ВВГнг(А)-LS 3х2,5).

6. Электрооборудование установить на высоте:
- щит распределительный - 2 м (верх);
- выключатели освещения - согласно плана прокладки групповой розеточной сети;
- штепсельные розетки - согласно плана прокладки групповой розеточной сети.

7. Все соединения и ответвления должны быть выполнены в ответвительных коробках сваркой, опрессовкой, винтовыми зажимами. При присоединении в "цепочку" штепсельных розеток или других электроприемников их подключение выполнять ответвление от групповой сети (ПУЭ п.2.1.22, п.2.1.26).

8. В электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка) ПУЭ 1.1.28.

9. При монтаже электроустановки в доме из газобетона обеспечить цветовую идентификация проводников и шин в соответствии с ГОСТ Р 50462.

10. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях СП 76.13330.2011.

11. Перед производством электромонтажных работ в доме из газобетона уточнить окончательные размеры до электропотребителей.
