Электроснабжение частного дома.
Для прокладки электрики в частном доме согласно разработанного проекта предусмотрено 198 электрических точек, это розетки, выключатели, светильники, распаечные коробки.

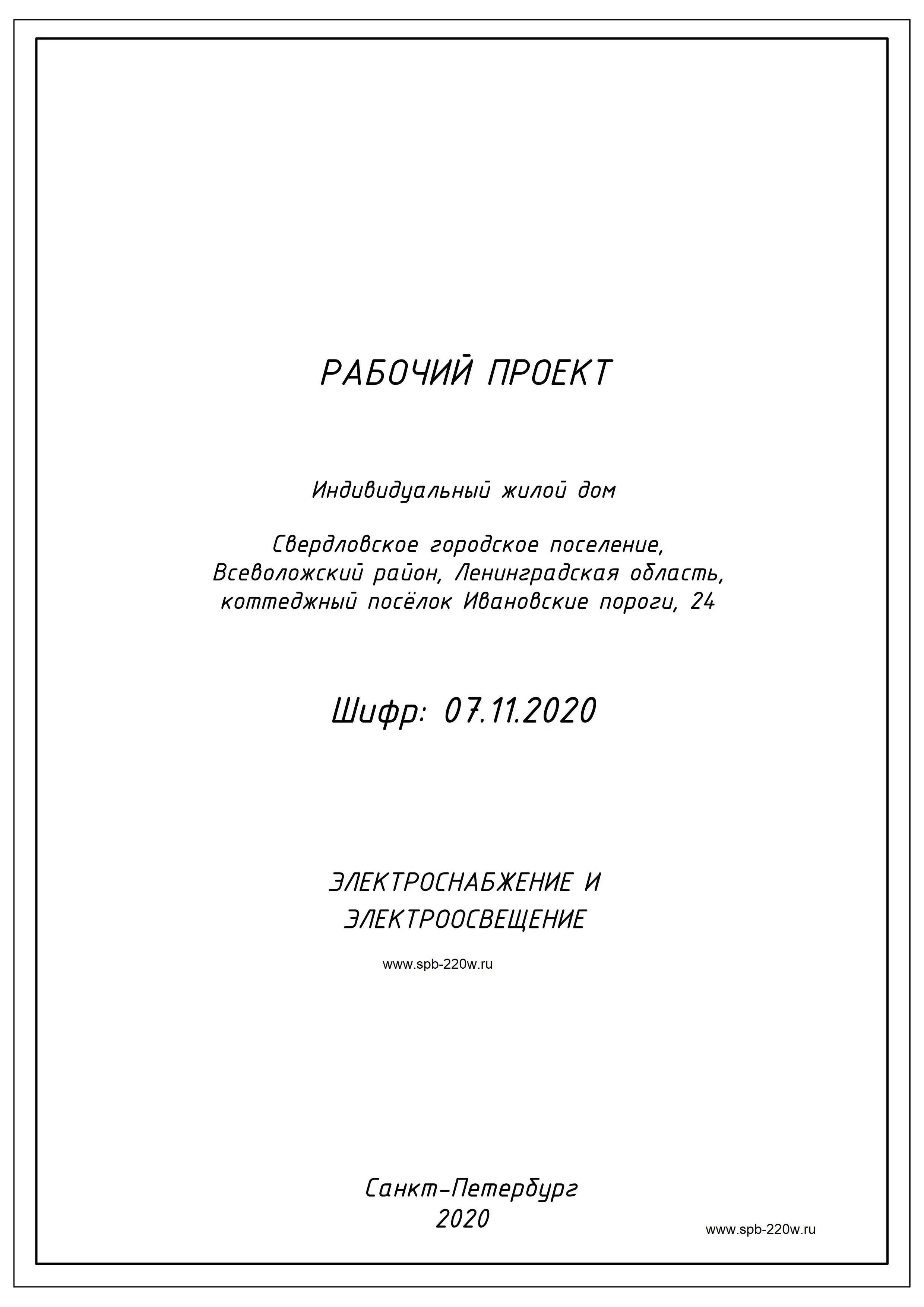

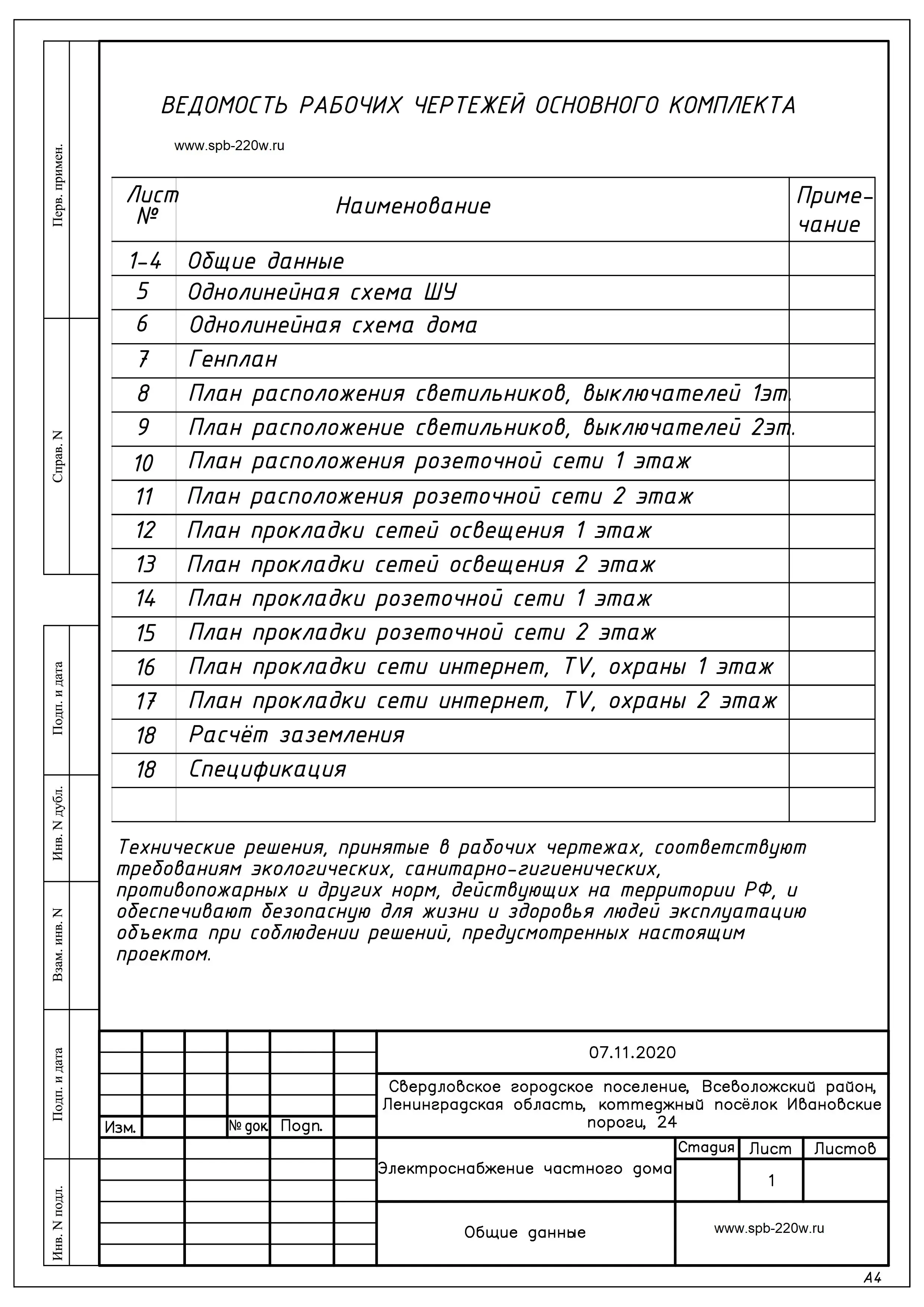

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА.

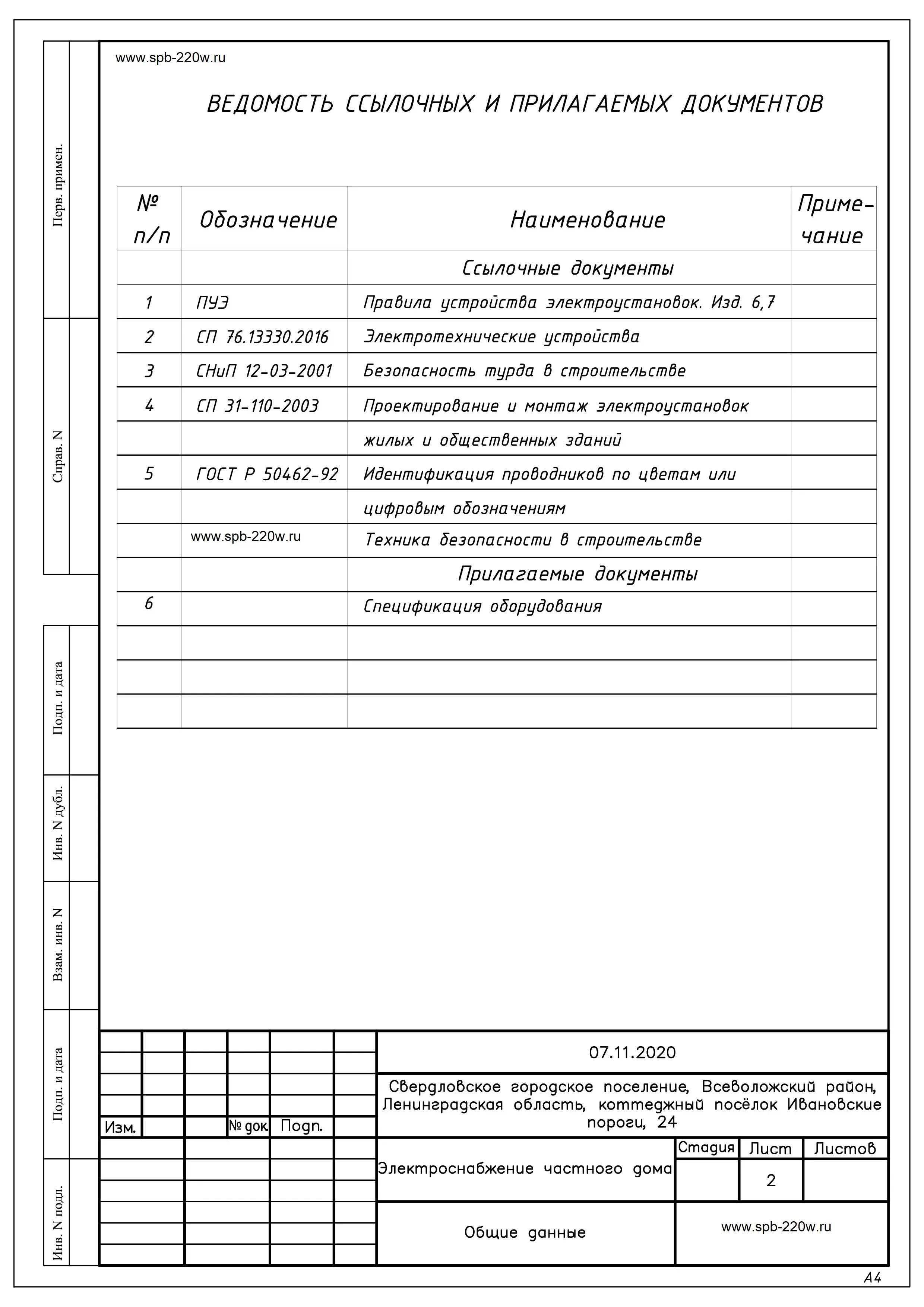

1-4. Общие данные.

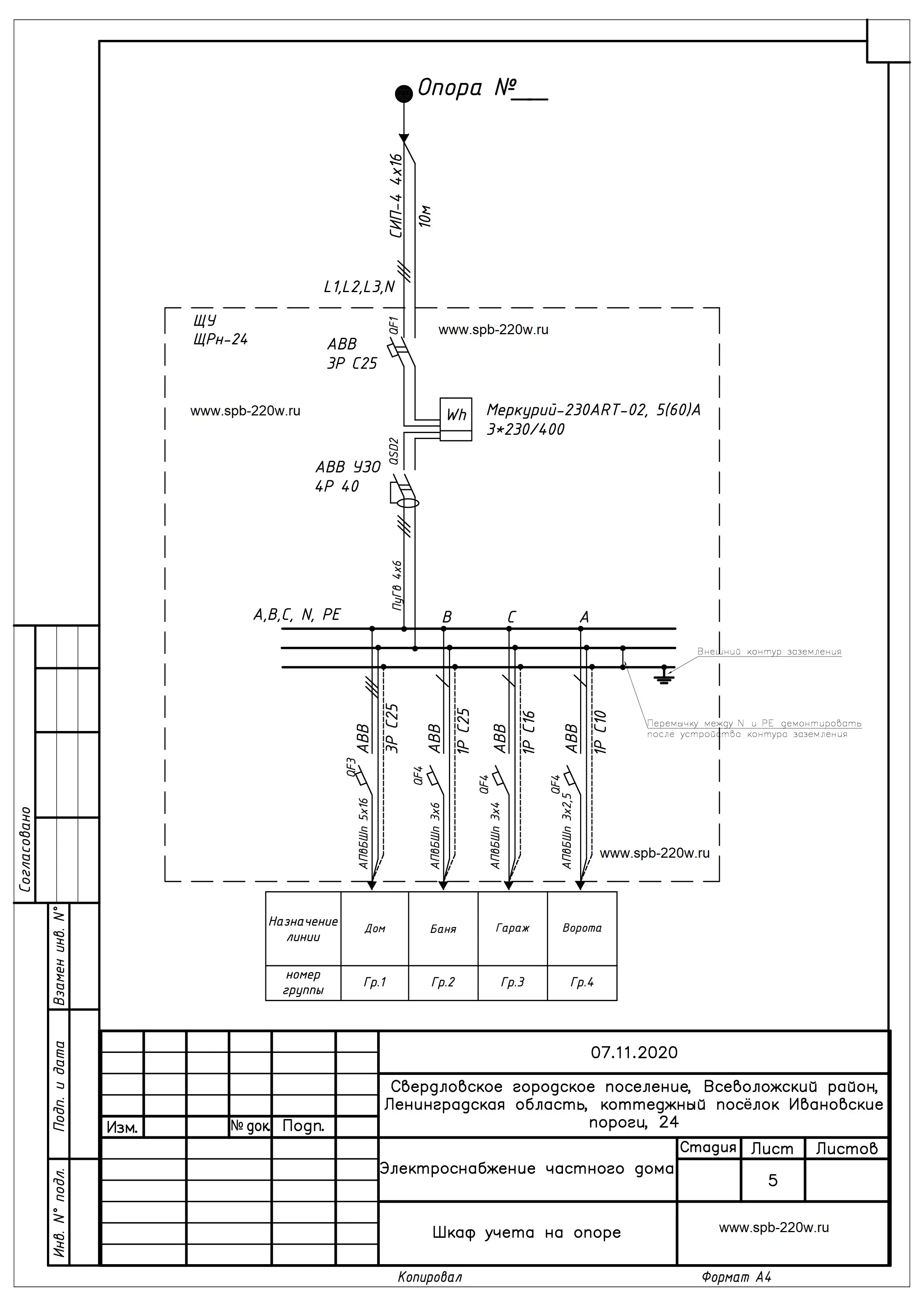

5. Однолинейная схема ШУ (шкаф учета на опоре).

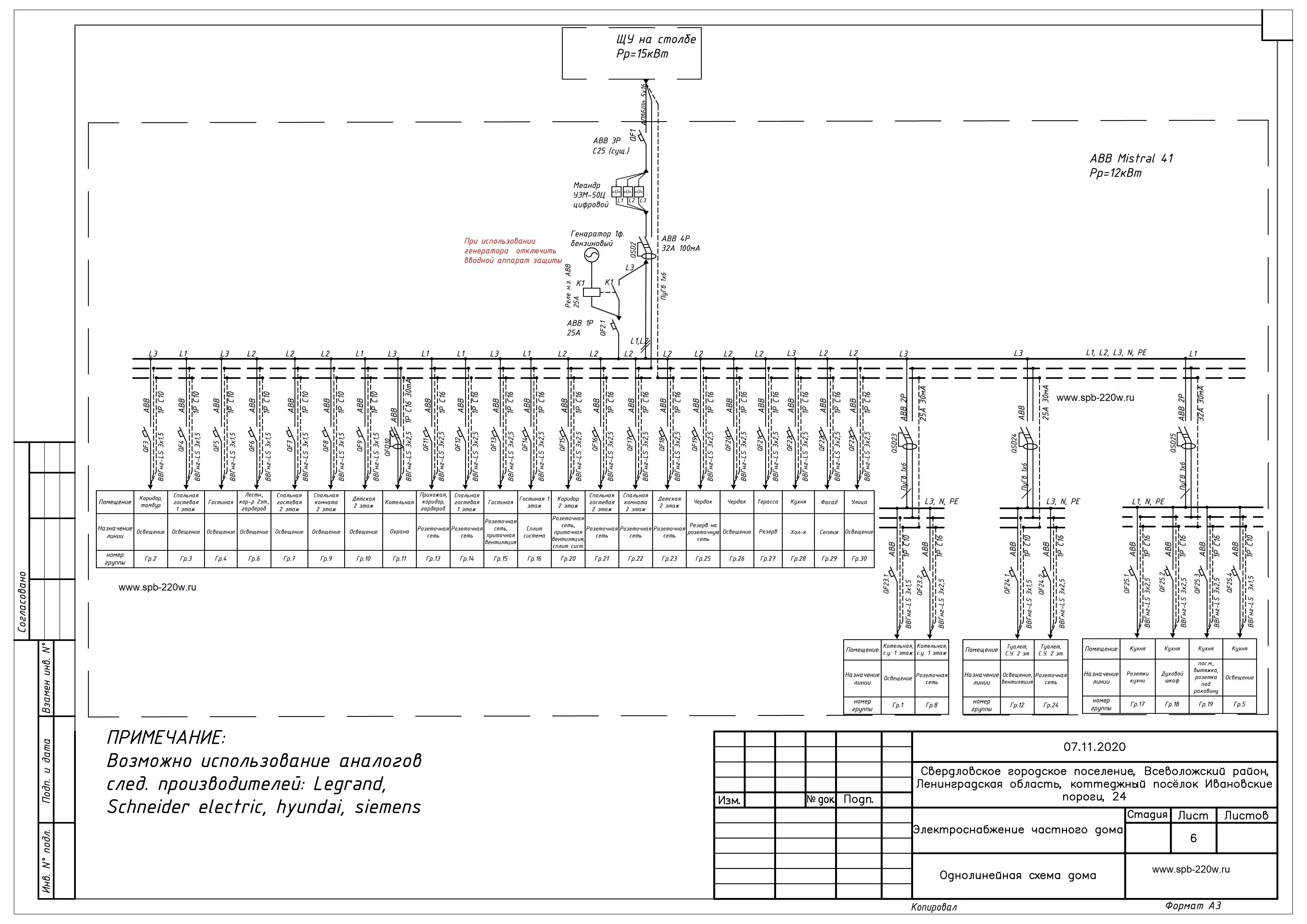

6. Однолинейная схема дома (поэтажная планировка).
7. Генплан загородного участка (дом, баня, гараж).
8. План расположения светильников, выключателей 1эт.

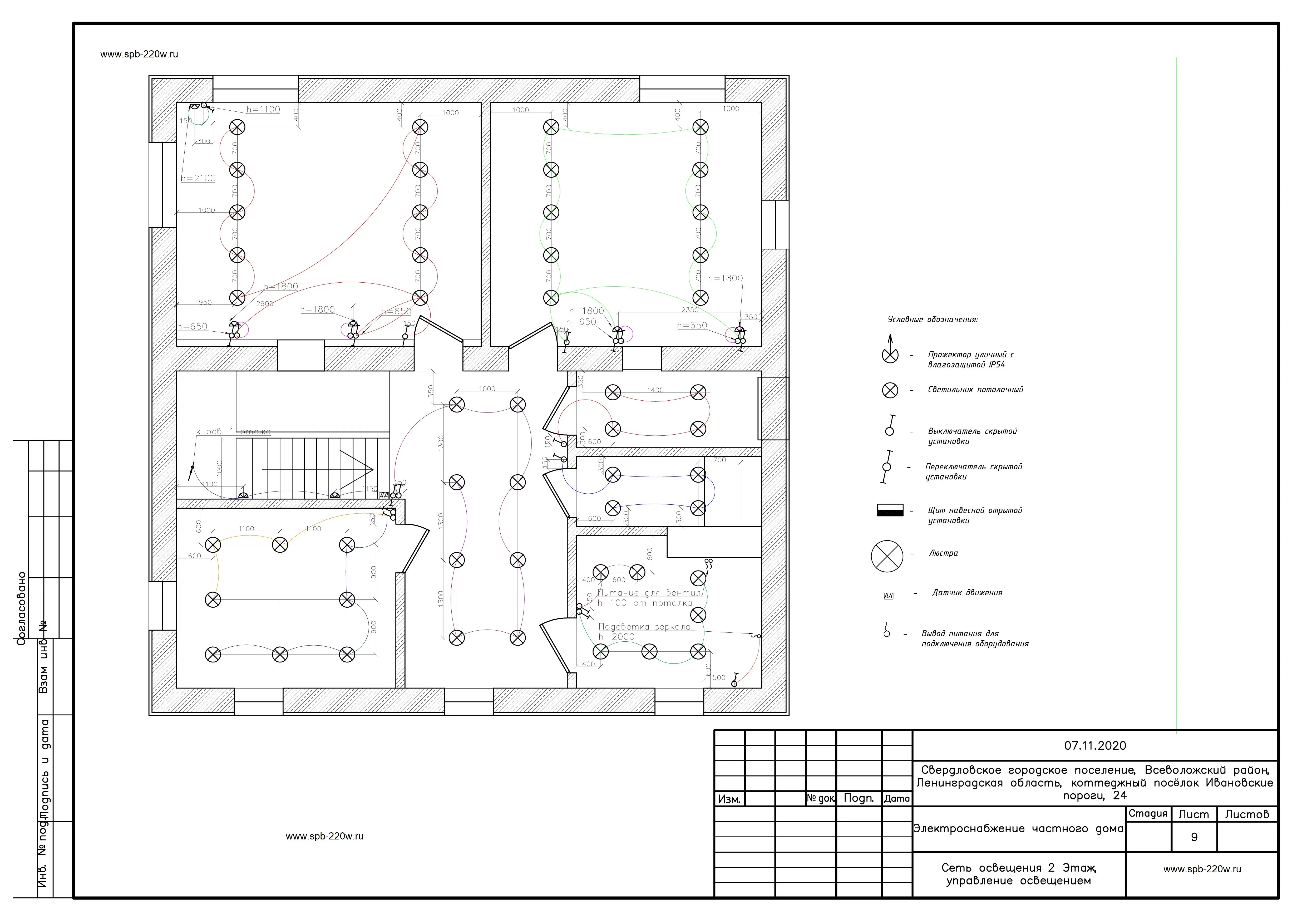

9. План расположение светильников, Выключателей 2эт.

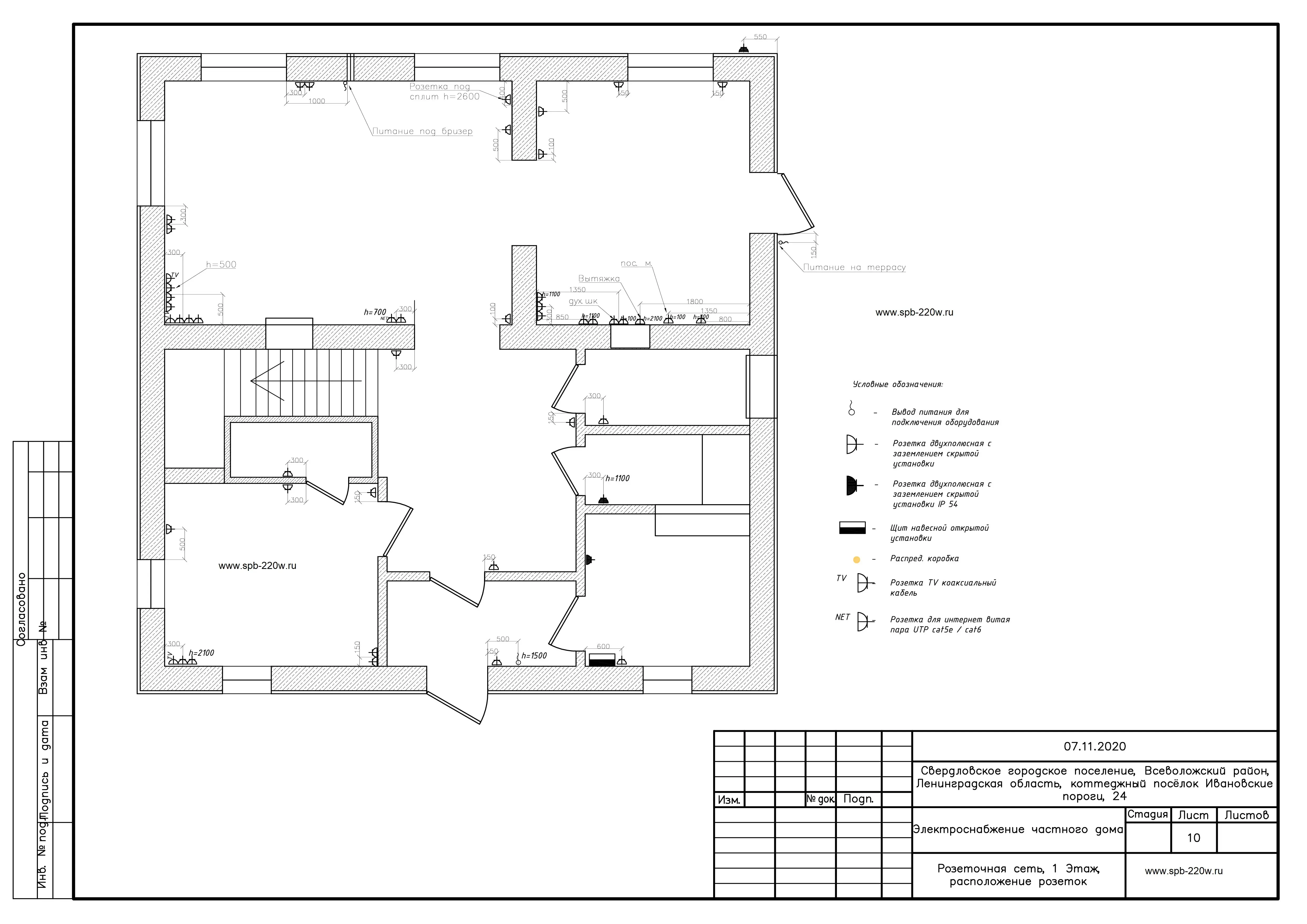

10. План расположения розеточной сети 1 этаж.
11. План расположения розеточной сети 2 этаж.

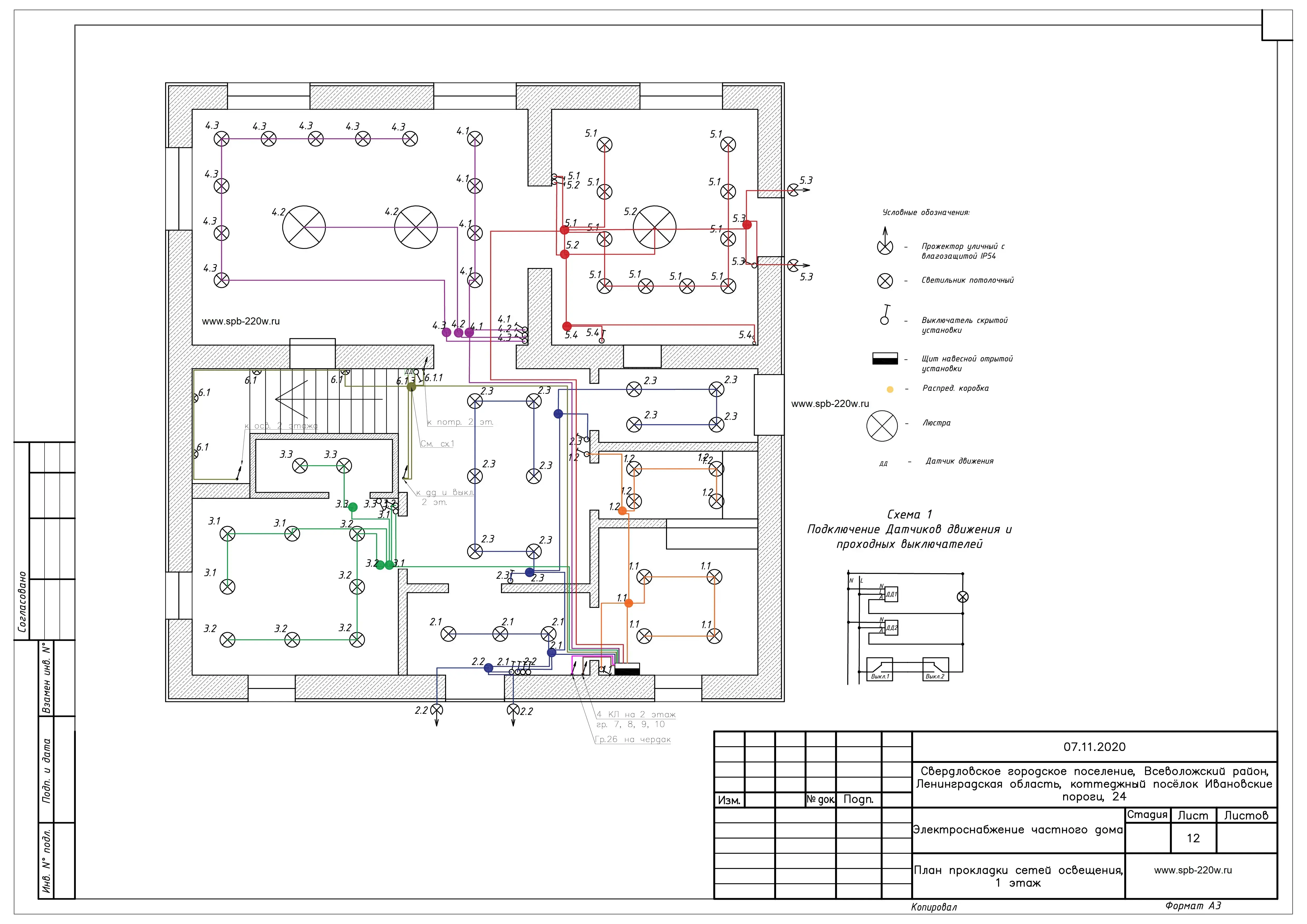

12. План прокладки сетей освещения 1 этаж.

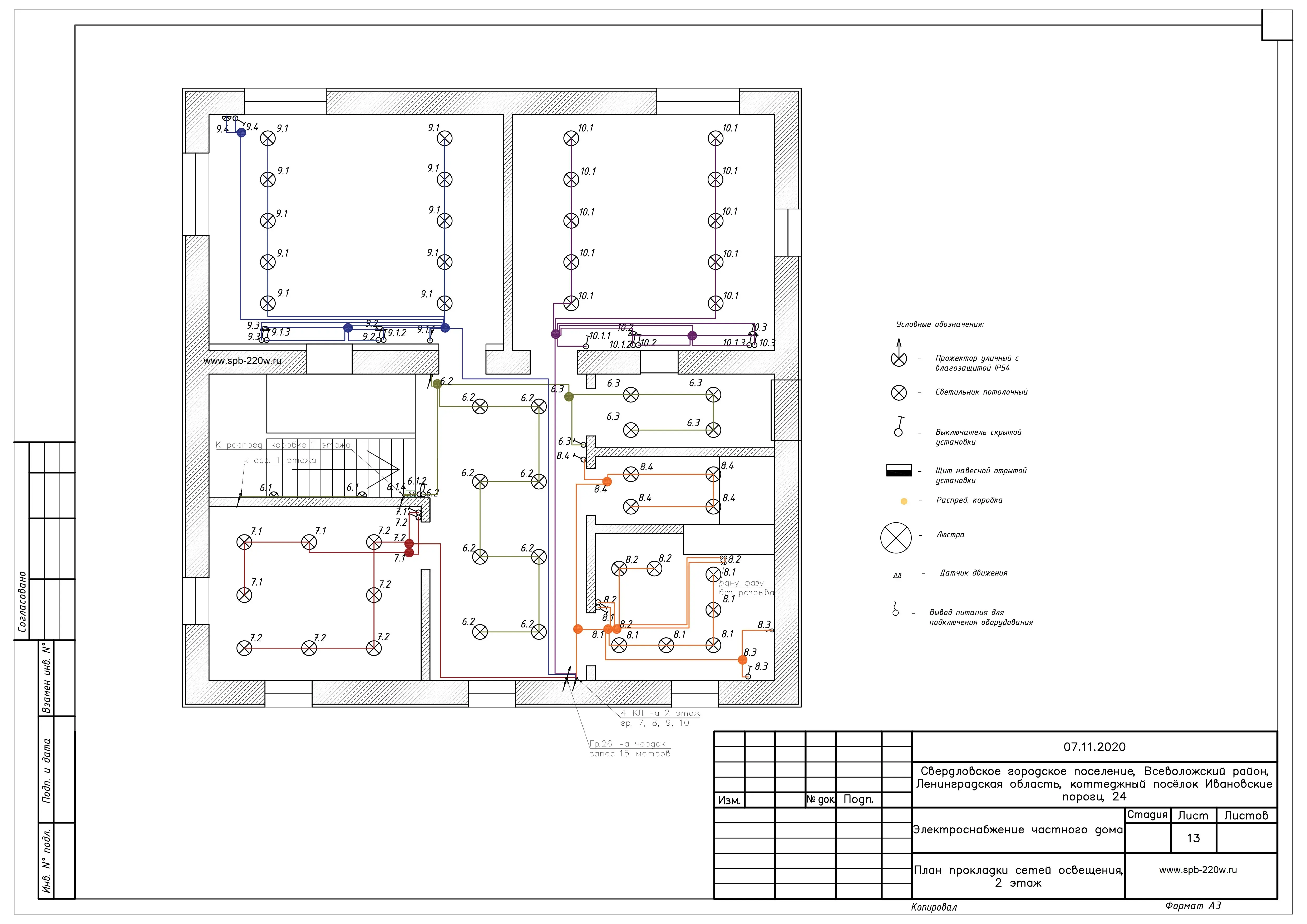

13. План прокладки сетей освещения 2 этаж.

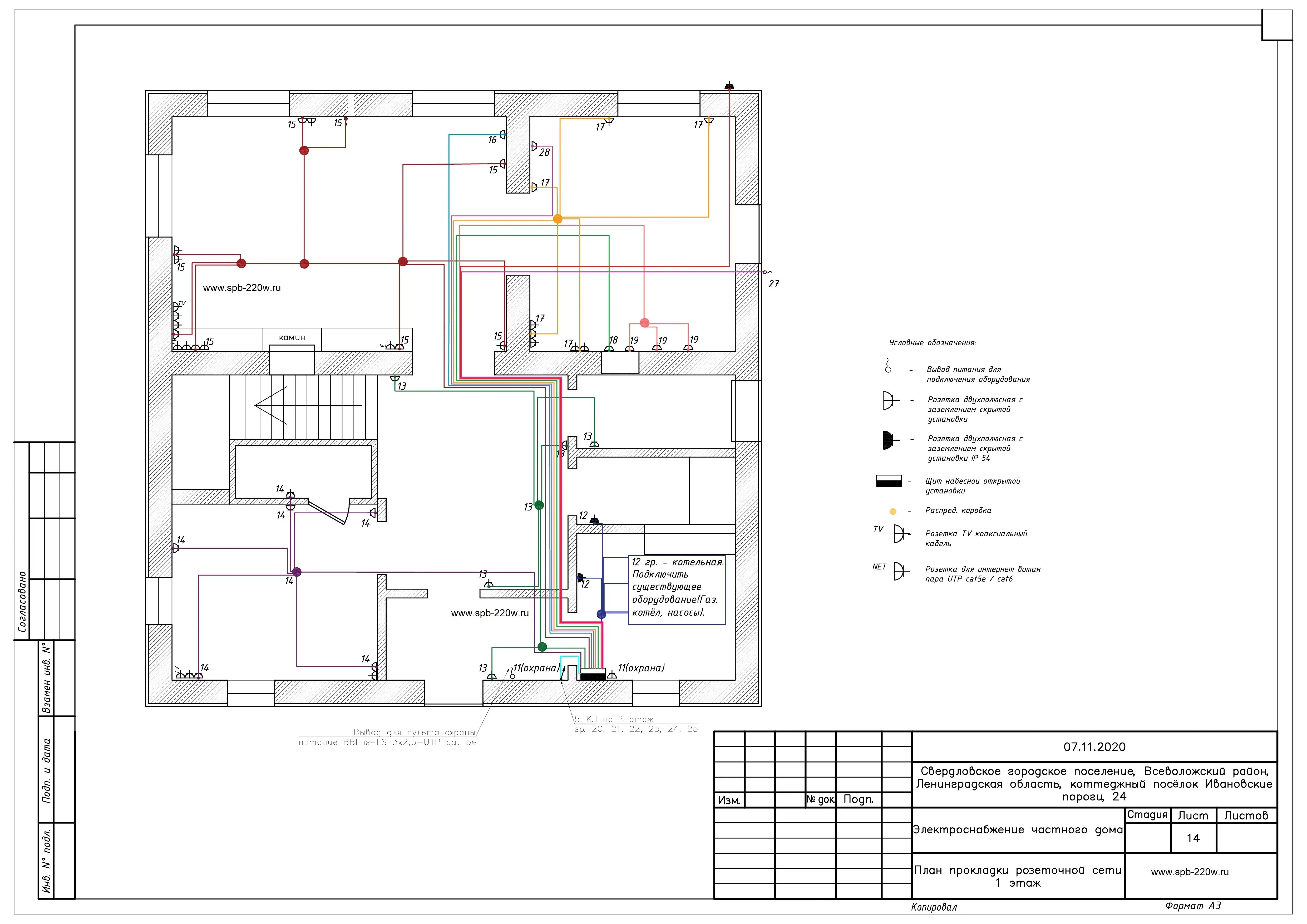

14. План прокладки розеточной сети 1 этаж.

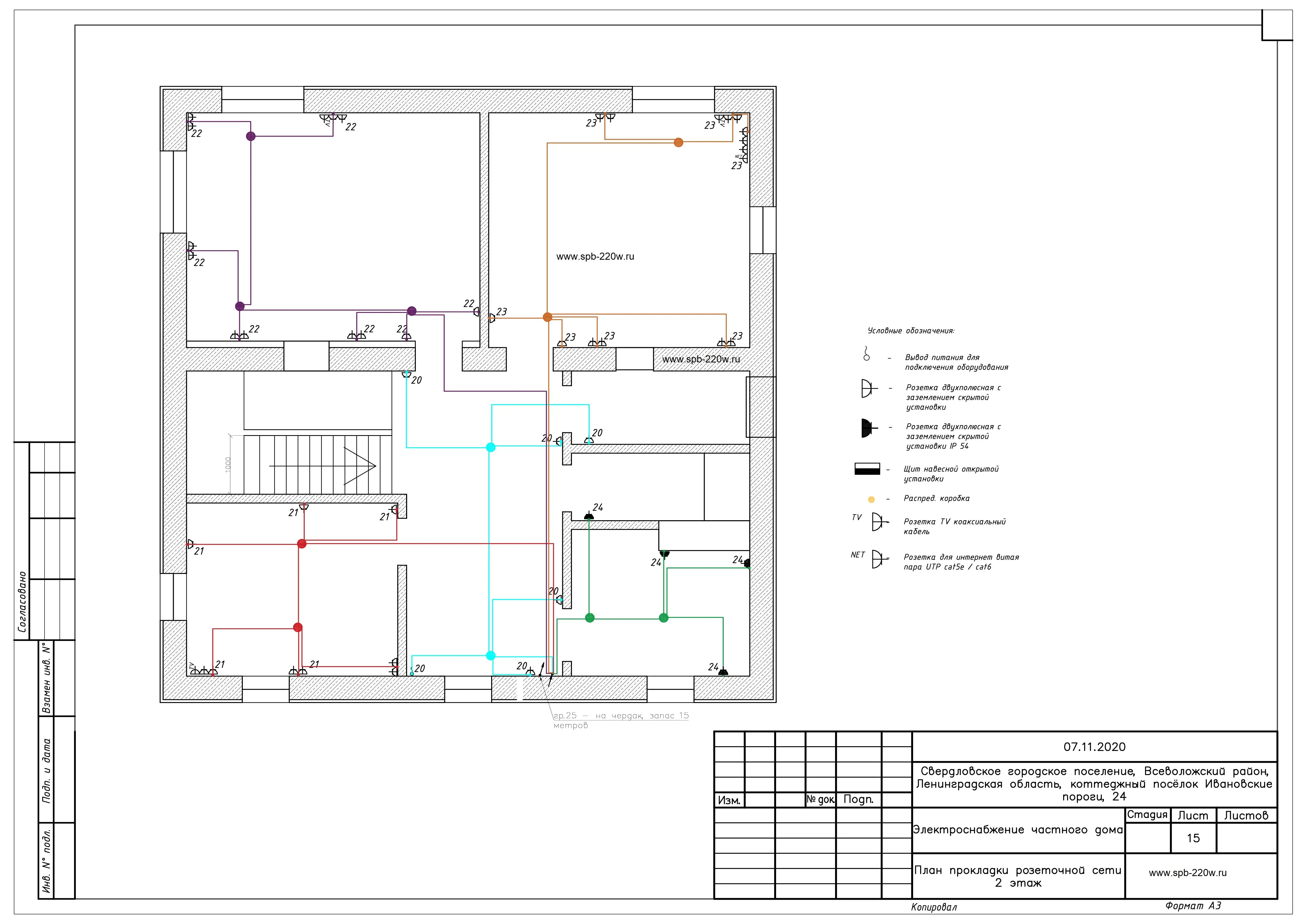

15. План прокладки розеточной сети 2 этаж.

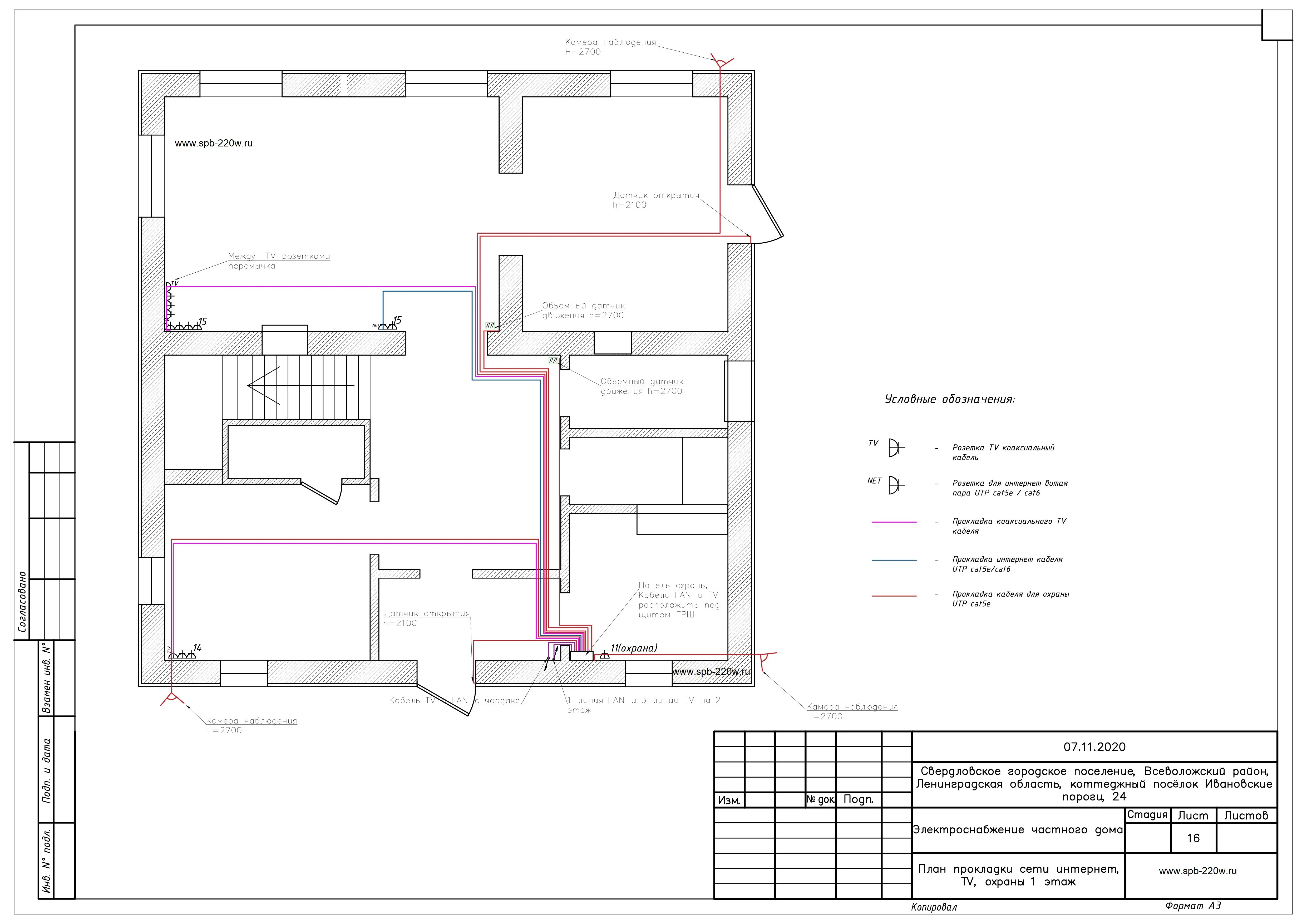

16. План прокладки сети интернет, ТУ, охраны 1 этаж.

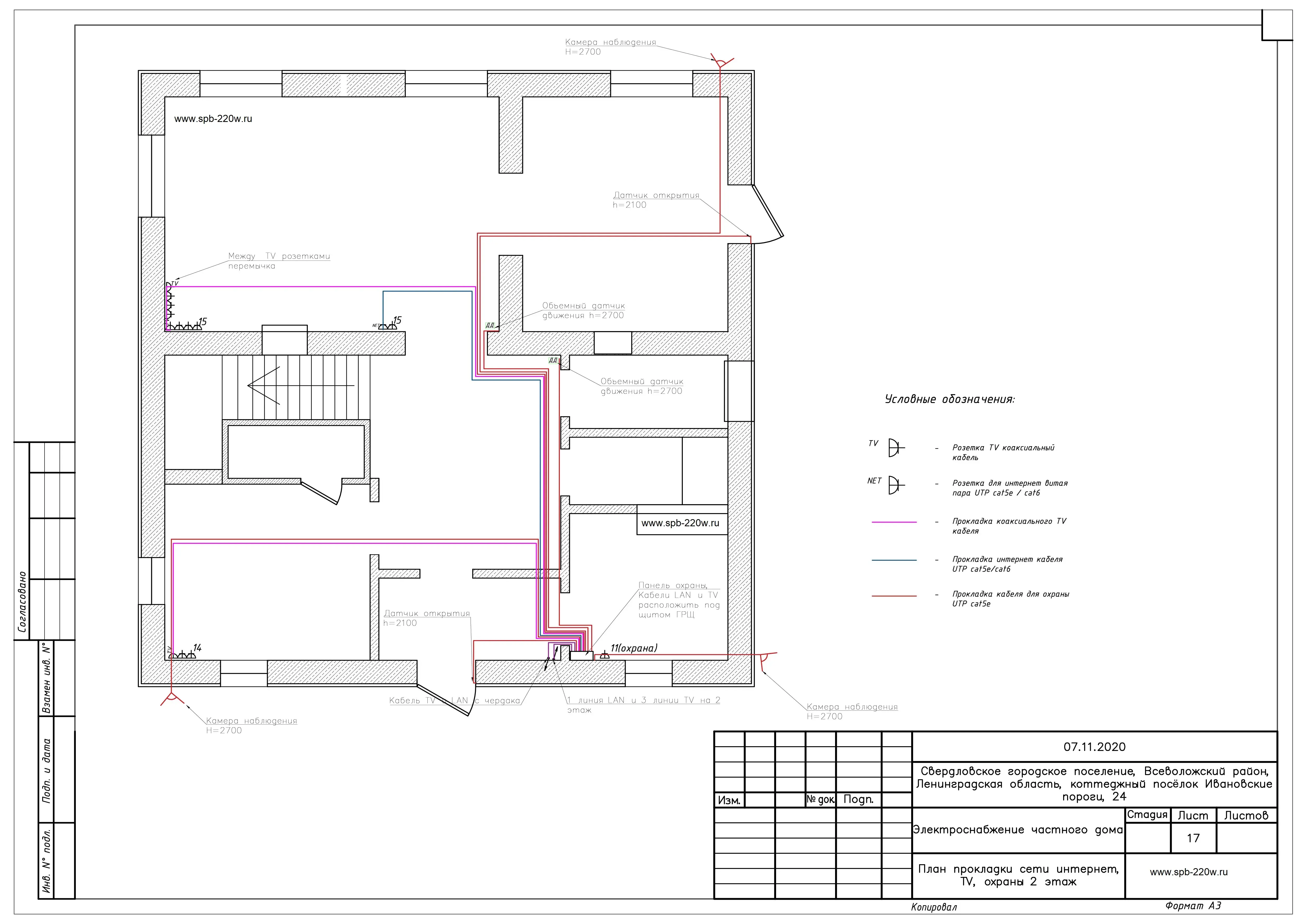

17. План прокладки сети интернет, ТУ, охраны 2 этаж.

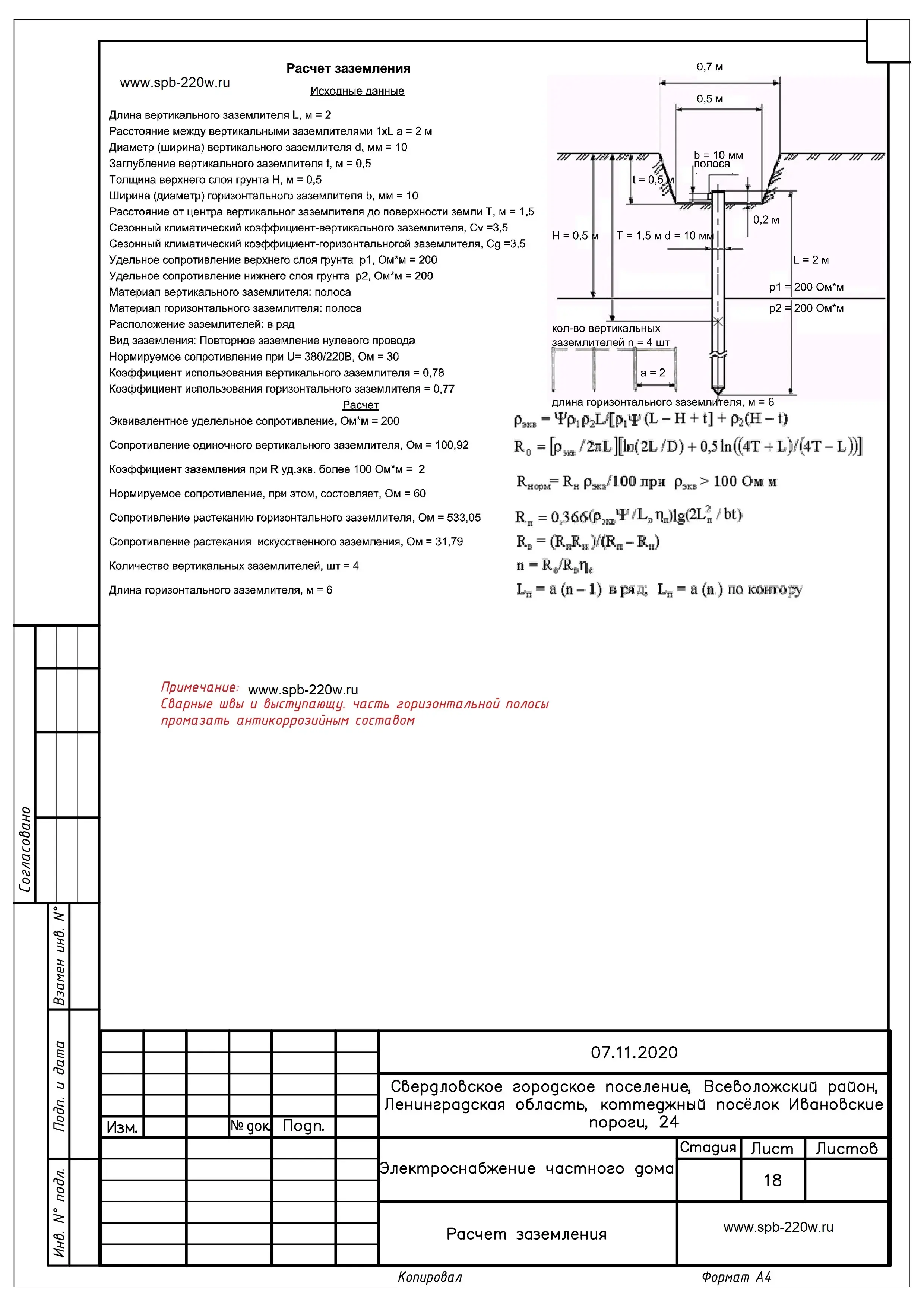

18. Расчёт заземления согласно формулам.

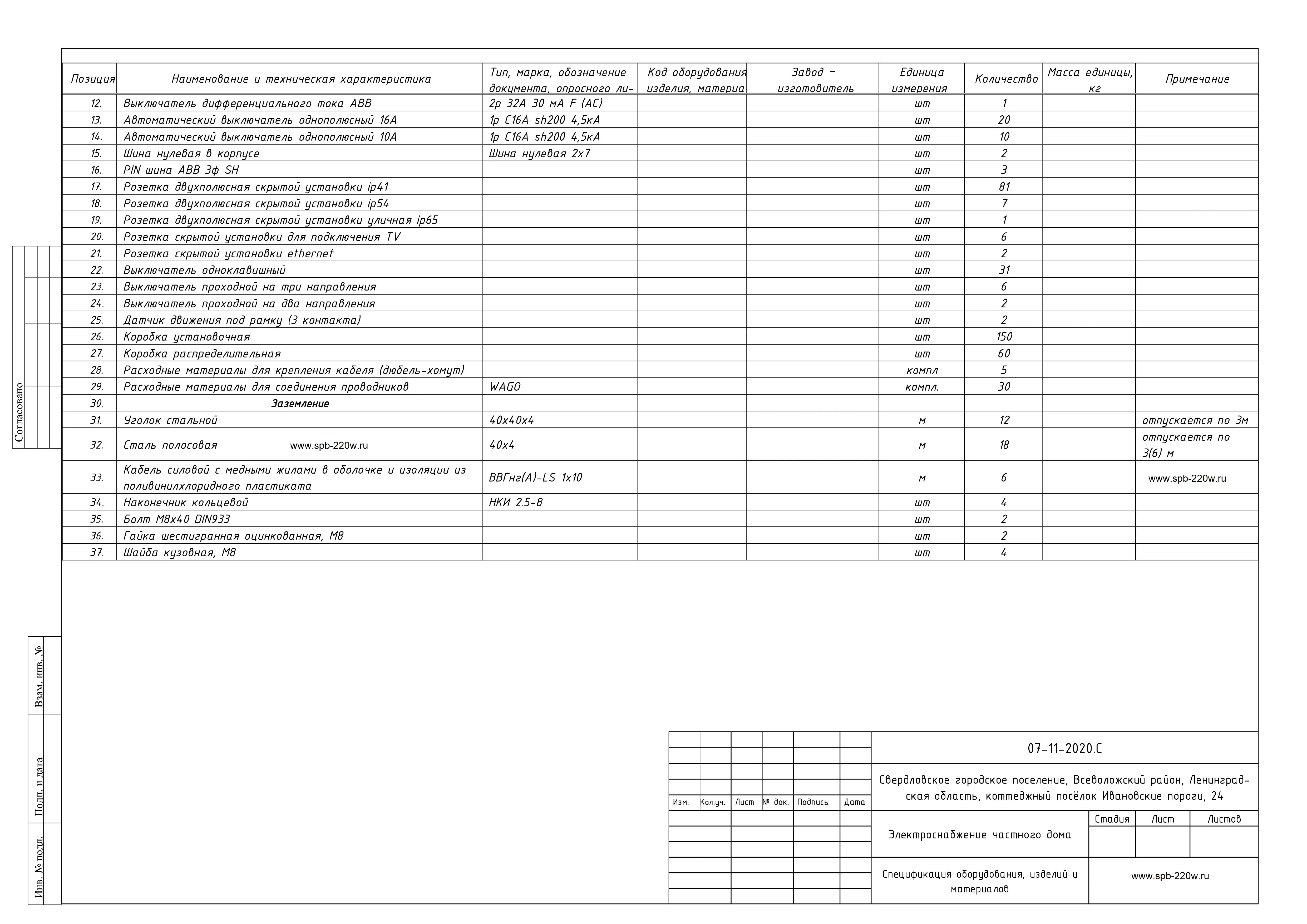

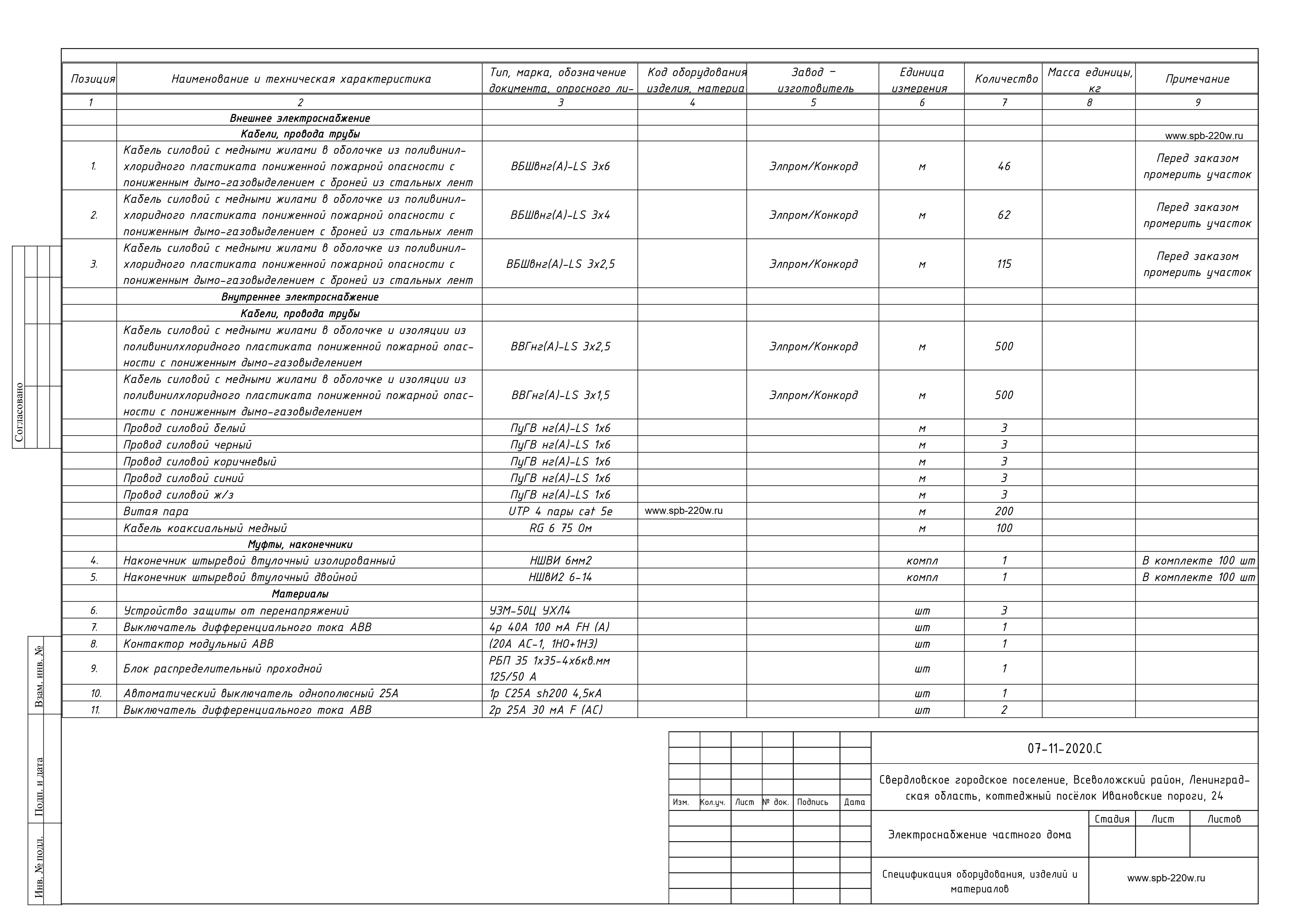

19. Спецификация и количество материлов.
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении решений, предусмотренных настоящим проетом электроснабжения частного дома из газобетона.
Проект электроснабжения частного дома построенного из газобетона (газобетонных блоков) разработан на основании технического задания заказчика, согласно архитектурно-строительных чертежей загородного дома, и в соответствии дизайн-проекта и действующих нормативных документов.
ОБЩИЕ ДАННЫЕ.
1.1 Настоящий проект разработан на основании задания Заказчика в соответствии с требованиями ПУЭ, СП 31-110-2003 и распространяется на
электроснабжение жилого дома по адресу: Свердловское городское поселение, Всеволожский район, Ленинградская область, коттеджный посёлок Ивановские пороги, 24.
1.2 Электроснабжение дома по проекту осуществляется от столба проводом кабелем ВВГнг 5х16(существующий). Напряжение сети 380/220В, нейтраль трансформатора глухозаземлена.
1.3 Расчетная мощность, подключаемая к столбу: Рр= 15,01 кВт, при коэф. 0,98. Общая защита в распределительном щите устанавливается на ток 25А.
1.4 Расчетные сечения проводов и номинальные токи аппаратов защиты и коммутации выбраны исходя из установленной мощности и режимов работы
электроприемников.
1.5 Сеть электроосвещения помещений дома выполнить от электрического щита кабелем и ВВГнг-LS 3x1,5 проложенным по стенам и конструкциям скрыто в
пустотах, за натяжным потолком. Групповую сеть розеток выполнить кабелем ВВГнг-LS 3x2,5 проложенным по стенам и конструкциям скрыто в пустотах, за натяжным потолком. Во всех помещениях кроме санузлов розеточная и осветительная сети выполняются раздельно. Бытовая сеть выполняется кабелем ВВГнг-LS 3x2,5, ВВГнг-LS 3x4, который прокладывается по стенам и конструкциям скрыто в пустотах, за натяжным потолком;
1.6 Для защиты от поражения электрическим током при эксплуатации электрических сетей и электроприемников все металлические нетоковедущие части электроустановок заземлить посредством присоединения третьей жилы однофазной трехпроводной сети к шине РЕ в электрическом щите. Для потребителей розеточной сети в местах повышенной влажности применить дифференциальную защиту с током утечки до 30 мА.
1.7 Электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам в соответствии с требованиями ГОСТ 504 62-92.

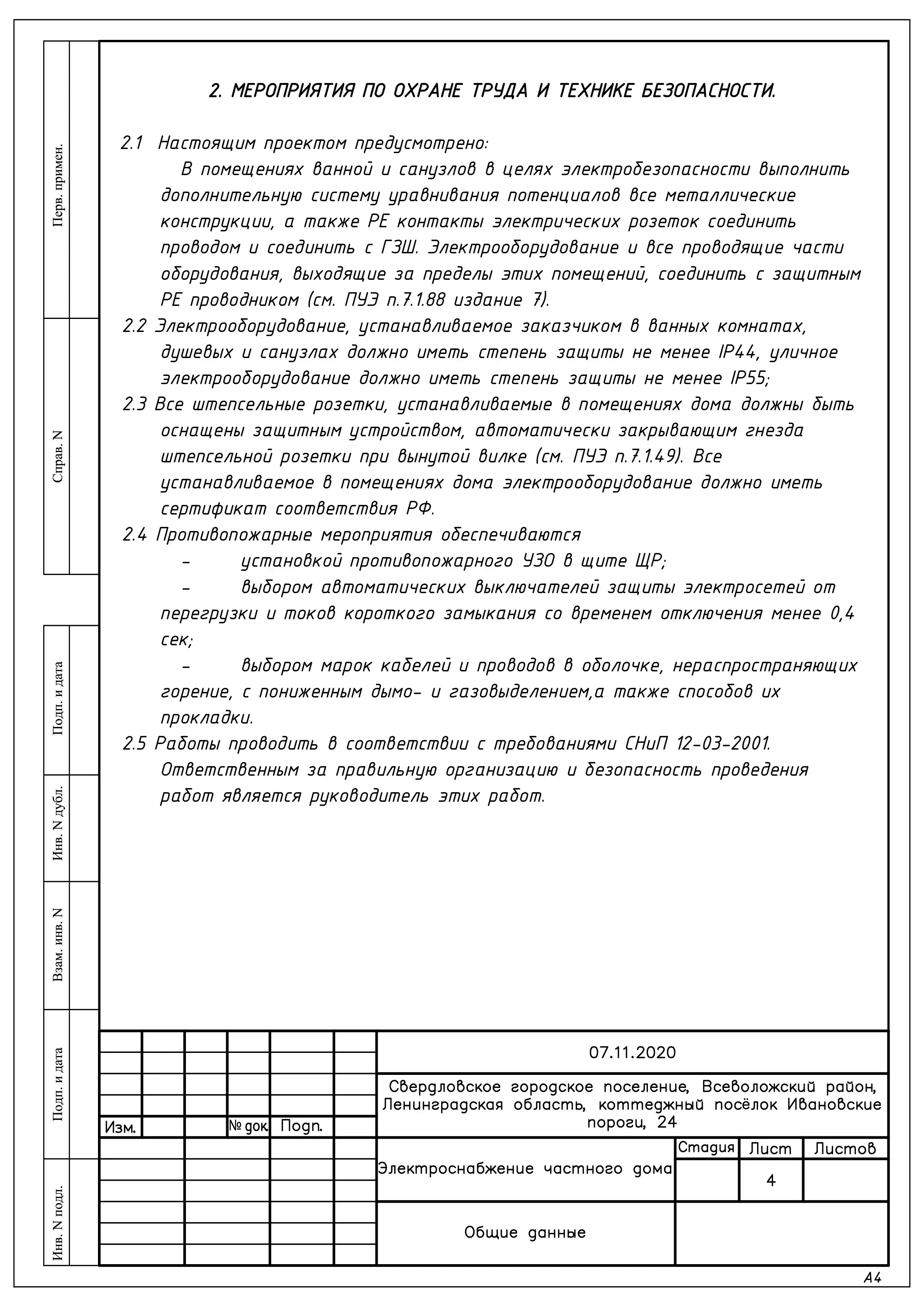

2. МЕРОПРИЯТИЯ ПО ОХРАНЕ ТРУДА И ТЕХНИКЕ БЕЗОПАСНОСТИ.
2.1 Настоящим проектом предусмотрено: В помещениях ванной и санузлов в целях электробезопасности выполнить дополнительную систему уравнивания потенциалов все металлические конструкции, а также РЕ контакты электрических розеток соединить проводом и cоединить с ГЗШ. Электрооборудование и все проводящие части оборудования, выходящие за пределы этих помещений, соединить с защитным РЕ проводником (см. ПУЭ п.7.1.88 издание 7).
2.2 Электрооборудование, устанавливаемое заказчиком в ванных комнатах, душевых и санузлах должно иметь степень защиты не менее IР44, уличное электрооборудование должно иметь степень защиты не менее IP55;
2.3 Все штепсельные розетки, устанавливаемые в помещениях дома должны быть оснащены защитным устройством, автоматически закрывающим гнезда штепсельной розетки при вынутой вилке (см. ПУЭ п.7.1.49). Все устанавливаемое в помещениях дома электрооборудование должно иметь сертификат соответствия РФ.
2.4 Противопожарные мероприятия обеспечиваются:
- установкой противопожарного УЗО в щите ЩР;
- выбором автоматических выключателей защиты электросетей от перегрузки и токов короткого замыкания со временем отключения менее 0,4 сек;
- выбором марок кабелей и проводов в оболочке, нераспространяющих горение, с пониженным дымо- и газовыделением,а также способов их прокладки.
2.5 Работы проводить в соответствии с требованиями СНиП 12-03-2001. Ответственным за правильную организацию и безопасность проведения работ является руководитель этих работ.
На странице нашего сайта мы разместили типичный проект для разводки электрики в загородном доме присланный нам Заказчиком. В проекте запланировано более 180 электрических точек, около 1 300 м. пог. прокладки электрического, ТВ и витого провода (для интернета, пожарной и охранной сигнализации), 36 электрческих автоматов и т. д.
Проанализировав проект электроснабжения мы предложили Заказчику минимизировать затраты, так как проект сделан с запасом в 300%, это не нужно (нет неоходимости). Например шробление более 600 м. пог. (600 м.п. х 300 руб. = 180 000), не нужно.
Так как стены будут штукатуриться и соответственно можно проложить плоский кабель Ввг Нг, который будет под штукатурным раствором. Штукатурка по маякам делается в 10 мм толщиной (а то и более при кривых стенах, а плоский кабель толщиной 5 мм)
Если просчитать смету по этому проекту то сумма только работ по средне городским ценам фирм Санкт-Петербурга составит от 400 000 рублей (400 000 руб. / 156 м2 площадь дома по полу 2 этажей = 2 564 руб/м2).
По нашим расчетам грамотно сократив прерасход элетрического провода, уйдя от штробления, установив второй электрический шкаф на 2 этаже дома и т. д. Стоимость наших работ составила 210 000 рублей (210 000 / дом 156 м2 = 1 346 рублей за м2 площади дома.
В проекте почему то расчитано, что от каждой практически розетки идет электрический провод напрямую к автомату. Так делают только в производственных или в офисных помещениях. Нет таких нагрузок в частном доме, да и на дом подается 12 кВТ всего лишь. А атоматов напихано (в проекте) на 50 кВт минимум.
Наши работы по разводке электрики в домах построенных из газобетона, кирпича, каркасные.
Наши цены на электромонтажные работы в каркасных домах с прокладкой электрических проводов и с установкой электрических приборов:
- цена за точку 300 рублей или 400 руб/м.кв. площади загородного с открытой прокладкой проводов в гофре с наружной установкой розеток и выключателей;
- цена за точку 400 рублей или 600 руб/м.кв. площади дома с прокладкой электрического кабеля в пластиковых кабель каналах с установкой наружных розеток и выключателей;
- цена за точку 500 рублей или 800 руб/м.кв. площади коттеджа с прокладкой витого электрического провода (ретро проводка), с установкой ретро розеток и выключателей.
Что входит в стоимость электро «точки»? Электромонтажные работы из которой складывается "цена за точку" состоит:
монтаж розетки (одинарная, двойная или секция из 3-8 розеток) с подводкой электро проводов - точка;
монтаж выключателя (одинарный, двойной или тройной) с подводкой электро проводов - точка;
монтаж светильника (люстры, бра) с 1 и более лампочками с подводкой электрических проводов - точка;
монтаж распределительной коробки с распайкой проводов и с подводкой электрического провода - точка.
* Стоимость за м.кв. или за точку указана только за электромонтажные работы при объеме работ от 50 000 до 100 000 рублей. При выполнении электромонтажных работ на сумму 100 000 - 150 000 рублей скидка от 15%, на сумму 150 000 - 200 000 рублей скидка от 25%.
