Скрытая электропроводка в деревянном доме.

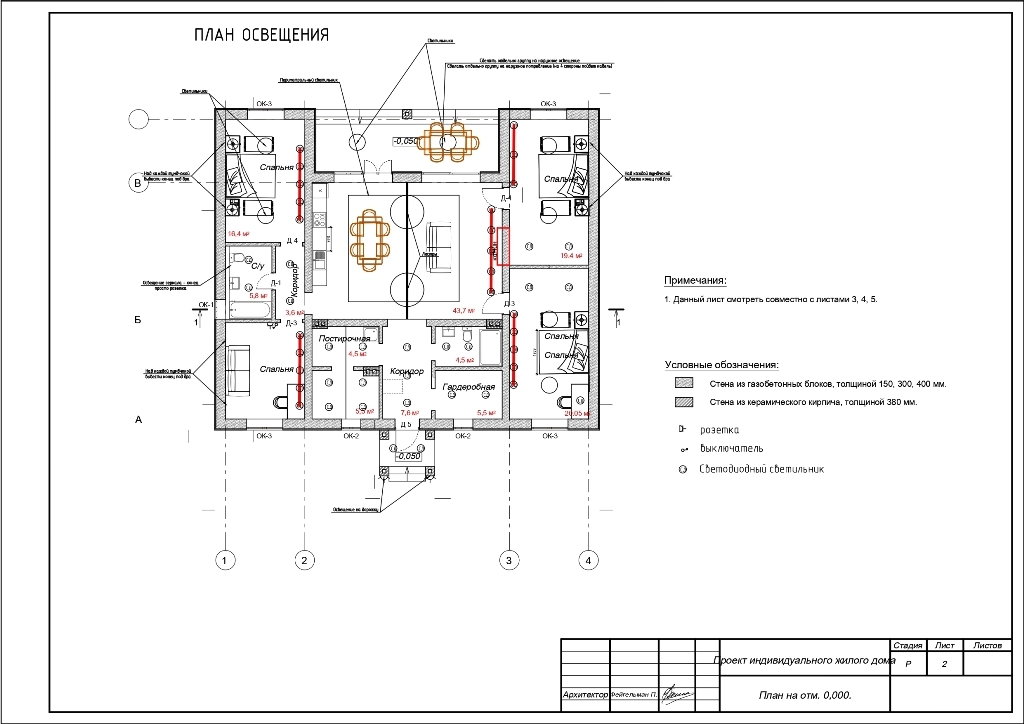

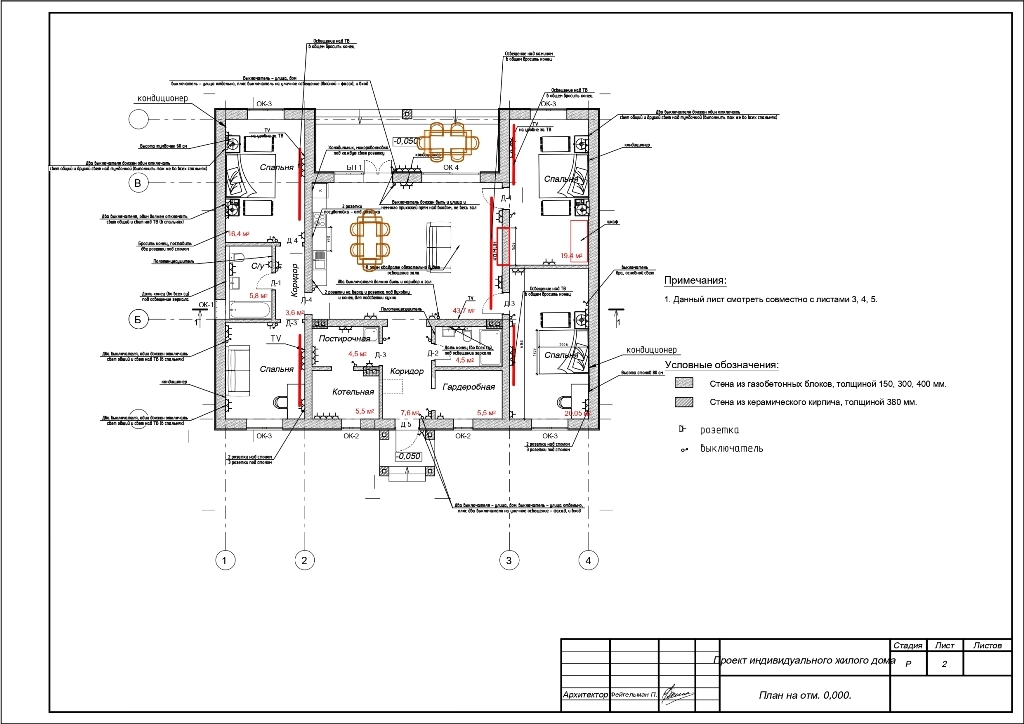

На схемах показана разводка электрики в деревянном доме площадью 155 м2 с количеством точек освещения и розеток.
Частично монтаж электрического провода проводится в гофре по потолку и полам. И скрытым способом в просверлиных отверстиях в брусе с укладкой электро провода в металло рукав.
Так же мы разместили дизайн некоторых интерьеров деревянного дома. В частности на картинках показано как должна выглядить ванная комната и небольшой холл с мебелью возле спальных комнат.
В таблице мы приводим количество необходимых материалов и их виды для разводки и подключения электрики в данном доме, согласно технического задания и выданных нам заказчиком схем.
| № п/п | Наименование и техническая характеристи | Тип, марка | Код изделия | Производитель | Един. изм. | Количество |
|---|---|---|---|---|---|---|
| 1. | Кабель силовой плоский однопроволочный | ВВГ-Пнг(А)-LS3х1.5(N. PE) | 8427682 | Конкорд | м.п. | 563 |
| 2. | Кабель силовой плоский однопроволочный | ВВГ-Пнг(А)-LS3х2.5(N. PE) | 8041242 | Конкорд | м.п. | 496 |
| 3. | Металлорукав в ПВХ оболочке (50м) | Р3-ЦП-НГ-18 | 6446963 | Промрукав | шт. | 7 |
| 4. | Лента перфорированная PVA 12х1.00 (30м) | PVA 12х1.00 | 7757566 | SORMAT | шт. | 4 |
| 5. | Коробка установочная блочная | 68х42мм | 9763779 | HEGEL | шт. | 80 |
| 6. | Выключатель автоматический однополюсный | 6A B 4.5кА Easy9 | 7192664 | Schneider Electric | шт. | 28 |
| 7. | Выключатель автоматический однополюсный | 10A B 4.5кА Easy9 | 9578308 | Schneider Electric | шт. | 26 |
| 8. | Выключатель автоматический однополюсный дифференциальный | АВДТ1П+N16А30мА C AC | 9332433 | Schneider Electric | шт. | 10 |
| 9. | Выключатель автоматический однополюсный | 16A C 4.5кА EASY 9 | 4755365 | Schneider Electric | шт. | 5 |
| 10. | Корпус металлический ЩРн-2х36з-1 74 У2 IP54 PRO | ЩРн-2х36з-174У2IP5 | 2211948 | IEK | шт. | 1 |
