Разводка электрики в квартире, схемы, обозначения.

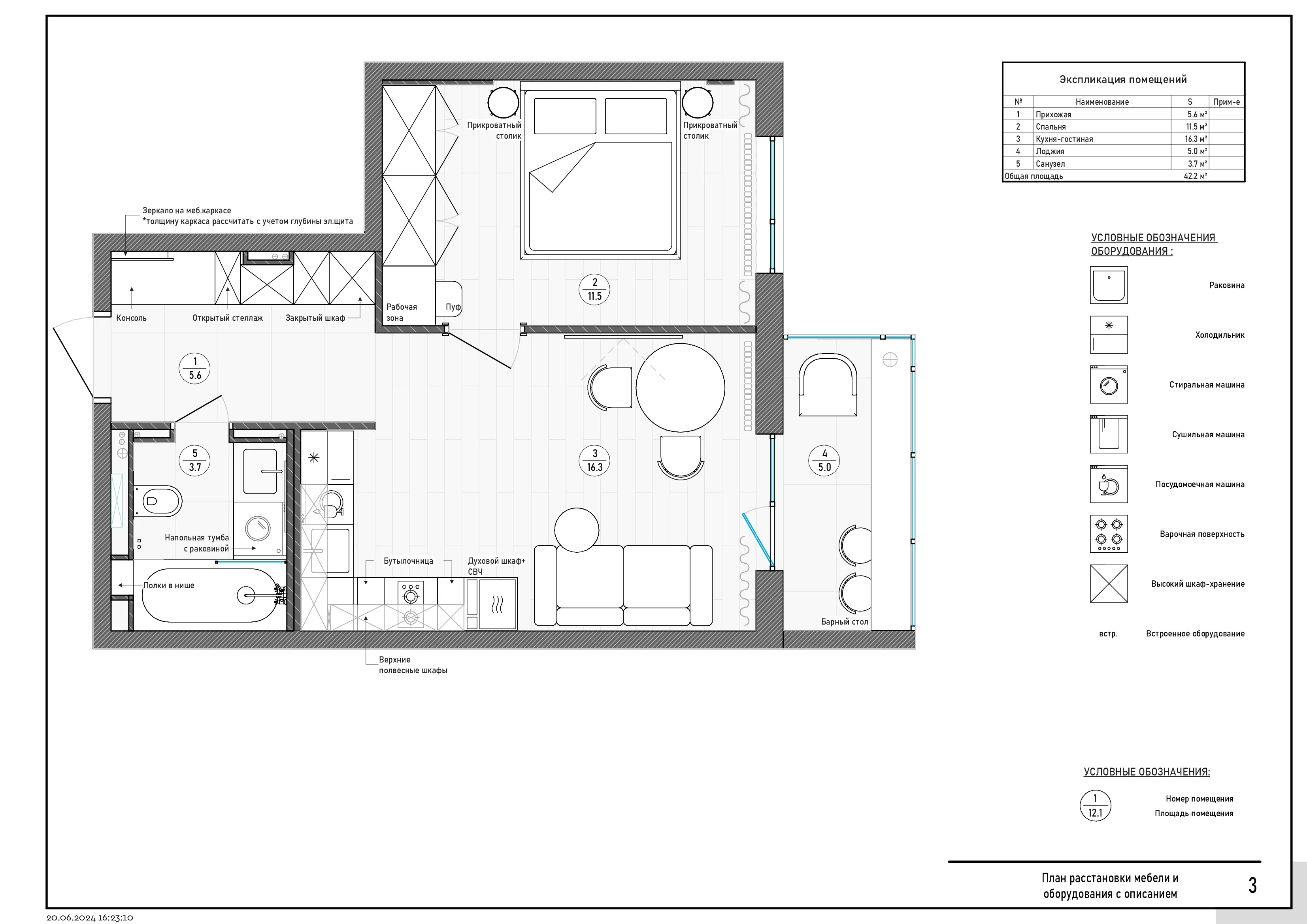

Проект разработан для однокомнатной квартиры 42,2 м2 дома новостройки, построенный из кирпича (санузел 3.7 м2, кухня-гостиная 16.3 м2, прихожая 5.6 м2, спальня 11.5 м2, лоджия 5.0 м2).

---

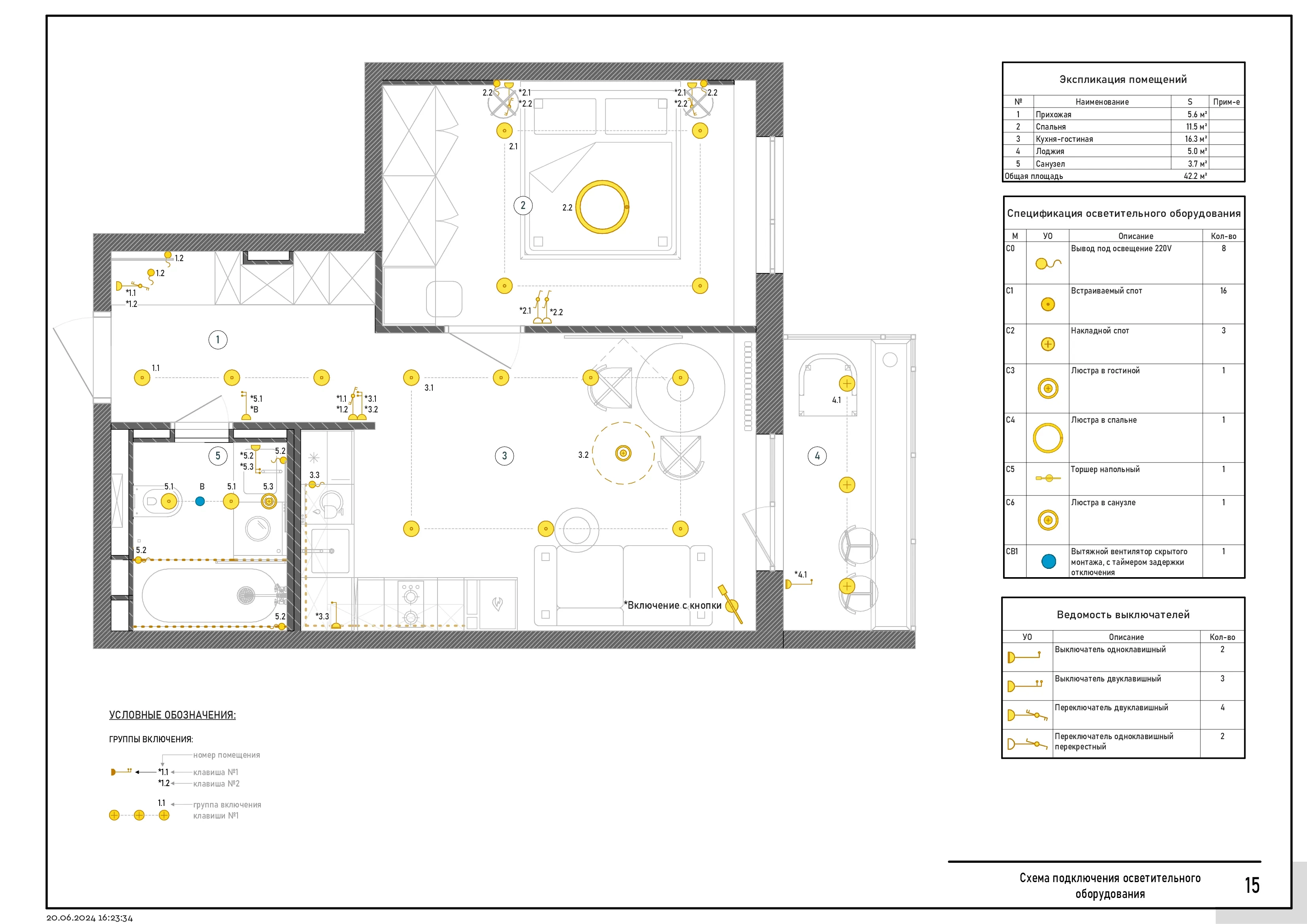

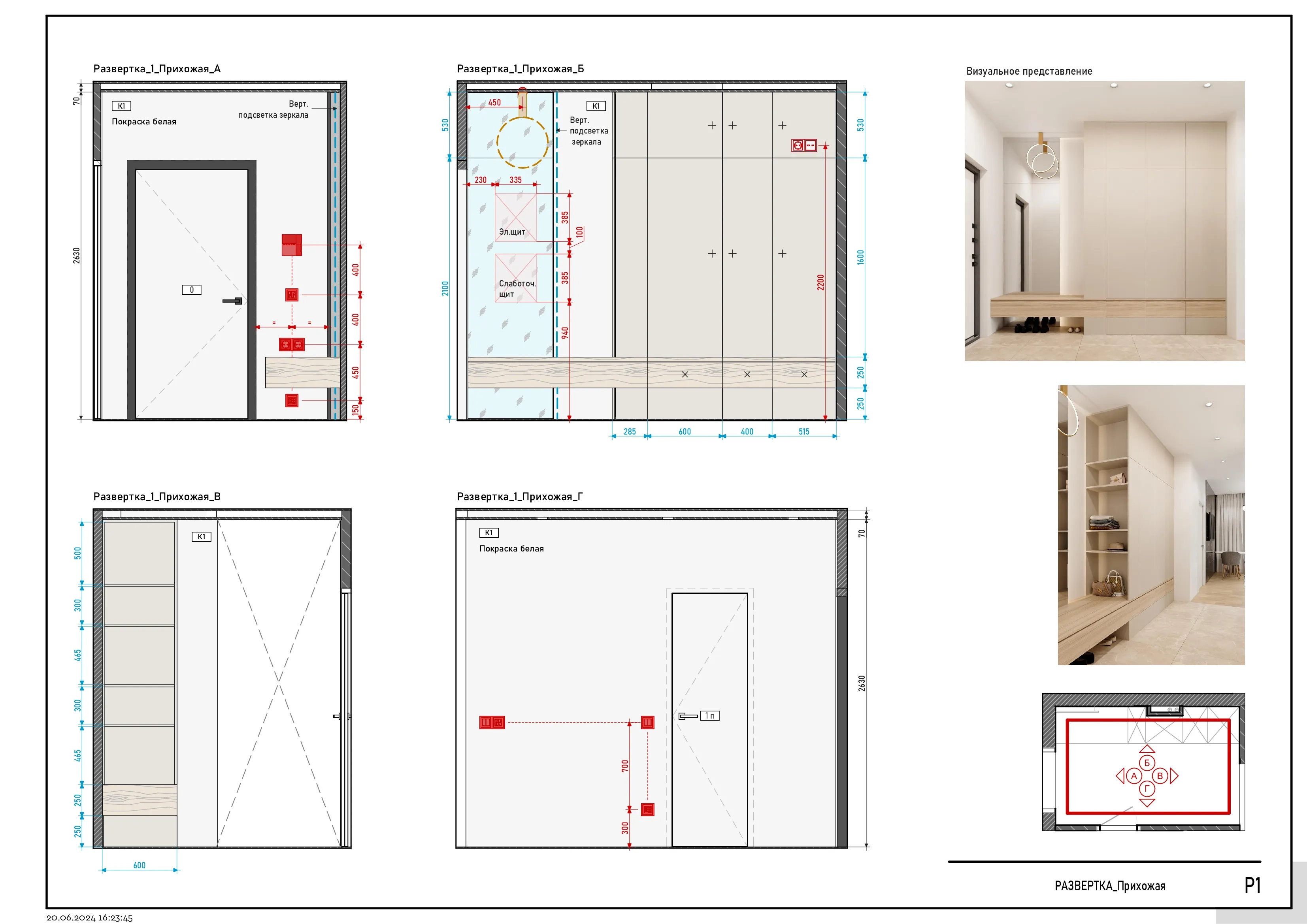

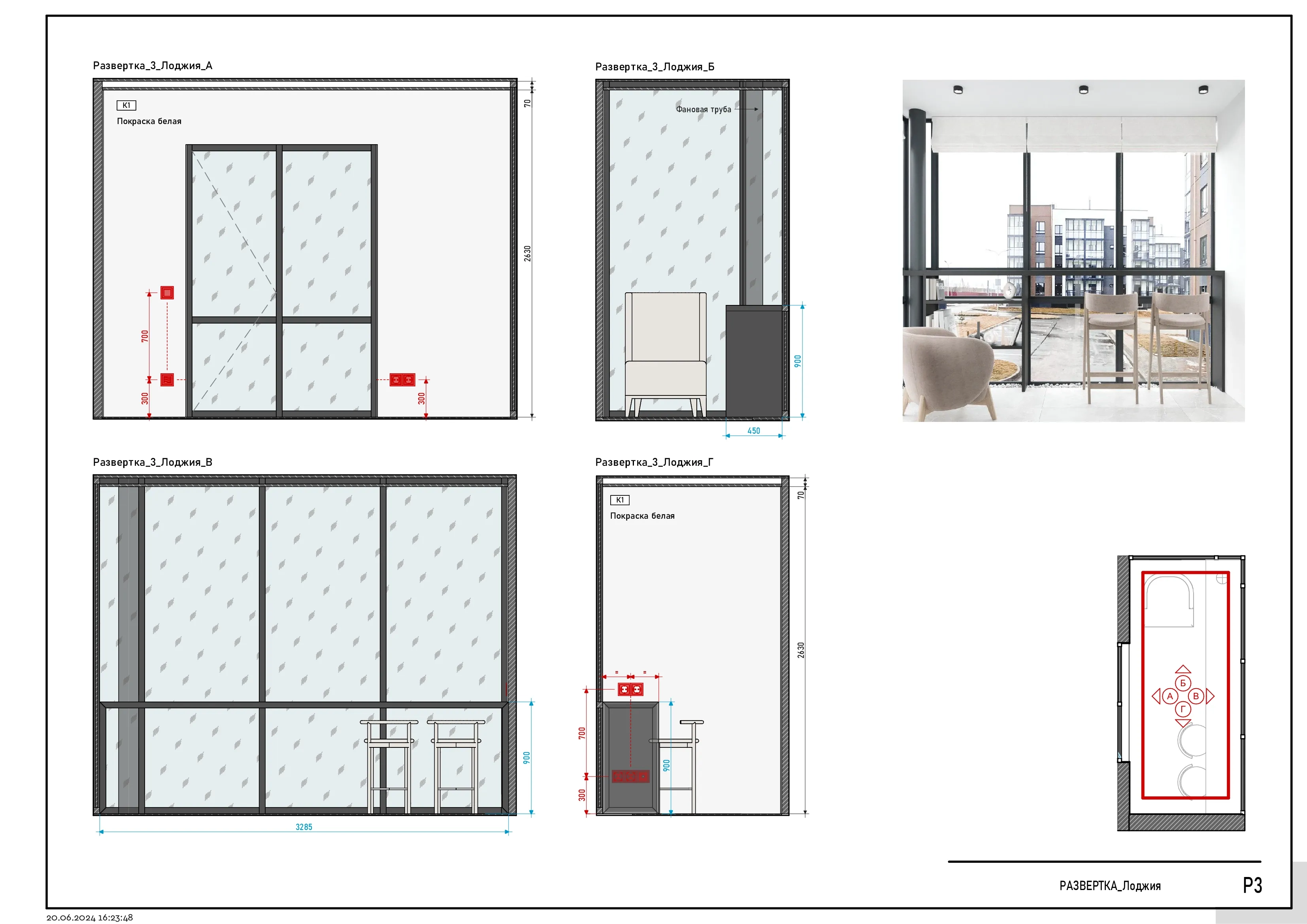

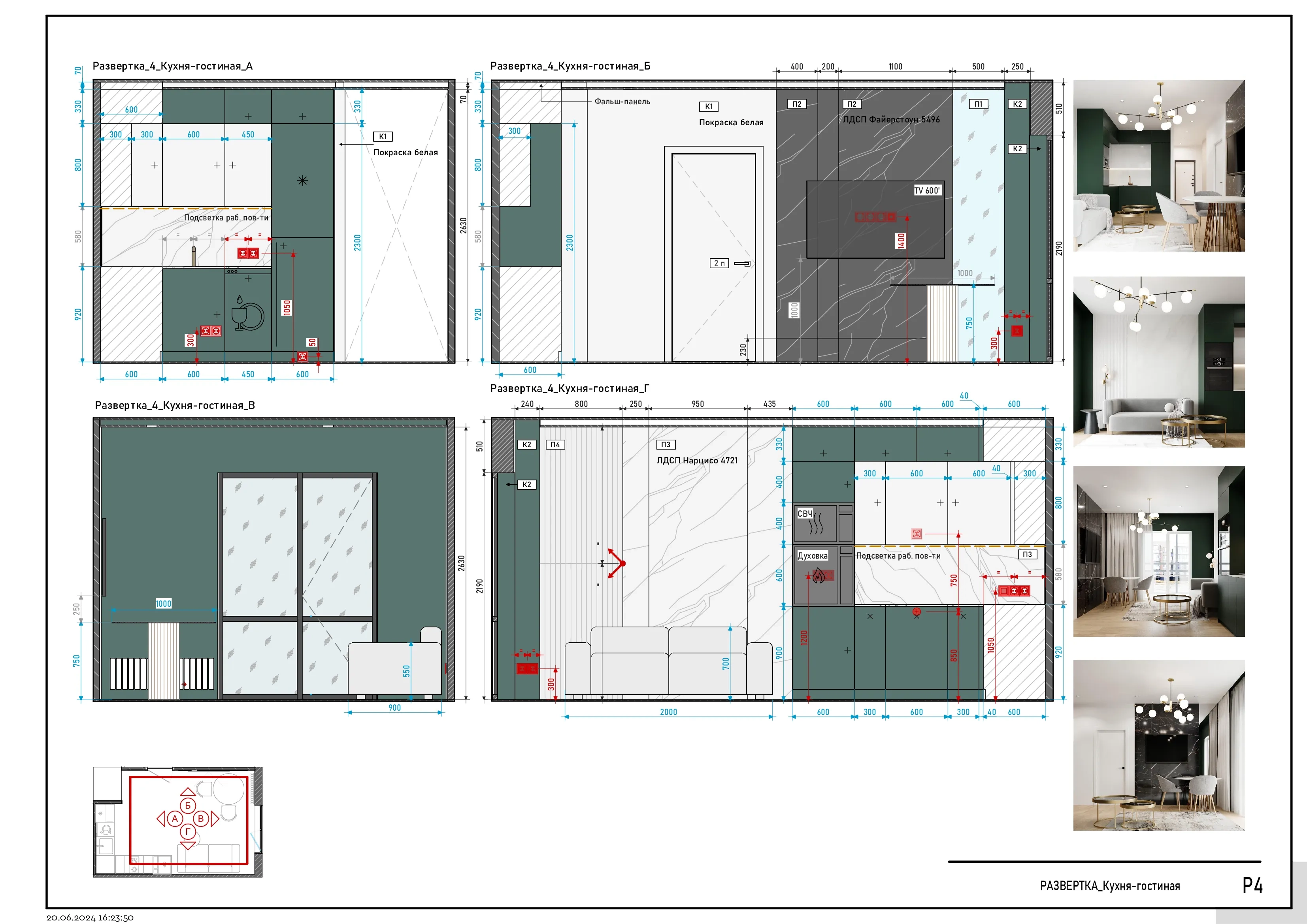

На чертежах, в описании и в дизайн проекте, указаны места размещения, расположение в мм и количество осветительных приборов и электрооборудования по схеме "умный дом".

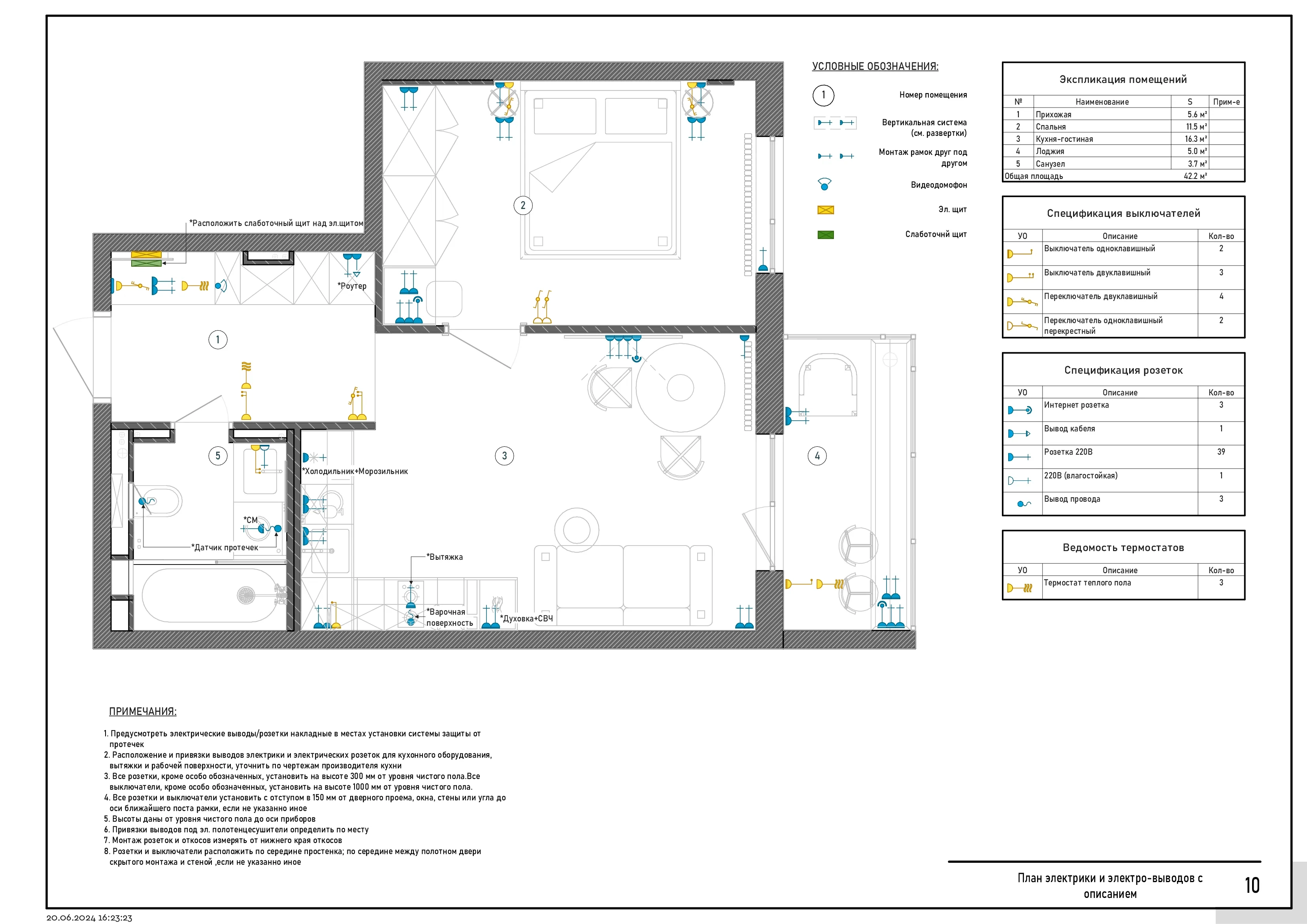

ПРИМЕЧАНИЯ:

1. Предусмотреть электрические выводы/розетки накладные в местах установки системы защиты от протечек.

2. Расположение и привязки выводов электрики и электрических розеток для кухонного оборудования, вытяжки и рабочей поверхности, уточнить по чертежам производителя кухни.

3. Все розетки, кроме особо обозначенных, установить на высоте 300 мм от уровня чистого пола. Все выключатели, кроме особо обозначенных, установить на высоте 1000 мм от уровня чистого пола.

4. Все розетки и выключатели установить с отступом в 150 мм от дверного проема, окна, стены или угла до оси ближайшего поста рамки, если не указанно иное.

5. Высоты даны от уровня чистого пола до оси приборов.

6. Привязки выводов под эл. полотенцесушители определить по месту 7. Монтаж розеток и откосов измерять от нижнего края откосов.

8. Розетки и выключатели расположить по середине простенка; по середине между полотном двери скрытого монтажа и стеной ,если не указанно иное.

ДОПОЛНИТЕЛЬНЫЕ РЕКОМЕНДАЦИИ для разделения автоматов электрощитка:

· холодильник на отдельный автомат,

· роутер на отдельный автомат,

· духовой шкаф на отдельный автомат,

· варочная панель на отдельный автомат,

· освещение и подсветка для каждого помещения на отдельный автомат (кухня свет - свой контур, прихожая свет - свой контур, спальня свет - свой контур и т.п.),

· бойлер - на отдельный автомат,

· стиральная и сушильная машинки - на отдельный автомат.

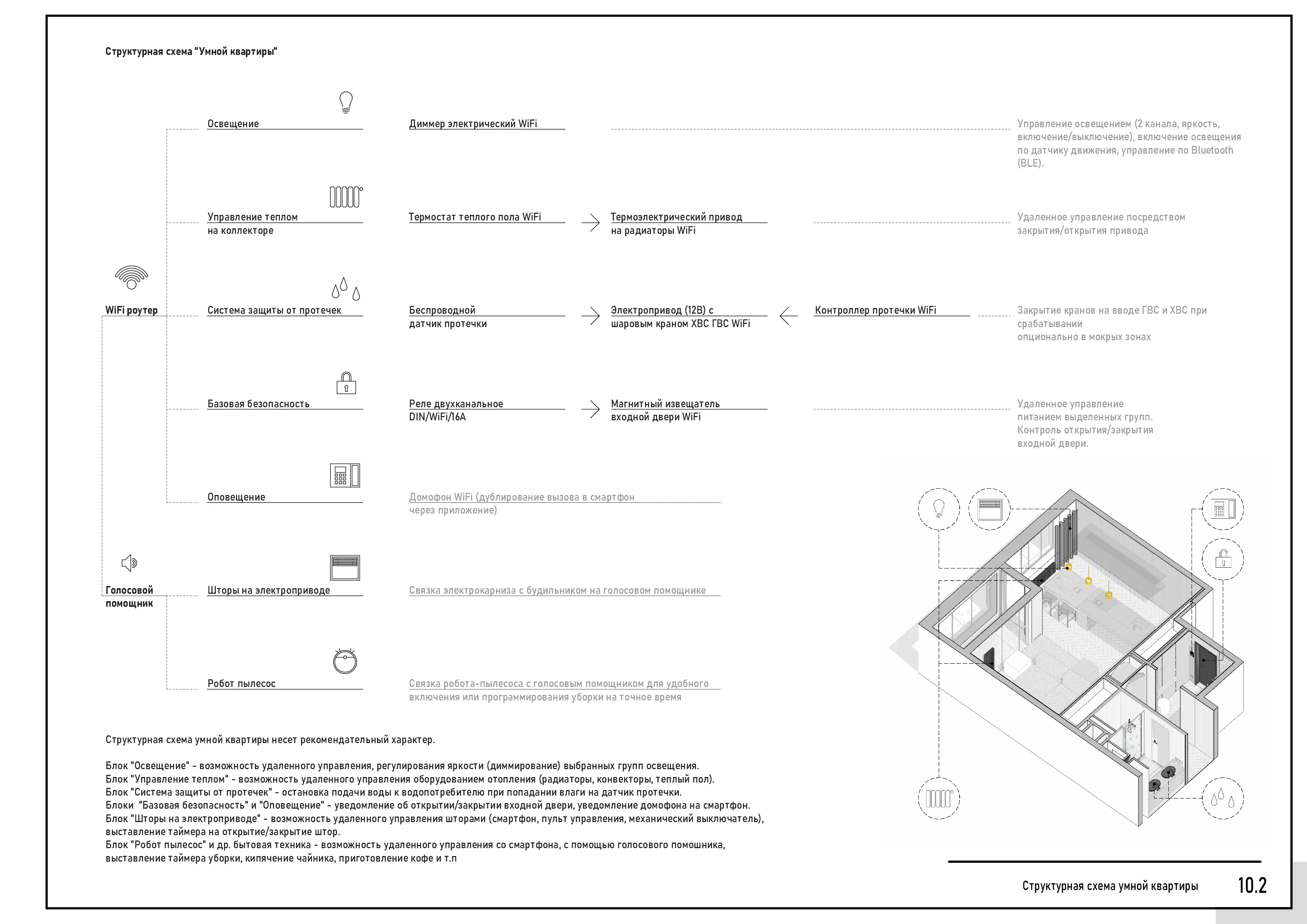

СТРУКТУРНАЯ СХЕМА УМНОЙ КВАРТИРЫ (несет рекомендательный характер):

Блок "Освещение" - возможность удаленного управления, регулирования яркости (диммирование) выбранных групп освещения.

Блок "Управление теплом" - возможность удаленного управления оборудованием отопления (радиаторы, конвекторы, теплый пол).

Блок "Система защиты от протечек" - остановка подачи воды к водопотребителю при попадании влаги на датчик протечки.

Блоки "Базовая безопасность" и "Оповещение" - уведомление об открытии/закрытии входной двери, уведомление домофона на смартфон.

Блок "Шторы на электроприводе" - возможность удаленного управления шторами (смартфон, пульт управления, механический выключатель), выставление таймера на открытие/закрытие штор.

Блок "Робот пылесос" и др. бытовая техника - возможность удаленного управления со смартфона, с помощью голосового помошника, выставление таймера уборки, кипячение чайника, приготовление кофе и т.п

Интернет кабель (витая пара, PoE и др) разводится единым контуром от точки размещения роутера до точки интернет потребления.

При недостаточной зоне покрытия WiFi предусматривается размещение дополнительных точек усиления WiFi.

Рекомендуется выбирать устройства с подключением через PoE кабель для оптимизации схемы разводки электрики.

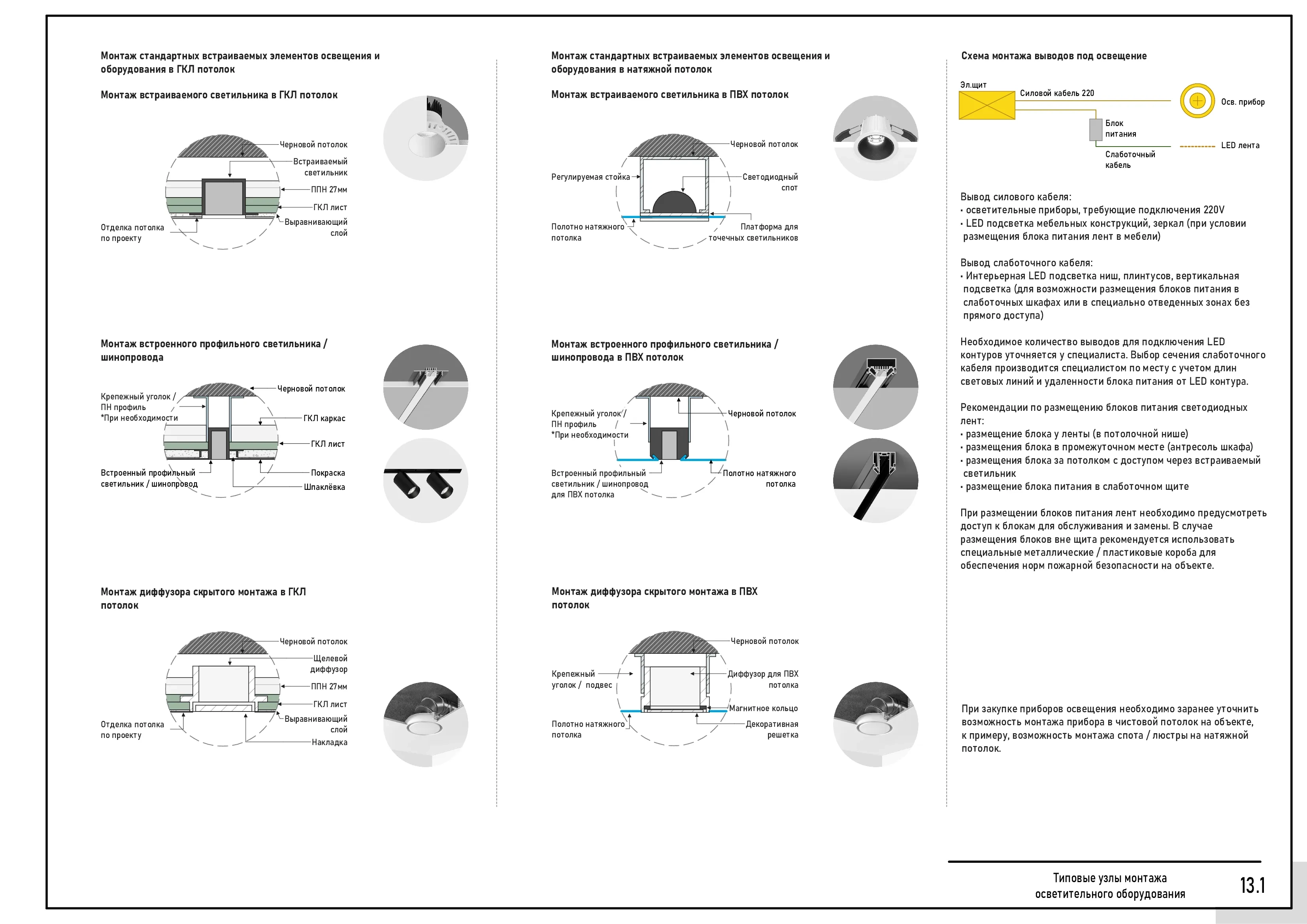

ВЫВОД СИЛОВОГО КАБЕЛЯ:

• осветительные приборы, требующие подключения 220V;

• LED подсветка мебельных конструкций, зеркал (при условии размещения блока питания лент в мебели).

Вывод слаботочного кабеля:

• Интерьерная LED подсветка ниш, плинтусов, вертикальная подсветка (для возможности размещения блоков питания в слаботочных шкафах или в специально отведенных зонах без прямого доступа).

Необходимое количество выводов для подключения LED контуров уточняется у специалиста. Выбор сечения слаботочного кабеля производится специалистом по месту с учетом длин световых линий и удаленности блока питания от LED контура.

Рекомендации по размещению блоков питания светодиодных лент:

• размещение блока у ленты (в потолочной нише);

• размещения блока в промежуточном месте (антресоль шкафа);

• размещения блока за потолком с доступом через встраиваемый светильник;

• размещение блока питания в слаботочном щите.

При размещении блоков питания лент необходимо предусмотреть доступ к блокам для обслуживания и замены. В случае размещения блоков вне щита рекомендуется использовать специальные металлические / пластиковые короба для обеспечения норм пожарной безопасности на объекте.

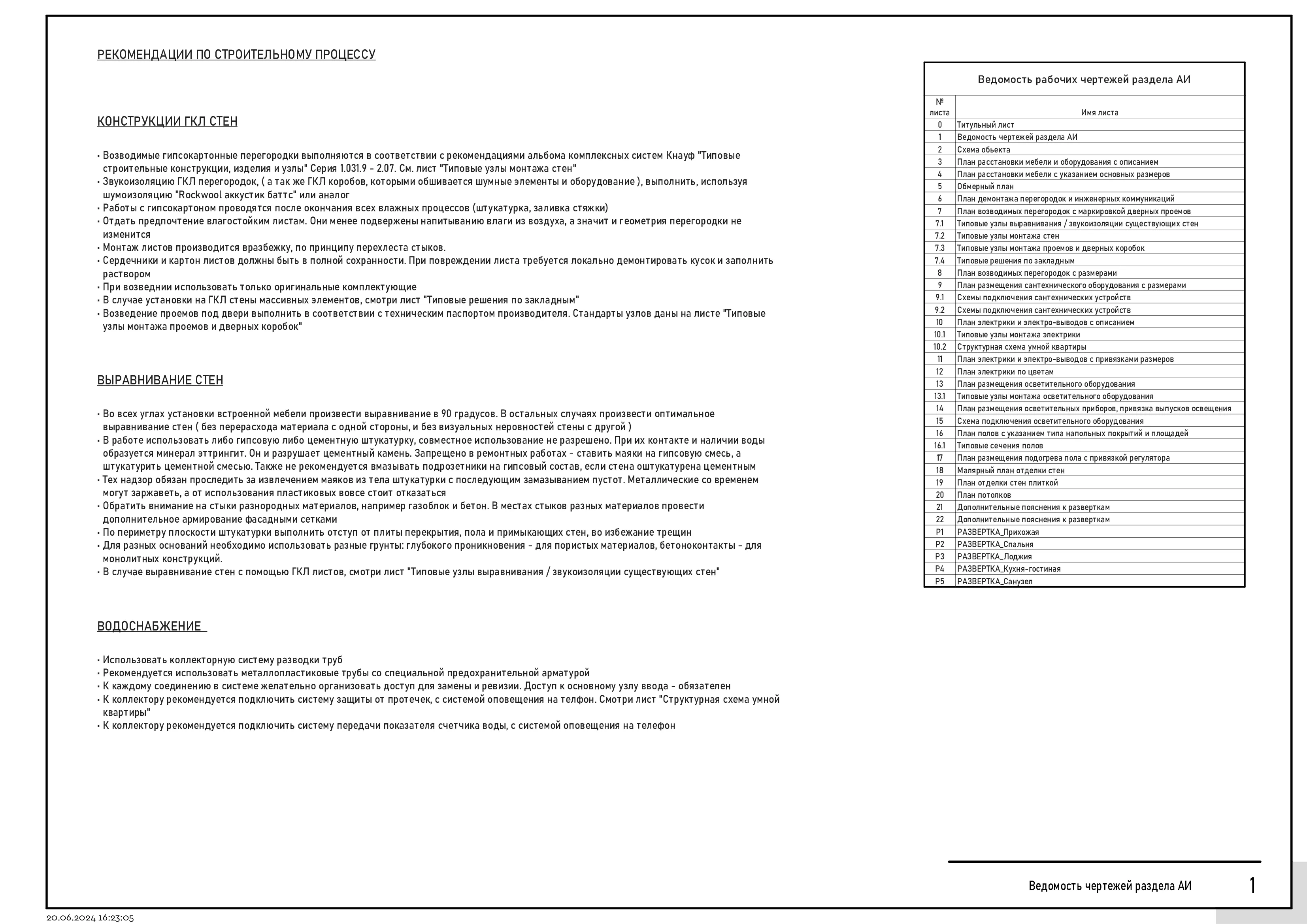

КОНСТРУКЦИИ ГКЛ СТЕН:
• Возводимые гипсокартонные перегородки выполняются в соответствии с рекомендациями альбома комплексных систем Кнауф "Типовые строительные конструкции, изделия и узлы" Серия 1.031.9 - 2.07. См. лист "Типовые узлы монтажа стен"
• Звукоизоляцию ГКЛ перегородок, ( а так же ГКЛ коробов, которыми обшивается шумные элементы и оборудование ), выполнить, используя шумоизоляцию "Rockwool аккустик баттс" или аналог
• Работы с гипсокартоном проводятся после окончания всех влажных процессов (штукатурка, заливка стяжки)
• Отдать предпочтение влагостойким листам. Они менее подвержены напитыванию влаги из воздуха, а значит и геометрия перегородки не изменится
• Монтаж листов производится вразбежку, по принципу перехлеста стыков.
• Сердечники и картон листов должны быть в полной сохранности. При повреждении листа требуется локально демонтировать кусок и заполнить раствором
• При возведнии использовать только оригинальные комплектующие
• В случае установки на ГКЛ стены массивных элементов, смотри лист "Типовые решения по закладным"
• Возведение проемов под двери выполнить в соответствии с техническим паспортом производителя. Стандарты узлов даны на листе "Типовые узлы монтажа проемов и дверных коробок.

---
