Скрытая электрика в деревянном доме, схема проводки.
Для полной разводки согласно чертежей, предусмотрено 50 электрических точек (18 розеток, 12 выключателей, 16 светильников, 4 распаечные коробки.

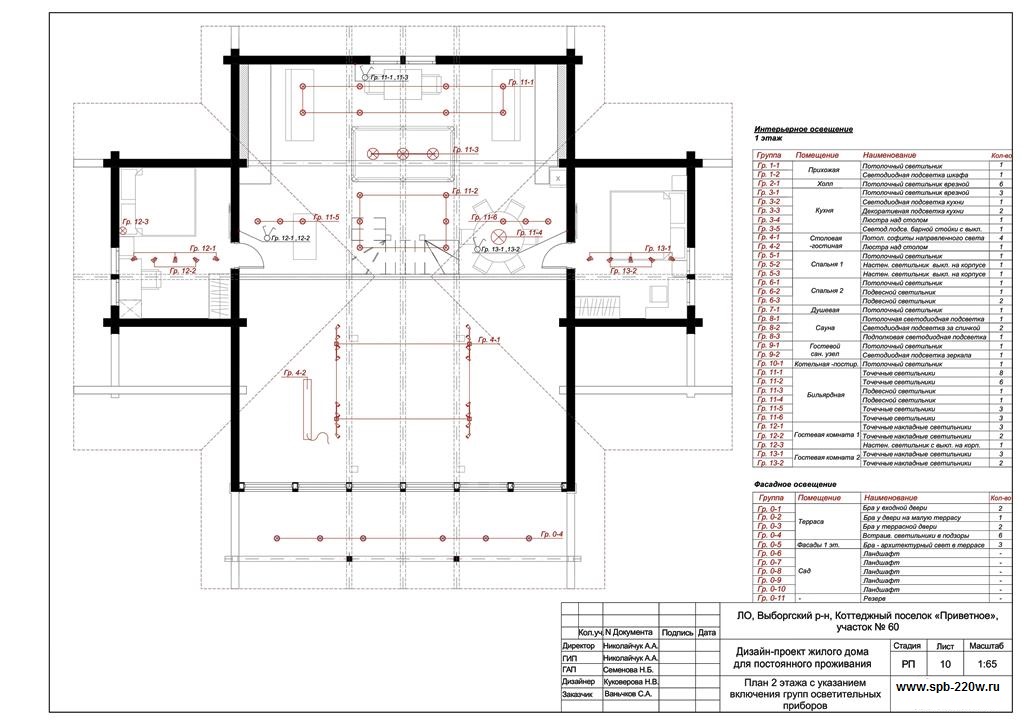

На картинках показан проект электомонтажа в доме 160 м. кв. общей площади построенного из клееного бруса. Вы можете бесплатно скачать планы с расположением розеток и их количеством, осветительных приборов (светильников и люстр) для 1 и 2 этажа дома.

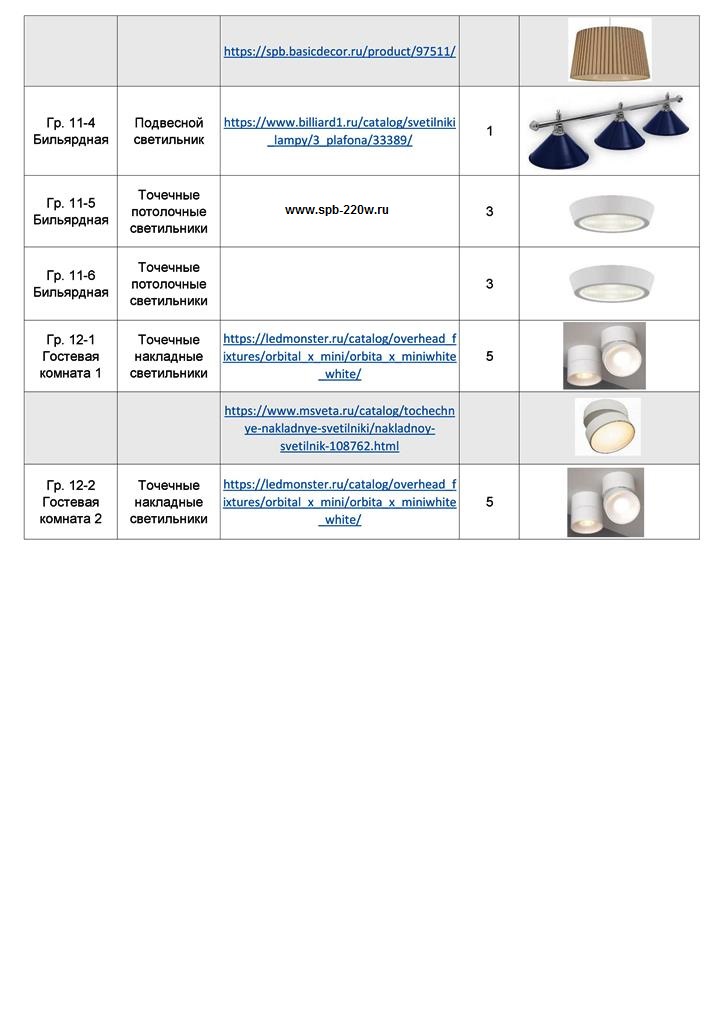

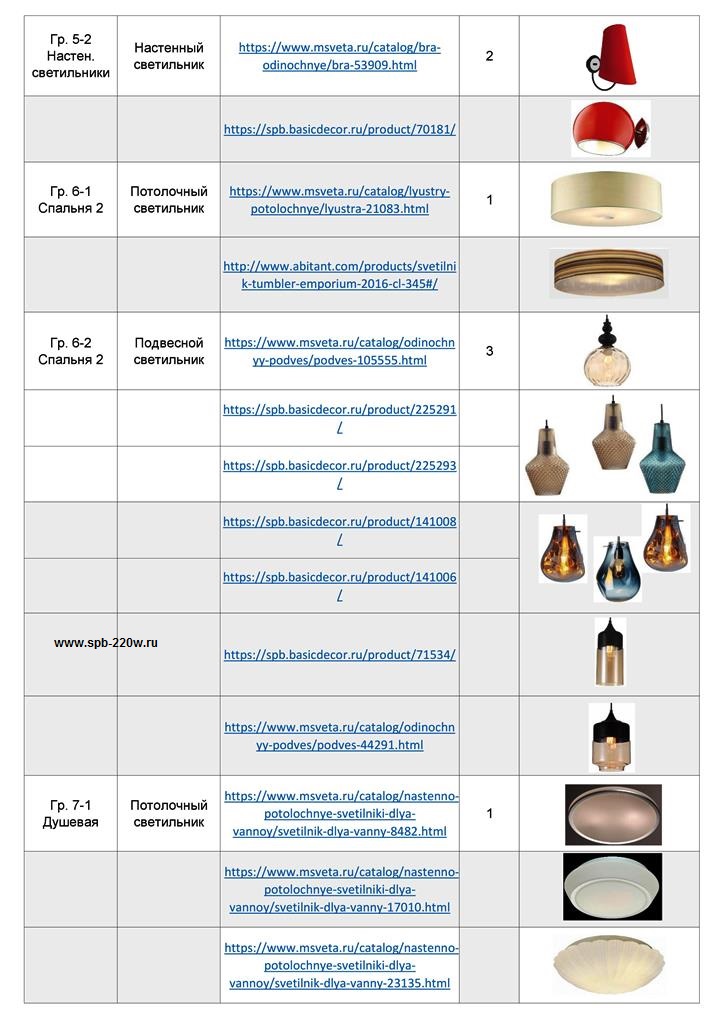

Так же в проекте есть дизайн помещений с расположением осветительных приборов. На странице сайта Вы так же видите какие светильники (бра, люстры) должны быть установлены в этом доме согласно разработанного дизайн проекта интерьеров загородного дома.
Все электрические провода прокладываютя срытым способом (скрытая электро проводка) в потолках, под полами, в стенах и пергородках. Для освещения прокладыватся в гофре провода 3 х 1.5, для розеточной части кабель 3 х 2.5.

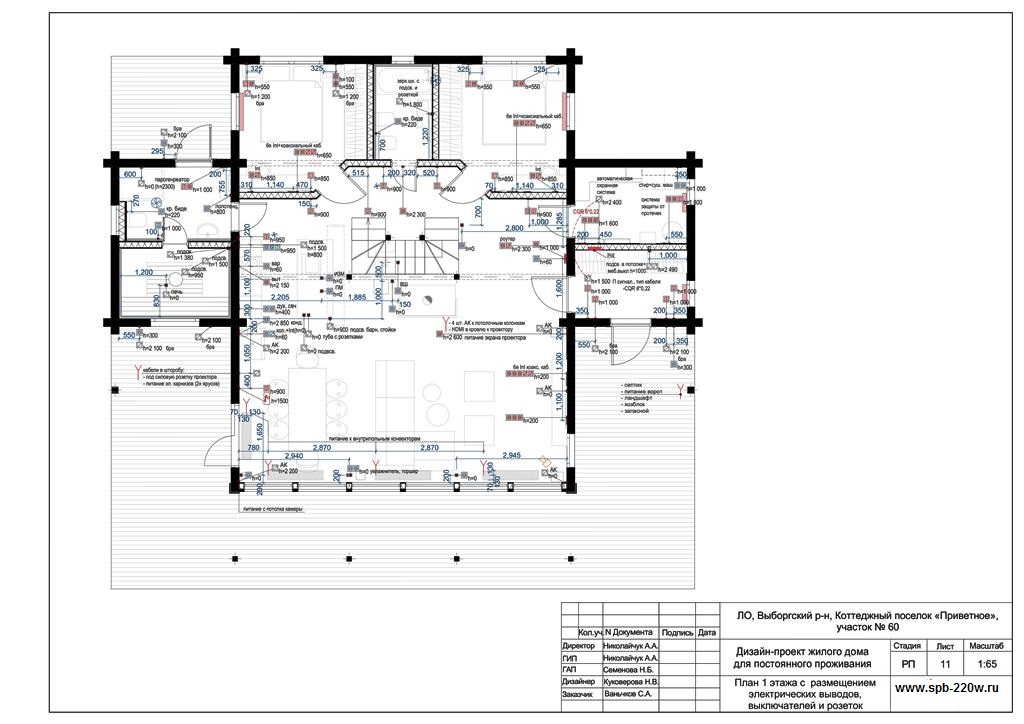

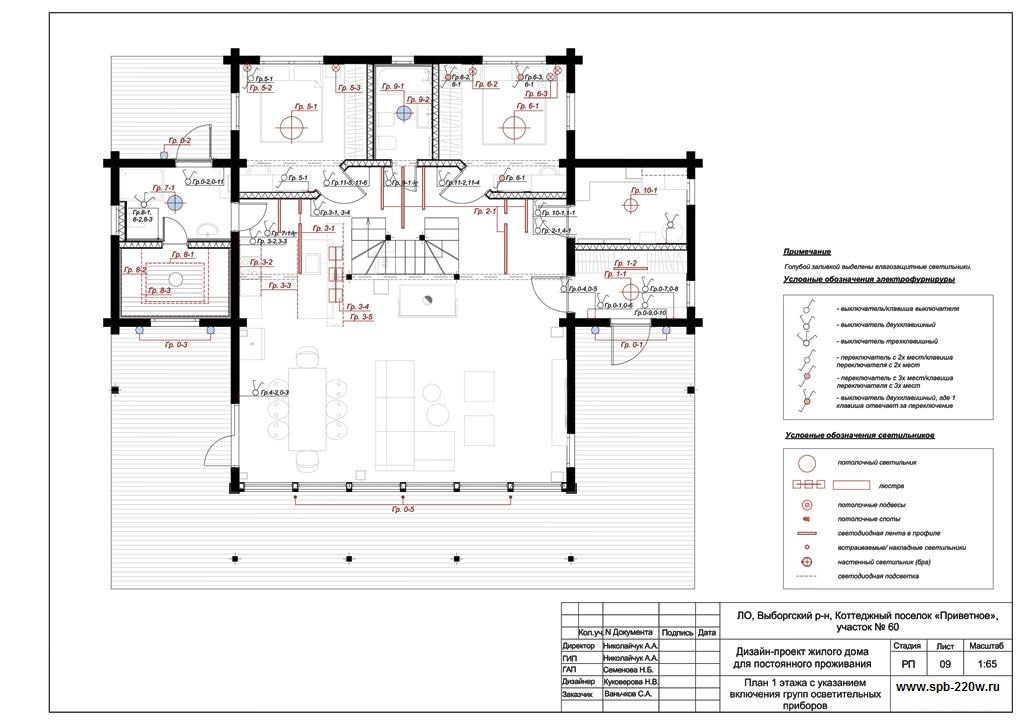

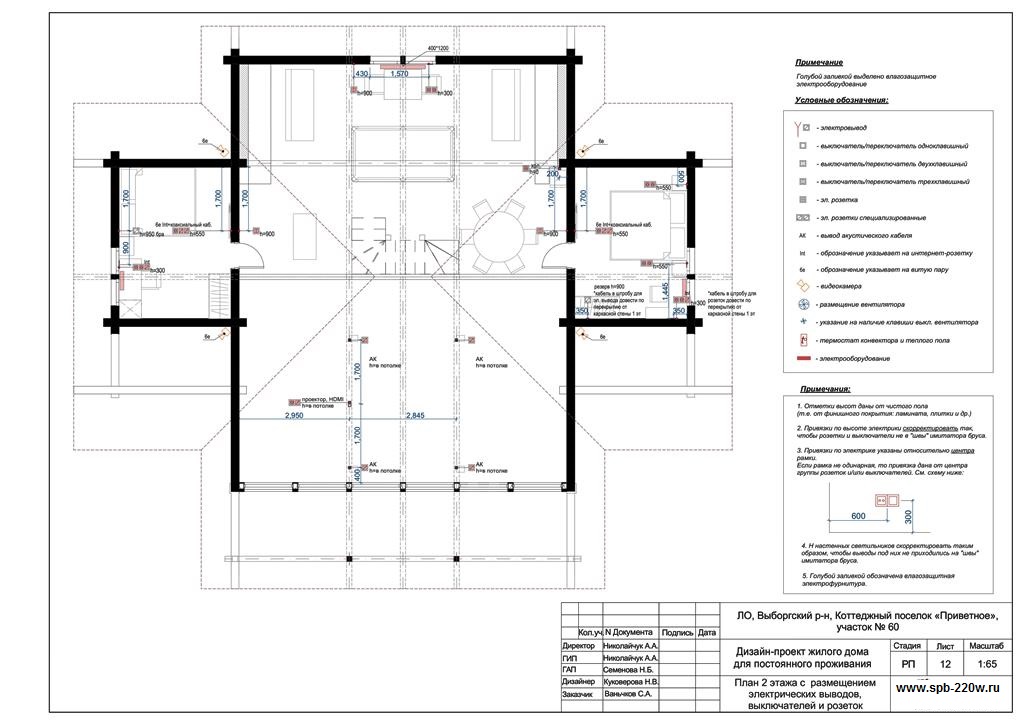

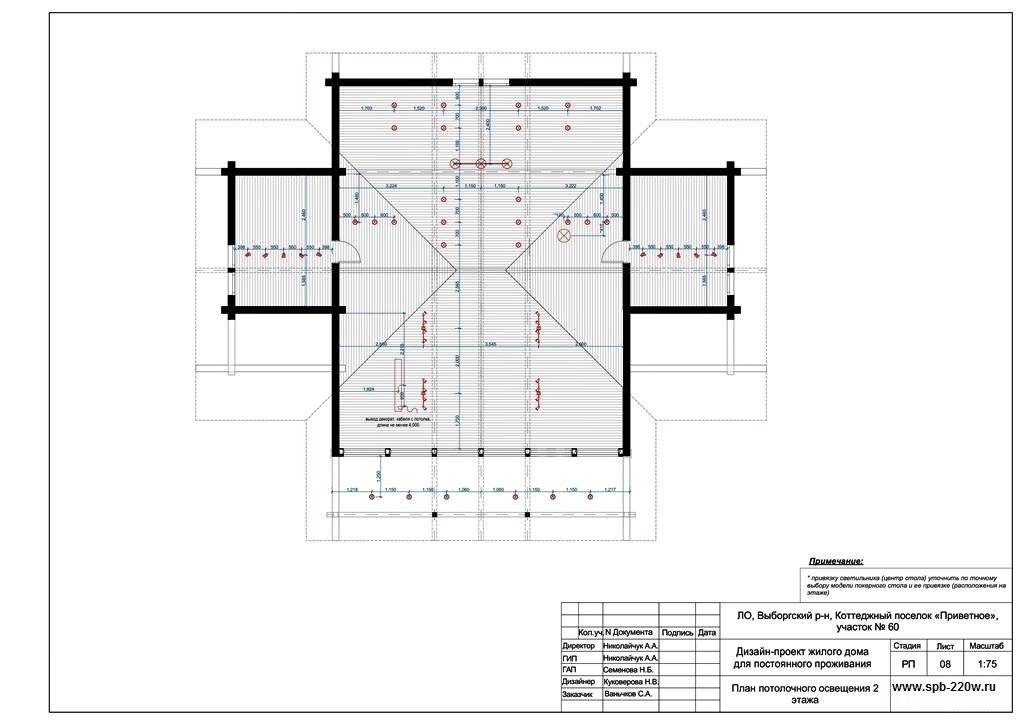

Чертежи размещения розеток и осветительных приборов в доме из клееного бруса площадью 160 м. кв. Примерно согласно проекта нужно проложить 1 200 метров погонных электрических проводов различного сечения.

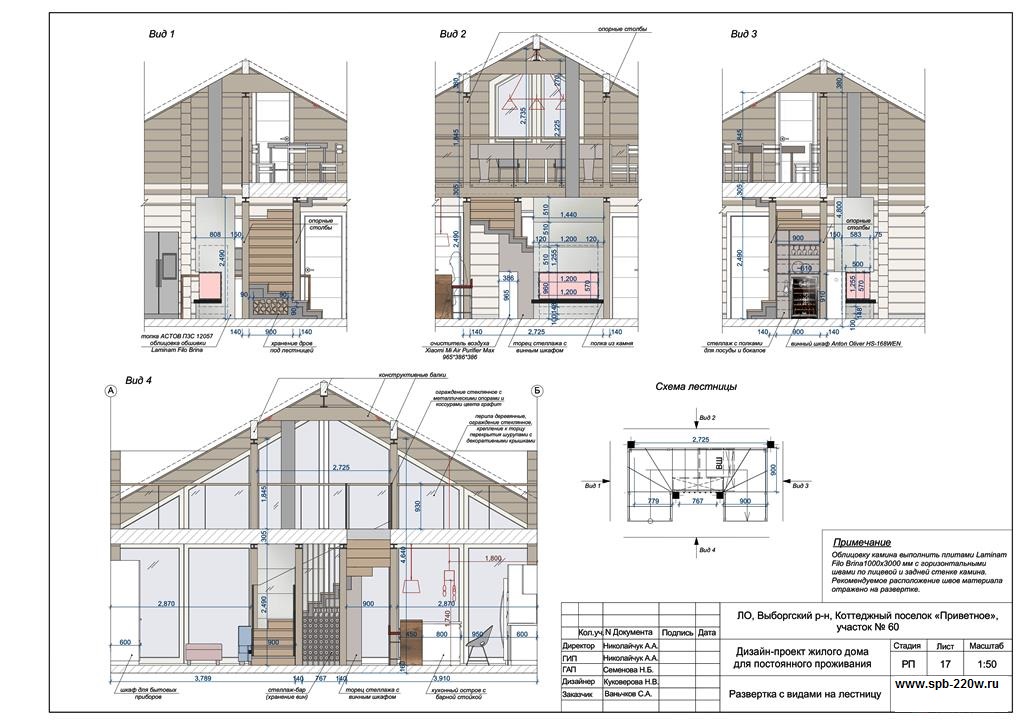

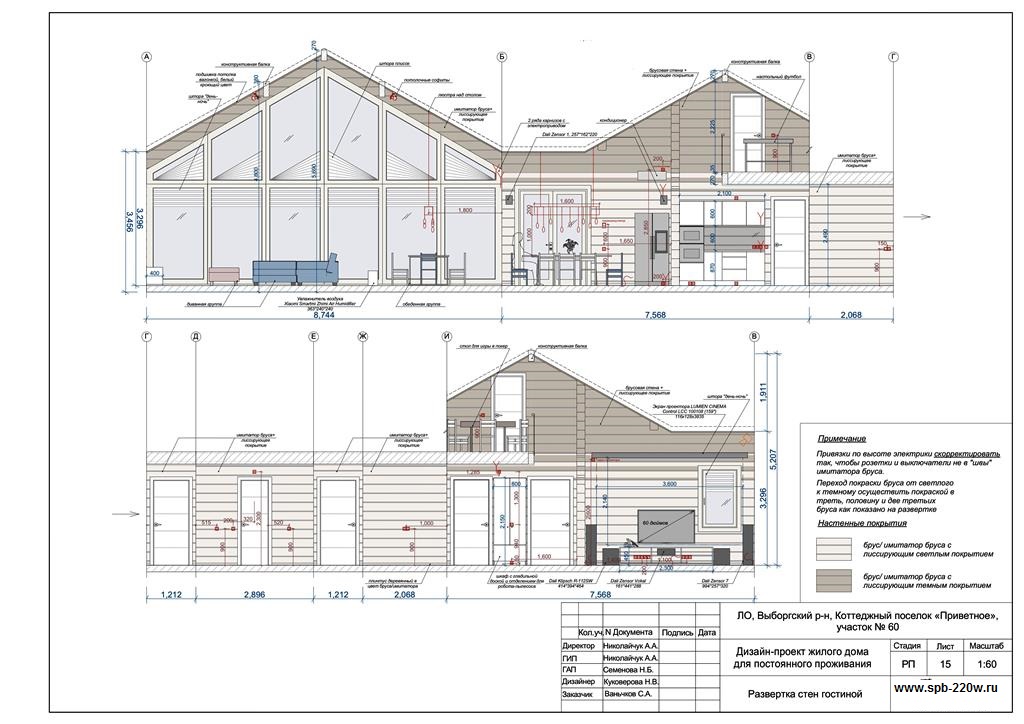

На сайте мы разместили и дизайн-проект интерьеров дома с расположением розеток (развертка по стенам) и освещения (накладные светильники, бра, люстры, лейд подсветка скрытая) по всем помещениям, включая уличное освещение.
Примечания:
1. Все выключатели располагать на отметке +900 мм от чистого
пола, кроме указанных на плане и развертках.
2. Отверстия для встроенных светильников необходимо
вырезать только при наличии светильников на объекте по
прилагаемым производителем монтажным схемам.

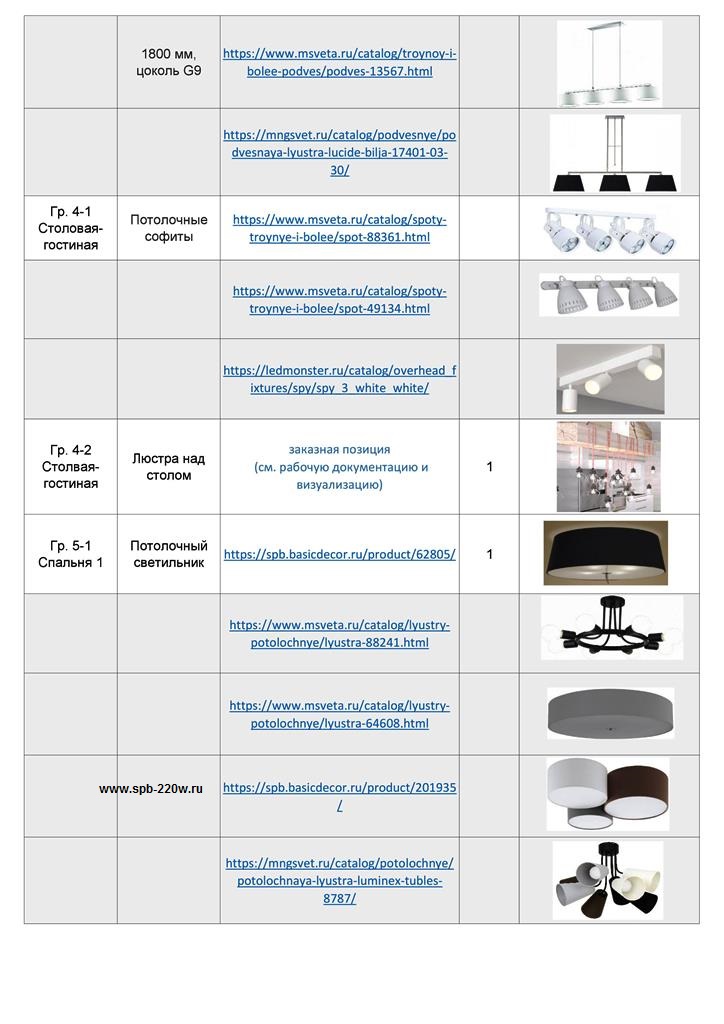

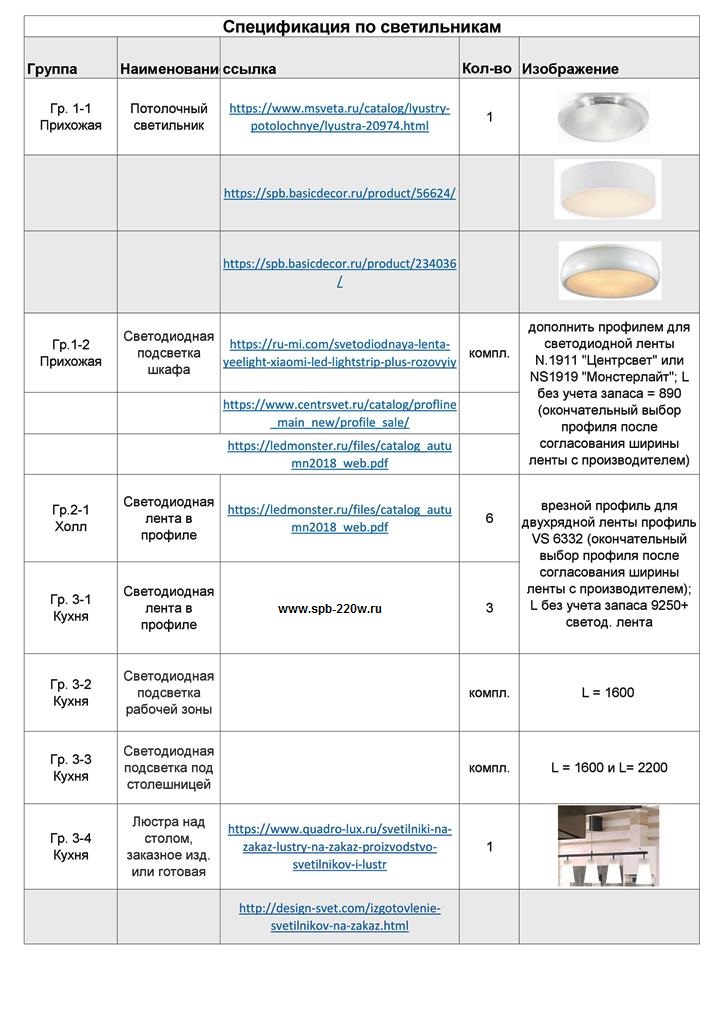

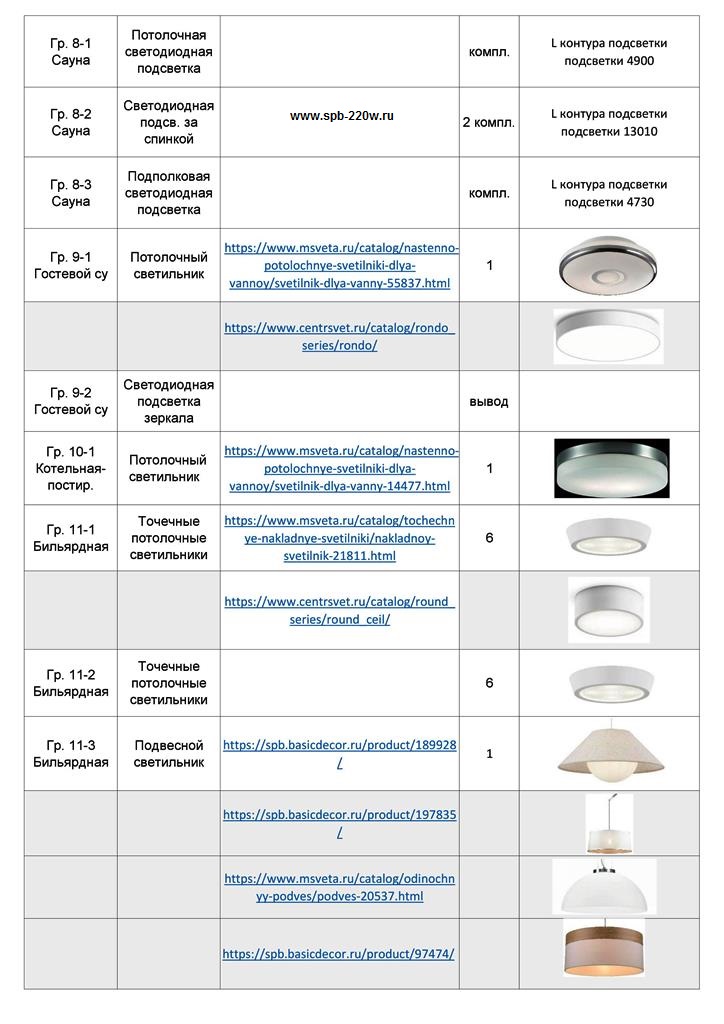

3. Ведомость осветительных приборов смотреть лист 28.
4. Точное расположение выключателей смотреть на схемах
реализации электросети листы 31-32.
5. В случае невозможности организовать регулировку освещения
согласно данной схеме, откорректировать и согласовать с
дизайнером дополнительно.
6. На первом этаже выполнить три зоны со светорегулируемым
освещением: зона гостиной (точки), зона холла с кухней (точки) и
зона летней кухни (точки).
7. Все розетки располагать на отметке +300 от чистого пола, кроме
указанных на плане.
8. Длину выпуска электровыводов выполнить равной не менее 1000 мм.
9. Все размеры указаны от центра выключателей/ розеток,
если в одной рамке несколько розеток/ выключателей, то от
центра рамки, если не указано иное.
10. Все выключатели располагать на отметке +900 мм от чистого пола,
кроме указанных на плане.
11. В помещении 03 (серверная, кладовая) количество и расположение
розеток требует уточнения у раздела ЭО.
12. Смотреть совместно с листами развёрток для установки электро оборудования.
На странице нашего сайта размещен типичный проект прокладки электрики для загородного дома из клееного бруса 160 м. кв. По похожему дизайн проекту электромонтажных работ нашей фирмой выполнены электромонтажные работы под ключ.
Фото выполненных работ по монтажу электрики (установленные светильники, бра, розетки, люстры и выключатели) Вы можете посмотреть на этой странице нашего сайта. Так же там Вы можете бесплатно скачать смету со стоимостью и объемами электромонтажных работ.
Наши цены на электромонтажные работы в частных домах с прокладкой электрических проводов и с установкой электрических приборов:
- цена за точку 500 рублей или 800 руб/м.кв. площади загородного с открытой прокладкой проводов в гофре с наружной установкой розеток и выключателей;
- цена за точку 600 рублей или 1 000 руб/м.кв. площади дома с прокладкой электрического кабеля в пластиковых кабель каналах с установкой наружных розеток и выключателей;
- цена за точку 700 рублей или 1 200 руб/м.кв. площади коттеджа с прокладкой витого электрического провода (ретро проводка), с установкой ретро розеток и выключателей.
Фото некоторых электромонтажных работ сделанные нашей фирмой в каркасных домах, коттеджах из бревна, на дачах построенных из бруса в Ленобласти и пригородах СП-б по готовым проектам и составленным на месте схемах разводки электрики (скрытой, в гофре, в кабель каналах, открытой).
Что входит в стоимость электро «точки»? Электромонтажные работы из которой складывается "цена за точку" состоит:
монтаж розетки (одинарная, двойная или секция из 3-8 розеток) с подводкой электро проводов - точка;
монтаж выключателя (одинарный, двойной или тройной) с подводкой электро проводов - точка;
монтаж светильника (люстры, бра) с 1 и более лампочками с подводкой электрических проводов - точка;
монтаж распределительной коробки с распайкой проводов и с подводкой электрического провода - точка.
* Стоимость за м.кв. или за точку указана только за электромонтажные работы при объеме работ от 50 000 до 100 000 рублей. При выполнении электромонтажных работ на сумму 100 000 - 150 000 рублей скидка от 15%, на сумму 150 000 - 200 000 рублей скидка от 25%.
Наши цены на полную разводку и подключение электрики в деревянных домах:
Каждая смета рассчитывается индивидуально и стоимость наших работ по разводке электрики в частных домах, так же зависит от сезонности и загруженности нашей фирмы.
|
Стоимость электромонтажных работ за м. кв. площади загородного дома. |
|||||
|
Площадь, кв.м. |
до 150 |
151-200 |
201-300 |
301-500 |
свыше 500 |
|
Цена, руб. |
от 1 200 руб/кв.м. |
от 1 150 руб/кв.м. |
от 1 100 руб/кв.м. |
от 950 руб/кв.м. |
от 800 руб/кв.м. |
